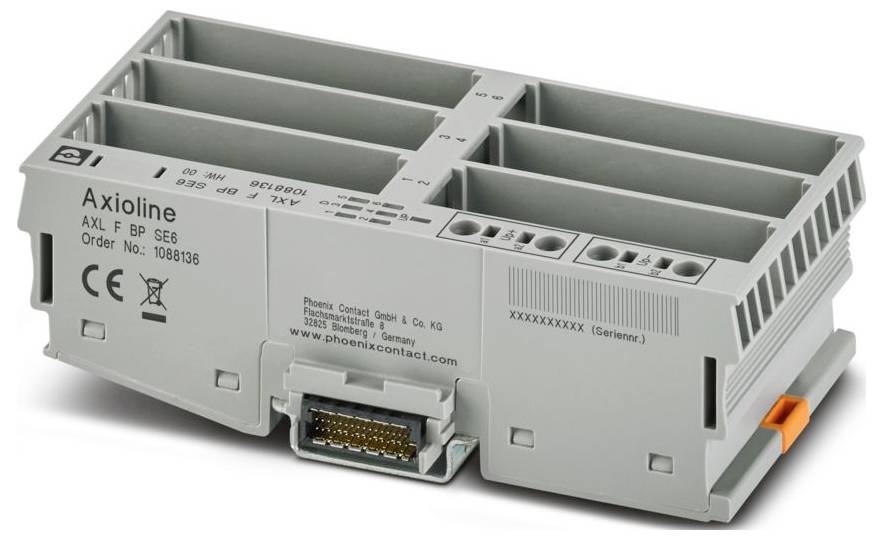

Phoenix Contact AXL F BP SE6 1088136 Nosač modula 5 V/DC, 3.3 V/DC, 24 V/DC
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (124,99 € / komad)
124,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: Axioline F
- Dizajn: blokovski modularni
- Vrsta priključka: Push-in priključak
- Presjek fleksibilnog vodiča: 0,5 mm² ... 2,5 mm²
- Presjek krutog vodiča: 0,5 mm² ... 2,5 mm²
- Presjek vodiča AWG: 20 ... 14
- Širina: 55 mm
- Visina: 122,4 mm
- Dubina: 36,9 mm
- Širina cijelog modula: 55 mm
- Ukupna visina modula: 124,6 mm
- Ukupna dubina modula: 76,1 mm
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -25 °C ... 60 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Napomena: Dubina se odnosi na korištenje montažne šine TH 35-7,5 (prema EN 60715).
- Vrsta montaže: montaža na DIN šinu
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: II (IEC 60664-1, EN 60664-1)
- Stupanj onečišćenja: 2 (IEC 60664-1, EN 60664-1)
- Dopuštena vlažnost (rad): 5% ... 95% (bez kondenzacije)
- Oznaka priključka: Napajanje perifernog napajanja (UP)
- Duljina skidanja izolacije: 8 mm
- Položaj ugradnje: Montaža na zid na horizontalnu ili vertikalnu noseću šinu
- Brzina prijenosa: 100 Mbps
- Maksimalni gubitak snage pri nominalnim uvjetima: 0,85 W
- Klasa zaštite: III (IEC 61140, EN 61140, VDE 0140-1)
- Broj sučelja: 6
- Tlak zraka (radni): 70 kPa ... 106 kPa (do 3000 m nadmorske visine)
- Raspon napona napajanja: 19,2 V DC ... 30 V DC (uključujući sve tolerancije, uključujući valovitost)
- Tehnologija povezivanja: Tehnologija povezivanja
- Dopuštena vlažnost (skladištenje/transport): 5% ... 95% (bez kondenzacije)
- Napomena o primjeni: Samo za industrijsku upotrebu
- Potrošnja struje: min. 1,5 mA (bez priključenih pametnih elemenata, pri nazivnom naponu)
- Priključak vodiča: Priključak vodiča
- Zaštitni krug: Zaštita od prenapona | Supresorska dioda
- Tlak zraka (skladištenje/transport): 70 kPa ... 106 kPa (do 3000 m nadmorske visine)
- Napomena o vrsti priključka: Podatke o presjecima vodiča pogledajte u korisničkom priručniku "Axioline F: Sustav i instalacija".
- Posebne značajke: 6 mjesta za Axioline Smart Elements
- Napomena o dimenzijama: Dubina vrijedi pri korištenju montažne šine TH 35-7,5 (prema EN 60715).
- Napon napajanja: 24 V DC
- Odvajanje/izolacija potencijala naponskih područja: Odvajanje/izolacija potencijala naponskih područja
- Ispitni napon: 24 V napajanje (periferni uređaji) / Funkcionalno uzemljenje: 500 V AC, 50 Hz, 1 min
- Lokalni autobus Axioline F: Lokalni autobus Axioline F
- Potencijal: Opskrba lokalne sabirnice Axioline F (UBus): Potencijal: Opskrba lokalne sabirnice Axioline F (UBus)
- Ispitni napon: 5 V napajanje lokalne sabirnice (UBus) / 24 V napajanje (periferni uređaji): 500 V AC, 50 Hz, 1 min
- Ispitni napon: 5 V napajanja lokalne sabirnice (UBus) / Funkcionalno uzemljenje: 500 V AC, 50 Hz, 1 min
- Sučelje pametnih elemenata: Sučelje pametnih elemenata
- Potencijal: Logičko napajanje za pametne elemente (USE): Potencijal: Logičko napajanje za pametne elemente (USE)
- Potencijal: Napajanje perifernog napajanja (UP): Potencijal: Napajanje perifernog napajanja (UP)
- Periferno napajanje (UP): Periferno napajanje (UP)
- Vrsta proizvoda
Nosač modula
- min. pogonski napon
19.2 V/DC
- Pogonski napon
19.2 V/DC (min)
- Radni napon
5 V/DC
3.3 V/DC
24 V/DC
- Visina
122.4 mm
- Dužina
36.9 mm
- Širina
55 mm
IP20
- dim.
(D x Š x V) 36.9 x 55 x 122.4 mm
- Proizvođač-br. dijela
1088136
- Tip
AXL F BP SE6
- Izvedba
blok modularni
- Montaža
montažne šine
- Sadržaj
1 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3563463 Phoenix Contact AXL F BP SE6 1088136 Nosač modula 5 V/DC, 3.3 V/DC, 24 V/DC
Upute za rad i sigurnost
Upute za rad i sigurnost 3563463 Phoenix Contact AXL F BP SE6 1088136 Nosač modula 5 V/DC, 3.3 V/DC, 24 V/DC
Opis
Axioline F, stražnja ploča, 6 utora za Axioline Smart Elements, brzina prijenosa lokalne sabirnice: 100 Mbit/s, klasa zaštite: IP20
