Slika slična

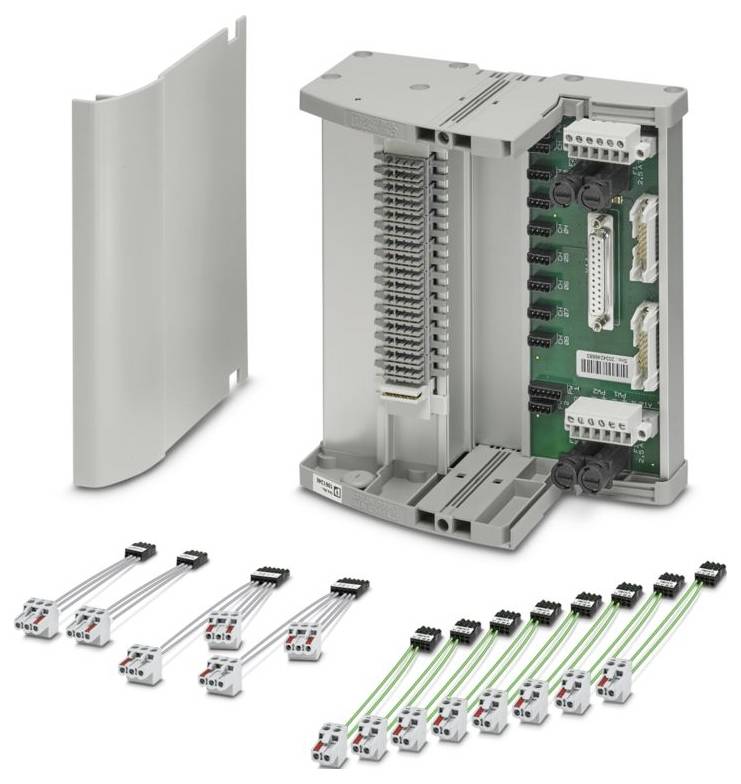

Phoenix Contact TC-D25SUBF-AO8-EX-2PS-S800 1061346 Modulträger 24 V/DC
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Ukupno (979,00 € / komad)
979,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Polzahl: 14
- Nennspannung UN: < 50 V DC (pro Signal/Kanal)
- Anschlussart: IDC/FLK-Stiftleiste
- Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²
- Leiterquerschnitt starr: 0,14 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 24 ... 12
- Širina: 148 mm
- Visina: 170 mm
- Dubina: 160 mm
- Umgebungsbedingungen: Umgebungsbedingungen
- Vrsta zaštite: IP00
- Umgebungstemperatur (Betrieb): -20 °C ... 70 °C (Spezifikationen der Module beachten)
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 80 °C
- Höhenlage: ≤ 2000 m
- Normen/Bestimmungen: EN 60079-0;EN 60079-7;EN 60079-11
- Hinweis: Zur Anbindung eines zweiten Termination Carrier (weitere 8 HART-Kanäle)
- Montageart: Tragschienenmontage
- Überspannungskategorie: II
- Stupanj nečistoće: 2
- Vibration (Betrieb): 2g, nach IEC 60068-2-6
- Abisolierlänge: 7 mm
- Luft- und Kriechstrecken: Luft- und Kriechstrecken
- Einbaulage: senkrecht, waagerecht
- Hinweis zum Betrieb: Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.
- Kennzeichnung: UL 61010 Listed;Class I, Div. 2, Groups A, B, C, D T4;Class I, Zone 2, Group IIC
- UL, USA / Kanada: UL, USA / Kanada
- Sicherung: 2x 2,5 A träge (austauschbar)
- Eingangsspannungsbereich: 19,2 V DC ... Napajanje 30 V / DC.
- Montagehinweis: ohne Endhalter
- Schock: 15g, nach IEC 60068-2-27
- Eingangsspannung: 24 V DC
- Statusanzeige: 2 x LED grün (PWR1 und PWR2)
- Benennung: Einspeisemodul
- Versorgung: Versorgung
- Nutzungsbeschränkung: Nutzungsbeschränkung
- EMV-Hinweis: EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich
- Eingangsstrom: ≤ 2 A
- Isolierung: Basisisolierung
- Nazivni izolacijski napon: 30 V
- Bemessungsstoßspannung: 0,5 kV
- Schutzart (Einbauort): ≥ IP54 (Einbauort)
- Anzahl der Anschlüsse: 1
- Isolationseigenschaften: Luft- und Kriechstrecken: Isolationseigenschaften: Luft- und Kriechstrecken
- Passende I/O-Karte: AO845
- Steuerungsebene: Steuerungsebene
- Max. zulässiger Strom: 1 A (Signal/ Kanal)
- Unterstützte Steuerung: ABB S800 I/O: Unterstützte Steuerung: ABB S800 I/O
- Redundante Einspeisung: ja, diodenentkoppelt
- Verpol- und Überspannungsschutz: ja
- Spannungsversorgung: Spannungsversorgung
- Richtlinie 2014/35/EU (EMV): Richtlinie 2014/35/EU (EMV)
- X11: X11
- X12: X12
- Vrsta proizvoda
Modulträger
- min. pogonski napon
19.2 V/DC
- Pogonski napon
19.2 - 30 V/DC
- Pogonski napon maks.
30 V/DC
- Radni napon
24 V/DC
- Visina
170 mm
- Dužina
160 mm
- Širina
148 mm
IP00
- dim.
(D x Š x V) 160 x 148 x 170 mm
- Proizvođač-br. dijela
1061346
- Tip
TC-D25SUBF-AO8-EX-2PS-S800
- Montaža
Tragschienenmontage
- Sadržaj
1 St.
- Dubina
160 mm
- Nazivna struja
1 A
- Nazivni napon
50 V
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3562647 Phoenix Contact TC-D25SUBF-AO8-EX-2PS-S800 1061346 Modulträger 24 V/DC
Upute za rad i sigurnost
Upute za rad i sigurnost 3562647 Phoenix Contact TC-D25SUBF-AO8-EX-2PS-S800 1061346 Modulträger 24 V/DC
Opis
Termination Carrier für 8 1-kanalige MACX Analog (Ex i) Trennverstärker zur Anbindung an das ABB S800 System AO845 (analoge Ausgabe) über die TU812 oder TU854 mit 2-fach redundanter Spannungseinspeisung
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
