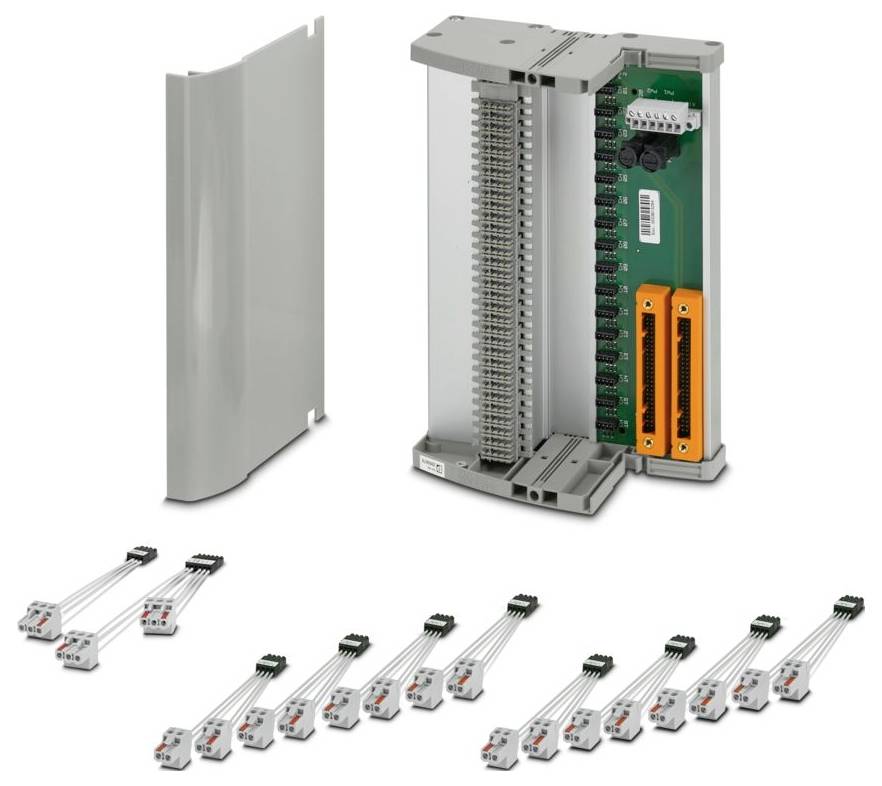

Slika slična
Phoenix Contact TC-2KS50-DO16-EX-PR-RS 2905678 Nosač modula 24 V/DC
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Ukupno (1.025,00 € / komad)
1.025,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Broj polova: 50
- Nazivni napon UN:< 30 V DC (po signalu/kanalu)
- Vrsta priključka: Yokogawa, KS kompatibilno
- Presjek fleksibilnog vodiča: 0,14 mm² ... 2,5 mm²
- Presjek krutog vodiča: 0,14 mm² ... 2,5 mm²
- Presjek vodiča AWG: 24 ... 12
- Širina: 242 mm
- Visina: 170 mm
- Dubina: 159,5 mm
- Klasa zapaljivosti prema UL 94: V0
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP00
- Temperatura okoline (radna): -20 °C ... 60 °C (pogledajte specifikacije modula)
- Temperatura okoline (skladištenje/transport): -40 °C ... 80 °C
- Nadmorska visina: ≤ 2000 m
- Norme/propisi: DIN EN 50178
- Napomena: Napajanje putem modula za napajanje i prijavu grešaka 2904673 TC-MACX-MCR-PTB.
- Vrsta montaže: montaža na DIN šinu
- Kategorija prenapona: II
- Stupanj nečistoće: 2
- Dopuštena vlažnost (rad): 5% ... 95% (bez kondenzacije)
- Vibracije (rad): 2g, prema IEC 60068-2-6
- Duljina skidanja izolacije: 7 mm
- Udaljenosti zračnog prostora i puzne staze: Udaljenosti zračnog prostora i puzne staze
- Položaj ugradnje: vertikalni, horizontalni
- Upute za uporabu: Za pravilnu uporabu potrebno je pridržavati se specifikacija smjernica za instalaciju (vidi Preuzimanja). Prilikom korištenja proizvoda trećih strana u primjenama ili prilikom korištenja s proizvodima trećih strana, moraju se poštivati i specifikacije, sigurnosne upute i upozorenja odgovarajućeg proizvođača treće strane.
- Označavanje: UL 61010 Listed; Klasa I, Div. 2, Grupe A, B, C, D T4; Klasa I, Zona 2, Grupa IIC
- UL, SAD / Kanada: UL, SAD / Kanada
- Osigurač: 2 x 2,5 A na tiskanoj ploči, spori (zamjenjiv)
- Raspon ulaznog napona: 19,2 V DC ... Napajanje 30 V / DC.
- Napomena o montaži: bez završnih nosača
- Udar: 15 g, prema IEC 60068-2-27
- Ulazni napon: 24 V istosmjerne struje
- Maksimalni napon preklapanja: 50 V DC (0,3 A); 30 V DC (2 A); 33 V AC (2 A)
- Indikator statusa: 1 x crvena LED (greška); 2 x zelene LED diode (PWR1 i PWR2)
- Naziv: Modul za napajanje
- Opskrba: Opskrba
- Ulazna struja: ≤ 2 A
- Izolacija: Osnovna izolacija
- Konfiguracija kontakta: 1 normalno otvoreni kontakt (alarm = otvoren)
- Nazivni izolacijski napon: 50 V
- Nazivni impulsni napon: 0,5 kV
- Broj priključaka: 2
- Izolacijska svojstva: Zračne i puzne udaljenosti: Izolacijska svojstva: Zračne i puzne udaljenosti
- Odgovarajuća I/O kartica: SDV541
- Razina kontrole: Razina kontrole
- Maksimalna dopuštena struja: 30 mA (signal/kanal)
- Redundantno napajanje: da, diodno odvojeno
- Zaštita od obrnutog polariteta i prenapona: da
- Oznaka izlaza: Preklopni izlaz
- Napajanje: Napajanje
- Podržana kontrola: YOKOGAWA ProSafe-RS: Podržana kontrola: YOKOGAWA ProSafe-RS
- Vrsta proizvoda
Nosač modula
- min. pogonski napon
19.2 V/DC
- Pogonski napon
19.2 - 30 V/DC
- Pogonski napon maks.
30 V/DC
- Radni napon
24 V/DC
- Visina
170 mm
- Dužina
159.5 mm
- Širina
242 mm
IP00
- dim.
(D x Š x V) 159.5 x 242 x 170 mm
- Proizvođač-br. dijela
2905678
- Tip
TC-2KS50-DO16-EX-PR-RS
- Montaža
montažne šine
- Sadržaj
1 St.
- Dubina
159.5 mm
- Nazivna struja
0,03 A
- Nazivni napon
30 V
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3579964 Phoenix Contact TC-2KS50-DO16-EX-PR-RS 2905678 Nosač modula 24 V/DC
Upute za rad i sigurnost
Upute za rad i sigurnost 3579964 Phoenix Contact TC-2KS50-DO16-EX-PR-RS 2905678 Nosač modula 24 V/DC
Opis
Nosač završetaka za redundantno spajanje 16 MACX analognih Ex i upravljačkih modula ventila na digitalne izlazne kartice Yokogawa ProSafe-RS kontrolera, putem dva KS50 konektora, 50-pinska. Odgovara za Yokogawa SDV541 karticu.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
