Name: Phoenix Contact MINI MCR-2-CVCS-PT 2902065 razdjelno pojačalo 1 St.
Brand: Phoenix Contact
SKU: 2225456
Availability: BackOrder

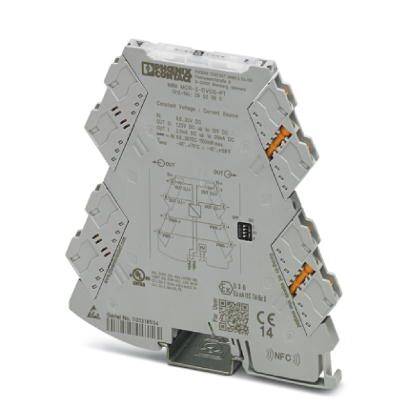

Sivo trokutasto relejna jedinica Phoenix Contact-a, montirana na metalnoj šini, s priključnim stezaljkama i otisnutim tehničkim detaljima.

Dijagram s ulazom, izlazom i tri segmenta: 'POWER', 'FM' i 'Ucv / Icc'. Prikazuje protok signala kroz komponente.

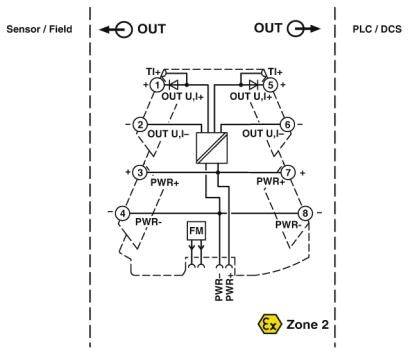

Shema spajanja za senzorski/terenski priključak s dva izlaza i FM osiguranjem. Prikladan za primjene u Ex-zoni 2.

1/3

Slika slična

Vrsta proizvoda

razdjelno pojačalo

Ulazni signal maks. (napon)

30 V

Tip

MINI MCR-2-CVCS-PT

dim.

(D x Š x V) 119.2 x 6.2 x 109.81 mm

Priključak

Push-In stezaljka

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pon,09.11.

15 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (159,99 € / komad)

159,99 €

uklj. PDV

samo 16,39 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Schutzart: IP20 (nicht von UL bewertet)
Leistungsaufnahme: < 1,1 W (9,6 V DC)
Abisolierlänge: 10 mm
Leiterquerschnitt AWG: 24 ... 12 (flexibel)
Stupanj nečistoće: 2
Überspannungskategorie: II
Material Gehäuse: PBT
Farbe: grau
max. Ausgangsstrom: 20 mA
Bürde/Ausgangslast Stromausgang: ≤ 600 Ω (20 mA)
Bemessungsisolationsspannung: 300 V (effektiv)
Einbaulage: beliebig

Tip: MINI MCR-2-CVCS-PT

Vrsta proizvoda: razdjelno pojačalo

Ulazni signal maks. (napon): 30 V

dim.: (D x Š x V) 119.2 x 6.2 x 109.81 mm

Priključak: Push-In stezaljka

Izlazni signal (Napon): 1.25 V DC ...10 V DC

Izlazni signal (struja): 2.5 mA ... 20 mA

Pogonski napon: 9.6 - 30 V/DC

Pogonski napon maks.: 30 V/DC

min. pogonski napon: 9.6 V/DC

Ulazni signal (napon): 9.6 V/DC - 30 V/DC

Sadržaj: 1 St.

Konfiguracija: dip sklopka

Širina: 6.2 mm

Visina: 109.81 mm

Dužina: 119.2 mm

Potrošnja struje: 42 mA

Maks. temperatura okoline: +70 °C

Min. temperatura okoline: -40 °C

Opskrbni napon U(B): 9.6 V DC ... 30 V DC

Poprečni presjek fleksibilan (maks.): 2.5 mm²

Poprečni presjek kruti (maks.): 2.5 mm²

Poprečni presjek fleksibilni (min.): 0.14 mm²

Poprečni presjek kruti (min.): 0.14 mm²

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2225456 Phoenix Contact MINI MCR-2-CVCS-PT 2902065 razdjelno pojačalo 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 2225456 Phoenix Contact MINI MCR-2-CVCS-PT 2902065 razdjelno pojačalo 1 St.

Opis

Konstantspannungs-/-stromquelle mit steckbarer Anschlusstechnik, Eingangsspannung 9,6 V DC ... 30 V DC. Ausgangspannung 1,25 V DC ...10 V DC oder Ausgangsstrom 2,5 mA ... 20 mA einstellbar. Konfigurierbar über DIP-Schalter. Push-in-Anschlusstechnik.

Ovaj tekst je strojno preveden.
