Phoenix Contact MINI MCR-2-CVCS 2902064 razdjelno pojačalo 1 St.

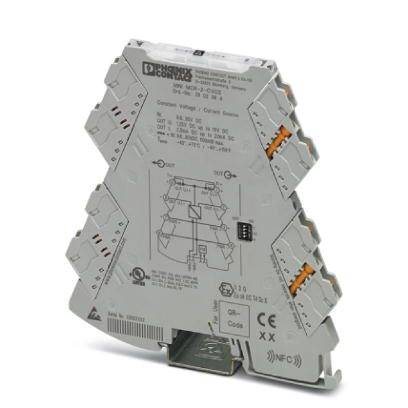

Sivi električki signal konverter, montažan na DIN šini, s više priključnih stezaljki i tehničkim oznakama.
Blokovski dijagram pojačala sa ulaznim (IN) i izlaznim signalom (OUT), te odsjecima za 'Napajanje', 'FM' i napon ('Ucv', 'Icc').

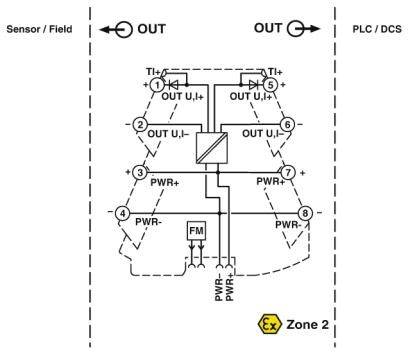

Dijagram sigurnosne barijere za zonu 2. Prikazuje povezivanje senzora sa PLC/DCS sustavom, s plus i minus stezaljkama.
1/3
Slika slična
Vrsta proizvoda
razdjelno pojačalo
Ulazni signal maks. (napon)
30 V
Tip
MINI MCR-2-CVCS
dim.
(D x Š x V) 119.2 x 6.2 x 109.81 mm
Priključak
vijak
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Dostava pon,09.11.
16 kom. - zaliha Njemačka
Broj
Ukupno (159,99 € / komad)
159,99 €
prav.tax.untaxed uklj. PDV
 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatnih troškova isporuke
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

  • Schutzart: IP20 (nicht von UL bewertet)
  • Leistungsaufnahme: < 1,1 W (9,6 V DC)
  • Abisolierlänge: 10 mm
  • Leiterquerschnitt AWG: 24 ... 12 (flexibel)
  • Stupanj nečistoće: 2
  • Überspannungskategorie: II
  • Material Gehäuse: PBT
  • Farbe: grau
  • max. Ausgangsstrom: 20 mA
  • Bürde/Ausgangslast Stromausgang: ≤ 600 Ω (20 mA)
  • Bemessungsisolationsspannung: 300 V (effektiv)
  • Einbaulage: beliebig
Tip

MINI MCR-2-CVCS

Vrsta proizvoda

razdjelno pojačalo

Ulazni signal maks. (napon)

30 V

dim.

(D x Š x V) 119.2 x 6.2 x 109.81 mm

Priključak

vijak

Izlazni signal (Napon)

1.25 V ... 10 V DC

Izlazni signal (struja)

2.5 mA ... 20 mA

Pogonski napon

9.6 - 30 V/DC

Pogonski napon maks.

30 V/DC

min. pogonski napon

9.6 V/DC

Ulazni signal (napon)

9.6 V/DC - 30 V/DC

Sadržaj

1 St.

Konfiguracija

dip sklopka

Širina

6.2 mm

Visina

109.81 mm

Dužina

119.2 mm

Potrošnja struje

42 mA

Maks. temperatura okoline

+70 °C

Min. temperatura okoline

-40 °C

Opskrbni napon U(B)

9.6 V DC ... 30 V DC

Poprečni presjek fleksibilan (maks.)

1.5 mm²

Poprečni presjek kruti (maks.)

2.5 mm²

Poprečni presjek fleksibilni (min.)

0.2 mm²

Poprečni presjek kruti (min.)

0.2 mm²

UKCA

da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2225455 Phoenix Contact MINI MCR-2-CVCS 2902064 razdjelno pojačalo 1 St.

Podatkovna tablica 2225455 Phoenix Contact MINI MCR-2-CVCS 2902064 razdjelno pojačalo 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 2225455 Phoenix Contact MINI MCR-2-CVCS 2902064 razdjelno pojačalo 1 St.

Opis

Konstantspannungs-/-stromquelle mit steckbarer Anschlusstechnik, Eingangsspannung: 9,6 V DC ... 30 V DC. Ausgangsspannung: 1,25 V ... 10 V DC oder Ausgangsstrom: 2,5 mA ... 20 mA einstellbar. Konfigurierbar über DIP-Schalter. Schraubanschlusstechnik.

Ovaj tekst je strojno preveden.
