Name: Phoenix Contact IB IL AO 4/I/4-20-ECO 2702497 inline stezaljka 7.5 V/DC
Brand: Phoenix Contact
SKU: 2137571
Availability: BackOrder

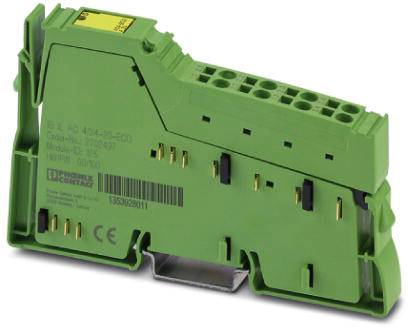

Elektronički uređaj u zelenoj kućištu s nekoliko utora i priključaka, korišten za industrijsku automatizaciju.

Zeleni, stari mobilni telefon s tipkovnicom; na zaslonu piše 'ADVEC 220 AEONOUS'.

Dijagram električne sheme: Četiri numerirana tipkovska para 1.1 do 1.4 i 2.1 do 2.4 s dvije sheme koje povezuju dva para.

Dijagram prikazuje vodoravnu liniju na 55°C na Y-osi, X-os je skalirana od 0 do 4. Temperature ostaju konstantne.

Poprečni presjek kućišta s dimenzijama širine 119,8 mm i visine 71,5 mm, prikazuje internu strukturu i rupe za učvršćivanje.

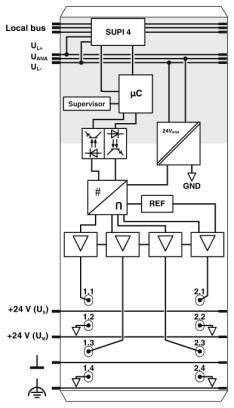

Dijagram strujnog napajanja s lokalnim sabirničkim vezama, mikrokontrolerom, nadzorom i različitim priključcima za različite naponske razine.

Dijagram prikazuje pad temperature s 55°C na 25°C u roku od 4 minute. X-os: Vrijeme (minute), Y-os: Temperatura (°C).

1/7

Slika slična

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava čet,26.11.

Broj

kom. - zaliha Njemačka

Ukupno (194,99 € / komad)

194,99 €

uklj. PDV

samo 16,39 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Boja: zelena
Neto težina: 84,1 g
Klasa zaštite: III (IEC 61140, EN 61140, VDE 0140-1)
Broj izlaza: 4
Brzina prijenosa: 500 kbit / s
Potrošnja energije: tip 1,8 W
D / A rezolucija pretvarača: 12 bita

Vrsta proizvoda: inline stezaljka

Tip: IB IL AO 4/I/4-20-ECO

Broj analognih izlaza maks.: 4

Izlazni signal struje: 4 mA ... 20 mA mA

min. pogonski napon: 19.2 V/DC

Pogonski napon: 19.2 - 30 V/DC

Pogonski napon maks.: 30 V/DC

Radni napon: 7.5 V/DC

Visina: 119.8 mm

Dužina: 71.5 mm

Širina: 12.2 mm

: IP20

dim.: (D x Š x V) 71.5 x 12.2 x 119.8 mm

Tehnika priključivanja: 2 žični

Priključak: Inline prijenosnik podataka

Maks. potrošnja struje: 40 mA

Proizvođač-br. dijela: 2702497

Montaža: Montažna šina

Maks. temperatura okoline: +55 °C

Min. temperatura okoline: 0 °C

Logički napon U(L): 7.5 V/DC

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2137571 Phoenix Contact IB IL AO 4/I/4-20-ECO 2702497 inline stezaljka 7.5 V/DC

Upute za rad i sigurnost

Upute za rad i sigurnost 2137571 Phoenix Contact IB IL AO 4/I/4-20-ECO 2702497 inline stezaljka 7.5 V/DC

Opis

4 analogna izlazna kanala. Spajanje pokretača u dvožičnoj tehnologiji. Trenutni raspon: 4 mA ... 20 mA. Format podataka: standardizirano predstavljanje. Rezolucija: 12 bit. Dijagnostički prikaz.
