Name: Phoenix Contact BASE-MSTB/D37M/16CH/EX 1065476 Osnovni modul 230 V/AC
Brand: Phoenix Contact
SKU: 3562513
Availability: SoldOut

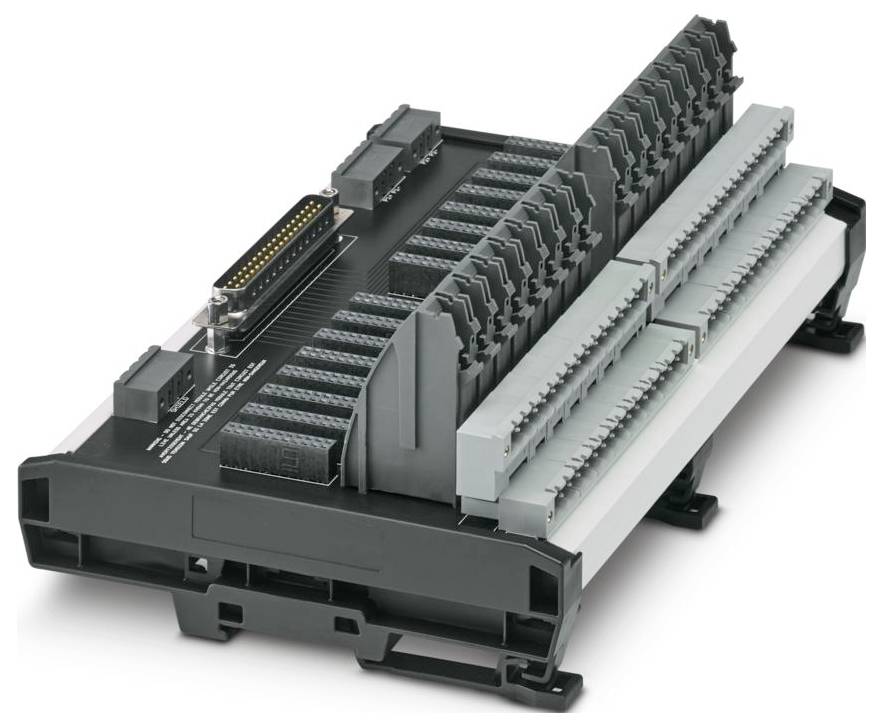

Phoenix Contact BASE-MSTB/D37M/16CH/EX 1065476 Osnovni modul 230 V/AC-0

Slika slična

Tehnički list (PDF)

Nije dostupno

Ukupno (345,00 € / komad)

345,00 €

uklj. PDV

samo 29,71 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Obitelj proizvoda: VIP I/O ranshalling
Broj polova: 37
Vrsta priključka: D-SUB pin konektor
Širina: 199 mm
Visina: 142,3 mm
Dubina: 78 mm
Boja: siva (RAL 7042)
Uvjeti okoline: Uvjeti okoline
Vrsta zaštite: IP20
Temperatura okoline (radna): -40 °C ... 70 °C
Temperatura okoline (skladištenje/transport): -40 °C ... 70 °C
Nadmorska visina:< 2000 m
Vrsta montaže: montaža na DIN šinu
Izolacijska svojstva: Izolacijska svojstva
Kategorija prenapona: II, III
Stupanj nečistoće: 2
Dopuštena vlažnost (rad): 0% ... 95% (bez kondenzacije)
Položaj ugradnje: bilo koji položaj na montažnoj šini od 35 mm prema EN 60715
ATEX: ATEX
IECEx: IECEx
Označavanje: Klasa I, Div. 2 Grupe A, B, C, D T4
Klasa I, Zona 2, AEx ec IIC T4 Gc
Ex ec IIC T4 Gc
Priključak prema standardu: IEC / EN
Certifikat: CSA 22CA80084549X
Dimenzije artikla: Dimenzije artikla
UKEX: UKEX
Indikator statusa: ne
Broj kanala: 16
Maksimalni radni napon Umax: 30 V DC (P2 i vanjski terminali); 230 V AC (P2 i vanjski terminali); 30 V DC (P1 terminali); 30 V DC (D-SUB)
Dostupan indikator statusa: ne
Podaci vezani uz sigurnost: Podaci vezani uz sigurnost
Ulazni napon Ui: 30 V (po kanalu)
Induktivnost Li: 0 mH
Kapacitet Ci: 0 µF
Maksimalni sigurnosni napon: 253 V AC
Ulazna struja II: 1 A (po kanalu)
CSA, SAD/Kanada: CSA, SAD/Kanada
Broj priključaka: 1
Maksimalna nosivost struje po grani: 3 A (signal polja); 1 A (kontrolni kontakti)
Razina polja: Razina polja
Razina kontrole: Razina kontrole
Maksimalna dopuštena struja: 15 A (priključci P1 ili P2)
Maksimalna dopuštena ukupna struja: 15 A (po modulu)

Vrsta proizvoda: Osnovni modul

Prikaz: ne

min. pogonski napon: 19.2 V/DC

Pogonski napon: 19.2 - 30, 230 V/DC, V/AC

Pogonski napon maks.: 30 V/DC
230 V/AC

Radni napon: 230 V/AC

Visina: 142.3 mm

Dužina: 78 mm

Širina: 199 mm

: IP20

dim.: (D x Š x V) 78 x 199 x 142.3 mm

Proizvođač-br. dijela: 1065476

Tip: BASE-MSTB/D37M/16CH/EX

Montaža: montažne šine

Maks. temperatura okoline: 70 °C

Min. temperatura okoline: -40 °C

Ex zona: 2

Sadržaj: 1 St.

Dubina: 78 mm

Nazivna struja: 15 A

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3562513 Phoenix Contact BASE-MSTB/D37M/16CH/EX 1065476 Osnovni modul 230 V/AC

Upute za rad i sigurnost

Upute za rad i sigurnost 3562513 Phoenix Contact BASE-MSTB/D37M/16CH/EX 1065476 Osnovni modul 230 V/AC

Opis

16-kanalni VIP I/O osnovni element za ranžiranje s 37-pinskim D-SUB konektorom za univerzalnu upotrebu. Utični terminali za polje i napajanje dostupni su kao pribor. Opcionalno dostupno s vijčanom ili push-in tehnologijom spajanja.

Ovaj tekst je strojno preveden.
