Name: Phoenix Contact AXL SE PD16 GND 1337224 Potencijalni distributer 24 V/DC
Brand: Phoenix Contact
SKU: 3583045
Availability: SoldOut

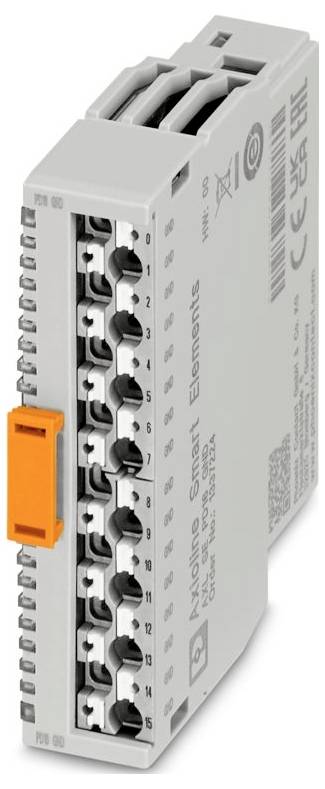

Phoenix Contact AXL SE PD16 GND 1337224 Potencijalni distributer 24 V/DC-0

Slika slična

Tehnički list (PDF)

Nije dostupno

Ukupno (29,99 € / komad)

29,99 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Obitelj proizvoda: Axioline Smart Elements
Dizajn: modularni
Vrsta priključka: Push-in priključak
Presjek fleksibilnog vodiča: 0,25 mm² ... 1,5 mm²
Presjek krutog vodiča: 0,25 mm² ... 1,5 mm²
Presjek vodiča AWG: 24 ... 16
Širina: 14,9 mm
Visina: 62,2 mm
Dubina: 62 mm
Uvjeti okoline: Uvjeti okoline
Stupanj zaštite: IP20 (nije ocijenjeno od strane UL-a)
Temperatura okoline (radna): -25 °C ... 60 °C
Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
Vrsta montaže: Montaža utikačem (utor za pametni element)
Izolacijska svojstva: Izolacijska svojstva
Kategorija prenapona: II (IEC 60664-1, EN 60664-1)
Stupanj onečišćenja: 2 (IEC 60664-1, EN 60664-1)
Dopuštena vlažnost (rad): 5% ... 95% (bez kondenzacije)
Oznaka priključka: Periferni
Duljina skidanja izolacije: 8 mm
Položaj ugradnje: Pogledajte sustav u koji ugrađujete pametni element.
Brzina prijenosa: Pogledajte sustav u kojem koristite Smart Element.
Presjek fleksibilnog vodiča s ferulom i plastičnom čahurom: 0,25 mm² ... 1,5 mm²
Presjek fleksibilnog vodiča s žičanom završnom ferulom bez plastične čahure: 0,25 mm² ... 1,5 mm²
Maksimalni gubitak snage pri nominalnim uvjetima: 0 W
Klasa zaštite: III (IEC 61140, EN 61140, VDE 0140-1)
Broj sučelja: 1
Tlak zraka (radni): 70 kPa ... 106 kPa (do 3000 m nadmorske visine)
Raspon napona napajanja: 19,2 V DC ... 30 V DC (uključujući sve tolerancije, uključujući valovitost)
Tehnologija povezivanja: Tehnologija povezivanja
Dopuštena vlažnost (skladištenje/transport): 5% ... 95% (bez kondenzacije)
Napomena o primjeni: Samo za industrijsku upotrebu
Potrošnja struje: min. 0 mA (bez priključenih perifernih uređaja)
Priključak vodiča: Priključak vodiča
Zaštitni krug: Zaštita od prenapona | Pogledajte sustav u kojem koristite pametni element; Zaštita od obrnutog polariteta | Dioda za zaštitu od obrnutog polariteta
Tlak zraka (skladištenje/transport): 70 kPa ... 106 kPa (do 3000 m nadmorske visine)
Napomena o vrsti priključka: Pogledajte informacije o presjecima vodiča u korisničkom priručniku "Axioline Smart Elements".
Posebna svojstva: GND
Napon napajanja: 24 V DC (preko konektora na rubu kartice)
Modul: Modul
ID kod (hex): nema
Kanal procesnih podataka: 0 bitova
Ulazni adresni prostor: 0 bajtova (svi sustavi osim PROFIBUS-a); 1 bajt (PROFIBUS)
Izlazni adresni prostor: 0 bajtova
Zahtjev za podatke parametara: 1 bajt
Zahtjev za konfiguracijske podatke: 6 bajtova
Odvajanje/izolacija potencijala naponskih područja: Odvajanje/izolacija potencijala naponskih područja
Ispitni napon: 24 V napajanje (periferni uređaji) / Funkcionalno uzemljenje: 500 V AC, 50 Hz, 1 min
Sučelje pametnih elemenata: Sučelje pametnih elemenata
Potencijal: Logičko napajanje za pametne elemente (USE): Potencijal: Logičko napajanje za pametne elemente (USE)
Potencijal: Periferna skrb (UP): Potencijal: Periferna skrb (UP)
Ispitni napon: Napajanje logike / napajanje 24 V (periferni uređaji): 500 V AC, 50 Hz, 1 min
Ispitni napon: Napajanje logike / funkcionalno uzemljenje: 500 V AC, 50 Hz, 1 min
Periferija: Periferija
