Name: Pepperl+Fuchs senzor induktivan NRN40-L3K-A2-V1 306534-0109 nije u istoj ravnini PNP
Brand: Pepperl+Fuchs
SKU: 2628485
Availability: BackOrder

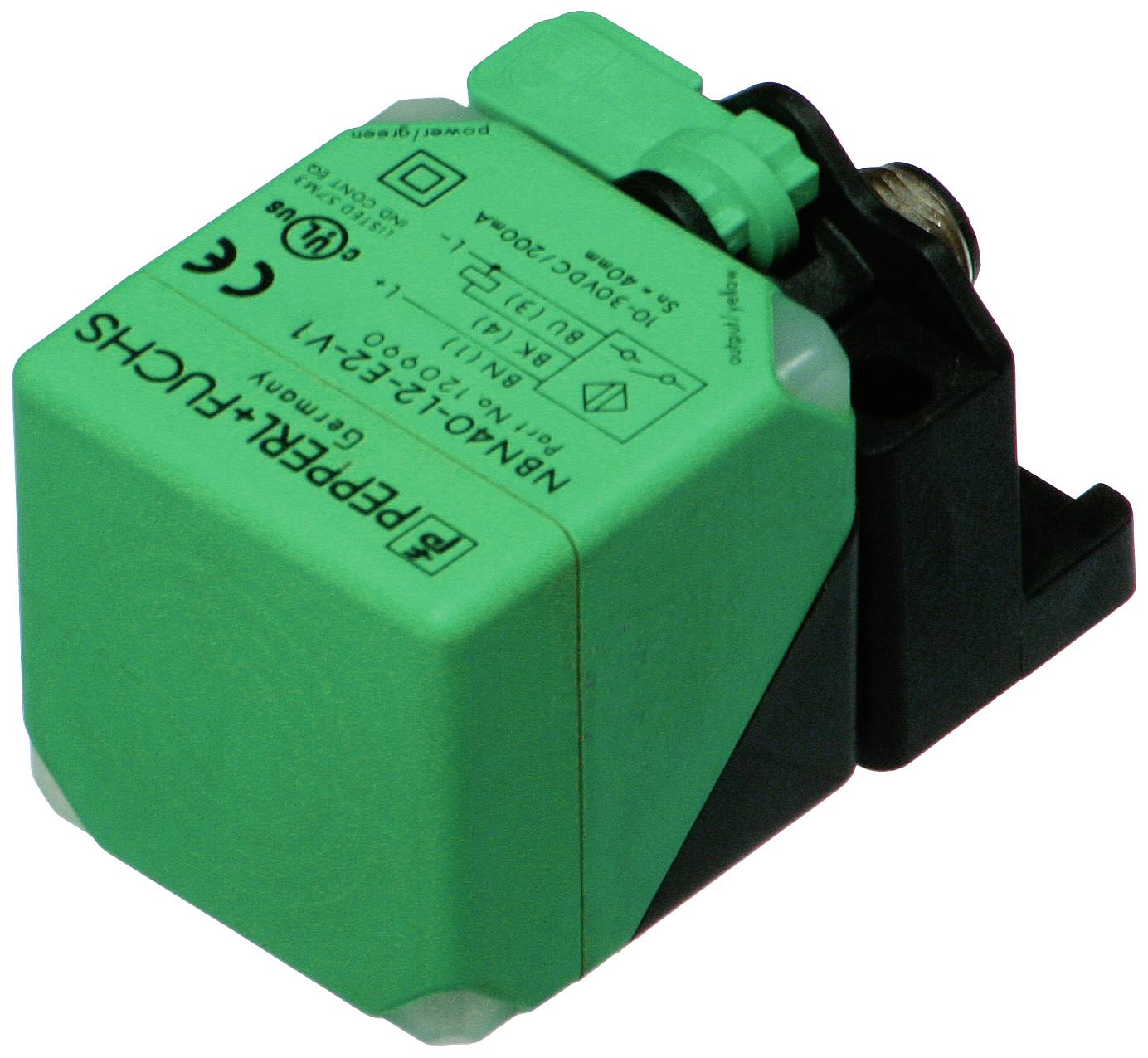

Kvadratni, zeleni senzor približavanja s crnim kućištem i vijčanim priključkom, obilježen tehničkim detaljima i CE oznakom.

Slika slična

Vrsta proizvoda

senzor

Pogonski napon maks.

30 V/DC

Vrsta kontakta

antivalentan

Preklopna razdalja (maks.)

40 mm

Izlazi

PNP

Tehnički list (PDF)

Dostava pon,14.12.

Broj

kom. - zaliha Njemačka

Ukupno (124,99 € / komad)

124,99 €

uklj. PDV

samo 11,27 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta proizvoda: senzor

Tip: NRN40-L3K-A2-V1

min. pogonski napon: 10 V/DC

Pogonski napon maks.: 30 V/DC

Pogonski napon: 10 - 30 V/DC

Vrsta kontakta: antivalentan

Preklopna razdalja (maks.): 40 mm

Izlazi: PNP

Materijal kućišta: GD-ZnAl4Cu1

Izvedba: induktivan

Montaža: nije u istoj ravnini

Priključak: utikač M12, 4-polni

Min. temperatura: -25 °C

Maks. temperatura: 70 °C

: IP67

Sadržaj: 1 St.

Bežična funkcija punjenja: ne

Frekvencija prebacivanja: 180 Hz

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2628485 Pepperl+Fuchs senzor induktivan NRN40-L3K-A2-V1 306534-0109 nije u istoj ravnini PNP

Upute za rad i sigurnost

Upute za rad i sigurnost 2628485 Pepperl+Fuchs senzor induktivan NRN40-L3K-A2-V1 306534-0109 nije u istoj ravnini PNP

Opis

Uklopni razmak: 40 mm, instalacija: nije u ravnini, sklopna funkcija: antivalentna, vrsta izlaza: PNP, radni napon: 10 ... 30 V DC, radna struja: 0 ... 200 mA

Ovaj tekst je strojno preveden.

Izvedba

Opći podaci
Preklopna funkcija: komplementarna
Vrsta izlaza: PNP
Udaljenost senzora: 40 mm
Ugradnja: nije u ravnini
Izlazni polaritet: DC
Osigurana udaljenost prebacivanja: 0 ... 32,4 mm
Stvarna udaljenost prebacivanja: 36 ... 44 mm
redukcijski faktor r Al : 1
redukcijski faktor r Cu : 1
redukcijski faktor r V2A (1,4301) : 1
redukcijski faktor r St37 : 1
Vrsta izlaza: 4-žilni
karakteristike
Radni napon: 10 ... Napajanje 30 V / DC.
Frekvencija prebacivanja: 0 ... 180 Hz
Histereza: 2 ... 15%
Zaštita od obrnutog polariteta: zaštita od obrnutog polariteta
Zaštita od kratkog spoja: takt
Pad napona: ≤ 2,5V
Radna struja: 0 ... 200 mA
Preostala struja: 0 ... 0,5 mA tipično 0,01 mA
Struja praznog hoda: ≤25mA
Odgoda spremnosti: 15 ms
Istosmjerno magnetsko polje: 200 mT
Izmjenično magnetsko polje: 200 mT
Prikaz radnog napona: LED, zelena
Prikaz statusa preklapanja: LED, žuta
Funkcionalne sigurnosne karakteristike
MTTF tj : 1123 a
Vijek trajanja (T M ): 20 a
Dijagnostička pokrivenost (DC): 0%
Usklađenost sa standardima i smjernicama
Usklađenost sa standardima
Norme: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Odobrenja i certifikati
Razred zaštite: II
Nazivni izolacijski napon: 60 V
Nazivni otporni impulsni napon: 800 V
UL odobrenje: cULus popis, opća namjena
CCC odobrenje: Proizvodi s maksimalnim radnim naponom od ≤36 V ne zahtijevaju odobrenje i stoga nemaju CCC oznaku.
Okolišni uvjeti
Temperatura okoline: -25 ... 70 °C (-13 ... 158 °F)
Temperatura skladištenja: -40 ... 85 °C (-40 ... 185 °F)
mehanički podaci
Vrsta priključka: konektor uređaja M12 x 1, 4-polni
Materijal kućišta: GD-ZnAl4Cu1, obložen | Montažna prirubnica PA6-GF35
Lice: PA 6 Grivory GVN-35H
Zaštita: IP67
Masa: 180g
