Name: Pepperl+Fuchs senzor induktivan NRN75-FP-A2-P3 242779 nije u istoj ravnini PNP
Brand: Pepperl+Fuchs
SKU: 2627683
Availability: BackOrder

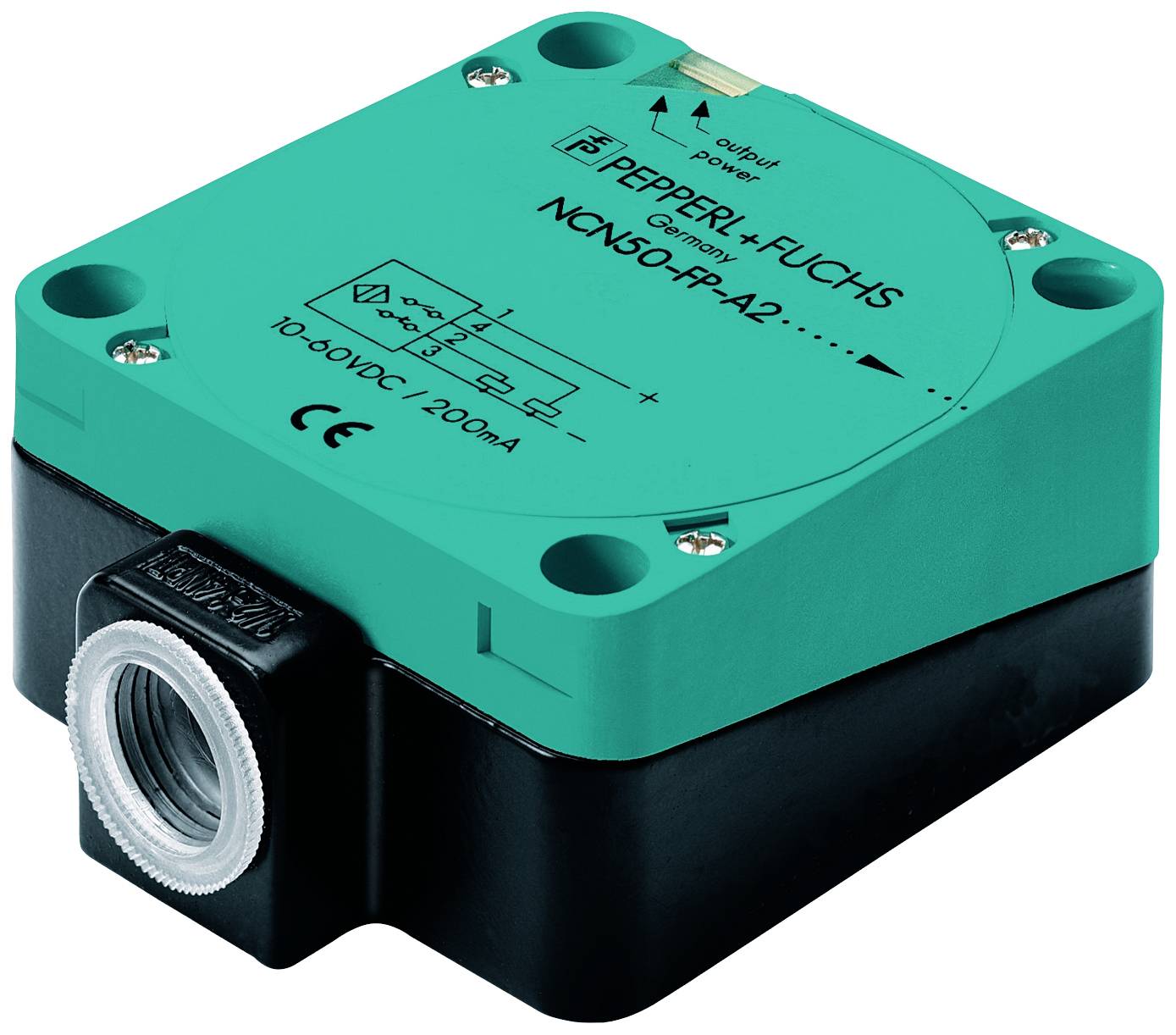

Zeleni, kvadratni induktivni senzor zaobljenih rubova, proizveden od strane Pepperl+Fuchs. Model: NCB50-PPA2, prikazuje električne specifikacije.

Slika slična

Vrsta proizvoda

senzor

Pogonski napon maks.

30 V/DC

Vrsta kontakta

antivalentan

Preklopna razdalja (maks.)

75 mm

Izlazi

PNP

Tehnički list (PDF)

Dostava čet,31.12.2026.

Broj

kom. - zaliha Njemačka

Ukupno (289,00 € / komad)

289,00 €

uklj. PDV

samo 20,49 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta proizvoda: senzor

Tip: NRN75-FP-A2-P3

min. pogonski napon: 10 V/DC

Pogonski napon maks.: 30 V/DC

Pogonski napon: 10 - 30 V/DC

Vrsta kontakta: antivalentan

Preklopna razdalja (maks.): 75 mm

Izlazi: PNP

Materijal kućišta: PBT

Izvedba: induktivan

Svojstvo materijala: lakirani

Montaža: nije u istoj ravnini

Priključak: vijčana stezaljka

Određene značajke: LED zaslon

Min. temperatura: -25 °C

Maks. temperatura: 70 °C

: IP68

Sadržaj: 1 St.

Bežična funkcija punjenja: ne

Frekvencija prebacivanja: 50 Hz

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2627683 Pepperl+Fuchs senzor induktivan NRN75-FP-A2-P3 242779 nije u istoj ravnini PNP

Upute za rad i sigurnost

Upute za rad i sigurnost 2627683 Pepperl+Fuchs senzor induktivan NRN75-FP-A2-P3 242779 nije u istoj ravnini PNP

Opis

Uklopni razmak: 75 mm, ugradnja: neujednačena, sklopna funkcija: antivalentna, vrsta izlaza: PNP, radni napon: 10 ... 30 V DC, radna struja: 0 ... 200 mA

Ovaj tekst je strojno preveden.

Izvedba

Opći podaci
Preklopna funkcija: komplementarna
Vrsta izlaza: PNP
Udaljenost senzora: 75 mm
Ugradnja: nije u ravnini
Izlazni polaritet: DC
Osigurana udaljenost prebacivanja: 0 ... 55 mm
redukcijski faktor r Al : 1
redukcijski faktor r Cu : 1
redukcijski faktor r V2A (1,4301) : 1
redukcijski faktor r St37 : 1
Vrsta izlaza: 4-žilni
karakteristike
Radni napon: 10 ... Napajanje 30 V / DC.
Frekvencija prebacivanja: 0 ... 50 Hz
Histereza: obično 3%
Zaštita od obrnutog polariteta: zaštita od obrnutog polariteta
Zaštita od kratkog spoja: takt
Pad napona: ≤ 3V
Temperaturni pomak: ± 10% na 0 ... 50 °C (32 ... 122°F) | ± 20% na -25 ... 0 °C (-13 ... 32°F) i 50... 70 °C (122 ... 158 °F)
Nazivni izolacijski napon: 50 V
Radna struja: 0 ... 200 mA
Preostala struja: 0 ... 0,5 mA
Struja praznog hoda: ≤20mA
Odgoda spremnosti: ≤ 300 ms
Prikaz radnog napona: LED, zelena
Prikaz statusa preklapanja: LED, žuta
Funkcionalne sigurnosne karakteristike
MTTF tj : 824 a
Vijek trajanja (T M ): 20 a
Dijagnostička pokrivenost (DC): 0%
Usklađenost sa standardima i smjernicama
Usklađenost sa standardima
Norme: EN 60947-5-2:2007 | IEC 60947-5-2:2007
Odobrenja i certifikati
UL odobrenje: cULus popis, opća namjena
CSA odobrenje: cCSAus naveden, opća namjena
CCC odobrenje: Proizvodi s maksimalnim radnim naponom od ≤36 V ne zahtijevaju odobrenje i stoga nemaju CCC oznaku.
Okolišni uvjeti
Temperatura okoline: -25 ... 70 °C (-13 ... 158°F) |
mehanički podaci
Vrsta priključka: vijčane stezaljke
Upute za spajanje: Maksimalno 2 vodiča s istim poprečnim presjekom žile mogu se montirati na jednu priključnu točku! | Moment pritezanja 1,2 Nm + 10%
Presjek žice: do 2,5 mm 2
Najmanji presjek žice: bez krajeva žice 0,5 mm 2 , s prstenom 0,34 mm 2
Najveći presjek žice: bez krajeva žice 2,5 mm 2 , s prstenom 1,5 mm 2
Materijal kućišta: PBT
Lice: PBT
Donji dio kućišta: aluminij, lakiran
Vrsta zaštite: IP68
