PCE Instruments ultrazvučni senzor PCE-TDS 200+ SR-ICA Pogonski napon (područje): 5 V Mjerno podučje: 0 - 32 m/s 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta ambalaže
Box
Vrsta proizvoda
ultrazvučni senzor
min. pogonski napon
5 V
Pogonski napon maks.
5 V
Mjerno područje (maks.)
32 m/s
Tehnički list (PDF)
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
4.455,00 €
3
2% = 108,70 €
4.346,30 €
5
3% = 151,92 €
4.303,08 €
10
4% = 180,87 €
4.274,13 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (4.455,00 € / komad)
4.455,00 €
sa PDV-om
Istaknuti proizvodi i detalji
PCE Instruments ultrazvučni senzor PCE-TDS 200+ SR-ICA Pogonski napon (područje): 5 V Mjerno podučje: 0 - 32 m/s 1 St.
- Ultrazvučni mjerač protoka s 32 GB memorije za 10 milijuna mjernih točaka
- Mjerni raspon ±32 m/s
- Ponovljivost ±0,5% izmjerene vrijednosti
- razne mjerne sonde
- Individualno podesivi pragovi alarma
- 2,8" LCD zaslon
- za sve medije
- USB-C sučelje za prijenos podataka
- opcionalni softver za analizu izmjerenih vrijednosti
- Mjerenje količine topline
- uključujući ISO certifikat o kalibraciji
Više informacija
Tehnički podaci
- Mjerni raspon mjerenja protoka ±32 m/s
- Rezolucija 0,001 m/s
- Točnost
- DN ≥50 mm: ±1,5 % vrijednosti za brzine> 0,3 m/s
- DN< 50 mm: ±3,5% vrijednosti za
- Brzine> 0,3 m/s
- Ponovljivost ±0,5% izmjerene vrijednosti
- PCE-TDS 200 SR SENSOR par senzora
- Promjer cijevi DN 15 … 100 / 20 … 108 mm
- Metoda mjerenja Z, V, N, W
- Srednja svjetlost
- Voda
- Morska voda
- Oil
- Sirova nafta
- Metanol
- Etanol
- Dizel
- Benzin
- nafta
- Korisnički definirano (ručni unos brzine zvuka medija)
- Sve tekućine koje sadrže nečistoće< 5%
- Materijal cijevi
- Bakar CU
- Čelik FE
- Nehrđajući čelik VA
- Aluminij AL
- Brass ME
- Lijevano željezo CI
- Željezo FE
- Nikal NI
- Titan TI
- Cink ZI
- Akrilni klima uređaj
- Polietilen PE
- Polipropilen PP
- Polivinilklorid (PVC)
- Najlon, New York
- Korisnički definirano (ručni unos transverzalne brzine zvuka kroz materijal cijevi)
- Unutarnja obloga cijevi
- Bez podstave
- Korisnički definirano
- epoksidna smola
- Guma
- malter
- Polistiren PS
- Polietilen PE
- Politetrafluoroetilen PTFE
- Poliuretan PU
- Polipropilen PP
- Korisnički definirano (ručni unos uzdužne brzine zvuka unutarnje obloge cijevi)
- Parametri mjerenja: brzina protoka, volumenski protok i volumen
- Jedinice (mjere) mm, in
- Jedinice (brzina protoka) m/s, ft/s
- Jedinice (volumni protok) m³, l, gal, igl, mgl, cf, bal, ib, ob
- Prikaz vremena: sekunde, minute, sati, dani
- Jedinice (volumen) m³, l, gal, igl, mgl, cf, bal, ib, ob
- Mjerenje temperature
- Mjerni raspon Točnost
- Tip B: 600 ... 1800 °C Tip B: ± (0,5 % + 3 °C)
- Tip E: -100 ... +900 °C Tip E: ±(0,4 % + 1 °C)
- Tip J: -100 ... 1150 °C Tip J: ± (0,4 % + 1 °C)
- Tip K: -100 ... +1370 °C Tip K: ±(0,4% + 1 °C)
- Tip N: -100 ... + 1150 °C Tip N: ±(0,4% + 1 °C)
- Tip R: 0 ... 1700 °C Tip R: ± (0,5 % + 3 °C)
- Tip S: 0 ... 1500 °C Tip S: ± (0,5 % + 3 °C)
- Tip T: -100 ... +400 °C Tip T: ±(0,4% + 1 °C)
- Rezolucija 0,1 °C
- Spojivi termoelementi B, E, J, K, N, R, S, T
- Parametri mjerenja: brzina protoka, volumenski protok, volumen, temperatura
- Toplinski izlaz i količina topline
- Jedinice (temperatura) °C / °F
- Jedinice (količina topline): K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
- Jedinice (toplinska snaga) W, kW, MW, J/h, kJ/h, MJ/h, Btu/h, kBtu/h, MBtu/h
- Prikaz troškova u EUR, funtama, USD, turskim lirama, zlotima, jenima
- Daljnje specifikacije
- 2,8" LCD zaslon
- Jedinice metričke / imperijalne
- Jezici izbornika: njemački, engleski, francuski, španjolski
- talijanski, nizozemski, portugalski, danski
- turski, poljski, ruski, kineski, japanski
- Radni i skladišni uvjeti: Temperatura: -20 … +65 °C
- Vlažnost: 10 … 95 % relativne vlažnosti, bez kondenzacije
- Skladište podataka s kapacitetom pohrane od 32 GB / 10 milijuna mjernih točaka
- USB sučelje (za online mjerenje, očitavanje internih
- za pohranu i punjenje baterije)
- Vrsta zaštite IP52
- Unutarnje napajanje: LiPo baterija (3,7 V, 2500 mAh)
- Vanjski: USB 5 VDC, 500 mA
- Vrijeme rada cca. 10 sati
- Dimenzije 165 x 85 x 32 mm
- Težina 255 g
- Vrsta ambalaže
Box
- Vrsta proizvoda
ultrazvučni senzor
- Tip
PCE-TDS 200+ SR-ICA
- Radni napon
5 V
- min. pogonski napon
5 V
- Pogonski napon maks.
5 V
- Pogonski napon
5 V
- Određene značajke
s kućištem
priključna napa s 2 kabelske žljebove
kućište konektora s 2 priključka
- Priključak
kabelska uvodnica
- Vrijeme odziva
1 s
- Izlazi
analogni napon
analogni
dvožični
- Boja kućišta
crna
- Svojstvo materijala
galvansko pocinčani
nehrđajući
- Materijal kućišta
polistirol (EPS)
puna plastika
guma
polimer
plastika
PTFE
plastika metalizirana
- Duljina kabela
5 m
- Nazivni promjer
108 mm
- Min. temperatura medija
-30 °C
- Maks. temperatura medija
160 °C
- Preciznost mjerenja ±
1.5 %
- Mjerno područje (min.)
0 m/s
- Mjerno područje (maks.)
32 m/s
- Mjerno podučje
0 - 32 m/s
IP52
- Težina
255 g
- Min. temperatura okoline
-20 °C
- Maks. temperatura okoline
65 °C
- Dužina
165 mm
- Širina
32 mm
- Visina
85 mm
- dim.
(D x Š x V) 165 x 32 x 85 mm
- Sadržaj
1 St.
- RoHS-konforno
Da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3812906 PCE Instruments ultrazvučni senzor PCE-TDS 200+ SR-ICA Pogonski napon (područje): 5 V Mjerno podučje: 0 - 32 m/s 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3812906 PCE Instruments ultrazvučni senzor PCE-TDS 200+ SR-ICA Pogonski napon (područje): 5 V Mjerno podučje: 0 - 32 m/s 1 St.
Opis

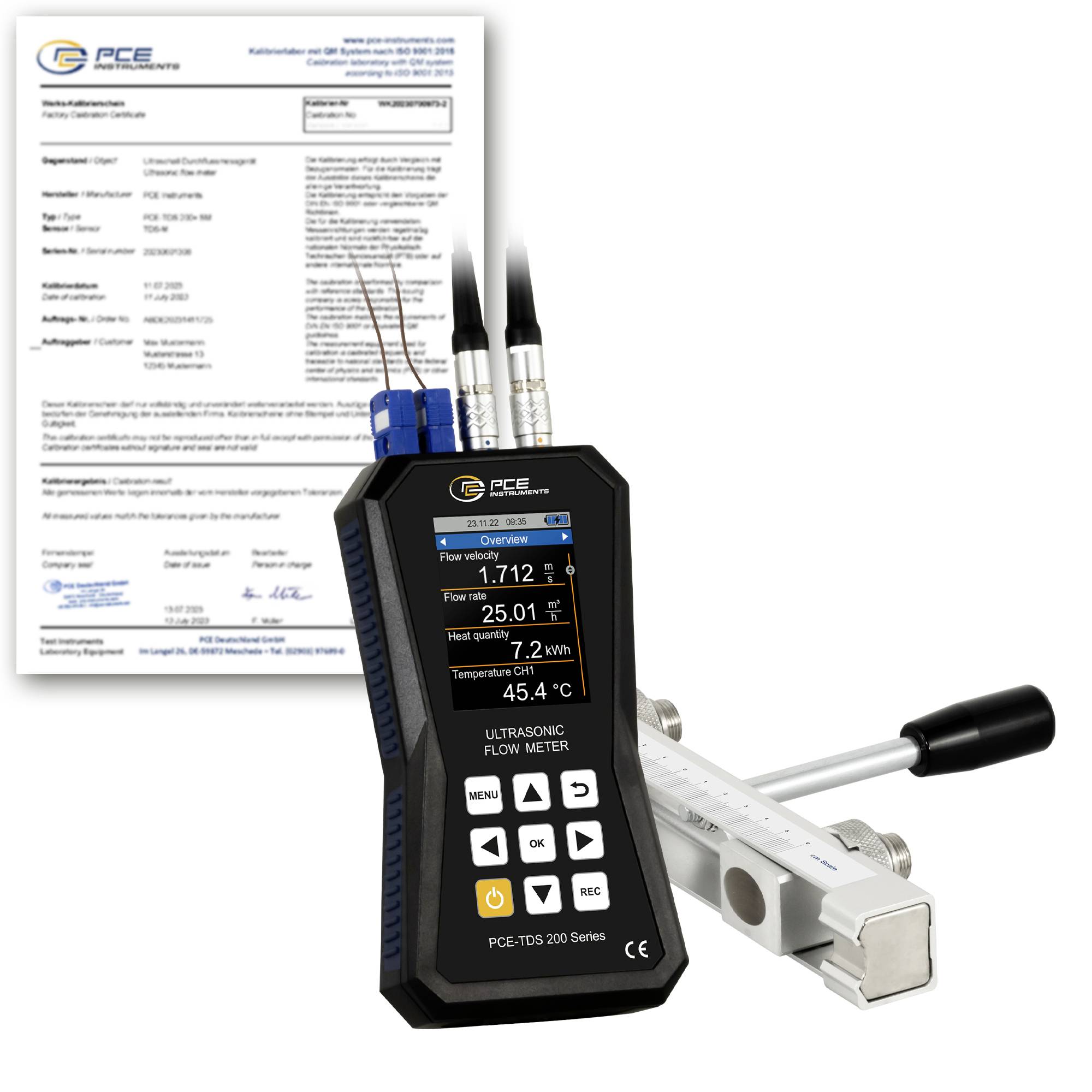

Ultrazvučni mjerač protoka ima mjerni raspon od ±32 m/s. S točnošću od ±1,5% očitanja za promjer cijevi DN ≥50, ±3,5% očitanja za promjer cijevi DN< S ponovljivošću od ±0,5% očitanja, ultrazvučni mjerač protoka je posebno precizan mjerni instrument. Za ugradnju senzora na ultrazvučni mjerač protoka dostupan je pomoćni vodič. Vodič za instalaciju grafički prikazuje kvalitetu signala ultrazvučnog mjerača protoka. Osim toga, grafički prikaz pokazuje jesu li senzori ultrazvučnog mjerača protoka postavljeni na ispravnoj međusobnoj udaljenosti. Za mjerenje protoka ultrazvučnim mjeračem protoka, nakon unosa specifikacija cijevi i medija prikazuju se brzina protoka, volumenski protok i volumen. Ultrazvučni mjerač protoka nudi širok raspon jedinica za prikaz izmjerenih vrijednosti. Na primjer: m³, l, gal, igl, mgl, cf, bal, ib i ob.
Tijekom mjerenja moguće je snimiti izmjerene vrijednosti pomoću funkcije zapisivanja podataka ultrazvučnog mjerača protoka. Ultrazvučni mjerač protoka omogućuje vam postavljanje uvjeta pokretanja i zaustavljanja te intervala pohrane od 1 sekunde do 12 sati. U ultrazvučnom mjeraču protoka, svaka točka pohrane sadrži sve izmjerene varijable samo jednom. Izmjerene vrijednosti pohranjuju se u ugrađenu memoriju ultrazvučnog mjerača protoka od 32 GB. Ultrazvučni mjerač protoka može pohraniti do 10 milijuna mjernih točaka.
Opcionalni softver omogućuje očitavanje snimljenih mjerenja s ultrazvučnog mjerača protoka. Za analizu, izmjerene vrijednosti s ultrazvučnog mjerača protoka mogu se prikazati u tabličnom obliku kao i grafički. Za daljnju obradu izmjerenih vrijednosti s ultrazvučnog mjerača protoka, one se mogu izvesti u .csv formatu datoteke. Alternativno, PDF izvješće se može kreirati pomoću softvera. Za pojednostavljeni rad, ultrazvučni mjerač protoka može se konfigurirati putem softvera. Softver također omogućuje pregled uživo izmjerenih vrijednosti s ultrazvučnog mjerača protoka.

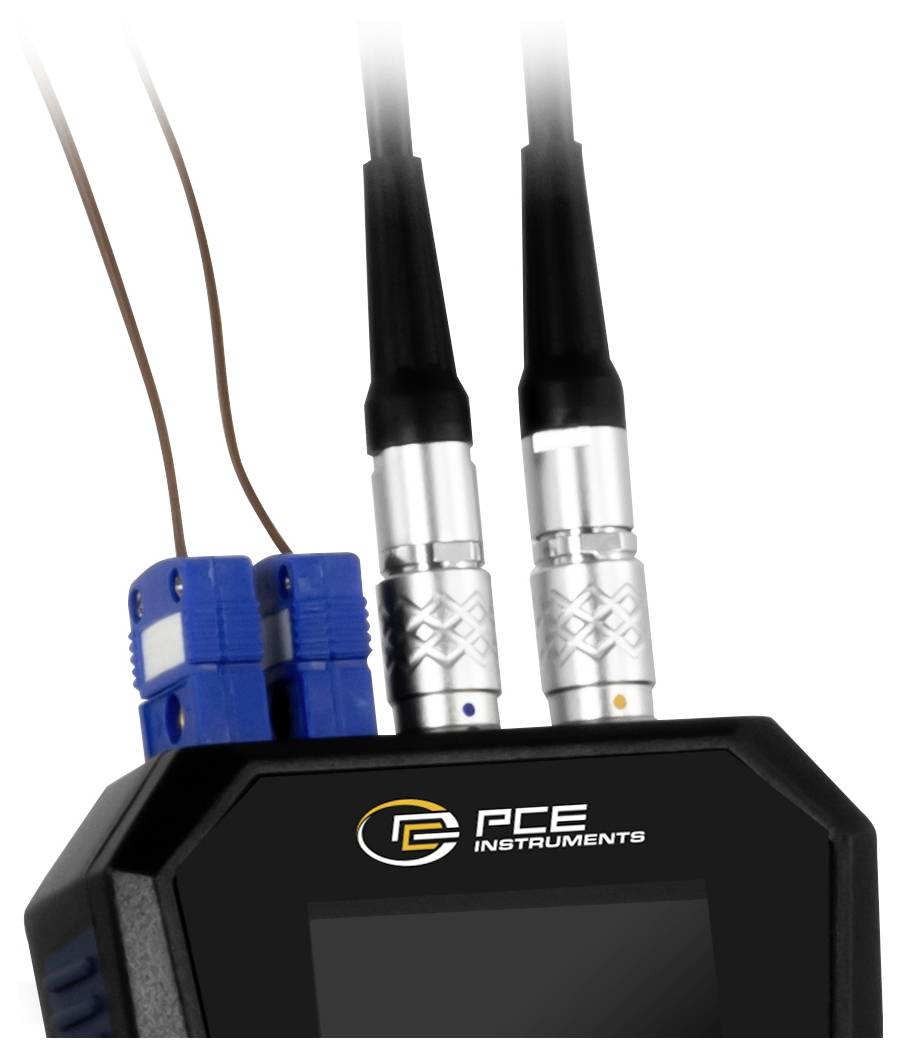

Za određivanje količine topline pomoću ultrazvučnog mjerača protoka potrebna su dva dodatna termoelementa. Dostupni su na PCE-TDS 200+. Dva termoelementa ultrazvučnog mjerača protoka spojena su na dovodne i povratne vodove cjevovodnog sustava. Na temelju temperaturne razlike i izmjerenog protoka, ultrazvučni mjerač protoka može odrediti količinu topline. Po potrebi, ultrazvučni mjerač protoka može istovremeno izračunati i prikazati troškove, tijekom mjerenja, po jedinici topline. Stoga se ultrazvučni mjerač protoka koristi, na primjer, pri inspekciji sustava grijanja.
LC zaslon u boji ultrazvučnog mjerača protoka ima veličinu 2,8" i stoga je lako čitljiv. Ultrazvučni mjerač protoka može biti opcionalno opremljen ISO ili DAkkS kalibracijskim certifikatom.

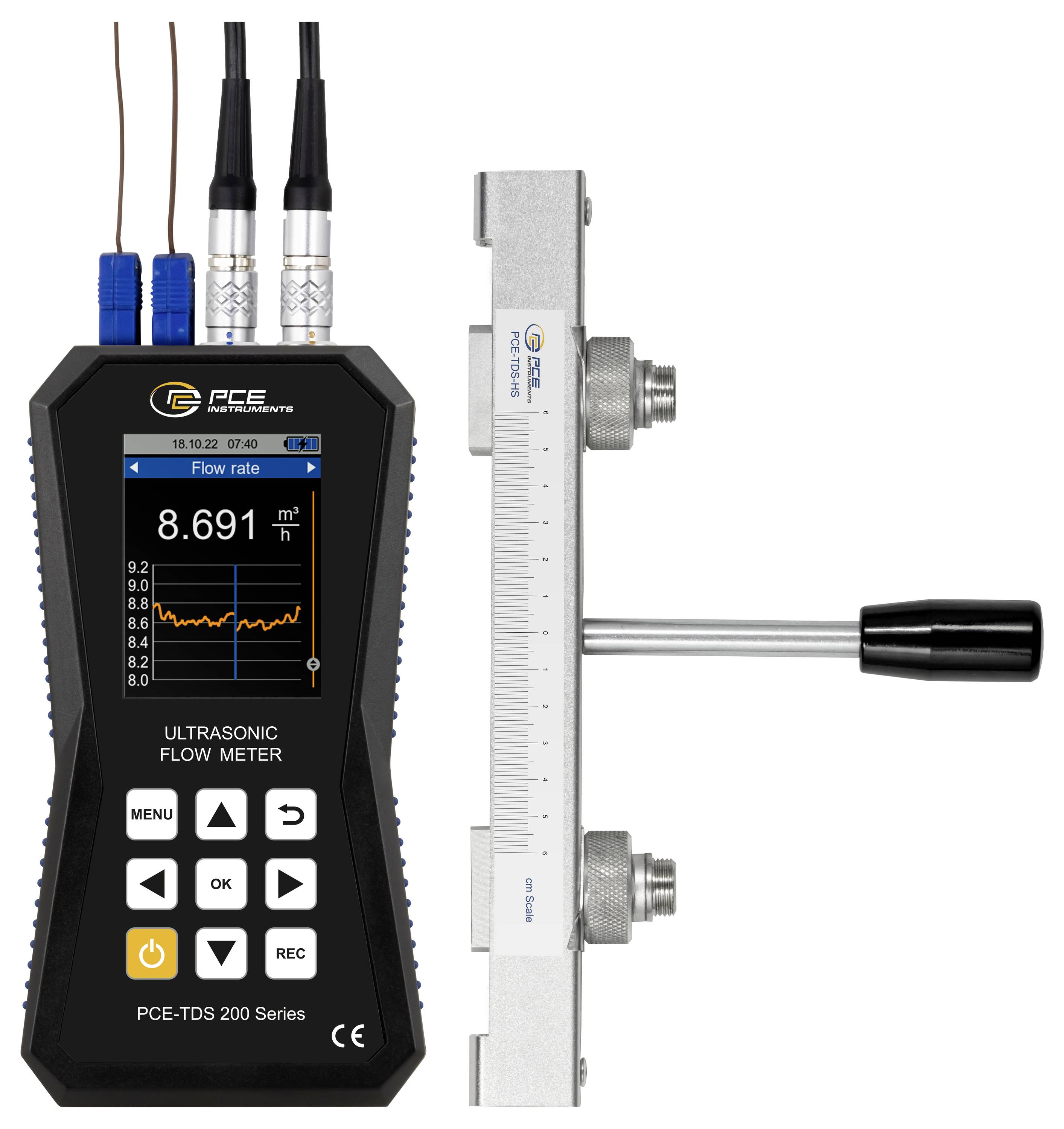

PCE-TDS 200 SR SENZOR
Priključeni senzori na tračnicama za cijevi veličine DN 15 … 100 / 20 … 108 mm. Oba senzora su smještena na šini radi jednostavnijeg pozicioniranja senzora. Za lakše rukovanje, na šini se nalazi odgovarajuća ručka. Ispod tračnica nalaze se magneti koji im omogućuju da se samostalno pričvrste na cijevi koje sadrže željezne metale.
Ovaj tekst je strojno preveden.
Tijekom mjerenja moguće je snimiti izmjerene vrijednosti pomoću funkcije zapisivanja podataka ultrazvučnog mjerača protoka. Ultrazvučni mjerač protoka omogućuje vam postavljanje uvjeta pokretanja i zaustavljanja te intervala pohrane od 1 sekunde do 12 sati. U ultrazvučnom mjeraču protoka, svaka točka pohrane sadrži sve izmjerene varijable samo jednom. Izmjerene vrijednosti pohranjuju se u ugrađenu memoriju ultrazvučnog mjerača protoka od 32 GB. Ultrazvučni mjerač protoka može pohraniti do 10 milijuna mjernih točaka.
Opcionalni softver omogućuje očitavanje snimljenih mjerenja s ultrazvučnog mjerača protoka. Za analizu, izmjerene vrijednosti s ultrazvučnog mjerača protoka mogu se prikazati u tabličnom obliku kao i grafički. Za daljnju obradu izmjerenih vrijednosti s ultrazvučnog mjerača protoka, one se mogu izvesti u .csv formatu datoteke. Alternativno, PDF izvješće se može kreirati pomoću softvera. Za pojednostavljeni rad, ultrazvučni mjerač protoka može se konfigurirati putem softvera. Softver također omogućuje pregled uživo izmjerenih vrijednosti s ultrazvučnog mjerača protoka.
Za određivanje količine topline pomoću ultrazvučnog mjerača protoka potrebna su dva dodatna termoelementa. Dostupni su na PCE-TDS 200+. Dva termoelementa ultrazvučnog mjerača protoka spojena su na dovodne i povratne vodove cjevovodnog sustava. Na temelju temperaturne razlike i izmjerenog protoka, ultrazvučni mjerač protoka može odrediti količinu topline. Po potrebi, ultrazvučni mjerač protoka može istovremeno izračunati i prikazati troškove, tijekom mjerenja, po jedinici topline. Stoga se ultrazvučni mjerač protoka koristi, na primjer, pri inspekciji sustava grijanja.
LC zaslon u boji ultrazvučnog mjerača protoka ima veličinu 2,8" i stoga je lako čitljiv. Ultrazvučni mjerač protoka može biti opcionalno opremljen ISO ili DAkkS kalibracijskim certifikatom.
PCE-TDS 200 SR SENZOR
Priključeni senzori na tračnicama za cijevi veličine DN 15 … 100 / 20 … 108 mm. Oba senzora su smještena na šini radi jednostavnijeg pozicioniranja senzora. Za lakše rukovanje, na šini se nalazi odgovarajuća ručka. Ispod tračnica nalaze se magneti koji im omogućuju da se samostalno pričvrste na cijevi koje sadrže željezne metale.
Ovaj tekst je strojno preveden.
Izvedba
- Mjerni raspon: ±32 m/s
- Rezolucija: 0,001 m/s
- Senzor za cijevi promjera DN 15 … 100 / 20 … 108 mm
- Mjerenje temperature do 1800 °C
- za razne medije
- za različite materijale cijevi
- Parametri mjerenja: Brzina protoka, volumenski protok, volumen
- Temperatura, toplinski izlaz i količina topline

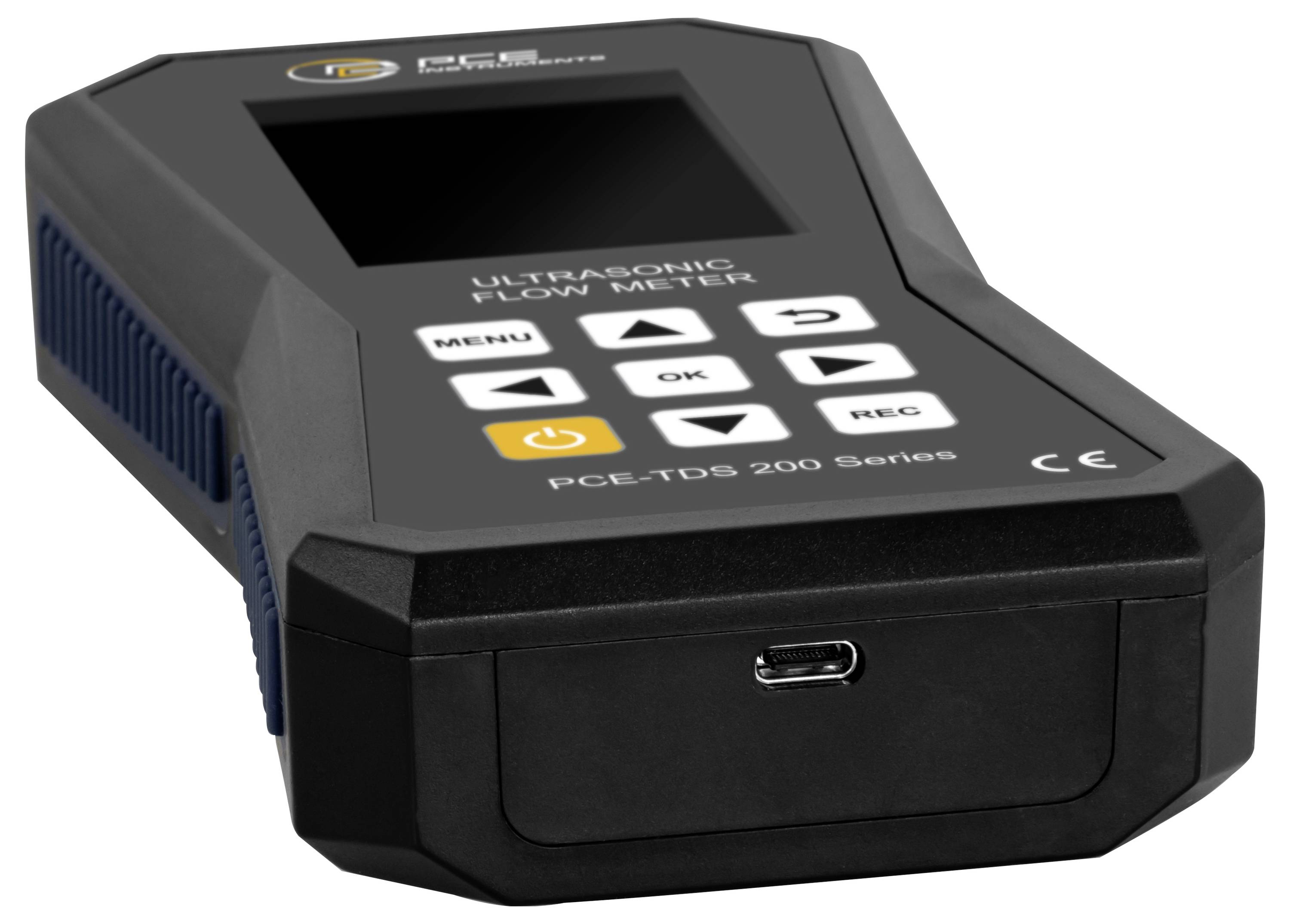

- Sučelje: USB
- Prikaz troškova
- Zapisivač podataka: kapacitet pohrane 32 GB (10 milijuna mjernih točaka)
- lipo baterija
- uključujući ISO certifikat o kalibraciji
Isporuka uključuje
- 1 x Ultrazvučni mjerač protoka PCE-TDS 200+ SR-ICA
- 2 x Temperaturni senzor TF-RA330
- 1 x Senzori protoka PCE-TDS 200+ SR SENSOR (par)
- 2 x 5 m priključnih kabela
- 2 x odvojive kabelske vezice
- 1 x napajanje
- 1 x USB-C kabel
- 1 x kontaktni gel za ultrazvuk
- 1 x PCE mjerna traka
- 1 x plastična kutija
- 1 upute za rukovanje.
- 1 x ISO certifikat o kalibraciji
