PCE Instruments ultrazvučni senzor PCE-TDS 200 SML-ICA Pogonski napon (područje): 5 V Mjerno podučje: 0 - 32 m/s 1 St.

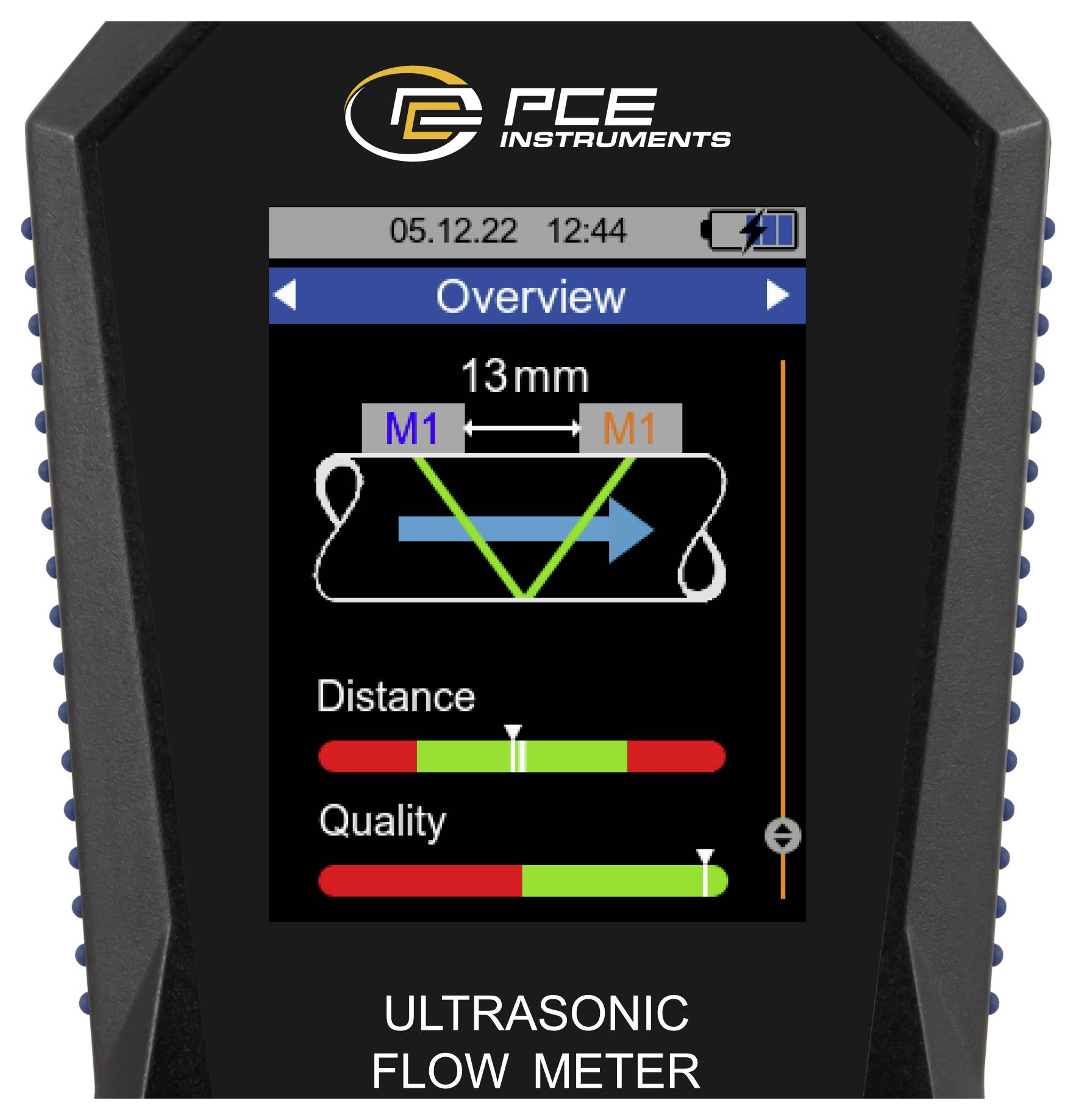

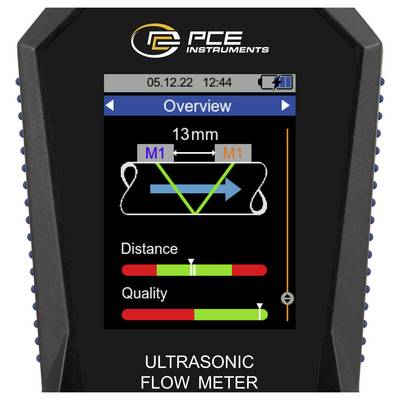

Ultrazvučni mjerač protoka ima mjerni raspon od ±32 m/s. S točnošću od ±1,5% očitanja za promjer cijevi DN ≥50, ±3,5% očitanja za promjer cijevi DN< S ponovljivošću od ±0,5% očitanja, ultrazvučni mjerač protoka je posebno precizan mjerni instrument. Za ugradnju senzora na ultrazvučni mjerač protoka dostupan je pomoćni vodič. Vodič za instalaciju grafički prikazuje kvalitetu signala ultrazvučnog mjerača protoka. Osim toga, grafički prikaz pokazuje jesu li senzori ultrazvučnog mjerača protoka postavljeni na ispravnoj međusobnoj udaljenosti. Za mjerenje protoka ultrazvučnim mjeračem protoka, nakon unosa specifikacija cijevi i medija prikazuju se brzina protoka, volumenski protok i volumen. Ultrazvučni mjerač protoka nudi širok raspon jedinica za prikaz izmjerenih vrijednosti. Na primjer: m³, l, gal, igl, mgl, cf, bal, ib i ob.

Tijekom mjerenja moguće je snimiti izmjerene vrijednosti pomoću funkcije zapisivanja podataka ultrazvučnog mjerača protoka. Ultrazvučni mjerač protoka omogućuje vam postavljanje uvjeta pokretanja i zaustavljanja te intervala pohrane od 1 sekunde do 12 sati. U ultrazvučnom mjeraču protoka, svaka točka pohrane sadrži sve izmjerene varijable samo jednom. Izmjerene vrijednosti pohranjuju se u ugrađenu memoriju ultrazvučnog mjerača protoka od 32 GB. Ultrazvučni mjerač protoka može pohraniti do 10 milijuna mjernih točaka.

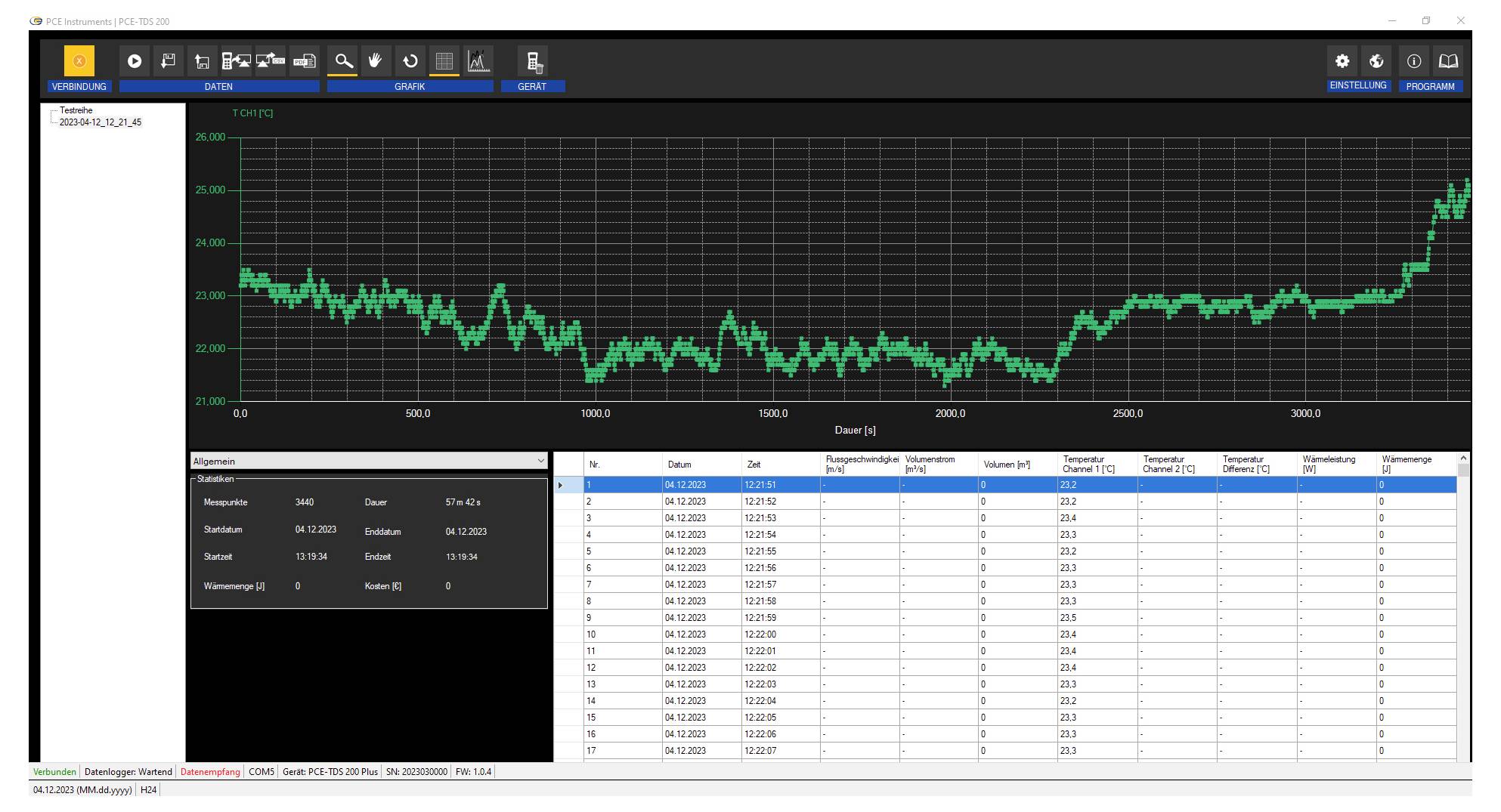

Opcionalni softver omogućuje očitavanje snimljenih mjerenja s ultrazvučnog mjerača protoka. Za analizu, izmjerene vrijednosti s ultrazvučnog mjerača protoka mogu se prikazati u tabličnom obliku kao i grafički. Za daljnju obradu izmjerenih vrijednosti s ultrazvučnog mjerača protoka, one se mogu izvesti u .csv formatu datoteke. Alternativno, PDF izvješće se može kreirati pomoću softvera. Za pojednostavljeni rad, ultrazvučni mjerač protoka može se konfigurirati putem softvera. Softver također omogućuje pregled uživo izmjerenih vrijednosti s ultrazvučnog mjerača protoka.

Za određivanje količine topline pomoću ultrazvučnog mjerača protoka potrebna su dva dodatna termoelementa. Dostupni su na PCE-TDS 200+. Dva termoelementa ultrazvučnog mjerača protoka spojena su na dovodne i povratne vodove cjevovodnog sustava. Na temelju temperaturne razlike i izmjerenog protoka, ultrazvučni mjerač protoka može odrediti količinu topline. Po potrebi, ultrazvučni mjerač protoka može istovremeno izračunati i prikazati troškove, tijekom mjerenja, po jedinici topline. Stoga se ultrazvučni mjerač protoka koristi, na primjer, pri inspekciji sustava grijanja.

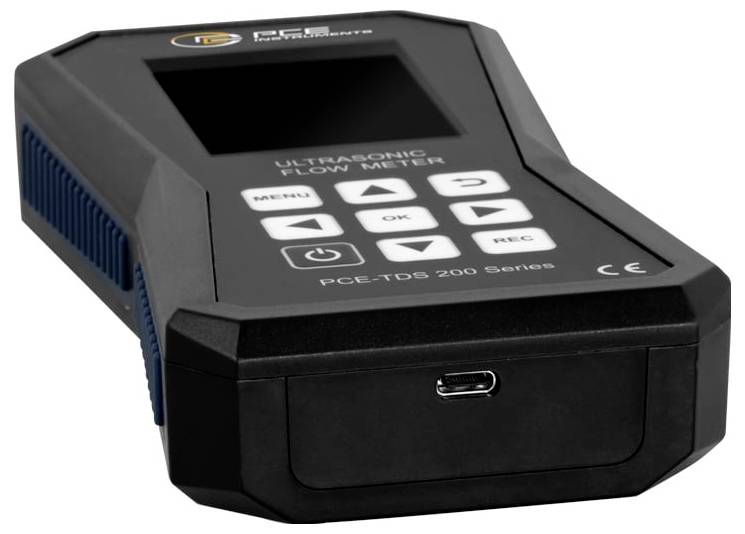

LC zaslon u boji ultrazvučnog mjerača protoka ima veličinu 2,8" i stoga je lako čitljiv.

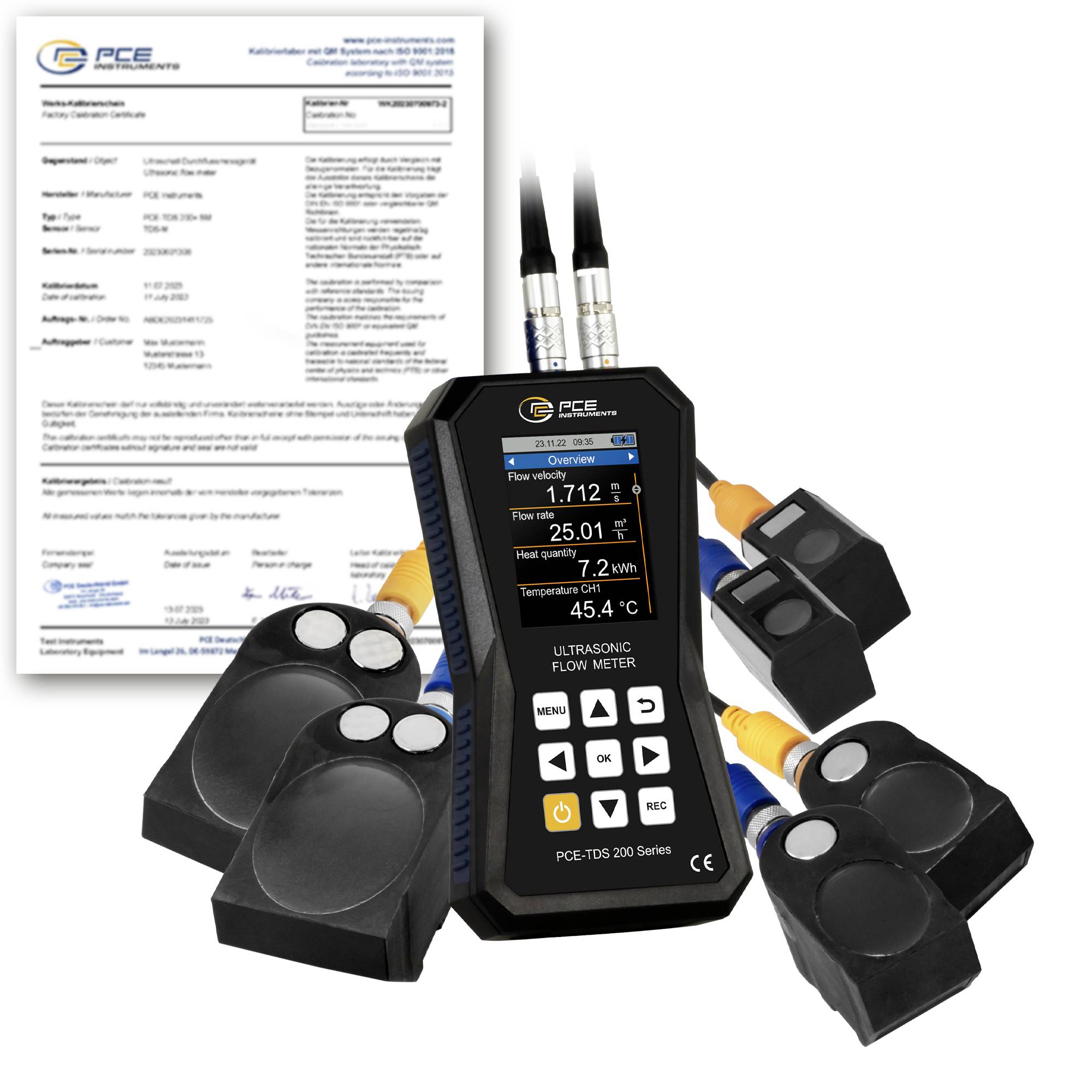

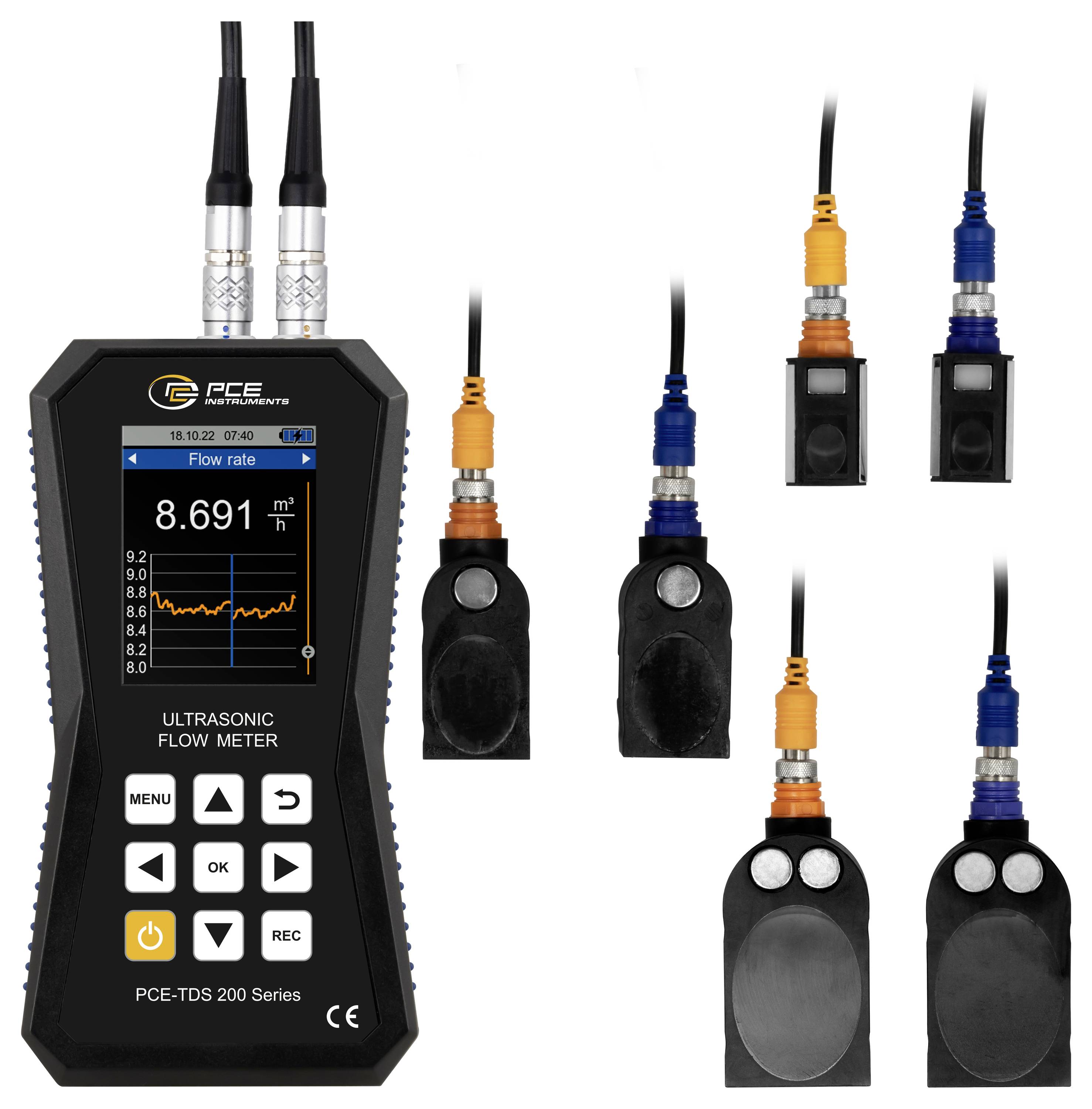

PCE-TDS 200 S SENZOR
Mali par senzora za cijevi promjera DN 15 … 100 / 20 … 108 mm. Pogodno za posebno male cijevi. Senzori imaju posebno male dimenzije od 45 x 30 x 30 mm i temperaturnu otpornost od -30 do 160 °C. Zahvaljujući magnetima na donjoj strani, senzori se mogu montirati na željezne metale. Osim toga, senzori za ultrazvučni mjerač protoka mogu se spojiti na cijev pomoću odvojivih kabelskih vezica.

PCE-TDS 200 M SENZOR
Par srednjih senzora za cijevi promjera DN 50 … 700 / 57 … 720 mm. Pogodno za mjerenje protoka na cijevima srednje veličine. Ugrađeni magneti na senzorima ultrazvučnog mjerača protoka omogućuju im pričvršćivanje na željezne cijevi. Alternativno, senzori se mogu montirati na cijev pomoću odvojivih kabelskih vezica. Temperaturna otpornost kreće se od -30 do 160 °C.

PCE-TDS 200 L SENZOR
Veliki par senzora za cijevi promjera DN 300 ... 6000. Ovaj par senzora je stoga prikladan za posebno velike cijevi. Senzori za ultrazvučni mjerač protoka mogu se pričvrstiti pomoću odvojivih kabelskih vezica. Zahvaljujući ugrađenim magnetima, senzori se mogu pričvrstiti na cijevi od željeznog metala. Senzori imaju dimenzije 91 x 52 x 44 mm.
