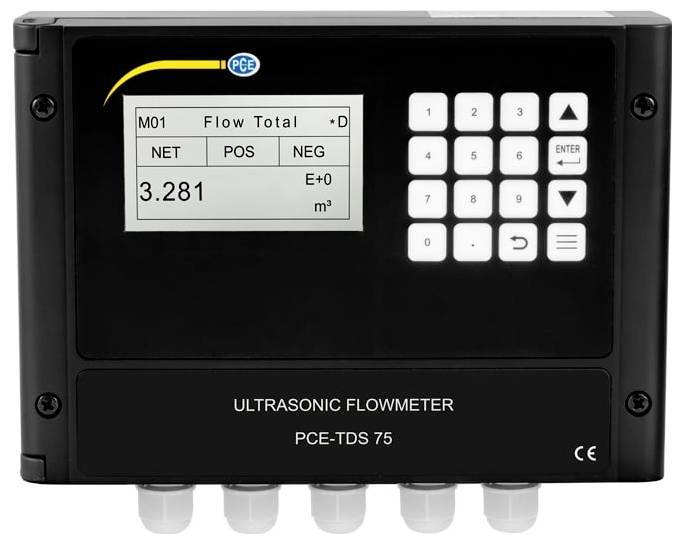

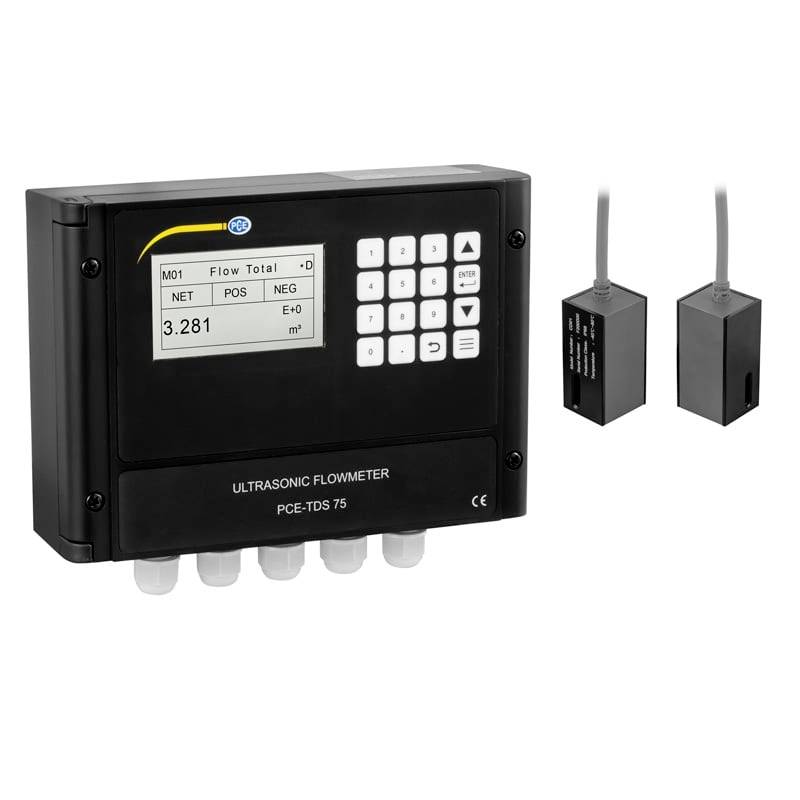

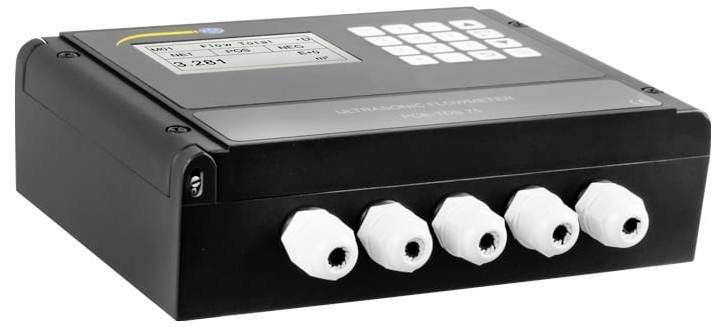

PCE Instruments mjerač protoka PCE-TDS 75 1 St.

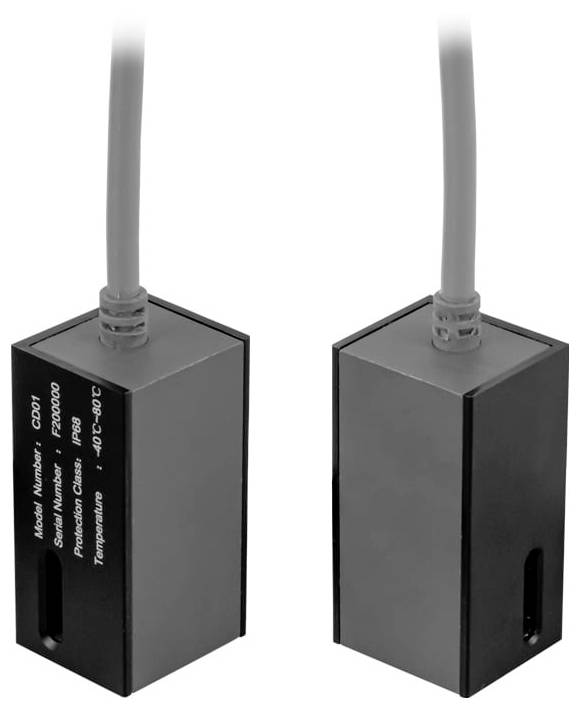

Stacionarni ultrazvučni mjerač protoka s različitim mogućnostima spajanja na proces / točnost mjerenja od 1% / promjer cijevi od 25 mm do 1.200 mm / bilježi protok i brzinu Stacionarni ultrazvučni mjerač protoka je uređaj za kontinuirano praćenje brzine protoka tekućina u cijevi. Jedna od prednosti mjernog principa je da se senzori stacionarnih ultrazvučnih mjerača protoka mogu jednostavno montirati na vanjsku stranu cjevovoda. Cijevi se ne moraju rezati ili bušiti za ugradnju. To omogućuje ugradnju mjernog sustava bez pražnjenja cjevovoda. Zbog beskontaktnog mjernog principa stacionarnih ultrazvučnih mjerača protoka, mogu se koristiti i u područjima s visokim higijenskim zahtjevima - na primjer u prehrambenoj industriji. Ovisno o uvjetima na gradilištu, naš stacionarni mjerač protoka može mjeriti metodom refleksije ili izravnom metodom. Za mjerenje refleksije, koje je također poznato kao V metoda, oba senzora se postavljaju jedan pored drugog na istoj strani cjevovoda paralelno sa smjerom strujanja. Jedan od senzora šalje ultrazvučne valove, drugi senzor prima valove reflektirane s suprotne strane cijevi. Nasuprot tome, za izravno mjerenje, također poznato kao Z metoda, senzori su pričvršćeni na suprotne strane cijevi. Naš stacionarni ultrazvučni mjerač protoka nudi mnoge mogućnosti podešavanja i upita u izborniku uređaja. Sve potrebne postavke mogu se izvršiti izravno na mjestu instalacije pomoću tipkovnice na uređaju. Membranska tipkovnica ima i numeričku tipkovnicu za brzi unos brojčanih vrijednosti. Nakon spajanja uređaja, podaci mjerne točke kao što su promjer, debljina i materijal cijevi moraju se prvo zabilježiti u izbornik M10 "Postavke cijevi" kako bi se izmjerene vrijednosti mogle ispravno pretvoriti. U izborniku M14 "INSTL Spacing", izračunata udaljenost montaže za senzore može se zatim očitati za snimljeni cjevovod. Nakon ugradnje senzora, drugi izbornik se može koristiti za određivanje jesu li jačina i kvaliteta signala dovoljni za pouzdana mjerenja. U suprotnom, raspored senzora se može podesiti ili, ako je potrebno, odabrati drugu mjernu točku. Kao stacionarni ultrazvučni mjerač protoka, PCE-TDS 75 ima različite izlazne mogućnosti za prijenos mjernih podataka na druge uređaje. Ostalim uređajima se može upravljati preko relejnog izlaza i analognog izlaza s 4 - 20 mA. Impulsni izlaz (OCT) može se koristiti za izlaz impulsa za određene količine, na primjer na udaljena brojila za praćenje potrošnje ili protoka. Izmjerene vrijednosti se također mogu prenijeti izravno preko RS 232 ili RS 485 izlaza. Naš stacionarni ultrazvučni mjerač protoka također se može integrirati izravno u procesne kontrole preko ovih sučelja. Kao stacionarni ultrazvučni mjerač protoka, PCE-TDS 75 može pratiti postavljene granične vrijednosti za minimalni i maksimalni protok. Ako se ne dosegne minimum ili se prekorači maksimum, tada se može aktivirati alarm putem releja ili impulsnog izlaza. Kontinuirano zabilježene brzine protoka spremaju se u uređaj. Brzine protoka po godini za posljednjih 6 godina, mjesečno za zadnjih 12 mjeseci i kao dnevni ukupni iznos za zadnjih 31 dan mogu se pozvati preko izbornika M60 "Date Totalizer". Ovdje PCE-TDS 75 kao stacionarni ultrazvučni mjerač protoka u kratkom opisu:
