PCE Instruments ultrazvučni senzor PCE-TDS 200+ MR-ICA Pogonski napon (područje): 5 V Mjerno podučje: 0 - 32 m/s 1 St.

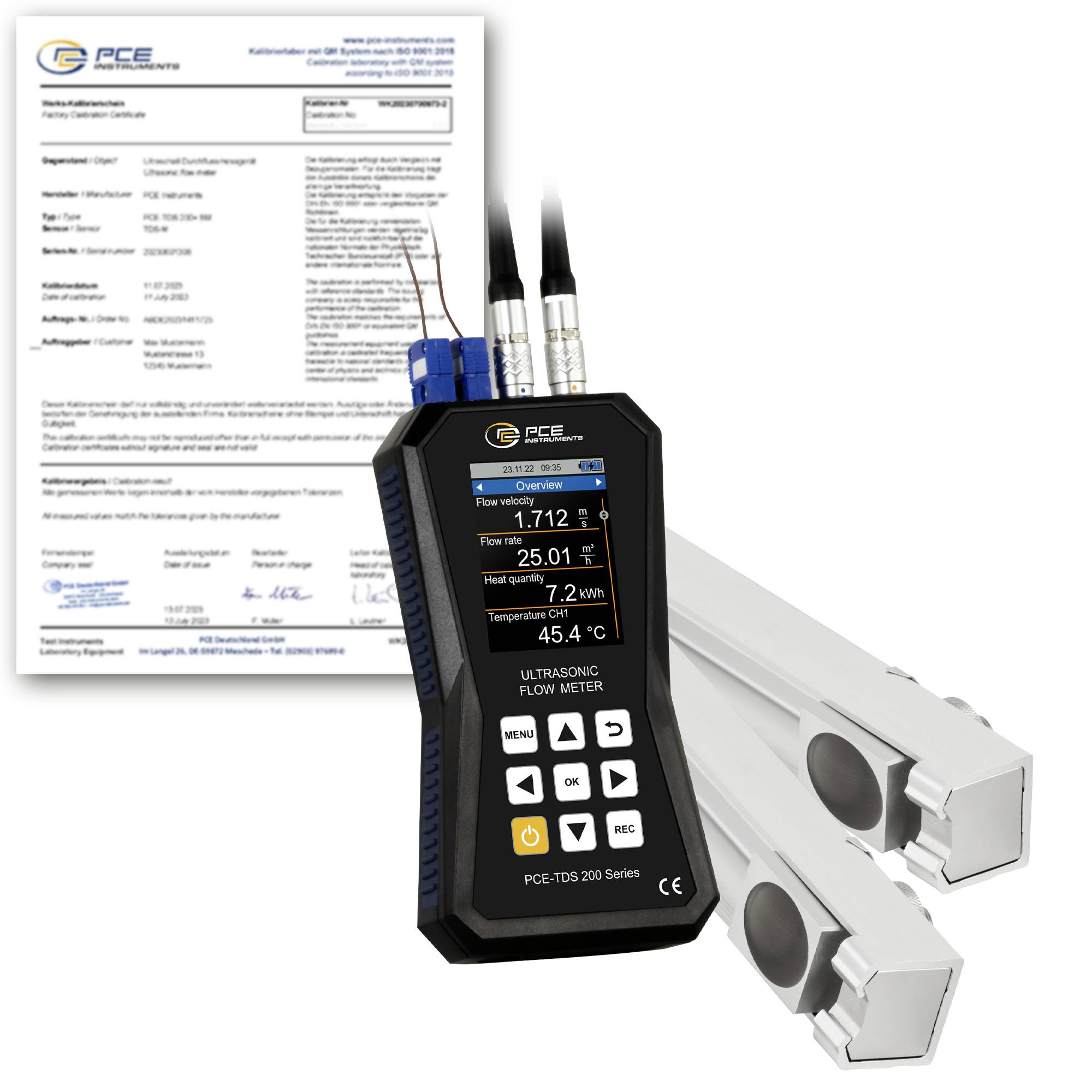

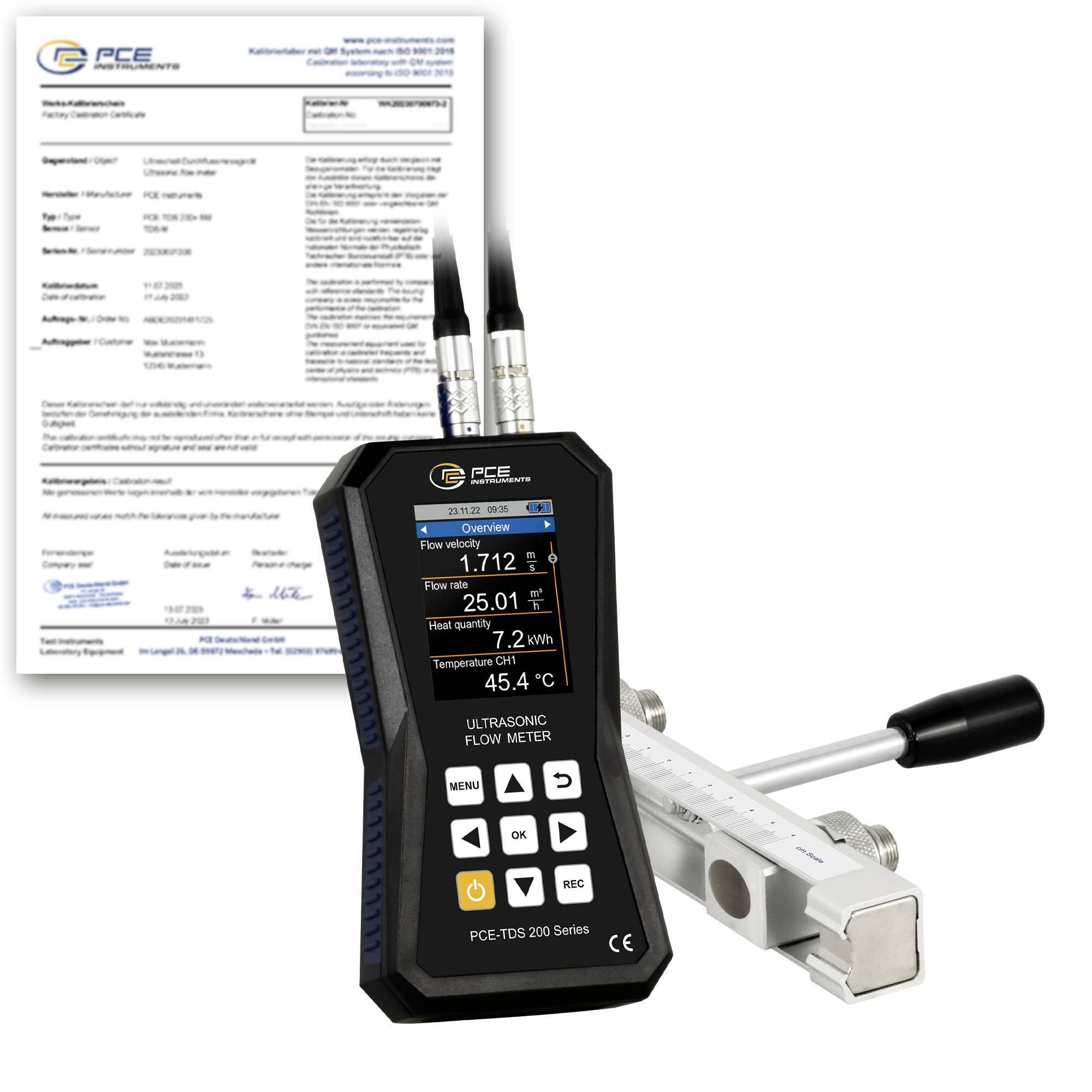

Prijenosni ultrazvučni mjerač protoka sa dva senzora za pričvršćivanje, prikazan pored certifikata o kalibraciji te prikazujući očitanja protoka, energije i temperature.

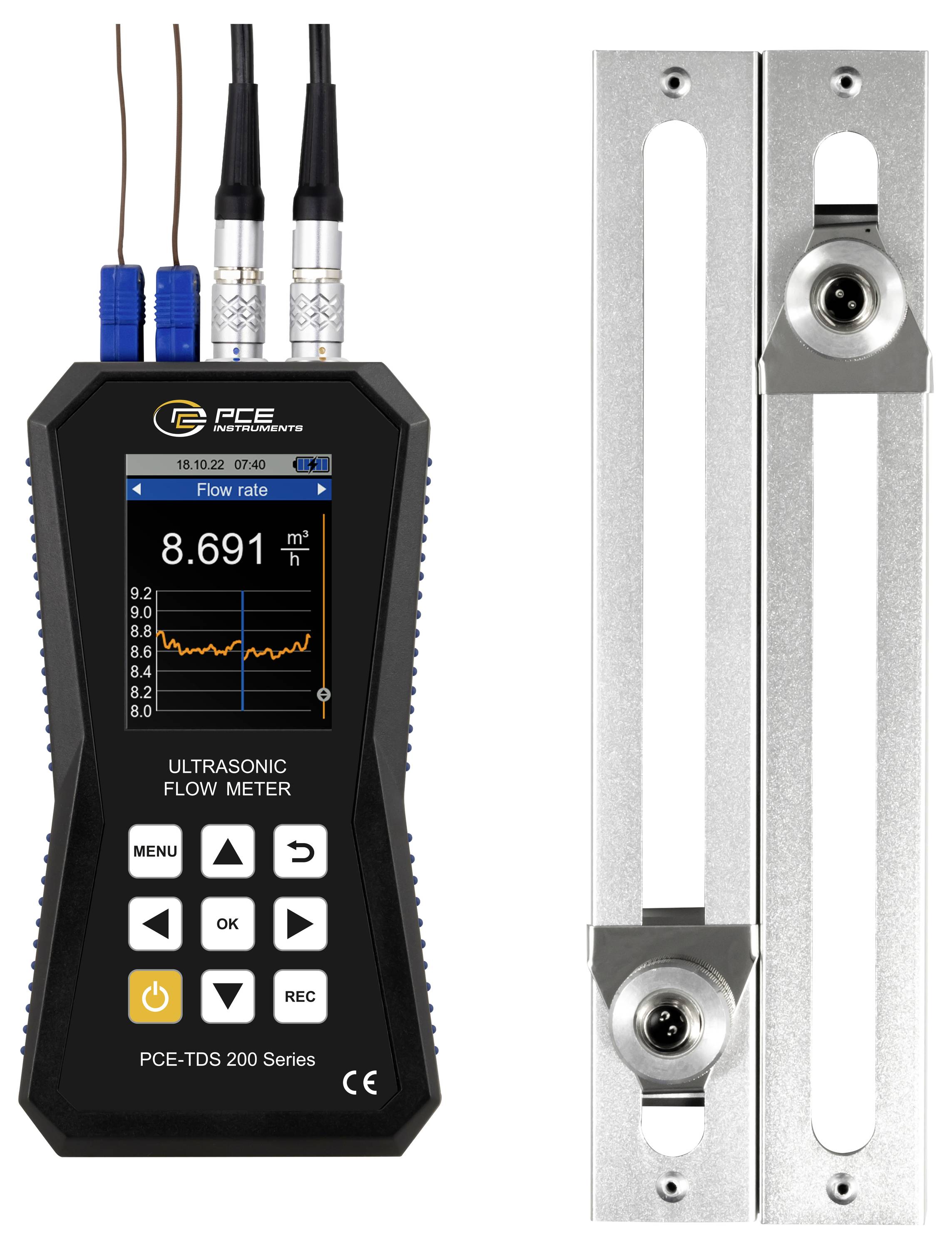

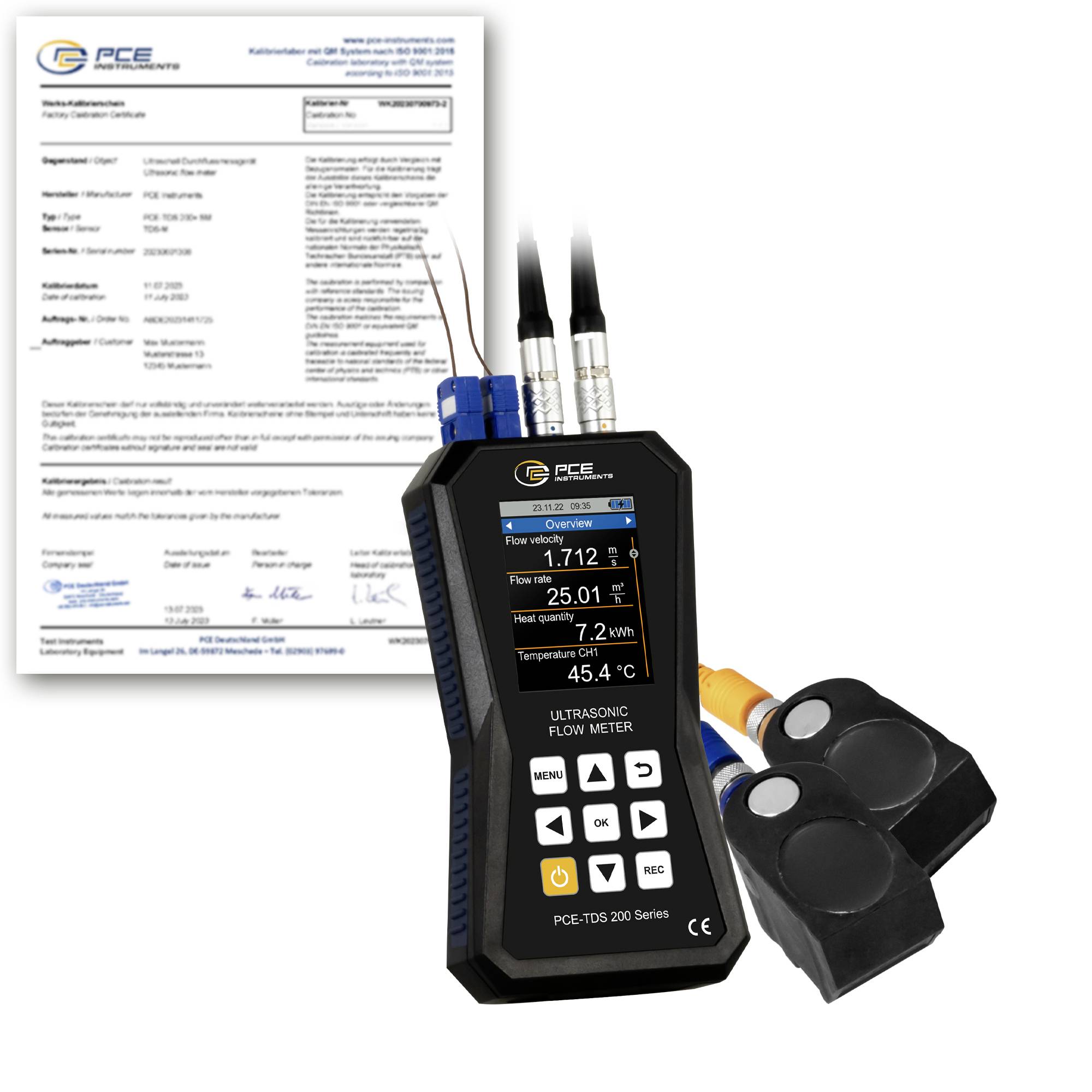

Prijenosni ultrazvučni mjerač protoka s dva povezana senzora, prikazuje digitalnog zaslona s brzinom protoka za mjerenje cijevi.

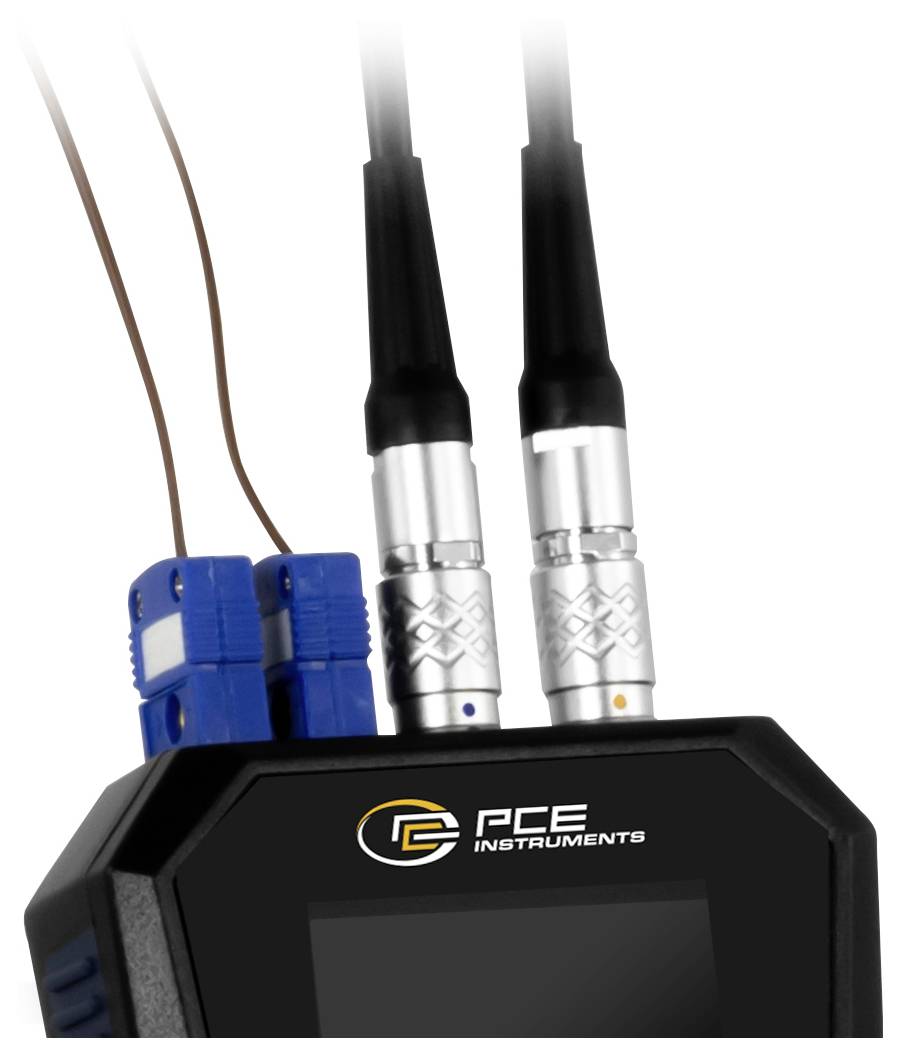

Prijenosni instrument PCE s dva crna kabela sonde spojena i plavim konektorom priloženim s lijeve strane.

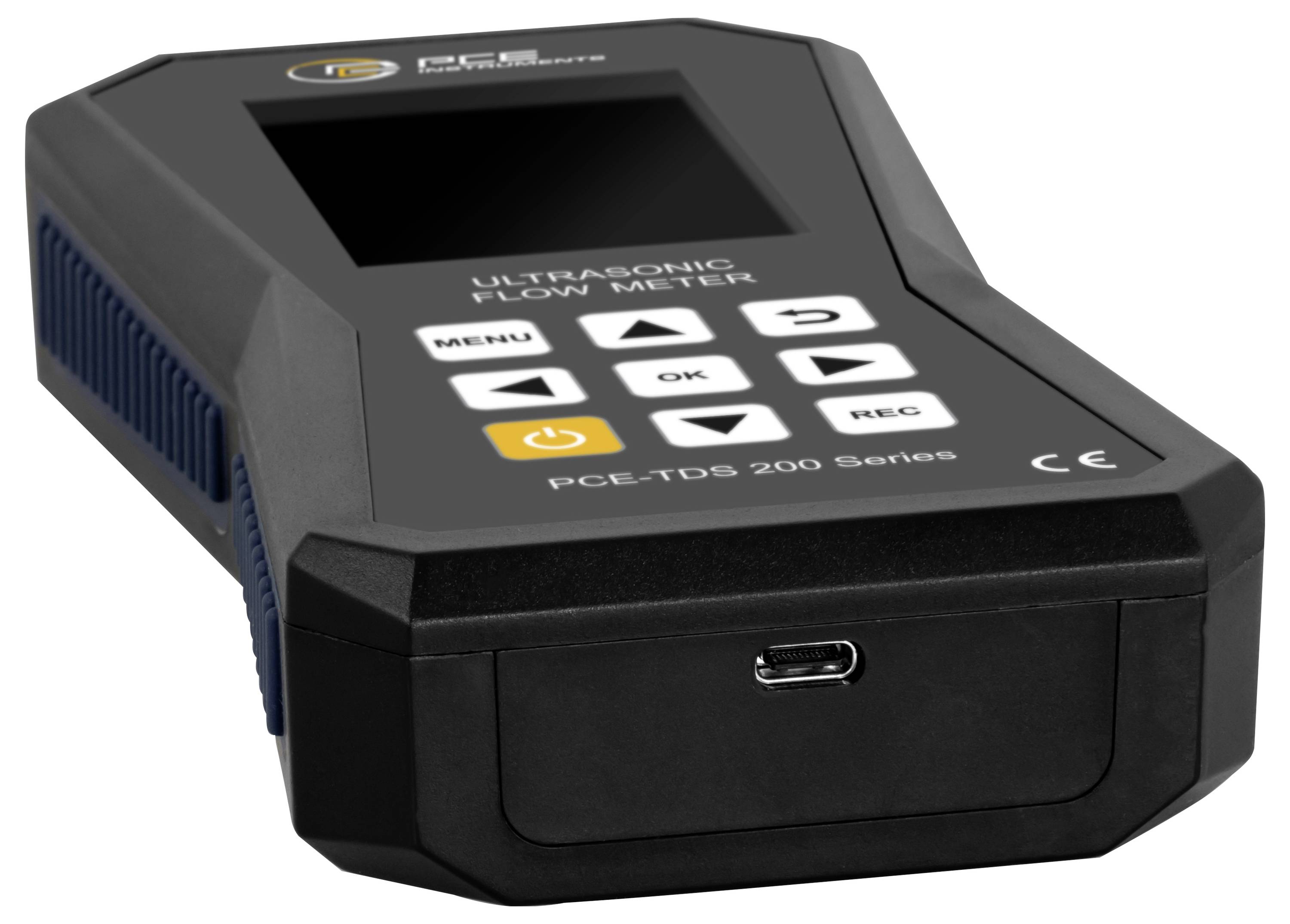

Crni ultrazvučni mjerač protoka s ekranom za prikaz, kontrolnim gumbima i prednjim USB-C portom.

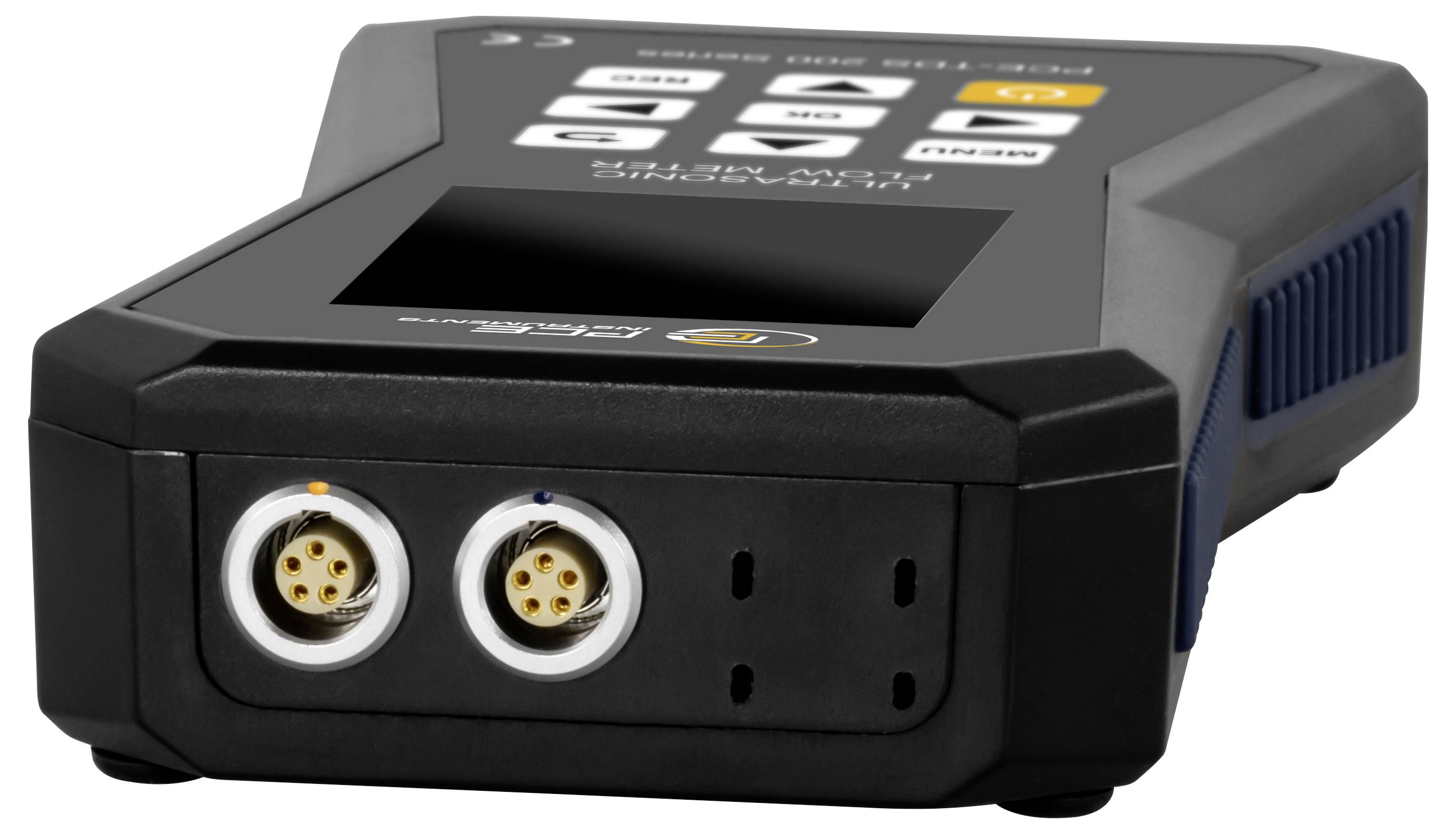

Crni elektronički uređaj s dodirnom zaslonom, gumbima za upravljanje na vrhu i dva kružna prednja priključka, prikazan u perspektivi na bijeloj pozadini.
1/5
Vrsta ambalaže
Box
Vrsta proizvoda
ultrazvučni senzor
min. pogonski napon
5 V
Pogonski napon maks.
5 V
Mjerno područje (maks.)
32 m/s
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Dostava uto,05.01.2027.
Broj
Ukupno (4.605,00 € / komad)
4.605,00 €
prav.tax.untaxed uklj. PDV
 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatnih troškova isporuke
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

PCE Instruments ultrazvučni senzor PCE-TDS 200+ MR-ICA Pogonski napon (područje): 5 V Mjerno podučje: 0 - 32 m/s 1 St.

  • Ultrazvučni mjerač protoka s 32 GB memorije za 10 milijuna mjernih točaka
  • Mjerni raspon ±32 m/s
  • Ponovljivost ±0,5% izmjerene vrijednosti
  • razne mjerne sonde
  • Individualno podesivi pragovi alarma
  • 2,8" LCD zaslon
  • za sve medije
  • USB-C sučelje za prijenos podataka
  • opcionalni softver za analizu izmjerenih vrijednosti
  • Mjerenje količine topline
  • uključujući ISO certifikat o kalibraciji

Više informacija

Tehnički podaci

  • Mjerni raspon mjerenja protoka ±32 m/s
  • Rezolucija 0,001 m/s
  • Točnost
  • DN ≥50 mm: ±1,5 % vrijednosti za brzine> 0,3 m/s
  • DN< 50 mm: ±3,5% očitanja za brzine> 0,3 m/s
  • Ponovljivost ±0,5% izmjerene vrijednosti
  • PCE-TDS 200 MR SENSOR par senzora
  • Promjer cijevi DN 50 … 700 / 57 … 720 mm
  • Otpornost na temperaturu -30 … 160 °C
  • Metoda mjerenja Z, V, N, W
  • Srednja svjetlost
  • Voda
  • Morska voda
  • Oil
  • Sirova nafta
  • Metanol
  • Etanol
  • Dizel
  • Benzin
  • nafta
  • Korisnički definirano (ručni unos brzine zvuka medija)
  • Sve tekućine koje sadrže nečistoće< 5%
  • Materijal cijevi
  • Bakar CU
  • Čelik FE
  • Nehrđajući čelik VA
  • Aluminij AL
  • Brass ME
  • Lijevano željezo CI
  • Željezo FE
  • Nikal NI
  • Titan TI
  • Cink ZI
  • Akrilni klima uređaj
  • Polietilen PE
  • Polipropilen PP
  • Polivinilklorid (PVC)
  • Najlon NY
  • Korisnički definirano (ručni unos transverzalne brzine zvuka kroz materijal cijevi)
  • Unutarnja obloga cijevi
  • Bez podstave
  • Korisnički definirano
  • epoksidna smola
  • Guma
  • malter
  • Polistiren PS
  • Polietilen PE
  • Politetrafluoroetilen PTFE
  • Poliuretan PU
  • Polipropilen PP
  • Korisnički definirano (ručni unos uzdužne brzine zvuka unutarnje obloge cijevi)
  • Parametri mjerenja: brzina protoka, volumenski protok i volumen
  • Jedinice (mjere) mm, in
  • Jedinice (brzina protoka) m/s, ft/s
  • Jedinice (volumni protok) m³, l, gal, igl, mgl, cf, bal, ib, ob
  • Prikaz vremena: sekunde, minute, sati, dani
  • Jedinice (volumen): m³, l, gal, igl, mgl, cf, bal, ib, ob
  • Mjerenje temperature
  • Mjerni raspon Točnost
  • Tip B: 600 ... 1800 °C Tip B: ± (0,5 % + 3 °C)
  • Tip E: -100 ... +900 °C Tip E: ±(0,4 % + 1 °C)
  • Tip J: -100 ... 1150 °C Tip J: ± (0,4 % + 1 °C)
  • Tip K: -100 ... +1370 °C Tip K: ±(0,4% + 1 °C)
  • Tip N: -100 ... + 1150 °C Tip N: ±(0,4% + 1 °C)
  • Tip R: 0 ... 1700 °C Tip R: ± (0,5 % + 3 °C)
  • Tip S: 0 ... 1500 °C Tip S: ± (0,5 % + 3 °C)
  • Tip T: -100 ... +400 °C Tip T: ±(0,4% + 1 °C)
  • Rezolucija 0,1 °C
  • Spojivi termoelementi B, E, J, K, N, R, S, T
  • Parametri mjerenja: brzina protoka, volumenski protok, volumen, temperatura, toplinski izlaz i količina topline
  • Jedinice (temperatura) °C / °F
  • Jedinice (količina topline): K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
  • Jedinice (toplinska snaga) W, kW, MW, J/h, kJ/h, MJ/h, Btu/h, kBtu/h, MBtu/h
  • Prikaz troškova u EUR, funtama, USD, turskim lirama, zlotima, jenima
  • Daljnje specifikacije
  • 2,8" LCD zaslon
  • Jedinice metričke / imperijalne
  • Jezici izbornika: njemački, engleski, francuski, španjolski, talijanski, nizozemski, portugalski, danski, turski, poljski, ruski, kineski, japanski
  • Uvjeti rada i skladištenja
  • Temperatura: -20 … +65 °C
  • Vlažnost: 10 … 95 % relativne vlažnosti, bez kondenzacije
  • Skladište podataka s kapacitetom pohrane od 32 GB / 10 milijuna mjernih točaka
  • USB sučelje (za online mjerenje, čitanje interne memorije i punjenje baterije)
  • Vrsta zaštite IP52
  • napajanje
  • Interna: LiPo baterija (3,7 V, 2500 mAh)
  • Vanjski: USB 5 VDC, 500 mA
  • Vrijeme rada cca. 10 sati
  • Dimenzije 165 x 85 x 32 mm
  • Težina 255 g
Vrsta ambalaže

Box

Vrsta proizvoda

ultrazvučni senzor

Tip

PCE-TDS 200+ MR-ICA

Radni napon

5 V

min. pogonski napon

5 V

Pogonski napon maks.

5 V

Pogonski napon

5 V

Određene značajke

s kućištem

priključna napa s 2 kabelske žljebove

kućište konektora s 2 priključka

Priključak

kabelska uvodnica

Vrijeme odziva

1 s

Izlazi

analogni napon

analogni

dvožični

Boja kućišta

crna

Svojstvo materijala

galvansko pocinčani

nehrđajući

Materijal kućišta

polistirol (EPS)

puna plastika

guma

polimer

plastika

PTFE

plastika metalizirana

Duljina kabela

5 m

Nazivni promjer

720 mm

Min. temperatura medija

-30 °C

Maks. temperatura medija

160 °C

Preciznost mjerenja ±

1.5 %

Mjerno područje (min.)

0 m/s

Mjerno područje (maks.)

32 m/s

Mjerno podučje

0 - 32 m/s

IP52

Težina

255 g

Min. temperatura okoline

-20 °C

Maks. temperatura okoline

65 °C

Dužina

165 mm

Širina

32 mm

Visina

85 mm

dim.

(D x Š x V) 165 x 32 x 85 mm

Sadržaj

1 St.

RoHS-konforno

Da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3812901 PCE Instruments ultrazvučni senzor PCE-TDS 200+ MR-ICA Pogonski napon (područje): 5 V Mjerno podučje: 0 - 32 m/s 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 3812901 PCE Instruments ultrazvučni senzor PCE-TDS 200+ MR-ICA Pogonski napon (područje): 5 V Mjerno podučje: 0 - 32 m/s 1 St.

Opis

Mjerni raspon protoka je ±32 m/s. S točnošću od ±1,5% očitanja za promjer cijevi DN ≥50, ±3,5% očitanja za promjer cijevi DN< S protokom od 50 i ponovljivošću od ±0,5% očitanja, mjerač protoka je posebno precizan mjerni instrument. Za ugradnju senzora na mjerač protoka dostupan je instalacijski priručnik. Vodič za instalaciju grafički prikazuje kvalitetu signala s mjerača protoka. Osim toga, grafički prikaz pokazuje jesu li senzori mjerača protoka postavljeni na ispravnoj međusobnoj udaljenosti. Za mjerenje protoka pomoću mjerača protoka, nakon unosa specifikacija cijevi i medija prikazuju se protok, volumenski protok i volumen. Mjerač protoka nudi širok raspon jedinica za prikaz izmjerenih vrijednosti. Na primjer: m³, l, gal, igl, mgl, cf, bal, ib i ob.

Tijekom mjerenja moguće je snimiti izmjerene vrijednosti pomoću funkcije zapisivanja podataka ultrazvučnog mjerača protoka. Mjerač protoka omogućuje vam postavljanje uvjeta pokretanja i zaustavljanja te intervala pohranjivanja od 1 sekunde do 12 sati. U mjeraču protoka, svaka točka pohrane sadrži sve izmjerene vrijednosti samo jednom. Izmjerene vrijednosti pohranjuju se u ugrađenu memoriju ultrazvučnog mjerača protoka od 32 GB. Ultrazvučni mjerač protoka može pohraniti do 10 milijuna mjernih točaka.

Opcionalni softver omogućuje očitavanje zabilježenih izmjerenih vrijednosti s mjerača protoka. Za potrebe analize, izmjerene vrijednosti s mjerača protoka mogu se prikazati u tabličnom i grafičkom obliku. Za daljnju obradu izmjerenih vrijednosti s mjerača protoka, one se mogu izvesti u .csv formatu datoteke. Alternativno, PDF izvješće se može kreirati pomoću softvera. Za pojednostavljeni rad, mjerač protoka može se konfigurirati putem softvera. Softver također omogućuje pregled uživo izmjerenih vrijednosti s ultrazvučnog mjerača protoka.

Za određivanje količine topline pomoću mjerača protoka potrebna su dva dodatna termoelementa. Dostupni su na PCE-TDS 200+. Dva termoelementa mjerača protoka spojena su na dovodne i povratne vodove cjevovodnog sustava. Na temelju temperaturne razlike i izmjerenog protoka, mjerač protoka može odrediti količinu topline. Po potrebi, mjerač protoka može istovremeno izračunati i prikazati troškove, tijekom mjerenja, po jedinici topline. Stoga se mjerač protoka koristi, na primjer, pri inspekciji sustava grijanja.

LC zaslon u boji ultrazvučnog mjerača protoka ima veličinu 2,8" i stoga je lako čitljiv. Mjerač protoka može biti opcionalno opremljen ISO ili DAkkS kalibracijskim certifikatom.

PCE-TDS 200 MR SENZOR
Odvojeni senzori na tračnici za cijevi veličine DN 50 … 700 / 57 … 720 mm. Temperaturna otpornost kreće se od -30 do 160 °C. Senzor na odgovarajućoj tračnici nalazi se na tračnici i stoga se može postaviti po potrebi. Ispod tračnica nalaze se magneti koji im omogućuju da se samostalno pričvrste na cijevi koje sadrže željezne metale.

Ovaj tekst je strojno preveden.

Izvedba

  • Mjerni raspon ±32 m/s
  • USB-C sučelje za prijenos podataka
  • opcionalni softver za analizu izmjerenih vrijednosti
  • Ponovljivost ±0,5% izmjerene vrijednosti
  • Mjerenje količine topline
  • Pohrana podataka za 10 milijuna mjernih točaka
  • Individualno podesivi pragovi alarma
  • uključujući ISO certifikat o kalibraciji

Isporuka uključuje

  • 1 x Ultrazvučni mjerač protoka PCE-TDS 200+ MR-ICA
  • 1 x Senzori protoka PCE-TDS 200 MR SENSOR (par)
  • 2 x Temperaturni senzor TF-RA330
  • 2 x 5 m priključnih kabela
  • 2 x odvojive kabelske vezice
  • 1 x napajanje
  • 1 x USB-C kabel
  • 1 x kontaktni gel za ultrazvuk
  • 1 x PCE mjerna traka
  • 1 x plastična kutija
  • 1 upute za rukovanje.
  • 1 x ISO certifikat o kalibraciji

Napomene

PCE Instruments ultrazvučni mjerač protoka PCE-TDS 200+ MR-ICA uklj. ISO certifikat o kalibraciji u uvjerljivoj kvaliteti | Mjerač protoka | Ultrazvučni tester | Mjerač protoka
|HVAC mjerni uređaj |HVAC mjerni uređaj

Zahtjevi za sustav

  • PCE-TDS 200+ MR-ICA
