Jumo 00564984 graničnik temperature PTC -200 do 850 °C relej 3 A (Š x V) 45 mm x 89.4 mm

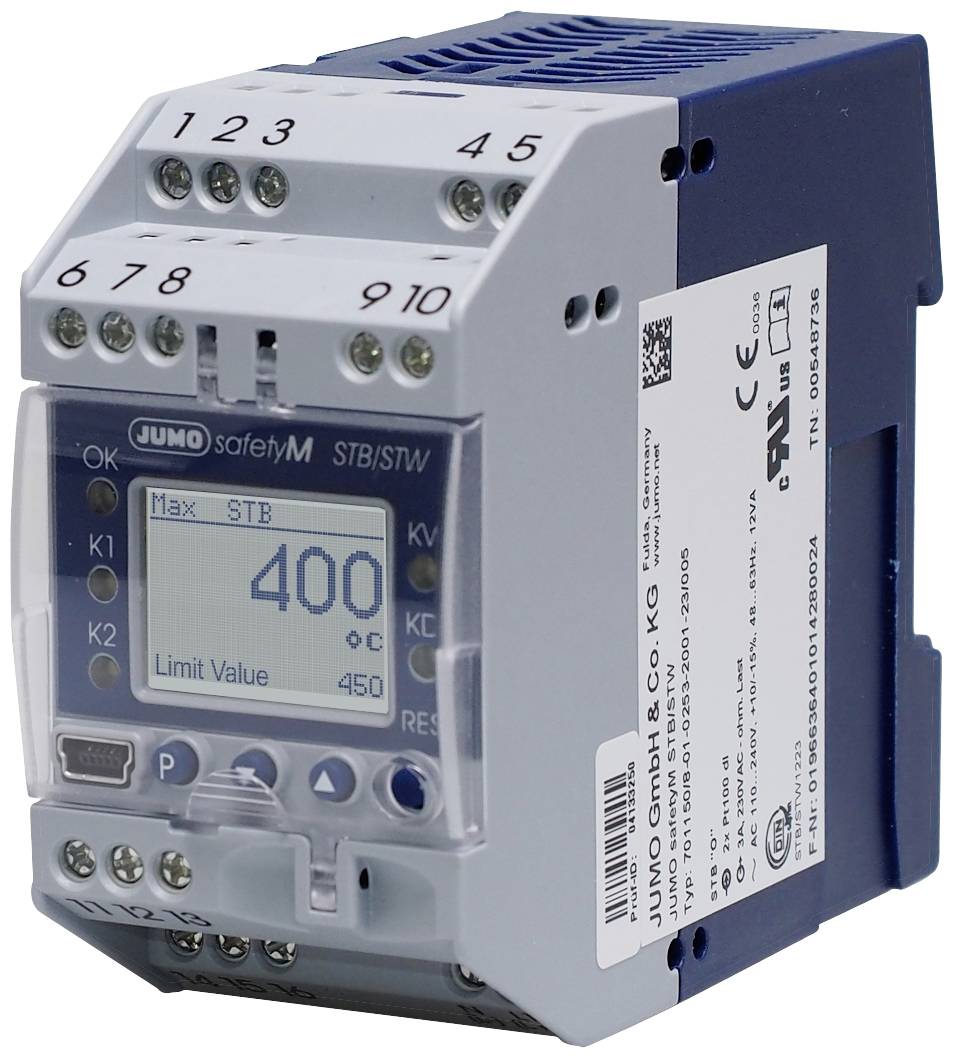

Konfigurabilni sigurnosni graničnik/monitor temperature prema DIN EN 14597 s 1oo2D arhitekturom sa SIL i PL odobrenjem opremljen je s dva univerzalna analogna ulaza i dva relejna izlaza (alarm pred- i granične vrijednosti), kao i univerzalnim analognim izlazom. Preklopni kapacitet kontakata releja je AC 250 V, 3 A, 50 Hz (omsko opterećenje). Predalarm se može postaviti kao apsolutna vrijednost ili kao udaljenost od granične vrijednosti. Prednja strana impresionira briljantnim LC zaslonom s pozadinskim osvjetljenjem i čistim tekstom. Upotrebom sigurnosnog graničnika temperature (STB) i sigurnosnog monitora temperature (STW) opasnosti koje mogu dovesti do ozljeda ljudi, štete za okoliš ili uništenja proizvodnih pogona i proizvodne robe mogu se rano i sigurno otkriti i spriječiti. Primarna mu je zadaća pouzdano nadzirati toplinske procese i dovesti sustave u sigurno radno stanje u slučaju kvara. Izmjerena vrijednost na analognom ulazu može se zabilježiti pomoću različitih senzora ili standardnih signala. Ako je granična vrijednost prekoračena, to signaliziraju ugrađene LED diode za svaki kanal, a relejni izlaz alarma prebacuje sustav u operativno sigurno stanje (raspon alarma). Visoki zahtjevi normi DIN EN 61508 i DIN EN 13849 ispunjeni su konceptom uređaja čija 1oo2D struktura osigurava pouzdano otkrivanje grešaka i stoga se također može koristiti u aplikacijama koje podliježu novoj Direktivi o strojevima 2006/42/EG. Kada se koristi kao sigurnosni monitor temperature STW (zaštitni monitor temperature), uređaj radi s automatskim resetiranjem (npr. za sustave za proizvodnju topline). To se događa nakon što temperatura osjetnika padne ispod postavljene granične vrijednosti za iznos uklopne razlike (postavka: max alarm). Automatsko resetiranje se događa kada je postavljen minimalni alarm, nakon što je temperatura senzora narasla iznad postavljene granične vrijednosti za iznos diferencijala uključivanja. Kada se koristi kao sigurnosni graničnik temperature STB (zaštitni graničnik temperature za sustave za proizvodnju topline), resetiranje se vrši ručno ili pomoću alata. Raspon napajanja je od AC 110 do 240 V +10% /-15%, 48 do 63 Hz.
