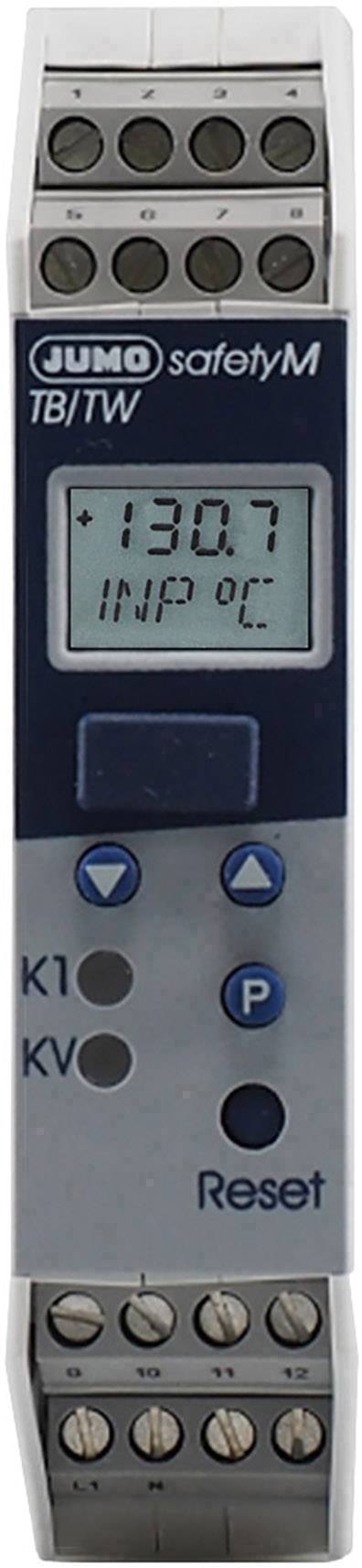

Jumo 506382 graničnik temperature Pt100 -200 do 850 °C tranzistor (D x Š x V) 125 x 22.5 x 109 mm
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
graničnik temperature
Maks. mjerna temperatura
850 °C
Izlazi (Temperaturni regulatori)
tranzistor
Broj relejnih izlaza
1
Tip tipala
Pt100
Tehnički list (PDF)
2 kom. - zaliha Njemačka
Broj
Ukupno (675,00 € / komad)
675,00 €
sa PDV-om
Dostupno još samo 2 kom. - zaliha Njemačka
Tehnički podaci
- Tip: TB / TW ograničivač temperature / nadzor temperature prema DIN EN 14597
- Konfiguracija: tvornički postavljena
- Proširenje tipa: ograničenje temperature (inverzno)
- Ulaz za mjerenje 1 Tekst: Pt100dl
- Napajanje: AC 110 do 240 V + 10 / -15%, 48 do 63 Hz, 5VA
- Odobrenja: uz odobrenje DIN i UL.
- Vrsta proizvoda
graničnik temperature
- Tip
506382
- Mjerno područje
-200 do 850 °C
- Maks. mjerna temperatura
850 °C
-200 °C
- Izlazi (Temperaturni regulatori)
tranzistor
- Broj relejnih izlaza
1
- Broj izlaza tranzistora
1
- dim.
(D x Š x V) 125 x 22.5 x 109 mm
- Visina
109 mm
- Dužina
125 mm
- Širina
22.5 mm
- Tip tipala
Pt100
- Proizvođač-br. dijela
506382
- Vrsta montaže
profilna šina
- Težina
160 g
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 1928127 Jumo 506382 graničnik temperature Pt100 -200 do 850 °C tranzistor (D x Š x V) 125 x 22.5 x 109 mm
Upute za rad i sigurnost
Upute za rad i sigurnost 1928127 Jumo 506382 graničnik temperature Pt100 -200 do 850 °C tranzistor (D x Š x V) 125 x 22.5 x 109 mm
Opis
JUMO TB / TW je slobodno programibilni limitator / monitor. Univerzalni mjerni ulaz može se slobodno konfigurirati za otporne termometre, termoparove kao i za strujne i naponske signale. TB / TW nadziru toplinske procese u sustavima radi zadane granične vrijednosti. Ako je to prekoračeno, ugrađeni relej prebacuje sustav u operativno sigurno stanje, a LED "K1" prelazi iz zelene u crvenu. Ako se sustav vrati u dobar domet, gumb "Reset" na TB mora se ručno otključati pomoću odgovarajućeg alata. S druge strane, TW se automatski resetira bez ikakvog vanjskog utjecaja. Binarni izlaz od 24 V DC / 20 mA može izlaziti signal pred-alarma na podesivoj temperaturi prije dostizanja granične vrijednosti, koji se također prikazuje putem LED-a "KV". TB / TW su montirani na tračnice s poklopcem i spojeni preko vijčanih stezaljki s presjekom kabela od maks. 2,5 mm2 ožičena. Za konfiguraciju je dostupan program za postavljanje.
