Ixxat 1.01.0210.11020 CAN-CR110/FO CAN/CAN-FD repetitor CAN Bus 1 St.

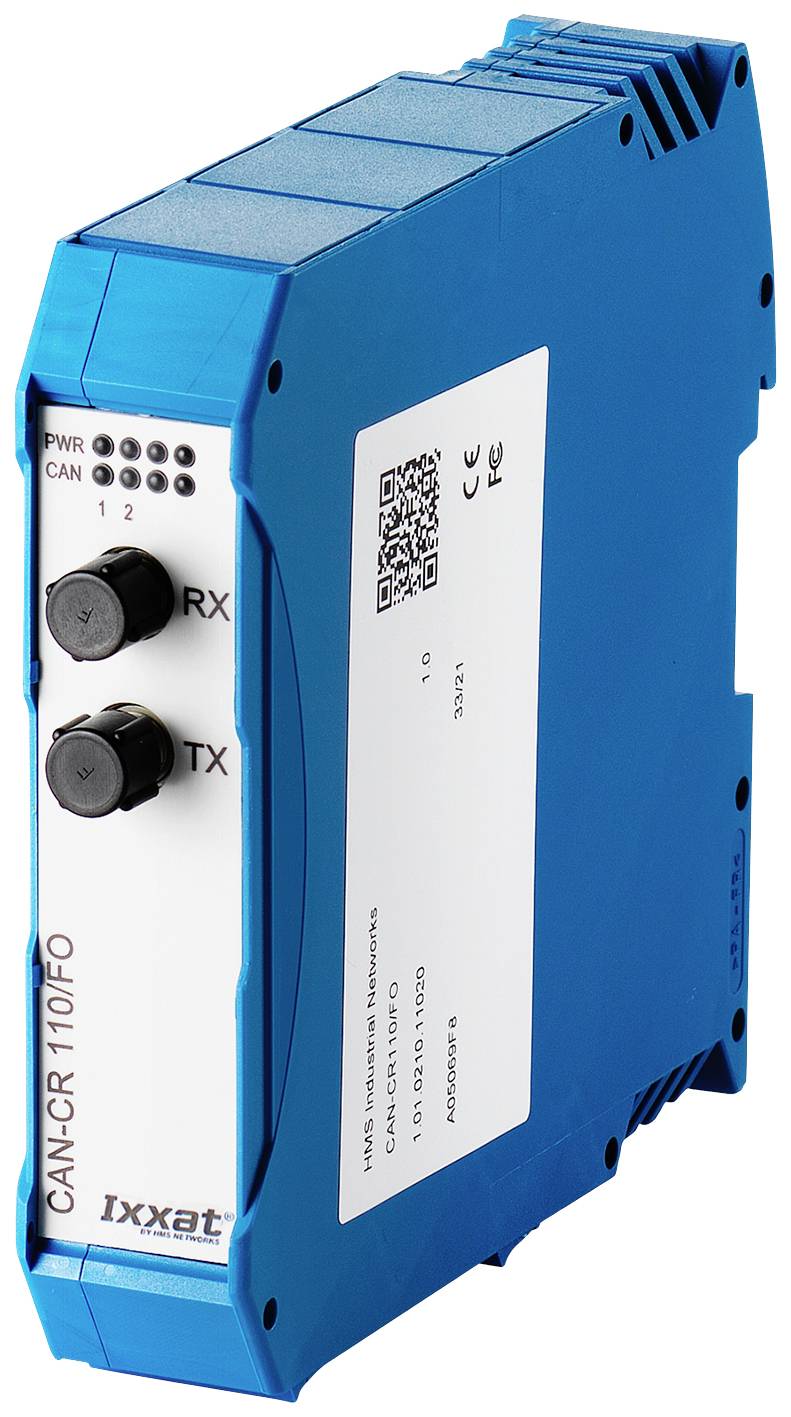

Plavi ixxat CAN Repeater uređaj s dva okretna gumba i LED indikatorima za PWR, CAN 1 i CAN 2.
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Dostupno uskoro
Broj
Ukupno (699,00 € / komad)
699,00 €
prav.tax.untaxed uklj. PDV
 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatnih troškova isporuke
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Ixxat 1.01.0210.11020 CAN-CR110/FO CAN/CAN-FD repetitor CAN Bus 1 St.

  • Optički kabel omogućuje prijenos signala u okruženjima s visokim razinama EMC-a
  • CAN i CAN FD sučelja u jednom uređaju
  • Uštede troškova jednostavnijim ožičenjem
  • Veća pouzdanost sustava
  • Vrlo mali utjecaj na ponašanje sustava u stvarnom vremenu

Tehnički podaci

  • Prikazi: proces prijenosa / neispravan segment (dvije duo LED diode,
  • jedan po segmentu), snaga (jedna LED)
  • Sučelje CAN sabirnice: ISO 11898-2 s CAN prigušivačem. Dva vijčana priključka.
  • Dostupne su varijante sa i bez integriranih završnih otpornika.
  • CAN brzine prijenosa: do 1 Mbit/s
  • Sučelje CAN-FD sabirnice: ISO CAN-FD i neISO CAN-FD
  • CAN FD brzine prijenosa: brzina arbitraže do 1000 kbit/s, brzina prijenosa podataka do 8000 kbit/s. Brzine podataka provjerene su testovima. Moguće su korisnički definirane brzine prijenosa.
  • Oprez: Maksimalna brzina prijenosa podataka može se premašiti ovisno o specifičnim uvjetima primjene (duljina kabela, postavljene postavke, udaljene stanice, ...), ali se ni ona ne može postići.
  • Prolazno kašnjenje: približno 300 ns (odgovara približno 60 metara dužine sabirnice) od bakrenog priključka FO repetitora preko optičkih vlakana do bakrenog priključka drugog FO repetitora (bez
  • Vrijeme kašnjenja optičkog kabela; približno 5 ns / m)
  • FO odašiljač: Broadcom HFBR 1404Z, 820 nm
  • FO prijemnik: Broadcom HFBR 2402Z, 820 nm
  • FO linija: F-SMA konektor; Višemodni optički kabel (samo staklo); Preporučeno: 50/125 µm, 62,5 / 125 µm, također kompatibilno sa: 100/140 µm, 200 µm (obratite pažnju na maksimalnu duljinu kabela)
  • Maksimalna duljina kabela između repetitora: 50/125 µm: 1500 m, 62,5 / 125 µm: 2000 m
  • Napajanje: 9 - 36 V / DC, tip. 70 mA, max. 100 mA, preko vijčanih stezaljki
  • Galvanska izolacija: 1 kV DC / 1 sec, 500 V AC / 1 min; CAN 1 i CAN 2 i napajanje su međusobno galvanski odvojeni.
  • Raspon temperature: -20 ºC ... +70 ºC
  • Kućište, dimenzije: plastično kućište za DIN šinu, 22,5 x 105 x 120 mm
Vrsta proizvoda

CAN/CAN-FD repetitor

Sučelja (Advantech)

CAN Bus

Tip

CAN-CR110/FO

Min. radna temperatura

-20 °C

Pogonski napon (detalji)

9 - 36 (prikaz, stručni). V/DC

Pogonska tempratura

-20 °C (min)

dim.

(Š x V) 22.5 mm x 105 mm

Maks. potrošnja struje

100 mA

Visina

105 mm

Širina

22.5 mm

Proizvođač-br. dijela

1.01.0210.11020

Ambalaža bez plastike

ambalaža bez plastike

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2497723 Ixxat 1.01.0210.11020 CAN-CR110/FO CAN/CAN-FD repetitor CAN Bus 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 2497723 Ixxat 1.01.0210.11020 CAN-CR110/FO CAN/CAN-FD repetitor CAN Bus 1 St.

Opis

CAN-CR110 / FO se koristi za galvansko razdvajanje dva segmenta CAN / CAN FD mreže. Kao posebna značajka, repetitor odvaja neispravan segment od ostatka mreže kako bi preostala mreža mogla nastaviti s radom. Nakon što je kvar otklonjen, segment se automatski ponovno spaja na mrežu. Galvanska izolacija je implementirana i za CAN segmente i za napon napajanja.

Ovaj tekst je strojno preveden.

Isporuka uključuje

  • CAN-CR110 / FO
  • Priručnik
