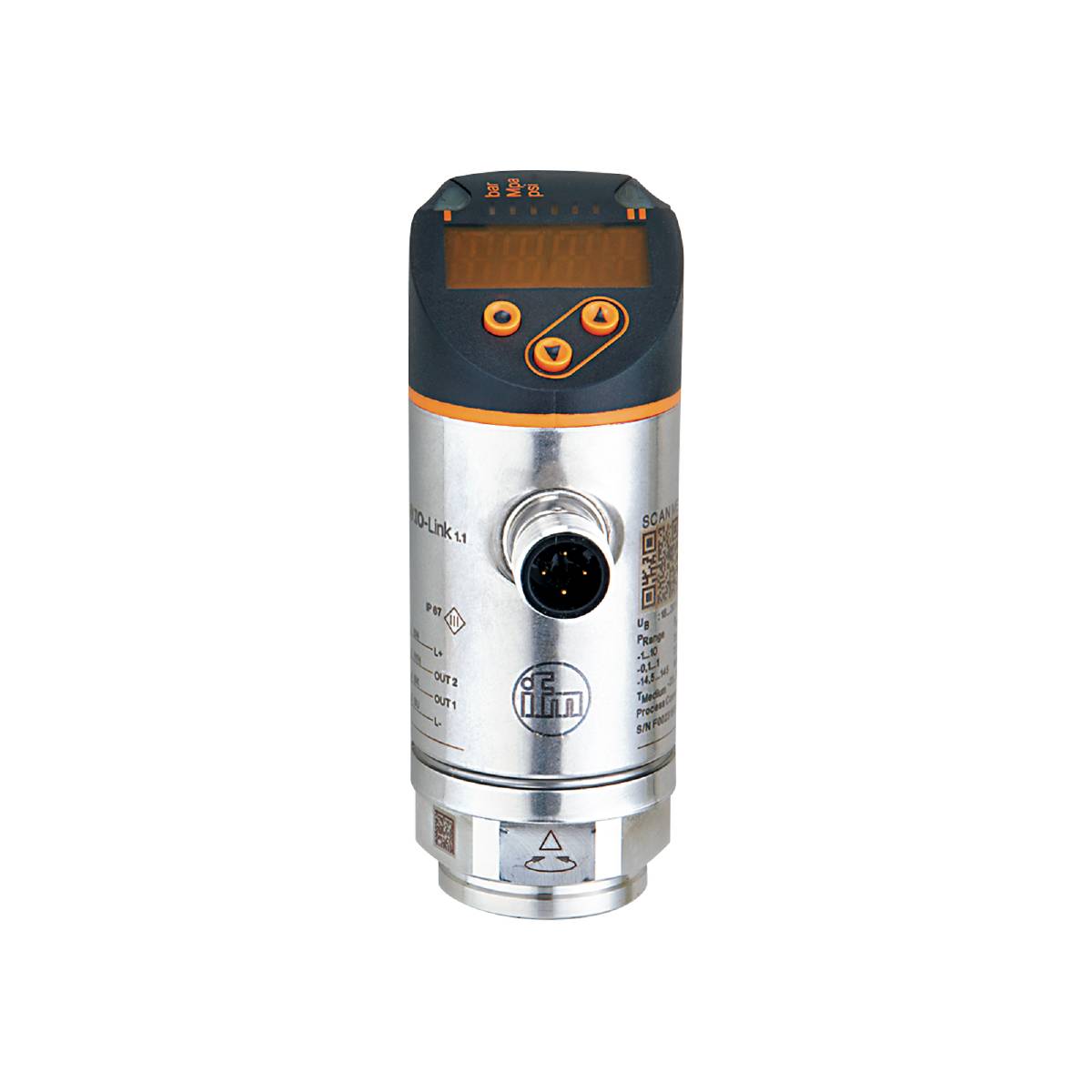

Slika slična
ifm Electronic tlačni senzor 1 St. PN3071 0 MPa do 25 MPa M12 1 otvarač, 1 zatvarač, analogni
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
tlačni senzor
Priključak
M12
Izvedba
nadtlak
Mjerno područje (Tlak) (maks.)
25 MPa
Pogonski napon maks.
30 V/DC
Tehnički list (PDF)
Broj
Ukupno (775,00 € / komad)
775,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
ifm Electronic tlačni senzor 1 St. PN3071 0 MPa do 25 MPa M12 1 otvarač, 1 zatvarač, analogni
- Programabilni sklopni izlaz s IO-Link i analognim izlazom
- Crveno-zeleni izmjenični zaslon za jasno označavanje dobrih područja
- Optimalno poravnanje zahvaljujući mogućnosti okretanja procesnog priključka
- Dugoročna stabilnost zahvaljujući visokoj otpornosti na preopterećenje
- Robustan dizajn za korištenje u teškim industrijskim okruženjima
- Praktičan rad putem gumba ili parametriranje putem IO-Linka
Tehnički podaci
- Analogni izlazni napon [V]: 0...10
- Struja analognog izlaza [mA]: 4...20
- Vrijeme odziva [ms]:< 3
- Broj analognih izlaza: 1
- Broj digitalnih izlaza: 1
- Broj ulaza i izlaza: Broj digitalnih izlaza: 1; Broj analognih izlaza: 1
- Zaslon: Jedinica za prikaz: 3 x LED, zelena (bar, psi, MPa); Preklopni status: 1 x LED, žuta; Mjerene vrijednosti: alfanumerički prikaz, crveno/zeleno 4 znamenke
- Čvrstoća na pritisak [MPa]: 50
- Čvrstoća na pritisak [psi]: 7250
- U koracima od - Tvornička postavka / CMPT = 2 [MPa]: 0,1
- U koracima od - Status_B Visoka razlučivost / CMPT = 3 [MPa]: 0,1
- IO-Link revizija: 1.1
- Karakteristično odstupanje krivulje:< ±0,25 (BFSL) /< ±0,5 (LS); (BFSL = najbolja ravna linija (postavka najmanje vrijednosti); LS = postavka granične točke)
- Mjerni raspon [MPa]: 0...25
- Mjerni element: metalna tankoslojna ćelija
- Min. udaljenost između SP i rP - Tvornička postavka / CMPT = 2 [MPa]: 0,2
- Min. udaljenost između SP i rP - Status_B Visoka razlučivost / CMPT = 3 [MPa]: 0,2
- Min. tlak pucanja [MPa]: 120
- Točka resetiranja rP - Tvornička postavka / CMPT = 2 [MPa]: 0,1...24,9
- Reset točka rP - Status_B Visoka razlučivost / CMPT = 3 [MPa]: 0,1...24,9
- Preklopna točka SP - Tvornička postavka / CMPT = 2 [MPa]: 0,2...25
- Preklopna točka SP - Status_B Visoka razlučivost / CMPT = 3 [MPa]: 0,2...25
- Raspon točnosti preklopne točke:< ±0,5
- SDCI standard: IEC 61131-9
- Vrsta prijenosa IO-Link: COM2 (38,4 kBaud)
- Temperatura okoline-1 [°C]: -25...80
- Raspon postotka ponovljivosti:< ±0,1; (tijekom temperaturnih fluktuacija< 10K)
- Moment pritezanja [Nm]: 25...35; (preporučeni zakretni moment; ovisi o podmazivanju, brtvi i opterećenju pritiskom)
- Primjena: za industrijsku uporabu
- Verzija zaštite od kratkog spoja: na taktu
- Izlazna funkcija: normalno otvoren / normalno zatvoren; (parametriranje)
- Izlazni signal: sklopni signal; analogni signal; IO veza; (podesivo)
- Potrebna master port klasa: A
- Vrijeme odgode spremnosti [s]:< 0.3
- Posebnost: pozlaćeni kontakti
- Radni napon [V]: 18...30 DC; (prema SEL/PEL)
- Prigušenje analognog izlaza dAA [s]: 0...4
- Procesna vrijednost prigušenja dAP [s]: 0...4
- Trajna nosivost struje sklopnog izlaza DC [mA]: 150; (200 (...60 °C) 250 (...40 °C))
- Prisutan element leptira za gas: ne (može se naknadno ugraditi)
- Vrsta tlaka: relativni tlak
- Čvrstoća na pritisak [bar]: 500
- Direktiva o tlačnoj opremi: Dobra inženjerska praksa; upotrebljivo za fluidne medije skupine 2; Tekućina grupe 1 medija na zahtjev
- Podesivo vrijeme odgode dS, dr [s]: 0...50
- Električna verzija: PNP
- Ukupni izlazi: 2
- Težina [g]: 231.000
- Odstupanje histereze:< ±0,25
- U koracima od - Tvornička postavka / CMPT = 2 [bar]: 1
- U koracima od - Tvornička postavka / CMPT = 2 [psi]: 20
- U koracima od - Status_B Visoka razlučivost / CMPT = 3 [bar]: 1
- U koracima od - Status_B Visoka razlučivost / CMPT = 3 [psi]: 1
- IO-Link funkcije (acikličke) - Tvornička postavka / CMPT = 2: Označavanje specifično za aplikaciju
- IO-Link funkcije (acikličke) - Status_B Visoka razlučivost / CMPT = 3: Označavanje specifično za aplikaciju
- Tlak rezolucije IO-Link - Tvornička postavka / CMPT = 2 [bar]: 1
- Tlak rezolucije IO-Link - Status_B Visoka razlučivost / CMPT = 3 [bar]: 0,1
- Komunikacijsko sučelje: IO-Link
- Zaštita od kratkog spoja: da
- Temperatura skladištenja [°C]: -40...100
- Dugoročna stabilnost:< ±0,05; (na 6 mjeseci)
- Maksimalno vrijeme porasta analognog izlaza [ms]: 3
- Maksimalno opterećenje [Ω]: 500
- Maks. pad napona sklopni izlaz DC [V]: 2,5
- Mediji: tekući i plinoviti mediji
- Temperatura medija [°C]: -25...80
- Mjerno područje [bar]: 0...250
- Mjerni raspon [psi]: 0...3620
- Min. udaljenost između SP i rP - Tvornička postavka / CMPT = 2 [bar]: 2
- Min. udaljenost između SP i rP - Tvornička postavka / CMPT = 2 [psi]: 20
- Min. udaljenost između SP i rP - Status_B Visoka razlučivost / CMPT = 3 [bar]: 2
- Min. udaljenost između SP i rP - Status_B Visoka razlučivost / CMPT = 3 [psi]: 19
- Min. tlak pucanja [bar]: 1200
- Min. tlak pucanja [psi]: 17400
- Min. ciklusi ispisa: 100 milijuna
- Min. otpor izolacije [MΩ]: 100; (500 V DC)
- Min. otpor opterećenja [Ω]: 2000
- Min. vrijeme ciklusa procesa - Tvornička postavka / CMPT = 2 [ms]: 2.3
- Min. vrijeme ciklusa procesa - Status_B Visoka razlučivost / CMPT = 3 [ms]: 3
- MTTF: 190
- Mogućnosti parametriranja: Histereza / prozor; normalno otvoren / normalno zatvoren; kašnjenje prebacivanja/niže brzine; prigušivanje; jedinica za prikaz; Strujni/naponski izlaz
- Profil - Tvornička postavka / CMPT = 2: Pametni senzor: varijabla podataka procesa; Identifikacija uređaja, dijagnostika uređaja
- Profil - Status_B Visoka razlučivost / CMPT = 3: Pametni senzor ED2: Digitalni mjerni senzor (0x000A), Identifikacija i dijagnoza (0x4000)
- Procesni priključak: navojni priključak G 1/4 unutarnji navoj M6 I
- Analogni procesni podaci: 1
- Binarni procesni podaci: 1
- Točka resetiranja rP - Tvornička postavka / CMPT = 2 [bar]: 1...249
- Točka resetiranja rP - Tvornička postavka / CMPT = 2 [psi]: 20...3600
- Reset točka rP - Status_B Visoka razlučivost / CMPT = 3 [bar]: 1...249
- Točka povratka rP - Status_B Visoka razlučivost / CMPT = 3 [psi]: 12...3608
- Uklopna frekvencija DC [Hz]:< 170
- Uklopna točka SP - Tvornička postavka / CMPT = 2 [bar]: 2...250
- Preklopna točka SP - Tvornička postavka / CMPT = 2 [psi]: 40...3620
- Preklopna točka SP - Status_B Visoka razlučivost / CMPT = 3 [bar]: 2...250
- Preklopna točka SP - Status_B Visoka razlučivost / CMPT = 3 [psi]: 30...3626
- Klasa zaštite: IP 65; IP67
- Razred zaštite: III
- SIO način rada: da
- Utični spoj: Raspored pinova: 0001 - Utični spoj: 1 x M12; Kodiranje: A; Kontakti: pozlaćeni
- Potrošnja struje [mA]:< 35
- Temperaturni koeficijent nulta točka: 0,2; (-25...80 °C)
- Raspon temperaturnog koeficijenta: 0,2; (-25...80 °C)
- Otpornost na preopterećenje: da
- Snaga vakuuma [mbar]: -1000
- Zaštita od obrnutog polariteta: da
- Watchdog integriran: da
- Materijali u kontaktu s medijem: 1.4542 (nehrđajući čelik / 17-4 PH / 630)
- Vrsta proizvoda
tlačni senzor
- Tip
PN3071
- Priključak
M12
- Izvedba
nadtlak
- Izlazi
PNP
- Izlazni signal (min.)
4 mA
- Izlazni signal (maks.)
20 mA
- Sučelja
IO-Link
- Mjerno područje (Tlak) (min.)
0 MPa
- Mjerno područje (Tlak) (maks.)
25 MPa
- Mjerno područje (Tlak)
0 MPa do 25 MPa
- min. pogonski napon
18 V/DC
- Pogonski napon maks.
30 V/DC
- Pogonski napon
18 - 30 V/DC
- Vrsta kontakta
1 otvarač
1 zatvarač
analogni
IP65/67
- Min. temperatura
-25 °C
- Maks. temperatura
80 °C
- Težina
0.2280 kg
- RoHS-konforno
Da
- Sadržaj
1 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3321290 ifm Electronic tlačni senzor 1 St. PN3071 0 MPa do 25 MPa M12 1 otvarač, 1 zatvarač, analogni
Upute za rad i sigurnost
Upute za rad i sigurnost 3321290 ifm Electronic tlačni senzor 1 St. PN3071 0 MPa do 25 MPa M12 1 otvarač, 1 zatvarač, analogni
Opis
ifm PN3071 Elektronički senzor tlaka
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
