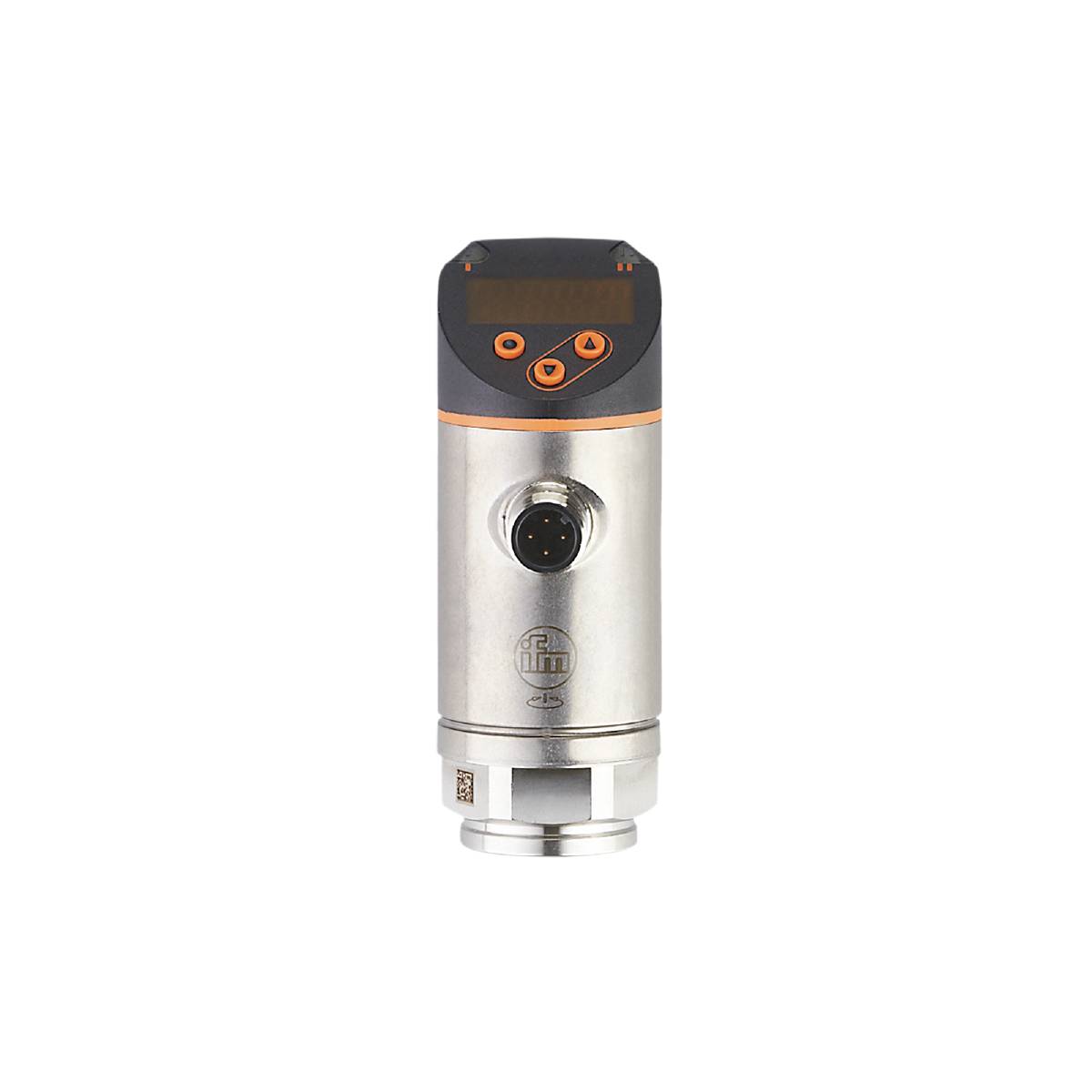

Slika slična
ifm Electronic tlačni senzor 1 St. PE2094 -0.1 MPa do 1 MPa M12 1 otvarač, 1 zatvarač, analogni
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
tlačni senzor
Priključak
M12
Izvedba
relativni tlak
Mjerno područje (Tlak) (maks.)
1 MPa
Pogonski napon maks.
30 V/DC
Tehnički list (PDF)
Broj
Ukupno (819,00 € / komad)
819,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
ifm Electronic tlačni senzor 1 St. PE2094 -0.1 MPa do 1 MPa M12 1 otvarač, 1 zatvarač, analogni
- Dva preklopna izlaza, jedan programibilan kao IO-Link i jedan kao analogni izlaz
- Crveno-zeleni izmjenični zaslon za jasno označavanje dobrih područja
- Optimalno poravnanje zahvaljujući mogućnosti okretanja procesnog priključka
- Dugoročna stabilnost zahvaljujući visokoj otpornosti na preopterećenje
- Robustan dizajn za korištenje u teškim industrijskim okruženjima
- Praktično upravljanje putem gumba ili parametriranje putem IO-Linka
Tehnički podaci
- Analogni izlazni napon [V]: 0...10; (skalabilno 1:5)
- Struja analognog izlaza [mA]: 4...20; (skalabilno 1:5)
- Analogna krajnja točka [bar]: 1...10
- Analogna krajnja točka [MPa]: 0,1...1
- Analogna krajnja točka [psi]: 14,6...145
- Analogna početna točka [bar]: -1...8
- Analogna početna točka [MPa]: -0,1...0,8
- Analogna početna točka [psi]: -14,6...116
- Vrijeme odziva [ms]:< 1.5
- Broj analognih izlaza: 1
- Broj digitalnih izlaza: 2
- Broj ulaza i izlaza: Broj digitalnih izlaza: 2; Broj analognih izlaza: 1
- Zaslon: Jedinica za prikaz: 3 x LED, zelena (bar, psi, MPa); Preklopni status: 2 x LED, žuta; Mjerene vrijednosti: alfanumerički prikaz, crveno/zeleno 4 znamenke
- Čvrstoća na pritisak [MPa]: 7,5
- Čvrstoća na pritisak [psi]: 1087
- U koracima od [MPa]: 0,002
- IO-Link revizija: 1.1
- Karakteristično odstupanje krivulje:< ±0,25 (BFSL) /< ± 0,5 (LS); (Prigušivanje 1:1; BFSL = najbolja ravna linija (postavka minimalne vrijednosti); LS = postavka granične točke)
- Mjerno područje [MPa]: -0,1...1
- Mjerni element: keramičko-kapacitivna ćelija za mjerenje tlaka
- Min. tlak pucanja [MPa]: 15
- Reset točka rP [MPa]: -0,098...0,996
- Preklopna točka SP [MPa]: -0,094...1
- Raspon točnosti preklopne točke:< ±0,4; (Smanjivanje 1:1)
- SDCI standard: IEC 61131-9
- Vrsta prijenosa IO-Link: COM2 (38,4 kBaud)
- Temperatura okoline-1 [°C]: -25...80
- Raspon postotka ponovljivosti:< ±0,1; (tijekom temperaturnih fluktuacija< 10K; Smanjite 1:1)
- Moment pritezanja [Nm]: 25...35; (preporučeni zakretni moment; ovisi o podmazivanju, brtvi i opterećenju pritiskom)
- Primjena: za industrijsku upotrebu
- Verzija zaštite od kratkog spoja: na taktu
- Izlazna funkcija: normalno otvoren / normalno zatvoren; (parametriranje)
- Izlazni signal: sklopni signal; analogni signal; IO veza; (podesivo)
- Potrebna master port klasa: A
- Vrijeme odgode pripravnosti [s]: 0,3
- Posebnost: pozlaćeni kontakti
- Radni napon [V]: 18...30 DC; (prema SEL/PEL)
- Prigušenje analognog izlaza dAA [s]: 0...4
- Procesna vrijednost prigušenja dAP [s]: 0...4
- Trajna nosivost struje sklopnog izlaza DC [mA]: 250
- Prisutan element leptira za gas: ne (može se naknadno ugraditi)
- Vrsta tlaka: relativni tlak
- Čvrstoća na pritisak [bar]: 75
- Direktiva o tlačnoj opremi: dobra inženjerska praksa; upotrebljivo za fluidne medije skupine 2; Tekućina grupe 1 medija na zahtjev
- Podesivo vrijeme odgode dS, dr [s]: 0...50
- Električna verzija: PNP/NPN
- Ukupni izlazi: 2
- Težina [g]: 236,500
- Napomene o točnosti/odstupanju: Točnost preklopne točke, karakteristično odstupanje krivulje prema DNVGL:< ±1%
- Odstupanje histereze:< ±0,1; (Smanjivanje 1:1)
- U koracima od [bar]: 0,02
- U koracima od [psi]: 0,2
- Komunikacijsko sučelje: IO-Link
- Zaštita od kratkog spoja: da
- Temperatura skladištenja [°C]: -40...100
- Dugoročna stabilnost:< ±0,05; (Smanjenje 1:1; na 6 mjeseci)
- Maksimalno vrijeme porasta analognog izlaza [ms]: 3
- Maksimalno opterećenje [Ω]: 500
- Maks. pad napona sklopni izlaz DC [V]: 2
- Mediji: tekući i plinoviti mediji
- Temperatura medija [°C]: -25...80
- Mjerno područje [bar]: -1...10
- Mjerni raspon [psi]: -14,6...145
- Min. tlak pucanja [bar]: 150
- Min. tlak pucanja [psi]: 2175
- Min. ciklusi ispisa: 100 milijuna
- Min. otpor izolacije [MΩ]: 100; (500 VDC)
- Min. otpor opterećenja [Ω]: 2000
- Min. vrijeme ciklusa procesa [ms]: 2.3
- MTTF: 161
- Mogućnosti parametriranja: Histereza / prozor; normalno otvoren / normalno zatvoren; kašnjenje prebacivanja/niže brzine; prigušivanje; jedinica za prikaz; Strujni/naponski izlaz
- Profili: Pametni senzor: varijabla procesnih podataka; Identifikacija uređaja, dijagnostika uređaja
- Procesni priključak: navojni priključak G 1/4 unutarnji navoj
- Analogni procesni podaci: 1
- Binarni procesni podaci: 2
- Točka preklopa rP [bar]: -0,98...9,96
- Točka preklopa rP [psi]: -14,2...144,4
- Uklopna frekvencija DC [Hz]:< 500
- Uklopna točka SP [bar]: -0,94...10
- Preklopna točka SP [psi]: -13,6...145
- Klasa zaštite: IP 65; IP67
- Razred zaštite: III
- SIO način rada: da
- Utični spoj: Raspored pinova: 0001 - Utični spoj: 1 x M12; Kodiranje: A; Kontakti: pozlaćeni
- Potrošnja struje [mA]:< 35
- Temperaturni koeficijent nulta točka: 0,2; (-25...80 °C)
- Raspon temperaturnog koeficijenta: 0,2; (-25...80 °C)
- Otpornost na preopterećenje: da
- Snaga vakuuma [mbar]: -1000
- Zaštita od obrnutog polariteta: da
- Watchdog integriran: da
- Materijali u dodiru s medijem: 1.4404 (nehrđajući čelik / 316L); Al2O3 (99,9%; keramika); EPDM
- Vrsta proizvoda
tlačni senzor
- Tip
PE2094
- Priključak
M12
- Izvedba
relativni tlak
- Izlazi
PNP
NPN
- Izlazni signal (min.)
4 mA
- Izlazni signal (maks.)
20 mA
- Sučelja
IO-Link
- Rezolucija
0.02 bar
- Mjerno područje (Tlak) (min.)
-0.1 MPa
- Mjerno područje (Tlak) (maks.)
1 MPa
- Mjerno područje (Tlak)
-0.1 MPa do 1 MPa
- min. pogonski napon
18 V/DC
- Pogonski napon maks.
30 V/DC
- Pogonski napon
18 - 30 V/DC
- Vrsta kontakta
1 otvarač
1 zatvarač
analogni
- Tlak pucanja
150 bar
- Priključak za crijevo
G1/4 IG
- Min. temperatura
-25 °C
- Maks. temperatura
80 °C
- Težina
236.500 g
- RoHS-konforno
Da
- Sadržaj
1 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3321403 ifm Electronic tlačni senzor 1 St. PE2094 -0.1 MPa do 1 MPa M12 1 otvarač, 1 zatvarač, analogni
Upute za rad i sigurnost
Upute za rad i sigurnost 3321403 ifm Electronic tlačni senzor 1 St. PE2094 -0.1 MPa do 1 MPa M12 1 otvarač, 1 zatvarač, analogni
Opis
ifm PE2094 Elektronički senzor tlaka
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
