Slika slična

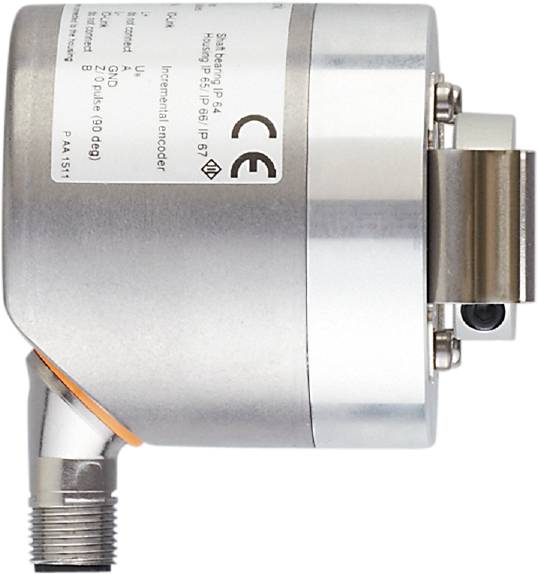

ifm Electronic inkrementalni sinkroni davač 1 St. RO3101 magnetski 58.5 mm
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
sinkroni davač
Izvedba
inkrementalni
min. pogonski napon
4.75 V/DC
Pogonski napon maks.
30 V/DC
Priključak
M12
Tehnički list (PDF)
Broj
Ukupno (329,00 € / komad)
349,00 €
-6 %
329,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
ifm Electronic inkrementalni sinkroni davač 1 St. RO3101 magnetski 58.5 mm
- Definirana sekvenca impulsa za pouzdanu detekciju brzina
- Visoka klasa zaštite za zahtjeve industrije hrane i pića
- Visoka otpornost na udarce i vibracije zahvaljujući principu magnetskog skeniranja
- Razlučivost koja se može slobodno programirati od 1... 10.000
Tehnički podaci
- Mjere [mm]: Ø 58,5 / L = 69
- Sustav skeniranja: magnetski
- Razlučivost: 1...10000; (parametriranje; tvornička postavka: 1024) linija
- Princip rada rotacijskog kodera: inkrementalni
- Kut enkodera točnosti [°]: 0,1
- IO-Link revizija: 1.1
- Vrsta prijenosa IO-Link: COM2 (38,4 kBaud)
- Temperatura okoline-1 [°C]: -40...85
- Moment pritezanja [Nm]:< 0,7; (montažni vijak)
- Montažna prirubnica: Ø 58,5 mm
- Vrijeme odgode pripravnosti [s]: 0,5
- Radni napon [V]: 4,75...30 DC
- Zakretni moment referentne temperature [°C]: 20
- Dubina ugradnje osovine [mm]: 27
- Električna verzija: HTL/TTL
- Težina [g]: 430.000
- Komunikacijsko sučelje: IO-Link
- Zaštita od kratkog spoja: da
- Temperatura skladištenja [°C]: -40...85
- Maks. početni moment [Nm]: 2
- Maks. aksijalni pomak osovine [mm]: 0,5
- Maksimalna električna brzina [rpm]: 12000
- Maks. mehanička brzina [rpm]: 12000
- Max dopuštena relativna vlažnost [%]: 95; (Kondenzacija nije dopuštena)
- Min. vrijeme ciklusa procesa [ms]: 2.3
- MTTF: 292
- Mogućnosti parametriranja: Rezolucija; smjer rotacije; HTL; TTL
- Fazni pomak A i B [°]: 90
- Preklopna frekvencija [kHz]: 1000
- Klasa zaštite: IP 65; IP66; (Strana kućišta: IP 67; strana osovine: IP 65)
- Razred zaštite: III
- SIO način rada: da
- Utični spoj: Raspored pinova: 0063 - Utični spoj: 1 x M12, radijalan, može se koristiti i aksijalno; Kodiranje: A; Tijelo ručke: 1.4401 (nehrđajući čelik / 316); Maksimalna duljina kabela: 100 m; (IO-Link: maks. 20 m)
- Potrošnja struje [mA]:< 150
- Zaštita od obrnutog polariteta: da
- Dizajn osovine: šuplja osovina otvorena s jedne strane
- Promjer osovine [mm]: 12
- Materijal osovine: nehrđajući čelik
- Vrsta proizvoda
sinkroni davač
- Tip
RO3101
- Izvedba
inkrementalni
- Tehnologija
magnetski
- min. pogonski napon
4.75 V/DC
- Pogonski napon maks.
30 V/DC
- Pogonski napon
4.75 - 30 V/DC
- Sučelja
IO-Link
- Priključak
M12
- Orijentacija (povezivanje)
radijalan
- Koraci na okretaj
10000
- Promjer prirubnice
58.5 mm
- Tip osovine
šuplja osovina
- Dubina vratila
27 mm
- Promjer osovine
12 mm
- Materijal (prirubnica)
aluminij
- Materijal (osovina)
nehrđajući čelik
- Materijal kućišta
nehrđajući čelik
- Točnost
0.1°
- Min. temperatura
-40 °C
- Maks. temperatura
85 °C
IP65
IP66
- Dužina
69 mm
- Visina
69 mm
- Promjer
58.5 mm
- dim.
(Ø x V) 58.5 mm x 69 mm
- RoHS-konforno
Da
- Sadržaj
1 St.
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3320442 ifm Electronic inkrementalni sinkroni davač 1 St. RO3101 magnetski 58.5 mm
Upute za rad i sigurnost
Upute za rad i sigurnost 3320442 ifm Electronic inkrementalni sinkroni davač 1 St. RO3101 magnetski 58.5 mm
Opis
ifm RO3101 Koder šuplje osovine otvoren s jedne strane
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
