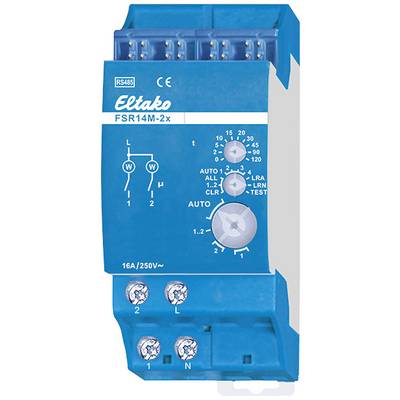

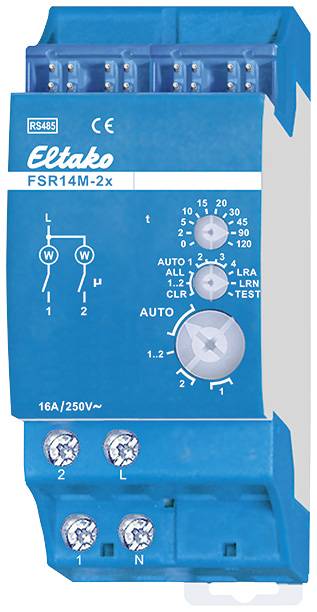

FSR14M-2x Eltako RS485-Bus aktivator uklapanja za sabirnicu regal za uređaje Rasklopna snaga (maks.) 2000 W

Impulsni sklopni relej s 2 kanala i mjerenjem aktivne snage. 1+1 NO kontakt bez potencijala 16A/250V AC, 230V LED žarulje do 600W, žarulje sa žarnom niti 2000W. Dvosmjerno. Gubitak u stanju mirovanja samo 0,1 vata. Modularni instalacijski uređaj za montažu na montažnu šinu DIN-EN 60715 TH35. 2 jedinice razmaka = 36 mm širine, 58 mm dubine. Priključak na Eltako RS485 bus. Križno ožičenje sabirnice i napajanje s kratkospojnikom. Trenutna snaga se mjeri odvojeno za svaki kanal i prenosi na sabirnicu - npr. za prijenos na vanjsko računalo - te također šalje u radio mrežu preko FAM14. Maksimalna struja kao zbroj preko oba kontakta je 16 A, tako da je potreban osigurač s najviše 16 A na L. Prebacivanje kontakata u prijelazu nule radi zaštite kontakata i svjetiljki. Ako opskrbni napon nestane, status prekidanja se zadržava. Kada se napon napajanja vrati, on se isključuje na definiran način. Kanali se mogu učiti neovisno jedan o drugom kao ES i/ili ER kanali. Kontrola scene: Nekoliko kanala jednog ili više FSR14M-2x za jednu scenu svaki se može uključiti ili isključiti s jednim od četiri kontrolna signala tipke s dvostrukom tipkom koja je naučena kao tipka scene. Središnje naredbe na osobnom računalu šalju se bežičnim softverom za vizualizaciju i kontrolu zgrade GFVS. Da biste to učinili, podučite jedan ili više FSR14M-2x na računalu. Gumbi se učitavaju pomoću rotirajućih prekidača i 2 kanala se testiraju ako je potrebno. Za normalan rad, srednji i donji okretni prekidač tada se postavljaju na AUTO. S gornjom okretnom sklopkom, EW vrijeme (0-120 sekundi) za releje ili RV vrijeme (0-120 minuta) za impulsne sklopke postavlja se jednako za sve kanale. Ako se uče bežični senzori pokreta/svjetline FBH (master) i/ili FBH (slave), prag uključivanja pri kojem se rasvjeta uključuje ili isključuje postavlja se zasebno za svaki kanal s gornjom okretnom sklopkom. Postavke gornjeg okretnog prekidača prema uputama za uporabu. Ako su uključeni radijski senzori svjetline, gornjom okretnom sklopkom postavlja se prag uključivanja, zasebno za svaki kanal, pri čemu se rasvjeta uključuje ili gasi ovisno o svjetlini (od cca. 0lux u poziciji 0 do cca. 50lux u mjesto 120). Histereza od približno 300 luksa između uključivanja i isključivanja je trajno postavljena. Dodatno postavljeno vrijeme RV se zanemaruje. Samo jedan FBH (master) ili FAH može se podučavati po kanalu. Međutim, FBH (master) ili FAH se mogu poučavati na nekoliko kanala. Ako su bežični kontakti prozora/vrata FTK ili senzor ručke prozora FFG7B naučeni, različite funkcije se mogu postaviti srednjim okretnim prekidačem u položajima AUTO 1 do AUTO 4 i može se povezati najviše 116 FTK: AUTO 1 = prozor zatvoren, zatim izlaz aktivan. AUTO 2 = prozor otvoren, zatim izlaz aktivan. U položajima AUTO 3 i AUTO 4, FTK programirani na kanalu automatski se povezuju. S AUTO 3, svi FTK moraju biti zatvoreni tako da se radni kontakt zatvori (npr. za kontrolu klime). S AUTO 4, otvoren FTK je dovoljan za zatvaranje normalno otvorenog kontakta (npr. za alarmnu poruku ili za uključivanje napajanja nape). Jedan ili više FTK-a može se naučiti u nekoliko kanala tako da su različite funkcije moguće istovremeno po FTK-u. Nakon nestanka struje, veza se uspostavlja nakon 15 minuta s novim signalom iz FTK ili sa sljedećim izvješćem o statusu. Dodatno postavljeno vrijeme RV se zanemaruje. Rad s radio dimnim alarmnim uređajima FRW ili senzorima za vodu prema uputama za uporabu. LED ispod gornjeg okretnog prekidača prati proces učenja u skladu s uputama za rad i kratkim treptanjem označava upravljačke naredbe tijekom rada.
