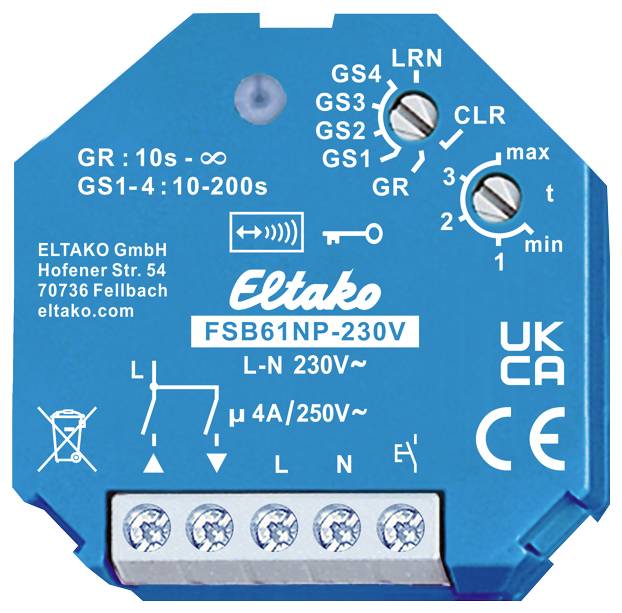

FSB61NP-230V Eltako radijski pokretač zatvarača element za sjenčanje podžbukna

Radio aktuator 230V. 1+1 NO kontakt, nije bez potencijala 4A/250V AC, za rolete i elemente za zasjenjivanje. Moguće je aktivirati šifrirani radio, dvosmjerni radio i repetitor. Gubitak u stanju mirovanja samo 0,9 vata. Za podžbuknu montažu. Duljina 45 mm, širina 45 mm, dubina 33 mm. Napon napajanja, uključivanja i upravljanja lokalno 230V. U slučaju nestanka opskrbnog napona, sustav se isključuje na definiran način. Uz radio upravljački ulaz putem interne antene, ovim radijskim aktuatorom se također može upravljati lokalno s konvencionalnim 230V kontrolnim gumbom koji se može instalirati ispred njega. Od tjedna proizvodnje 36/19, tipka za smjer prema dolje može se spojiti preko diode RTD (bilo koji polaritet). Drugi gumb za smjer prema gore spojen je izravno na upravljački ulaz. Na 1 Kontrolni impuls prema dolje, FSB61 prebacuje upravljački ulaz na tipku za smjer. Kako bi se upravljački ulaz prebacio natrag na univerzalni gumb, potrebno je nakratko isključiti napon napajanja. Šifrirani senzori se mogu naučiti. Dvosmjerni radio i/ili funkcija repetitora mogu se uključiti. Svaka promjena statusa i primljeni telegrami centralne kontrole zatim se potvrđuju radiotelegramom. Ovaj radiotelegram može se učiti u druge aktuatore, GFVS softver i u univerzalne zaslone. S gornjim okretnim prekidačem u položaju LRN, dodijeljeno je do 35 bežičnih tipkala, od kojih su jedna ili više centralna tipkala za upravljanje. Zatim se odabire željena funkcija ovog prekidača prenaponske skupine: GS1 = grupni prekidač s upravljanjem tipkama i odgodom otpuštanja u sekundama. Radio gumb s funkcijom gore-stop-dolje-stop može se naučiti kao univerzalni gumb, kao i radio gumb kao gumb za smjer. Položaj sklopke OTVORENO posebno se aktivira pritiskom tipke na vrhu. Položaj prekidača DOLJE posebno se aktivira pritiskom na gumb ispod. Još jedan impuls ključa u istom smjeru odmah prekida proces. Međutim, s impulsom ključa u drugom smjeru, sustav se zaustavlja i prebacuje u suprotni smjer nakon pauze od 500 ms. Centralna upravljačka dinamika sa i bez prioriteta može se izvršiti. GS2 = grupni prekidač kao GS1, središnja tipka uvijek bez prioriteta. GS3 = grupni prekidač poput GS2, dodatno s funkcijom preokreta dvostrukim klikom za lokalnu tipku kao i odgovarajućim programiranim radio gumbom kao univerzalnim gumbom: Nakon dvostrukog klika, zavjesa se pomiče u suprotnom smjeru dok se ne zaustavio kratkim dodirom. GS4 = Grupni prekidač kao GS2, dodatno s funkcijom okretanja vrha: Kontrolna tipka je u početku statična. Relej je pod naponom sve dok je tipka pritisnuta, tako da se roleta može kratkim impulsima okrenuti u suprotnom smjeru. GR = grupni relej. Sve dok je bežično tipkalo zatvoreno, kontakt je zatvoren, nakon čega se ponovno otvara. Sa sljedećim radio signalom, drugi kontakt se zatvara, itd. Kontrola scene sjenčanja: S kontrolnim signalom s tipke s dvostrukom klackalicom koja je naučena kao tipka za scenu, mogu se pozvati do 4 prethodno pohranjena vremena izvođenja. Kada se njima upravlja putem softvera GFVS, naredbe za vožnju gore i dolje mogu se pokrenuti s točnom informacijom o vremenu putovanja. Budući da aktuator javlja točno vrijeme provedeno nakon svake aktivnosti, čak i kada se pomicanje pokreće gumbom, položaj sjenčanja uvijek se ispravno prikazuje u GFVS softveru. Položaj se automatski sinkronizira kada se dosegne gornji i donji krajnji položaj. Ako se uz tipku za scenu podučava bežični vanjski senzor svjetline, programirane scene 1, 2 i 4 izvršavaju se automatski ovisno o vanjskom osvjetljenju. Odgoda isključivanja u položaju zaustavljanja postavlja se u sekundama pomoću donjeg okretnog prekidača. Vrijeme odgode stoga mora biti odabrano najmanje onoliko koliko je potrebno da se element za zasjenjivanje ili roleta pomakne iz jednog krajnjeg položaja u drugi. Ako je bežični kontakt za prozor/vrata FTK ili senzor prozorske ručke FFG7B-rw naučen, zaštita od zaključavanja postavlja se kada su vrata otvorena, što sprječava centralni dolje i scenu dolje. LED prati proces učenja u skladu s uputama za uporabu i kratkim treptanjem označava naredbe radijskog upravljanja tijekom rada.

Ovaj tekst je strojno preveden.
