BPS55 Blister-Pack Schalten Eltako radijski početni komplet-energija nadgradnja, podžbukna Rasklopna snaga (maks.) 2000

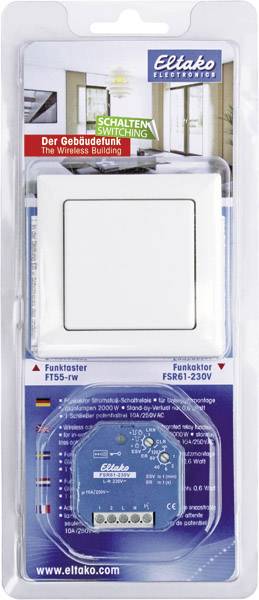

Prebacivanje blister pakiranja uključuje bežični bežični tipki FT55 bez baterije i čistog bijelog sjaja, kao i sklopku FSR61-230V s funkcijom prekidača impulsa. FT55-wg: bežični gumb, vani 80x80mm, unutarnja dimenzija okvira 55x55mm, visina 15mm. Stvara energiju za radio telegrame čak i kad se pritisne gumb, dakle bez priključnog kabela i bez gubitka u stanju pripravnosti. Opseg isporuke uključuje okvir R, klackalicu W55, dvostruku klackalicu DW55 (sve iste boje), montažni okvir BRF, držač ploče HP, radio modul i ljepljivi film. Radio tipke s prekidačem mogu slati dva procjenjivačka signala: pritisnite prekidač na vrhu i pritisnite okidač na dnu. Radio tipke s dvostrukim klackalicama mogu proizvesti četiri provjerljiva signala
slanje: Pritisnite dva rockera gore i dolje. Držač ploče može se pričvrstiti na ravnu površinu ili zalijepiti na zid, staklo ili namještaj pomoću priloženog ljepljivog filma. Preko 55 mm sklopne kutije rukavi u kutiji koriste se za pričvršćivanje vijcima. Tada se svjetlo FTB radio gumba može postaviti i na držač ploče odostraga. Dupli rocker je zaskočen na tvorničkom modulu. Ako želite zamijeniti veliku klackalicu, povucite polovicu klackalice prema naprijed i nemojte ih savijati prema sredini. Zatim pritisnite veliku kameru tako da se njezine oznake 0 i na stražnjoj strani podudaraju s radijskim modulom. Prilikom postavljanja, set ploče za držanje s okvirom i okvirom za ugradnju? ljepite dalje s hvatačima na vrhu i dnu. Onda postavljeni radio modul s rockerom? Označavanje 0 uvijek na poleđini? klikni na svoje mjesto. Prije zavrtanja odvojite okvir s držačem s držača. Da biste to učinili, pritisnite hvatače držača držača prema van. Onda držač ploče? zavijte s hvataljkama na vrhu i na dnu, pritisnite ga na okvir s montažnim okvirom i postavljeni radio modul s klackalicom? Uvijek na stražnjoj strani stavite oznaku 0. Za pričvršćivanje vijcima preporučujemo protu-ugradne vijke od nehrđajućeg čelika 2,9x25 mm, DIN 7982 C. Oba s naglavcima 5x25mm i na 55mm razvodnim kutijama. Okvir Eltako može se u bilo kojem trenutku zamijeniti okvirom unutarnje dimenzije 55x55mm drugih proizvođača. Radio modul sadržan u radijskom gumbu može se upisati u skladu s uputama za uporabu na šifrirani način u svim pokretačima šifriranja serije 61 i 71, kao i u FAM14. Za to je potreban radio šifriranje radio-tipke FTVW. Pokretači koji se mogu šifrirati nose ključni piktogram. FSR61-230V: 1 NO bez potencijala 10A / 250V AC, žarulje sa žarnom niti 2000 vata, odgođeno oslobađanje s upozorenjem o isključivanju i stalnim svjetlom pri uključivanju. Šifrirani radio, dvosmjerni radio i repetitor mogu se aktivirati. Gubitak u pripravnosti samo 0,8 vata. Za poravnavanje. 45 mm dugačak, 45 mm širok, 33 mm dubok. Lokalni napon i regulacija napon 230V. Ako napon napajanja ne uspije, status komutacije se zadržava. Kad se napon napajanja ponavlja, isključuje se na definirani način. Nakon instalacije pričekajte automatsku kratku sinkronizaciju prije nego što se prebačeni potrošač spoji na mrežu. Pored ulaza radijskog upravljanja putem interne antene, ovim se radio upravljanjem može lokalno upravljati i pomoću konvencionalnog upravljačkog gumba koji se može instalirati ispred njega. Struja žarulje sa žarnom niti nije dopuštena. Šifrirani senzori mogu se podučavati od proizvodnog tjedna 11/14. Dvosmjerni radio i / ili funkcija repetitora mogu se uključiti. Svaka promjena statusa i dolazni centralni upravljački telegram potvrđuju se radiogramom. Ovaj se telegram može podučavati u ostalim aktuatorima, softveru GFVS i na univerzalnim ekranima. Kontrola scene: Uz jedan od četiri kontrolna signala tipke podučavane kao tipka za scenu s dvostrukim prekidačem, nekoliko FSR61 može se uključiti ili isključiti za scenu. S gornjim okretnim prekidačem u položaju LRN dodijeljeno je do 35 radio tipki, jedna ili više središnjih upravljačkih tipki. Dodatno, kontakti radio-vrata i vrata sa funkcijom NO ili NC kada je prozor otvoren, radio-vanjski senzori svjetline FAH i detektor radio-kretanja FBH. Tada je odabrana željena funkcija ovog releja za uključivanje impulsa: ER = sklopni relej. ESV = impulsni prekidač. Ako je potrebno s odgodom puštanja, tada + stalno svjetlo tipke = ESV s trajnim svjetlom tipkovnice, + upozorenje o isključivanju = ESV s upozorenjem o isključivanju, + kontinuirano svjetlo tipke i upozorenje o isključivanju = ESV s trajnim svjetlom tipke i upozorenjem o isključivanju. Kada se uključi stalno svjetlo gumba, gumbi se mogu prebaciti na neprekidno svjetlo duže od 1 sekunde, koje se automatski isključuje nakon 2 sata ili se može isključiti pritiskom na tipke. Kad se aktivira pred-upozorenje o isključivanju, osvjetljenje treperi oko 30 sekundi prije isteka vremena i ukupno 3 puta u kraćim i kraćim intervalima. Ako su uključene lampice za upozorenje i trajno svjetlo gumba, upozorenje o isključivanju događa se tek nakon što se trajno svjetlo automatski isključi. Pomoću donjeg okretnog prekidača u ESV funkciji može se odgoditi otpuštanje od 2 do 120 minuta. U položaju beskonačno normalna impulzna sklopka funkcionira ES bez odgode otpuštanja, bez stalnog svjetla tipke i bez prethodnog upozorenja. U položaju ER = sklopni relej druge rotacijske sklopke, ovaj drugi okretni prekidač ispunjava funkciju sigurnosti i uštede energije u postavkama osim beskonačnosti: Ako naredba za isključivanje nije prepoznata, npr. Zbog zaglavljenog ili previše brzopletog gumba, relej prebacuje između 2 i 120 sekundi automatski prilagodljivo vrijeme. Ako se podučava FTK, ova se funkcija vremena isključuje. Prekidač sumraka s ugrađenim radio senzorom vanjske svjetline FAH i detekcijom pokreta s programiranim radio detektorom kretanja FBH prema uputama za uporabu. LED prati postupak poučavanja u skladu s uputama za uporabu i pokazuje radnje upravljačkih naredbi tijekom rada kratkim bljeskanjem.
