digitalni osciloskop Rigol DS1104Z Plus 100 MHz 4-kanalni 1 GSa/s 24 Mpts 8 Bit Kalibriran po (DakkS akreditirani labora
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (975,00 € / komad)
975,00 €
sa PDV-om
Istaknuti proizvodi i detalji

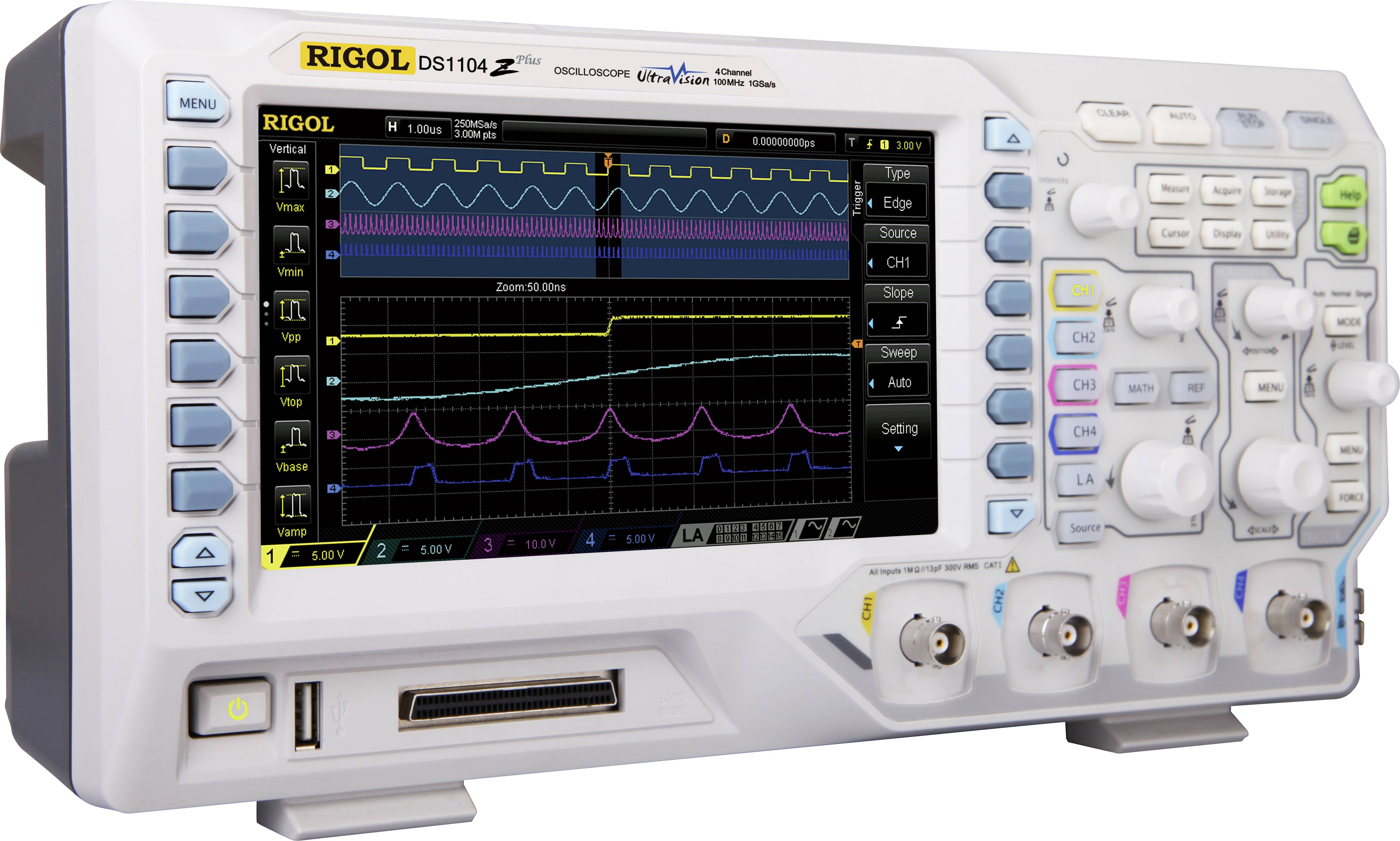

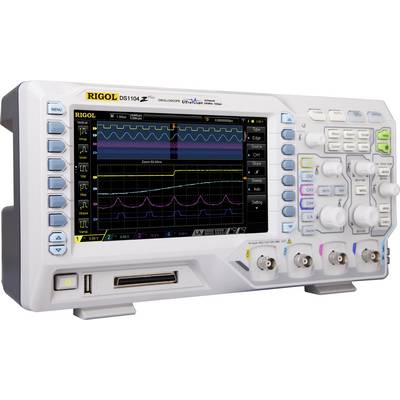

digitalni osciloskop Rigol DS1104Z Plus 100 MHz 4-kanalni 1 GSa/s 24 Mpts 8 Bit Kalibriran po (DakkS akreditirani laboratorij (dakks)) digitalni osciloskop s memorijom (ods)
- 100 MHz
- Broj analognih ulaza maks. 4
Tehnički podaci
- Vrsta proizvoda
digitalni osciloskop
- Pojasna širina
100 MHz
- Razina uzorkovanja po kanalu
1 GSa/s
- Prikaz
TFT ekran u boji
- Razlučivost
8 Bit
- Veličina ekrana
17,78 cm
- Određene značajke osciloskopa
digitalni osciloskop s memorijom (ods)
- Vremenska osnova
5 ns - 50 s / div
- Broj analognih ulaza maks.
4
DakkS akreditirani laboratorij (dakks)
- Kategorija mjerenja
CAT I
CAT II 300 V
- Vertikalni otklon
1 mV - 10 V/div
- Ulazna impendacija
1 MΩ
- Ulazna veza
AC, DC, GND
- Ulazni napon
300 V
- Opskrba naponom
115 V/AC;230 V/AC
- dim.
(D x Š x V) 122 x 313 x 161 mm
- Težina
3.2 kg
- Prikaz
800 x 480 piksel
- Širina
313 mm
- Visina
161 mm
- Dužina
122 mm
- Sučelja
USB
USB domaćin
Ethernet
- Dubina memorije/kanala
24 Mpts
- Tip
DS1104Z Plus
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 1423229 digitalni osciloskop Rigol DS1104Z Plus 100 MHz 4-kanalni 1 GSa/s 24 Mpts 8 Bit Kalibriran po (DakkS akreditirani labora
Upute za rad i sigurnost
Upute za rad i sigurnost 1423229 digitalni osciloskop Rigol DS1104Z Plus 100 MHz 4-kanalni 1 GSa/s 24 Mpts 8 Bit Kalibriran po (DakkS akreditirani labora
Upute za rad i sigurnost 1423229 digitalni osciloskop Rigol DS1104Z Plus 100 MHz 4-kanalni 1 GSa/s 24 Mpts 8 Bit Kalibriran po (DakkS akreditirani labora
Informacije
Informacije 1423229 digitalni osciloskop Rigol DS1104Z Plus 100 MHz 4-kanalni 1 GSa/s 24 Mpts 8 Bit Kalibriran po (DakkS akreditirani labora
Opis
Model DS1104Z Plus je digitalni osciloskop 100 MHz s 4-kanalnim osciloskopom s izvanrednim svojstvima. LAN i USB kontrola standardni su, kao i mnoge matematičke funkcije.
Model DS1074Z Plus ugradio je mnoštvo funkcija i posebnih značajki bez plaćanja dodatnog troška.
Dodatne funkcije se opcionalno mogu aktivirati pomoću softverskog ključa. To znači da osciloskop uvijek ostaje u toku čak i uz povećane potrebe za mjerenjima.
Prikazane mjerne krivulje mogu se pohraniti izravno na opcijski USB stick preko prednjeg USB domaćina ili prenijeti na računalo putem stražnje USB utičnice.
Veliki monitor od 17,78 cm TFT u boji pouzdano prikazuje sve detalje.
Brzina uzorkovanja po kanalu je 500 MSa / s i grupirana je u jednokanalnom radu, tako da se postiže brzina uzorkovanja do 1 GSa / s.
UltraVision tehnologija omogućuje prikaz ovisnog područja o intenzitetu i prekrivajuća se područja signala te dubina memorije od 24 Mpts za detaljan prikaz signala.
Ove funkcionalnosti čine DS1104Z Plus izvanrednim mjernim uređajem koji se može prilagoditi vašim potrebama mjerenja.
Ovaj tekst je strojno preveden.
Model DS1074Z Plus ugradio je mnoštvo funkcija i posebnih značajki bez plaćanja dodatnog troška.
Dodatne funkcije se opcionalno mogu aktivirati pomoću softverskog ključa. To znači da osciloskop uvijek ostaje u toku čak i uz povećane potrebe za mjerenjima.
Prikazane mjerne krivulje mogu se pohraniti izravno na opcijski USB stick preko prednjeg USB domaćina ili prenijeti na računalo putem stražnje USB utičnice.
Veliki monitor od 17,78 cm TFT u boji pouzdano prikazuje sve detalje.
Brzina uzorkovanja po kanalu je 500 MSa / s i grupirana je u jednokanalnom radu, tako da se postiže brzina uzorkovanja do 1 GSa / s.
UltraVision tehnologija omogućuje prikaz ovisnog područja o intenzitetu i prekrivajuća se područja signala te dubina memorije od 24 Mpts za detaljan prikaz signala.
Ove funkcionalnosti čine DS1104Z Plus izvanrednim mjernim uređajem koji se može prilagoditi vašim potrebama mjerenja.
Ovaj tekst je strojno preveden.
Izvedba
- 4 opcionalne posebne funkcije kao što su proširenje memorije, okidač serijske magistrale i dekoder, prošireni okidač ili snimanje u stvarnom vremenu sada su uključene u besplatni paket BND-MSO / DS1000Z
- Paket BND-MSO / DS1000Z sadrži opcije:
- SA-DS1000Z (alati za dekodiranje i okidanje za serijske autobuse RS232 / UART, I2C i SPI)
- MEM-DS1000Z (proširivanje memorije na 24 Mpts dubine memorije)
- REC-DS1000Z (funkcija snimanja za snimanje i reprodukciju valnih oblika u stvarnom vremenu)
- AT-DS1000Z (proširene okidačke funkcije za serijske magistrale RS232 / UART, I2C i SPI, Runt, Windows, Nth Edge, Delay, Time Out).
- Ovaj tekst je strojno preveden.
Isporuka uključuje
- 4x pasivne sonde RP2200 (200MHz)
- Mrežni kabel
- USB kabel
- priručnik
- Certifikat o kalibraciji.
Napomene
Najnoviji upravljački programi i softverske verzije mogu se besplatno preuzeti s web mjesta proizvođača.
Paket besplatnih opcija BND-MSO / DS1000Z uključen je u aktivacijski kôd ili su funkcije već aktivirane u uređaju.
