Name: Bürkert proporcionalni regulacijski ventil tlaka 234292 2873 G 1/8 Nazivna širina 1.2 mm Brtveni material FKM 1 St.
Brand: Bürkert
SKU: 3047156
Availability: BackOrder

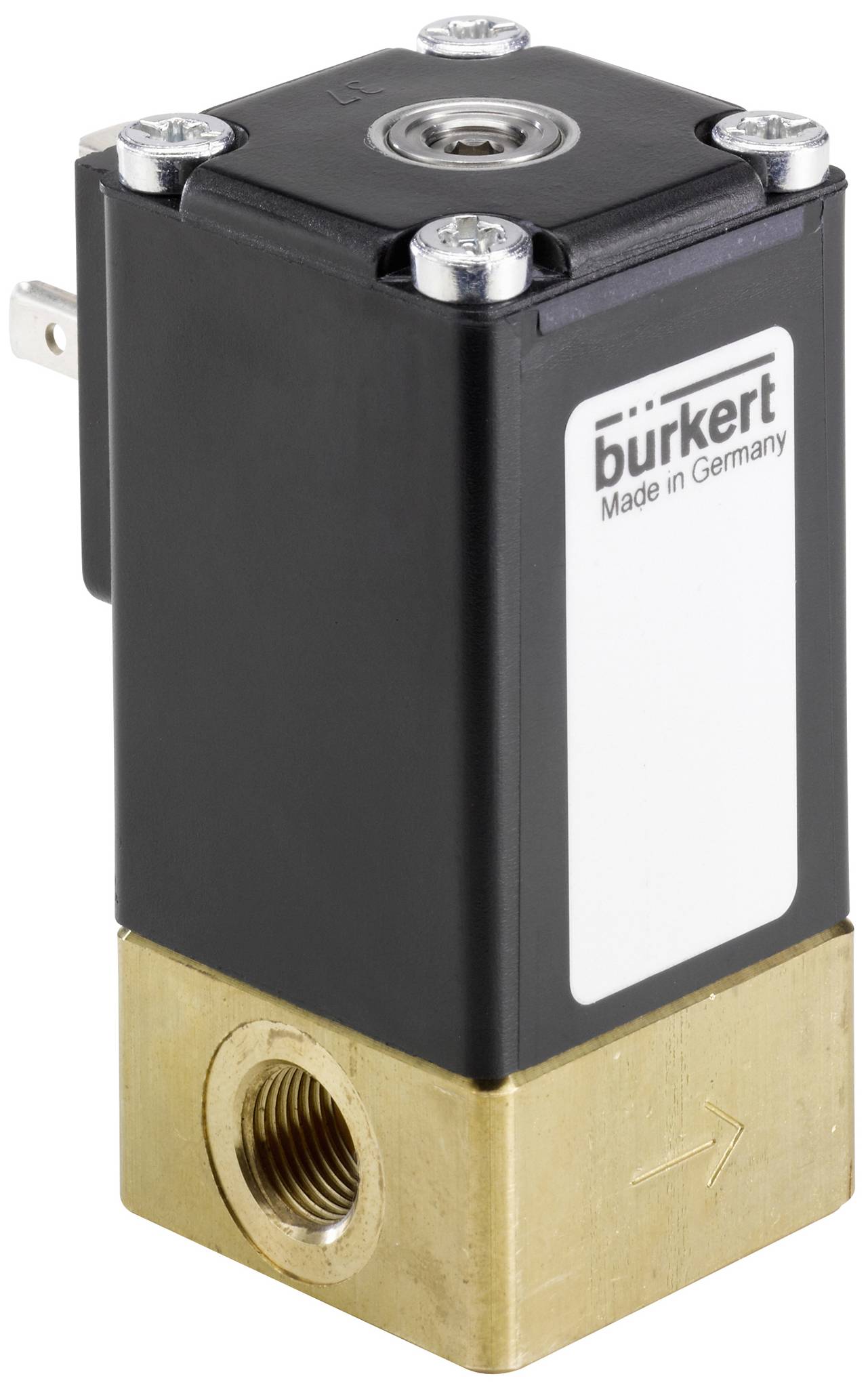

Električki magnetski ventil s crućim kućištem i zlatnim priključkom, izrađen u Njemačkoj od strane Bürkerta.

Slika slična

Tehnički list (PDF)

Dostava pon,02.11.

5 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (259,00 € / komad)

259,00 €

uklj. PDV

samo 20,49 €

Dostupno još samo 5 kom. - zaliha Njemačka

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Bürkert proporcionalni regulacijski ventil tlaka 234292 2873 G 1/8 Nazivna širina 1.2 mm Brtveni material FKM 1 St.

Izvrstan parking
Vrlo dobar odgovor
Kompaktan dizajn regulacijskog ventila
Nazivne širine DN 0,8 ... 6 mm
Dodatno: zavojnica otporna na eksploziju

Tehnički podaci

Materijal za brtvljenje - kategorija materijala brtve sjedala: elastomeri
Materijal za brtvljenje - materijal za brtvljenje sjedišta: FKM (fluoro guma)
Materijal za brtvljenje - brtvljenje prema van Materijal: FKM (fluoro guma)
Tlak i temperatura - Temperatura medija min: -10 °C
Tlak i temperatura - Temperatura medija max: 90 °C
Tlak i temperatura - Min. temperatura okoline: -10 °C
Tlak i temperatura - Temperatura okoline max: 55 °C
Tlak i temperatura - Nazivni tlak min: -1 bar
Tlak i temperatura - Nazivni tlak max: 12 bara
Tlak i temperatura - diferencijalni tlak max: 6 bara
Električni priključak - utičnica za uređaj uključena u isporuku: nije uključena
Električni priključak - Vrsta električnog priključka: uzorak konektora oblik A prema DIN EN 175301-803
Električni priključak - Položaj električnog priključka: lijevo u smjeru protoka
Električni priključak - Električni priključak Broj kontakata: 2 + zaštitni vodič
Električni priključak - Vrsta električnog priključka: muški
Svojstva uređaja - Glavni ventil Princip rada: Sjedišni ventil
Svojstva uređaja - Nominalni način rada/radni ciklus: 100%
Svojstva uređaja - protok: ispod sjedala
Svojstva uređaja - vakuumska izvedba: Br
Karakteristike uređaja - verzija za kisik: Br
Svojstva uređaja - Vrsta pogona: podizno sidro
Karakteristike uređaja - Rad: izravno djelovanje
Svojstva uređaja - Odvajanje medija: Ne
Svojstva uređaja - Preklopna funkcija: kontinuirana
Svojstva uređaja - Izvršenje analize: Br
Karakteristike uređaja - Steam verzija: Ne
Svojstva uređaja - Vodilica jezgre: Formirana opruga
Karakteristike uređaja - PWM frekvencija min.: 1.100 Hz
Karakteristike uređaja - PWM frekvencija max.: 1.200 Hz
Svojstva uređaja - raspon podešavanja: 1:200
Svojstva uređaja - vodilica jezgre 2: oblik opruge
Medij i kalibracija - položaj ugradnje: bilo koji
Medij i kalibracija - pogodno za tekuće medije: br
Medij i kalibracija - pogodno za plinovite medije: Da
Nazivni promjer (Kv vrijednost) - QNn vrijednost (plin): 43 l/min
Nazivna širina (Kv vrijednost) - nazivna širina glavnog ventila 1 (P) (mm): 1,2 mm
Nazivni promjer (Kv vrijednost) - Kv vrijednost (voda): 0,04 m3/h
Nazivna veličina (Kv vrijednost) - Nazivna veličina glavnog ventila 1 (in): 3/64 inča
Procesni/cijevni priključak - Cijevni priključak 1 tip: unutarnji navoj
Proces / linijski priključak - Linijski priključak 1 oznaka navoja: 1/8
Procesni/linijski priključak - Linijski priključak 1 vrsta navoja: G
Procesni/cijevni priključak - Cijevni priključak 2 tip: unutarnji navoj
Proces / linijski priključak - linijski priključak 2 vrsta navoja: G
Proces / linijski priključak - linijski priključak 2 oznaka navoja: 1/8
Klasa zaštite - Klasa zaštite IP (maks. s odgovarajućim priključkom): IP65
Napon - napon min / nazivni napon: 24 V
Napon - Napon max / Nazivni napon: 24 V
Napon - AC napon: Br
Napon - DC napon: Da
Napon - pozitivna tolerancija napona: 10%
Napon - negativna tolerancija napona: 10%
Zavojnica (jezgra) - Veličina zavojnice: 32 mm
Zavojnica (jezgra) - Otpor zavojnice: 41,4 ohma
Zavojnica (jezgra) - Vrsta zavojnice: blok s vijcima
Zavojnica (jezgra) - Materijal zavojnice (prekrivanje): EP (epoksi smola)
Zavojnica (jezgra) - Klasa toplinske izolacije pogona: H
Zavojnica (jezgra) - dio u kontaktu s medijem Materijal jezgre: nehrđajući čelik
Zavojnica (jezgra) - dio u kontaktu s medijem Materijal čepa: nehrđajući čelik
Zavojnica (jezgra) - dio u kontaktu s medijem Vodeća cijev jezgre Materijal: nehrđajući čelik
Zavojnica (jezgra) - dio u kontaktu s medijem Vodeći element jezgre 1 Materijal: nehrđajući čelik
Zavojnica (jezgra) - dio u kontaktu s medijem Vodeći element jezgre 2 Materijal: nehrđajući čelik
Materijali - Glavni ventil Materijal u kontaktu s medijem: mesing
Način rada - Priključak fluidnog voda Broj: 2
Način rada - funkcija ventila Broj položaja prekidača: 2
Način rada - funkcija ventila: A - zatvoren u položaju mirovanja - tlačni priključak 1 (P/NC) A - zatvoren u položaju mirovanja - tlačni priključak 1 (P/NC)
Odobrenja - Nazivna snaga: 9 W

Vrsta: 234292

Vrsta proizvoda: proporcionalni regulacijski ventil tlaka

Radni napon: 24 V

Priključak: G 1/8

Radni tlak (maks: 12 bar

Pogonska tempratura: -10 °C (min)

Min. radna temperatura: -10 °C

Potrošnja struje: 9 W

Proizvođač-br. dijela: 234292

Radni tlak (min.): -1 bar

Brtveni material: FKM

Funkcija: 2/2 zatvoreno monostabilno

Temperaturni opseg medija: -10 do 90 °C

Maks. temperatura medija: 90 °C

Min. temperatura medija: -10 °C

Medium: plinoviti mediji

Nazivna širina: 1.2 mm

QNn vrijednost: 43 l/min

: IP65

Maks. temperatura okoline: 55 °C

Min. temperatura okoline: -10 °C

Način rada: izravno djelovanje

Kv vrijednost: 0.04 m³/h

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Radni napon

Priključak

Radni tlak (maks

Vrsta

Bürkert proporcionalni regulacijski ventil tlaka 234292 2873 G 1/8 Nazivna širina 1.2 mm Brtveni material FKM 1 St.

Kataloški br.:3047156

Dostava pon,02.11.

5 kom. - zaliha NjemačkaConrad Electronic

Ovaj proizvod

24 V

G 1/8

12 bar

234292

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

259,00 €^*

Bürkert proporcionalni regulacijski ventil tlaka 234297 2873 G 1/4 Nazivna širina 2 mm Materijal kućišta mjed Brtveni material FKM 1 St.

Kataloški br.:3047157

Dostava pon,02.11.

10 kom. - zaliha NjemačkaConrad Electronic

24 V/DC

G 1/4

8 bar

234297

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

285,00 €^*

Bürkert proporcionalni regulacijski ventil tlaka 234303 2873 G 1/4 Nazivna širina 4 mm Materijal kućišta mjed Brtveni material FKM 1 St.

Kataloški br.:3047158

Dostava pon,02.11.

10 kom. - zaliha NjemačkaConrad Electronic

24 V

G 1/4

2 bar

234303

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

285,00 €^*

Bürkert proporcionalni regulacijski ventil tlaka 234311 2873 G 1/8 Nazivna širina 2 mm Materijal kućišta nehrđajući čelik Brtveni material FKM 1 St.

Kataloški br.:3047159

Dostava pon,02.11.

1 kom. - zaliha NjemačkaConrad Electronic

24 V

G 1/8

8 bar

234311

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

299,00 €^*

Bürkert proporcionalni regulacijski ventil tlaka 239072 2873 G 1/8 Nazivna širina 0.8 mm Materijal kućišta nehrđajući čelik Brtveni material FKM 1 St.

Kataloški br.:3047167

Dostava pon,02.11.

1 kom. - zaliha NjemačkaConrad Electronic

24 V

G 1/8

16 bar

239072

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

285,00 €^*

Bürkert proporcionalni regulacijski ventil tlaka 239075 2873 G 1/8 Nazivna širina 1.5 mm Materijal kućišta mjed Brtveni material FKM 1 St.

Kataloški br.:3047168

Dostava pon,02.11.

10 kom. - zaliha NjemačkaConrad Electronic

24 V/DC

G 1/8

10 bar

239075

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

244,99 €^*

Bürkert proporcionalni regulacijski ventil tlaka 239077 2873 G 1/8 Materijal kućišta mjed Brtveni material FKM 1 St.

Kataloški br.:3047169

Dostava pon,02.11.

5 kom. - zaliha NjemačkaConrad Electronic

24 V/DC

G 1/8

8 bar

239077

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

244,99 €^*

Bürkert proporcionalni regulacijski ventil tlaka 239079 2873 G 1/4 Nazivna širina 2.5 mm Materijal kućišta mjed Brtveni material FKM 1 St.

Kataloški br.:3047170

Dostava pon,02.11.

10 kom. - zaliha NjemačkaConrad Electronic

24 V/DC

G 1/4

5 bar

239079

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

269,00 €^*

Bürkert proporcionalni regulacijski ventil tlaka 239083 2873 G 1/4 Nazivna širina 4 mm Materijal kućišta mjed Brtveni material FKM 1 St.

Kataloški br.:3047171

Dostava pon,02.11.

6 kom. - zaliha NjemačkaConrad Electronic

24 V/DC

G 1/4

2 bar

239083

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

269,00 €^*

Bürkert proporcionalni regulacijski ventil tlaka 239084 2873 G 1/4 Nazivna širina 4 mm Materijal kućišta nehrđajući čelik Brtveni material FKM 1 St.

Kataloški br.:3047173

Dostava pon,02.11.

10 kom. - zaliha NjemačkaConrad Electronic

24 V/DC

G 1/4

2 bar

239084

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

309,00 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3047156 Bürkert proporcionalni regulacijski ventil tlaka 234292 2873 G 1/8 Nazivna širina 1.2 mm Brtveni material FKM 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 3047156 Bürkert proporcionalni regulacijski ventil tlaka 234292 2873 G 1/8 Nazivna širina 1.2 mm Brtveni material FKM 1 St.

Opis

Kao aktuator za kontrolu procesa može se koristiti proporcionalni ventil s izravnim djelovanjem tipa 2873. Zahvaljujući elastomernoj brtvi sjedišta, ventil se čvrsto zatvara u području nazivnog tlaka u odnosu na nazivni promjer (integrirana funkcija zatvaranja). Pogonska armatura ventila montirana je bez trenja, što dovodi do izvanrednog ponašanja pokretanja. Ovaj ventil je posebno prikladan za zahtjevne regulacijske zadatke (visoki regulacijski raspon, suhi plinovi, itd.).

Ovaj tekst je strojno preveden.

Napomene

KV vrijednost označava protok vode kroz ventil u litrama po minuti pri tlaku od nešto manje od 1 bara i temperaturi vode u području od 5 do 30°C. QNn vrijednost je mjera za plinove u litrama po minuti.
