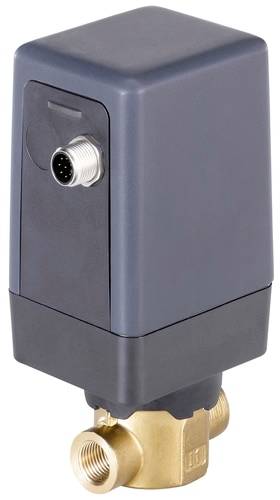

Bürkert proporcionalni regulacijski ventil tlaka 316440 3280 G 3/8 obujmica Nazivna širina 4 mm Materijal kućišta nehrđa
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (929,00 € / komad)
929,00 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Bürkert proporcionalni regulacijski ventil tlaka 316440 3280 G 3/8 obujmica Nazivna širina 4 mm Materijal kućišta nehrđajući čelik Brtveni material FKM 1 St.
- Pogon nije u kontaktu s medijem
- Izvrstan raspon podešavanja i brzo vrijeme odziva
- Niska potrošnja električne energije
- Nazivna širina priključka DN 8...15
- Varijante: standard, pozicioner, procesni regulator; kao i visokotlačne varijante do 22 bara
Tehnički podaci
- Ulazi/izlazi - Binarni ulaz 1: Neiskorišten
- Ulazi/izlazi - Binarni izlaz 1: Neiskorišteno
- Funkcije - Funkcija: Pozicioner
- Svojstva uređaja - Vrsta pogona: Motor, ostaje bez napona
- Svojstva uređaja - Generacija: Nije navedeno
- Materijal: nehrđajući čelik
- Materijal za brtvljenje: FKM
- Nazivna širina: 4 mm
- Mrežni priključak: G 3/8 utičnica
- Posebnost: visokotlačna verzija
- Napon: 24 volta
- Frekvencija: istosmjerna struja
- Izlaz: 1 analogni izlaz 4-20 mA
- Srednja temperatura (stupnjevi C) (max): 70
- Temperatura okoline (stupnjevi C) (max): 50
- Temperatura okoline (stupnjevi C) (min): -10
- Pritisak (bar) (max): 12
- Električni priključak: M12/8 PIN
- Potrošnja energije: 12 vata
- Radni ciklus (%): 50
- Vrijeme otvaranja (msec) (max): 3200
- Vrijeme zatvaranja (ms)(max): 3200
- KV vrijednost (M*3/H): 0,5
- Vrijeme otvaranja (ms)(min): 2200
- Vrijeme zatvaranja (ms)(min): 2200
- Tlak (maks.) kod plina: 12
- TOTIPA: 2500
- TSTYPE: 2500
- Ulaz 1: 4-20 mA / büS
- Unos 2: Ništa
- Senzor udaljenosti: udaljenost, unutarnji
- Vrsta
316440
- Vrsta proizvoda
proporcionalni regulacijski ventil tlaka
- Radni napon
24 V
- Materijal kućišta
nehrđajući čelik
- Priključak
G 3/8 obujmica
- Radni tlak (maks
12 bar
- Potrošnja struje
12 W
- Proizvođač-br. dijela
316440
- Brtveni material
FKM
- Temperaturni opseg medija
70 °C (max)
- Maks. temperatura medija
70 °C
- Nazivna širina
4 mm
- Određene značajke
obujmica
- Ulaz za podešavanje vrijednosti
4-20 mA
- Maks. temperatura okoline
50 °C
- Min. temperatura okoline
-10 °C
- Način rada
izravno djelovanje
- Kv vrijednost
0.5 m³/h
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3047307 Bürkert proporcionalni regulacijski ventil tlaka 316440 3280 G 3/8 obujmica Nazivna širina 4 mm Materijal kućišta nehrđa
Upute za rad i sigurnost
Upute za rad i sigurnost 3047307 Bürkert proporcionalni regulacijski ventil tlaka 316440 3280 G 3/8 obujmica Nazivna širina 4 mm Materijal kućišta nehrđa
Opis
Motorizirani ventil s izravnim djelovanjem tip 3280 prikladan je za mjerenje tekućina i plinova u zatvorenim ili otvorenim regulacijskim krugovima. Ventil pokreće linearni koračni motor. Integrirana elektronika čini procesnu integraciju puno lakšom; dodatni upravljački moduli nisu potrebni. Motor ne zahtijeva nikakvu energiju za održavanje određenog otvora ventila. Ovo svojstvo može drastično smanjiti energetske zahtjeve sustava i time ga učiniti učinkovitijim.
Tip 3280 dostupan je kao standardni ON/OFF ili proporcionalni ventil, kao varijanta s integriranim pozicionerom i kao varijanta s integriranim procesnim regulatorom.
Ovaj tekst je strojno preveden.
Tip 3280 dostupan je kao standardni ON/OFF ili proporcionalni ventil, kao varijanta s integriranim pozicionerom i kao varijanta s integriranim procesnim regulatorom.
Ovaj tekst je strojno preveden.
Napomene
KV vrijednost označava protok vode kroz ventil u litrama po minuti pri tlaku od nešto manje od 1 bara i temperaturi vode u području od 5 do 30°C. QNn vrijednost je mjera za plinove u litrama po minuti.
