Name: Bürkert pneumatski ventil 5470 132489 2 do 8 bar 1 St.
Brand: Bürkert
SKU: 3047089
Availability: BackOrder

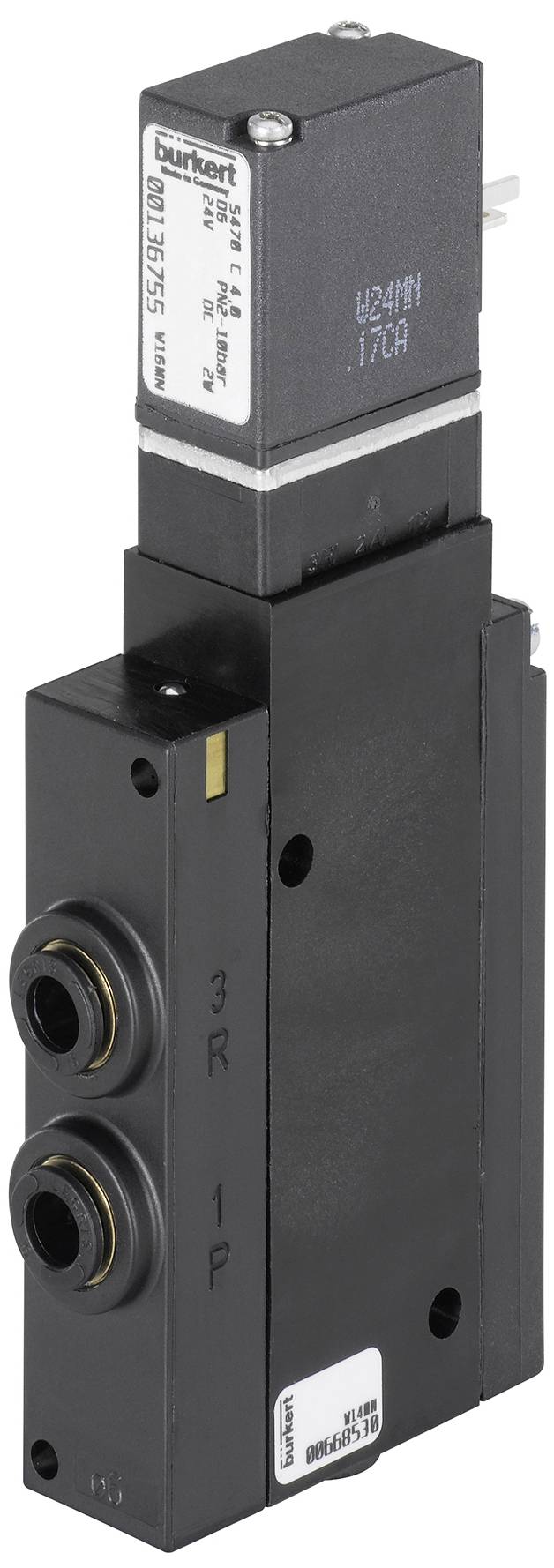

Crno magnetski ventil marke Bürkert s dva priključka na lijevoj strani, vertikalno postavljen.

Slika slična

Tehnički list (PDF)

Dostava pon,02.11.

30 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (109,99 € / komad)

109,99 €

uklj. PDV

samo 11,27 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Bürkert pneumatski ventil 5470 132489 2 do 8 bar 1 St.

Kompaktni ventil 3/2 i 4/2-smjerna verzija
Može se poredati u nizu kao blok ventila
Niska potrošnja električne energije
Raznolikost pneumatskih priključaka
Robusna konstrukcija.

Tehnički podaci

Pogon - ručni rad Materijal: PA (poliamid)
Oprema (ventilski otok) - dimenzija polja 1: 19 mm
Materijal brtve - materijal brtve glavnog ventila: NBR (nitrilna guma)
Materijal za brtvljenje - materijal za brtvljenje pilotske kontrole: FKM (fluoro guma)
Tlak i temperatura - Temperatura medija min: -10 °C
Tlak i temperatura - Temperatura medija max: 50 °C
Tlak i temperatura - Min. temperatura okoline: -10 °C
Tlak i temperatura - Maksimalna temperatura okoline: 55 °C
Tlak i temperatura - nazivni tlak min: 2 bara
Tlak i temperatura - Nazivni tlak max: 8 bara
Električni priključak - utičnica za uređaj uključena u isporuku: nije uključena
Električni priključak - Vrsta električnog priključka: uzorak konektora oblik C prema DIN EN 175301-803
Električni priključak - Položaj električnog priključka: opskrbna strana
Svojstva uređaja - Podskupina proizvoda: Pneumatski ventili
Karakteristike uređaja - vrsta resetiranja: zračna opruga + mehanička opruga
Svojstva uređaja - Glavni ventil Princip rada: Sjedišni ventil
Svojstva uređaja - Tip upravljanja ventilom: električni
Svojstva uređaja - Otvoreno uklopno vrijeme maks.: 25 ms
Svojstva uređaja - uklopno vrijeme zatvaranja max.: 20 ms
Svojstva uređaja - Nominalni način rada/radni ciklus: 100%
Svojstva uređaja - Integrirano smanjenje snage: Ne
Nazivni promjer (Kv vrijednost) - QNn vrijednost (plin): 300 l/min
Nazivna širina (Kv vrijednost) - nominalna širina pilotskog upravljanja (mm): 0,9 mm
Nazivna širina (Kv vrijednost) - nazivna širina glavnog ventila 1 (P) (mm): 4 mm
Procesni/cijevni priključak - dovodni priključak vrsta: prirubnica
Priključak proces / vod - uzorak prirubnice: FM07
Priključak za proces/liniju - vrsta radnog priključka: priključak za crijevo
Priključak proces/linijski - položaj radnog priključka: donja strana ventila
Procesni / linijski priključak - radni priključak Materijal: mesing
Priključak proces / linija - promjer radnog priključka (mm): 6 mm
Klasa zaštite - Klasa zaštite IP (maks. s odgovarajućim priključkom): IP65
Napon - Napon baterije: Da
Napon - Napon min / Nazivni napon: 24 V
Napon - Napon max / Nazivni napon: 24 V
Napon - AC napon: Br
Napon - DC napon: Da
Zavojnica (jezgra) - Potrošnja električne energije min.: 1 W
Zavojnica (jezgra) - Potrošnja električne energije maks.: 1 W
Zavojnica (jezgra) - ožičenje zavojnice LED: Br
Zavojnica (jezgra) - ožičenje zavojnice Zaštita od prenapona: bez
Zavojnica (jezgra) - ispravljač ožičenja zavojnice: br
Zavojnica (jezgra) - zavojnica Ožičenje Zaštita polova: Br
Zavojnica (jezgra) - slobodno ožičenje zavojnice dioda: Br
Zavojnica (jezgra) - ožičenje zavojnice dioda za slobodni hod redundantna: Br
Materijali - Glavni ventil Materijal u kontaktu s medijem: PA (poliamid)
Materijali - Glavni ventil Materijal u kontaktu s okolinom: PA (poliamid)
Materijali - pilot kontrola Materijal u kontaktu s medijem: PA (poliamid)
Materijali - pilot kontrola Materijal u kontaktu s okolinom: PA (poliamid)
Način rada - broj priključka fluidne linije: 4
Način rada - funkcija ventila Broj položaja prekidača: 2
Način rada - funkcija ventila: G - otvoren u položaju mirovanja - tlačni priključak 1 (P) na radni priključak 2 (B), radni priključak 4 (A) na izlaz 3 (R) otvoren G - otvoren u položaju mirovanja - tlačni priključak 1 (P) na radni priključak 2 (B), radni priključak 4 (A) na izlaz 3 (R) otvoren
Način rada - ručni rad: da
Način rada - tip ručnog rada: rotacijska poluga
Način rada - zaključavanje ručnog rada: da
Način rada - ručni rad utor za vijak: da

Vrsta proizvoda: pneumatski ventil

Pogonska tempratura: -10 °C (min)

Min. radna temperatura: -10 °C

Proizvođač-br. dijela: 132489

Radni tlak (maks: 8 bar

Radni tlak (min.): 2 bar

Područje radnog tlaka: 2 do 8 bar

Ø cijevi: 4 mm

: IP65

Vrsta: 5470

Maks. temperatura medija: 50 °C

Min. temperatura medija: -10 °C

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Bürkert pneumatski ventil 5470 132489 2 do 8 bar 1 St.

Kataloški br.:3047089

Dostava pon,02.11.

30 kom. - zaliha NjemačkaConrad Electronic

Ovaj proizvod

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

109,99 €^*

Bürkert pneumatski ventil 5470 132479 2 do 8 bar 1 St.

Kataloški br.:3047088

Dostava pon,02.11.

50 kom. - zaliha NjemačkaConrad Electronic

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

99,99 €^*

Bürkert pneumatski ventil 5470 133148 2 do 10 bar 1 St.

Kataloški br.:3047091

Dostava pon,02.11.

1 kom. - zaliha NjemačkaConrad Electronic

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

99,99 €^*

Bürkert pneumatski ventil 5470 133150 2 do 10 bar 1 St.

Kataloški br.:3047092

Dostava pon,02.11.

1 kom. - zaliha NjemačkaConrad Electronic

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

109,99 €^*

Bürkert pneumatski ventil 5470 133151 2 do 10 bar 1 St.

Kataloški br.:3047093

Dostava pon,02.11.

1 kom. - zaliha NjemačkaConrad Electronic

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

119,99 €^*

Bürkert pneumatski ventil 5470 135204 2 do 10 bar 1 St.

Kataloški br.:3047097

Dostava pon,02.11.

40 kom. - zaliha NjemačkaConrad Electronic

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

99,99 €^*

Bürkert pneumatski ventil 5470 135208 2 do 10 bar 1 St.

Kataloški br.:3047095

Dostava pon,02.11.

30 kom. - zaliha NjemačkaConrad Electronic

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

109,99 €^*

Bürkert pneumatski ventil 5470 135214 2 do 10 bar 1 St.

Kataloški br.:3047098

Dostava pon,02.11.

1 kom. - zaliha NjemačkaConrad Electronic

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

129,99 €^*

Bürkert pneumatski ventil 5470 136884 2 do 10 bar 1 St.

Kataloški br.:3047099

Dostava pon,02.11.

1 kom. - zaliha NjemačkaConrad Electronic

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

144,99 €^*

Bürkert pneumatski ventil 5470 139398 2 do 8 bar 1 St.

Kataloški br.:3047101

Dostava pon,02.11.

1 kom. - zaliha NjemačkaConrad Electronic

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

139,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3047089 Bürkert pneumatski ventil 5470 132489 2 do 8 bar 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 3047089 Bürkert pneumatski ventil 5470 132489 2 do 8 bar 1 St.

Opis

Ventili tipa 5470 sastoje se od solenoidnog ventila s pilot klackalicom tipa 6106 i pneumatskog ventila. Nagibna armatura, slična klackalici, savija se u kućištu upravljačkog ventila. On prebacuje ventil. Lagano naginjanje klackalice ne troši se; osnovno podmazivanje nije potrebno. Tip 5470 R dostupan je kao 3/2- i 4/2-putni ventil. Ventili se mogu rasporediti zasebno pomoću prirubnice modula. Mogu se spojiti zajedno s priključnim modulima kako bi formirali blokove ventila. Za radne priključke 2 i 4 postoje različite varijante.
