Name: Bürkert pneumatski ventil 6510 338330 2.5 do 10 bar 1 St.
Brand: Bürkert
SKU: 3047401
Availability: BackOrder

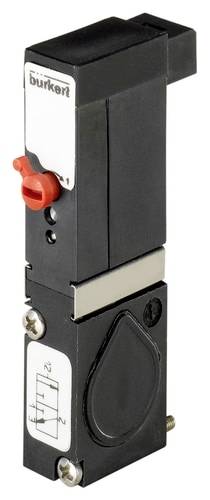

Slika prikazuje crni, pravokutni ventil s crvenim gumbom i malenom skicom na prednjoj strani koja indicated smjer protoka.

Slika slična

Tehnički list (PDF)

Dostava uto,27.10.

1 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (89,99 € / komad)

89,99 €

uklj. PDV

samo 9,22 €

Dostupno još samo 1 kom. - zaliha Njemačka

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Bürkert pneumatski ventil 6510 338330 2.5 do 10 bar 1 St.

Kompaktna građa
Brza vremena prebacivanja
Niska potrošnja električne energije

Tehnički podaci

Pogon - ručni rad Materijal: ručni rad nije dostupan
Oprema (ventilski otok) - dimenzija polja 1: 11 mm
Materijal brtve - materijal brtve glavnog ventila: NBR (nitrilna guma)
Materijal za brtvljenje - materijal za brtvljenje pilotske kontrole: FKM (fluoro guma)
Tlak i temperatura - Temperatura medija min: -10 °C
Tlak i temperatura - Temperatura medija max: 50 °C
Tlak i temperatura - Min. temperatura okoline: -10 °C
Tlak i temperatura - Temperatura okoline max: 55 °C
Tlak i temperatura - nazivni tlak min: 2,5 bara
Tlak i temperatura - Nazivni tlak max: 10 bara
Električni priključak - utičnica za uređaj uključena u isporuku: nije uključena
Električni priključak - Vrsta električnog priključka: višežilni kabel
Električni priključak - Položaj električnog priključka: suprotna strana napajanja
Električni priključak - Dužina električnog priključnog kabela: 200 mm
Električni priključak - Električni priključak Broj kontakata: 2
Električni priključak - Električni priključak 1 kabel Materijal: FEP (perfluoroetilen propilen kopolimer)
Električni priključak - Električni priključak žice 1 boja: crvena
Električni priključak - Električni priključak žica 2 boja: crna
Električni priključak - električni priključak Presjek kabela (AWG): AWG 24
Električni priključak - Presjek električnog priključnog kabela (mm²): 0,2 mm²
Električni priključak - Električni priključak Polaritet: crveni kabel + , crni kabel -
Svojstva uređaja - Podskupina proizvoda: Pneumatski ventili
Karakteristike uređaja - vrsta resetiranja: zračna opruga + mehanička opruga
Svojstva uređaja - Glavni ventil Princip rada: Sjedišni ventil
Svojstva uređaja - Tip upravljanja ventilom: električni
Svojstva uređaja - Otvoreno uklopno vrijeme maks.: 10 ms
Svojstva uređaja - vrijeme preklapanja zatvaranje max.: 15 ms
Svojstva uređaja - Nominalni način rada/radni ciklus: 100%
Svojstva uređaja - Integrirano smanjenje snage: Ne
Karakteristike uređaja - Vrsta pričvršćivanja: plastični rezni vijci
Svojstva uređaja - ugradbene dimenzije: M2 x 20
Svojstva uređaja - Materijal za pričvršćivanje: čelik
Nazivni promjer (Kv vrijednost) - QNn vrijednost (plin): 150 l/min
Nazivna širina (Kv vrijednost) - nominalna širina pilotskog upravljanja (mm): 0,6 mm
Nazivna širina (Kv vrijednost) - nazivna širina glavnog ventila 1 (P) (mm): 2,5 mm
Procesni/cijevni priključak - dovodni priključak vrsta: prirubnica
Priključak proces / vod - uzorak prirubnice: FM08
Procesni/cijevni priključak - vrsta radnog priključka: prirubnica
Priključak proces / linija - položaj radnog priključka: na pneumatskom modulu
Priključak proces / vod - radni priključak uzorak prirubnice: FM08
Klasa zaštite - Klasa zaštite IP (maks. s odgovarajućim priključkom): IP65
Napon - Napon baterije: Da
Napon - napon min / nazivni napon: 24 V
Napon - Napon max / Nazivni napon: 24 V
Napon - AC napon: Br
Napon - DC napon: Br
Zavojnica (jezgra) - Veličina zavojnice: 10 mm
Zavojnica (jezgra) - Potrošnja električne energije min.: 0,8 W
Zavojnica (jezgra) - Potrošnja električne energije maks.: 0,8 W
Zavojnica (jezgra) - ožičenje zavojnice LED: Br
Zavojnica (jezgra) - ožičenje zavojnice Zaštita od prenapona: bez
Zavojnica (jezgra) - ispravljač ožičenja zavojnice: br
Zavojnica (jezgra) - zavojnica Ožičenje Zaštita polova: Br
Zavojnica (jezgra) - slobodno ožičenje zavojnice dioda: br
Zavojnica (jezgra) - ožičenje zavojnice dioda za slobodni hod redundantna: Br
Materijali - Glavni ventil Materijal u kontaktu s medijem: PA (poliamid)
Materijali - Glavni ventil Materijal u kontaktu s okolinom: PA (poliamid)
Materijali - pilot kontrola Materijal u kontaktu s medijem: PPS (polifenilen sulfid)
Materijali - pilot kontrola Materijal u kontaktu s okolinom: PPS (polifenilen sulfid)
Način rada - Priključak fluidnog voda Broj: 3
Način rada - funkcija ventila Broj položaja prekidača: 2
Način rada - funkcija ventila: C - zatvoren u položaju mirovanja - tlačni priključak 1 (P/NC), radni priključak 2 (A/OUT) do priključka 3 (R/NO) otvoren C - zatvoren u položaju mirovanja - tlačni priključak 1 ( P/NC), radni priključak 2 (A/OUT) na priključak 3 (R/NO) otvoren
Način rada - ručni rad: Br
Način rada - Ručni način rada Vrsta: Nije dostupno
Način rada - ručni rad Zaključavanje: ručni rad nije dostupan
Način rada - Ručni rad Utor za vijak: nije dostupan ručni rad

Vrsta proizvoda: pneumatski ventil

Pogonska tempratura: -10 °C (min)

Min. radna temperatura: -10 °C

Proizvođač-br. dijela: 338330

Radni tlak (maks: 10 bar

Radni tlak (min.): 2.5 bar

Područje radnog tlaka: 2.5 do 10 bar

Radni medij: komprimirani zrak

Ø cijevi: 2.5 mm

: IP65

Vrsta: 6510

Maks. temperatura medija: 50 °C

Min. temperatura medija: -10 °C

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3047401 Bürkert pneumatski ventil 6510 338330 2.5 do 10 bar 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 3047401 Bürkert pneumatski ventil 6510 338330 2.5 do 10 bar 1 St.

Opis

Tip 6510 sastoji se od elektromagnetskog ventila tipa 6144 pilot flipper i pneumatskog ventila sa sjedištem. Flipper radni sustav omogućuje prebacivanje visokih tlakova uz nisku potrošnju energije i kratko vrijeme prebacivanja. Svi ventili su standardno opremljeni ručnim upravljanjem u nuždi. Tip 6510 može se poredati u nizu i s utičnim priključkom na stražnjoj strani može se koristiti prvenstveno na ventilskim otocima tipa 8640, a s utičnim priključkom sprijeda prvenstveno na blokovima ventila za upravljanje pneumatskim pogonima.

Ovaj tekst je strojno preveden.
