Name: Bürkert pneumatski ventil 2006 337669 0 do 16 bar 1 St.
Brand: Bürkert
SKU: 3047396
Availability: BackOrder

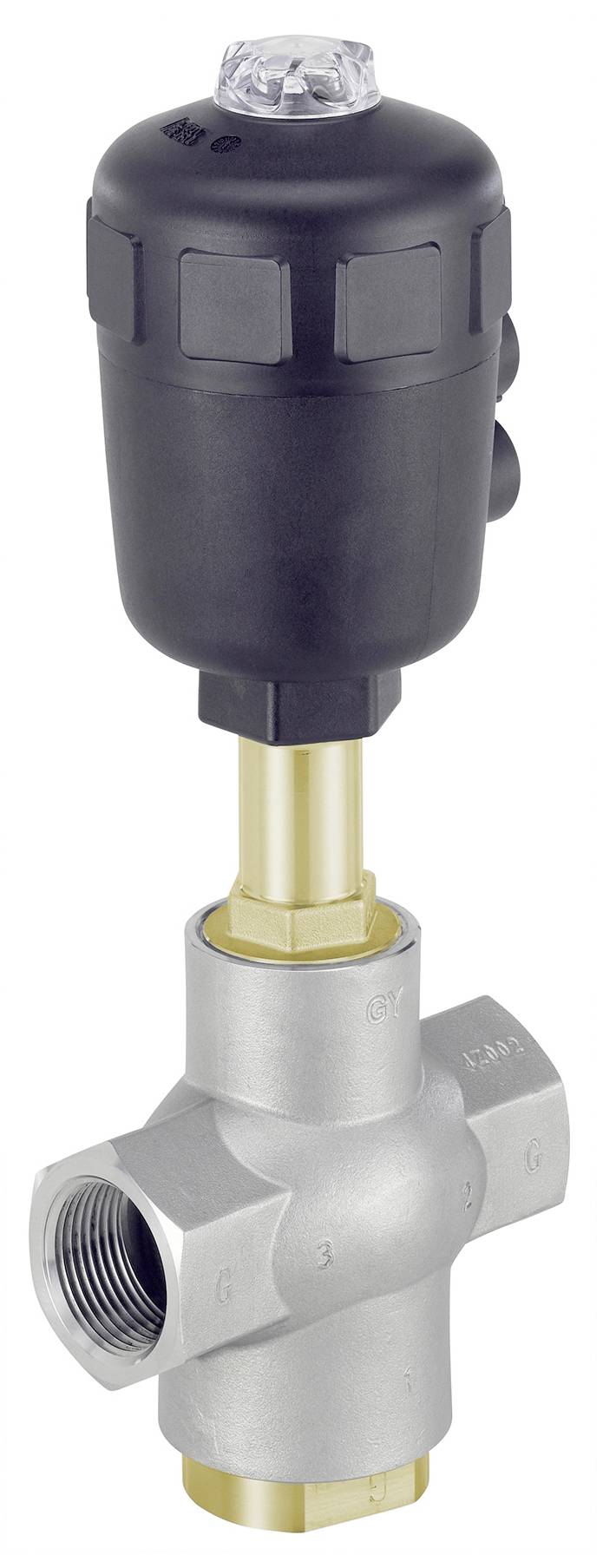

Ventil s crnim okretnim gumbom i srebrnim kućištem, pogodan za industrijske primjene.

Slika slična

Tehnički list (PDF)

Dostava sri,28.10.

1 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (605,00 € / komad)

605,00 €

uklj. PDV

samo 35,86 €

Dostupno još samo 1 kom. - zaliha Njemačka

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Drive - Drive verzija: Classic
Pogon - Veličina pogona: 63 mm
Pogon - upit položaja preko magnetskog klipa: Br
Pogon - Kategorija materijala pogona: plastika
Pogon - materijal pogona: PA (poliamid)
Pogon - O-prsten između poklopca i košuljice: br
Pogon - tip priključka zraka za upravljanje: unutarnji navoj
Vrsta navoja priključka pogona i zraka upravljanja: G
Promjer priključka pogona - upravljačkog zraka (inči): 1/4 inča
Pogon - pozicija priključka za zrak upravljanja: u smjeru linije
Materijal priključka pogonskog i upravljačkog zraka: nehrđajući čelik
Promjer otvora za pogon - upravljanje zrakom: 2 mm
Drive - Sučelje s pogonom: metrički
Drive - Drive povećana kemijska otpornost: Ne
Pogon - kontrolni konus: br
Pogon - priključak zraka za upravljanje 1 Predmontirano: konusni utikač
Pogon - priključak zraka za upravljanje 2 Unaprijed montiran: konusni utikač
Materijal za brtvljenje - kategorija materijala brtve sjedala: plastika
Materijal za brtvljenje - materijal za brtvljenje sjedišta: PTFE (politetrafluoretilen)
Materijal za brtvljenje - materijal kućišta brtvene nazuvice: grafit
Materijal za brtvljenje - Zapakirana brtva uključena: br
Tlak i temperatura - nazivni tlak (DIN EN 1333): PN 16
Tlak i temperatura - Temperatura medija min: -10 °C
Tlak i temperatura - temperatura medija max: 180 °C
Tlak i temperatura - Min. temperatura okoline: -10 °C
Tlak i temperatura - Maksimalna temperatura okoline: 55 °C
Tlak i temperatura - nazivni tlak min: 0 bara
Tlak i temperatura - kontrolni tlak min: 4,7 bara
Tlak i temperatura - kontrolni tlak max: 10 bara
Tlak i temperatura - Nazivni tlak (DIN EN 1759): Klasa 150
Tlak i temperatura - Kontrolni tlak vakuuma: Ne
Svojstva uređaja - podskupina proizvoda: otvoreni/zatvoreni ventili
Svojstva uređaja - Ugradbena duljina: 105 mm
Svojstva uređaja - Glavni ventil Princip rada: Sjedišni ventil
Svojstva uređaja - Tip upravljanja ventilom: pneumatski
Svojstva uređaja - Struktura ventila: Ventil kompletan
Svojstva uređaja - izrada tijela ventila: lijevano
Svojstva uređaja - protok: bilo koji
Svojstva uređaja - vakuumska izvedba: Br
Karakteristike uređaja - verzija za kisik: Br
Medij i kalibracija - mogućnost CIP-a: Da
Medij i kalibracija - mogućnost SIP-a: Da
Nazivna širina (Kv vrijednost) - Nazivna širina kućišta: 25 mm
Nazivna širina (Kv vrijednost) - Nazivna širina kućišta (IN): 1 inč
Nazivna širina (Kv vrijednost) - Nazivna širina sjedala: 25 mm
Procesni/cijevni priključak - Cijevni priključak 1 tip: unutarnji navoj
Procesni / linijski priključak - linijski priključak 1 Oznaka navoja: 1
Procesni/linijski priključak - Linijski priključak 1 vrsta navoja: G
Materijali - Materijal kućišta ventila Kategorija: Metali
Materijali - materijal tijela ventila: nehrđajući čelik
Materijali - kućište ventila Površinska obrada iznutra: neobrađeno
Materijali - Kućište ventila Vanjska površinska obrada: neobrađena
Način rada - Priključak fluidnog voda Broj: 3
Način rada - funkcija ventila Broj položaja prekidača: 2
Način rada - ručni rad: Br
Način rada - funkcija upravljanja: A - zatvoren u položaju mirovanja (NC)
Način rada - Dodatno ručno upravljanje uključeno: Ne
Odobrenja - priložena potvrda o tvorničkom ispitivanju 3.1: br
Vrsta odobrenja: IECEx, ATEXIECEx, ATEX
Vrsta odobrenja: Ex h IIC T4 Gb, II 2 D Ex h IIIC T135°C Db, Ex h IIIC T135°C Db, II 2 G Ex h IIC T4 Gb

Vrsta proizvoda: pneumatski ventil

Pogonska tempratura: -10 °C (min)

Min. radna temperatura: -10 °C

Proizvođač-br. dijela: 337669

dim.: (Ø x D) 63 mm x 105 mm

Radni tlak (maks: 16 bar

Radni tlak (min.): 0 bar

Područje radnog tlaka: 0 do 16 bar

Radni medij: komprimirani zrak

Dubina: 105 mm

Promjer: 63 mm

Ø cijevi: 1 palac

Vrsta: 2006

Maks. temperatura medija: 180 °C

Min. temperatura medija: -10 °C

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3047396 Bürkert pneumatski ventil 2006 337669 0 do 16 bar 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 3047396 Bürkert pneumatski ventil 2006 337669 0 do 16 bar 1 St.

Opis

Bürkert 3/2-putni ventil sa sjedištem tip 2006 sastoji se od pneumatski upravljanog CLASSIC aktuatora i kućišta 3-putnog ventila. Ovisno o temperaturi okoline, pogon je dostupan u dva različita materijala, PA i PPS. Zamjenom tlaka i radnih priključaka mogu se implementirati različite fluidne upravljačke funkcije, na primjer miješanje ili distribucija medija. Kućište ventila s optimiziranim protokom tipa 2006 omogućuje izvrsne vrijednosti protoka. Provjerena, samopodesiva brtvena kutija osigurava visoku nepropusnost i time pouzdan rad godinama. 3-smjernim ventilom tip 2006 upravlja se preko pilot ventila ili, u slučaju centralne automatizacije, preko ventilskog otoka. Izravno pričvršćivanje električnog pokazivača položaja jednostavno je implementirati. Za korisnika, kompaktni tip 2006 često je ekonomična alternativa za dva pojedinačna zaporna ventila.

Ovaj tekst je strojno preveden.
