Name: Bürkert kutni ventil sjedala 2000 154954 0 do 11 bar 1 St.
Brand: Bürkert
SKU: 3046950
Availability: BackOrder

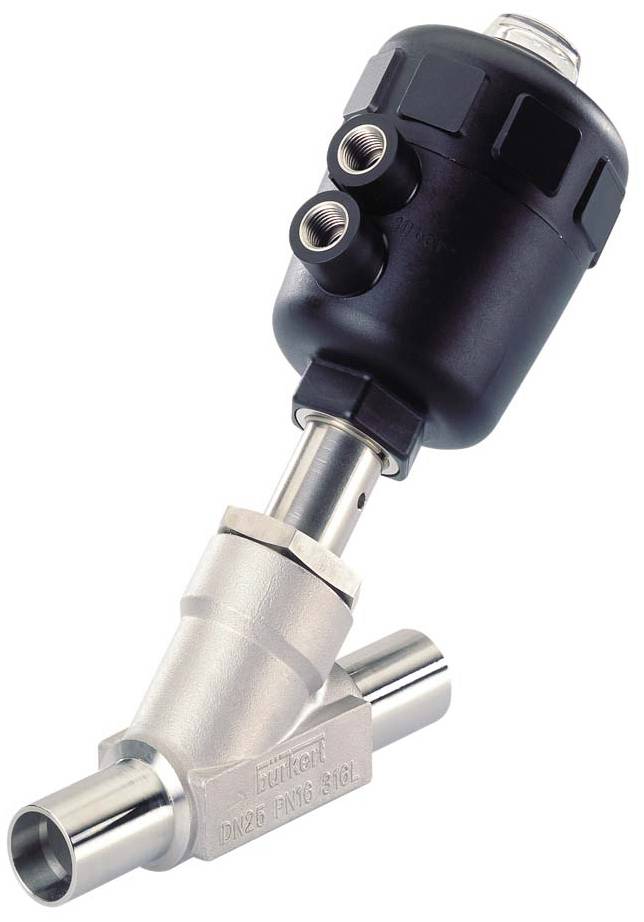

Wiegleb ventil s tijelom od nehrđajućeg čelika i crnom, pneumatski aktiviranom glavom. Koristi se u industrijskim sustavima cijevi.

Slika slična

Tehnički list (PDF)

Dostava pon,02.11.

8 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (439,00 € / komad)

439,00 €

uklj. PDV

samo 29,71 €

Dostupno još samo 8 kom. - zaliha Njemačka

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Drive - Drive verzija: Classic
Pogon - Veličina pogona: 63 mm
Pogon - upit položaja preko magnetskog klipa: Br
Pogon - Kategorija materijala pogona: plastika
Pogon - materijal pogona: PA (poliamid)
Pogon - O-prsten između poklopca i košuljice: br
Pogon - tip priključka zraka za upravljanje: unutarnji navoj
Tip navoja priključka za pogon - upravljački zrak: G
Promjer priključka pogona - upravljačkog zraka (inči): 1/4 inča
Pogon - pozicija priključka za zrak upravljanja: u smjeru linije
Materijal priključka pogonskog i upravljačkog zraka: nehrđajući čelik
Promjer otvora za pogon - upravljanje zrakom: 2 mm
Drive - Sučelje s pogonom: metrički
Drive - Drive povećana kemijska otpornost: Ne
Pogon - kontrolni konus: br
Pogon - priključak zraka za upravljanje 1 Predmontirano: konusni utikač
Pogon - priključak zraka za upravljanje 2 Unaprijed montiran: konusni utikač
Materijal za brtvljenje - kategorija materijala brtve sjedala: plastika
Materijal za brtvljenje - materijal za brtvljenje sjedišta: PTFE (politetrafluoretilen)
Materijal za brtvljenje - materijal kućišta brtvene nazuvice: grafit
Materijal za brtvljenje - Zapakirana brtva uključena: Da
Tlak i temperatura - nazivni tlak (DIN EN 1333): PN 25
Tlak i temperatura - Temperatura medija min: -10 °C
Tlak i temperatura - Temperatura medija max: 185 °C
Tlak i temperatura - Min. temperatura okoline: -10 °C
Tlak i temperatura - Maksimalna temperatura okoline: 55 °C
Tlak i temperatura - nazivni tlak min: 0 bara
Tlak i temperatura - Nazivni tlak max: 11 bara
Tlak i temperatura - kontrolni tlak min: 4,5 bara
Tlak i temperatura - kontrolni tlak max: 10 bara
Tlak i temperatura - Nazivni tlak (DIN EN 1759): Klasa 150
Tlak i temperatura - Kontrolni tlak vakuuma: Ne
Svojstva uređaja - podskupina proizvoda: otvoreni/zatvoreni ventili
Svojstva uređaja - Ugradbena duljina: 152 mm
Svojstva uređaja - Glavni ventil Princip rada: Ventil s kutnim sjedištem
Svojstva uređaja - Tip upravljanja ventilom: pneumatski
Svojstva uređaja - Struktura ventila: Ventil kompletan
Svojstva uređaja - izrada tijela ventila: lijevano
Svojstva uređaja - protok: ispod sjedala
Svojstva uređaja - vakuumska izvedba: Br
Karakteristike uređaja - verzija za kisik: Br
Medij i kalibracija - mogućnost CIP-a: Da
Medij i kalibracija - mogućnost SIP-a: Da
Nazivni promjer (Kv vrijednost) - Kv vrijednost (voda): 19 m3/h
Nazivna širina (Kv vrijednost) - Nazivna širina kućišta: 25 mm
Nazivna širina (Kv vrijednost) - Nazivna širina kućišta (IN): 1 inč
Nazivna širina (Kv vrijednost) - Nazivna širina sjedala: 25 mm
Procesni/cijevni priključak - Cijevni priključak 1 tip: kraj za zavarivanje
Procesni/cijevni priključak - Cijevni priključak 1 unutarnji promjer (mm): 22,6 mm
Procesni / vod priključak - vod priključak 1 veličina DN: DN 25
Procesni / linijski priključak - linijski priključak 1 Debljina stijenke (mm): 1,2 mm
Procesni/cijevni priključak - Cijevni priključak 1 vanjski promjer (mm): 25 mm
Procesni / linijski priključak - linijski priključak 1 Cijevni standard 1: SMS 3008
Materijali - Materijal kućišta ventila Kategorija: Metali
Materijali - materijal tijela ventila: nehrđajući čelik
Materijali - kućište ventila Površinska obrada iznutra: neobrađeno
Materijali - Kućište ventila Vanjska površinska obrada: neobrađena
Način rada - Priključak fluidnog voda Broj: 2
Način rada - funkcija ventila Broj položaja prekidača: 2
Način rada - ručni rad: Br
Način rada - funkcija upravljanja: A - zatvoren u položaju mirovanja (NC)
Način rada - Uključen dodatni ručni rad: Ne
Odobrenja - priložena potvrda o tvorničkom ispitivanju 3.1: Br
Vrsta odobrenja: ATEX, IECExATEX, IECEx
Vrsta odobrenja: II 2 D Ex h IIIC T135°C Db, Ex h IIIC T135°C Db, Ex h IIC T4 Gb, II 2 G Ex h IIC T4 Gb

Vrsta proizvoda: kutni ventil sjedala

Područje prikaza (min.): 0 bar

Mjerno područje (maks.): 11 bar

Pogonska tempratura: -10 °C (min)

Min. radna temperatura: -10 °C

Proizvođač-br. dijela: 154954

dim.: (Ø) 25 mm

Radni tlak (maks: 11 bar

Radni tlak (min.): 0 bar

Područje radnog tlaka: 0 do 11 bar

Promjer: 25 mm

Ø cijevi: 25 DN

Vrsta: 2000. godine

Maks. temperatura medija: 185 °C

Min. temperatura medija: -10 °C

Varijante(Sve stavke su s uklj. PDV-om)

Bürkert kutni ventil sjedala 2000 154954 0 do 11 bar 1 St.

Kataloški br.:3046950

Dostava pon,02.11.

8 kom. - zaliha NjemačkaConrad Electronic

Ovaj proizvod

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

439,00 €^*

Bürkert kutni ventil sjedala 2000 1251 0 do 16 bar 1 St.

Kataloški br.:3047452

Dostava pon,02.11.

30 kom. - zaliha NjemačkaConrad Electronic

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

459,00 €^*

Bürkert kutni ventil sjedala 2000 136814 0 do 15 bar 1 St.

Kataloški br.:3046890

Dostava pon,02.11.

1 kom. - zaliha NjemačkaConrad Electronic

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

194,99 €^*

Bürkert kutni ventil sjedala 2000 136816 0 do 16 bar 1 St.

Kataloški br.:3046935

Dostava pon,02.11.

1 kom. - zaliha NjemačkaConrad Electronic

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

194,99 €^*

Bürkert kutni ventil sjedala 2000 1394 0 do 11 bar 1 St.

Kataloški br.:3047411

Dostava pon,02.11.

20 kom. - zaliha NjemačkaConrad Electronic

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

439,00 €^*

Bürkert kutni ventil sjedala 2000 1395 0 do 14 bar 1 St.

Kataloški br.:3047444

Dostava pon,02.11.

10 kom. - zaliha NjemačkaConrad Electronic

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

585,00 €^*

Bürkert kutni ventil sjedala 2000 143443 0 do 16 bar 1 St.

Kataloški br.:3047415

Dostava pon,02.11.

20 kom. - zaliha NjemačkaConrad Electronic

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

349,00 €^*

Bürkert kutni ventil sjedala 2000 143445 0 do 11 bar 1 St.

Kataloški br.:3047417

Dostava pon,02.11.

20 kom. - zaliha NjemačkaConrad Electronic

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

439,00 €^*

Bürkert kutni ventil sjedala 2000 143447 0 do 9 bar 1 St.

Kataloški br.:3047407

Dostava pon,02.11.

10 kom. - zaliha NjemačkaConrad Electronic

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

679,00 €^*

Bürkert kutni ventil sjedala 2000 143448 0 do 7.2 bar 1 St.

Kataloški br.:3047420

Dostava pon,02.11.

15 kom. - zaliha NjemačkaConrad Electronic

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

935,00 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3046950 Bürkert kutni ventil sjedala 2000 154954 0 do 11 bar 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 3046950 Bürkert kutni ventil sjedala 2000 154954 0 do 11 bar 1 St.

Opis

Ventil s kutnim sjedištem s vanjskim upravljanjem sastoji se od pneumatski upravljanog klipnog pogona i kućišta dvosmjernog ventila. Ovisno o temperaturi okoline, pogon je dostupan u dva različita materijala, PA i PPS. Dokazana, samopodešavajuća brtva vretena osigurava visoku nepropusnost. Protočno učinkovita kućišta 2/2-smjernog ventila izrađena od bronzirane bronze ili nehrđajućeg čelika za ulaganje omogućuju velike protoke. Ovi robusni ventili koji ne zahtijevaju održavanje mogu se naknadno opremiti opsežnim priborom za indikaciju položaja, ograničenje hoda ili ručni rad u nuždi.

Ovaj tekst je strojno preveden.
