Name: BALLUFF senzor magnetskog polja magnetski BMF00A3 BMF00A3 PNP (D x Š x V) 4.50 x 16.80 x 2.90 mm
Brand: BALLUFF
SKU: 3419968
Availability: BackOrder

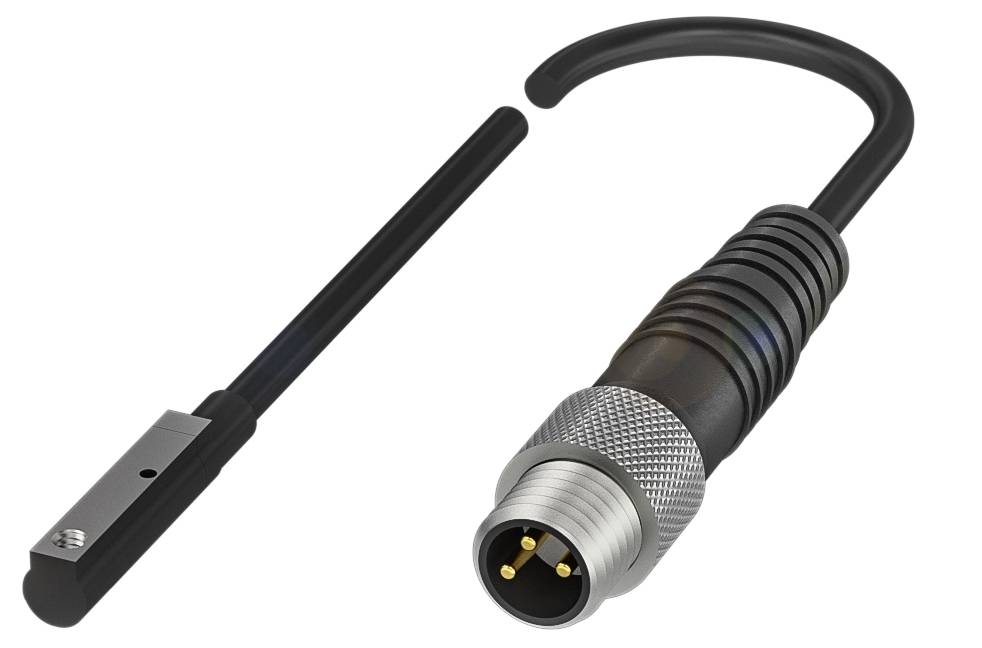

Elektronički utikač s dugim crnim kabelom i metalnim kontaktima, prikladan za industrijske primjene.

Slika slična

Vrsta proizvoda

senzor magnetskog polja

Pogonski napon maks.

30.0 V

Izlazi

PNP

Izvedba

magnetski

Priključak

M8, 3-polni

Tehnički list (PDF)

Dostava čet,19.11.

Broj

kom. - zaliha Njemačka

Ukupno (81,99 € / komad)

81,99 €

uklj. PDV

samo 9,22 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

BALLUFF senzor magnetskog polja BMF00A3 BMF00A3 PNP (D x Š x V) 4.50 x 16.80 x 2.90 mm

Priključak: M8x1 konektor, 3-pinski
Dimenzije: 16,8 x 2,9 x 4,5 mm
Kabel: PUR, 0,5 m
Princip rada: senzor magnetskog polja
Oblik utora: C-utor

Tehnički podaci

Glavne značajke: Dimenzije: 16,8 x 2,9 x 4,5 mm
Priključak: M8x1 konektor, 3-pinski
Primjena: Zbog optimiziranog odzivnog hoda posebno pogodno za cilindre kratkog hoda.
Montaža: C-utor
SMC
Bimba
Šunk
Radni napon Ub: 10...30 VDC
Princip rada: senzor magnetskog polja
Materijal kućišta: PA 12
Kabel: PUR, 0,5 m
Oblik utora: C-utor
Preklopni izlaz: PNP normalno otvoren (NO)
Frekvencija prebacivanja: 7000 Hz
Zaštita: IP67
Temperatura okoline: -25...85 °C
Dodatne značajke:
Princip rada: senzor magnetskog polja
Dimenzije: 16,8 x 2,9 x 4,5 mm
Montaža: C-utor|SMC|Bimba|Schunk
Prikaz funkcija: da
Izlazni otpor Ra: otvoreni odvod
Nazivni radni napon Ue DC: 24 V
Nazivna radna struja Ie: 100 mA
Nazivni napon izolacije Ui: 75 V DC
Nazivna struja kratkog spoja: 100 A
Radni napon Ub: 10...30 VDC
Kategorija upotrebe: DC-13
Maks. kapacitet opterećenja pri Ue: 1 µF
Struja bez opterećenja Io maks., neprigušena: 5 mA
Preostala struja lr maks.: 80 µA
Preostala valovitost maks. (% od Ue): 15%
Frekvencija prebacivanja: 7000 Hz
Statički pad napona maks.: 2,5 V
Priključak: M8x1 konektor, 3-pinski
Zaštita od kratkog spoja: da
Zaštita od obrnutog polariteta: da
Zaštićena mogućnost zamjene: da
Moment zatezanja: 0,03 Nm
Preklopni izlaz: PNP normalno otvoren (NO)
Promjer kabela D: 2,50 mm
Duljina kabela L: 0,50 m
Materijal kućišta: PA 12
Materijal plašta: PUR
EN 60068-2-27, udar: polusinus, 30 gn, 11 ms
EN 60068-2-6, Vibracija: 55 Hz, amplituda 1 mm, 3x30 min
Zaštita: IP67
Temperatura okoline: -25...85 °C
Stupanj kontaminacije: 3
Materijal plašta kabela: PUR
Marka: Globalno
Kašnjenje isključivanja toff max.: 0,07 ms
Kašnjenje uključivanja ton maks.: 0,07 ms
Nazivna jakost sklopnog polja Hn: 1,2 kA/m
Zajamčena jakost preklopnog polja Ha: 2 kA/m
Elektrostatički otpor: 3A (8kV)
Emisija: Grupa 1, Klasa B
Primjena: Zbog optimiziranog hoda odziva|posebno pogodno za|cilindre kratkog hoda.
Maks. temperaturni pomak (% od Hn): 0,3%
MTTF (40 °C) Materijal: 520 a

Vrsta proizvoda: senzor magnetskog polja

Tip: BMF00A3

min. pogonski napon: 10.0 V

Pogonski napon maks.: 30.0 V

Pogonski napon: 10.0 - 30.0 V

Izlazi: PNP

Materijal kućišta: PA

Izvedba: magnetski

Priključak: M8, 3-polni

Duljina kabela: 0.50 m

Min. temperatura: -25 °C

Maks. temperatura: 85 °C

: IP67

Dužina: 4.50 mm

Širina: 16.80 mm

Visina: 2.90 mm

dim.: (D x Š x V) 4.50 x 16.80 x 2.90 mm

Sadržaj: 1 St.

Nazivni napon: 30.0 V

Materijal plašta: PUR

Tehnologija: magnetski

Vrsta montaže: stezaljka

Radni napon: 24 V/DC

Frekvencija prebacivanja: 7000 Hz

Pogonska struja: 24 mA

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3419968 BALLUFF senzor magnetskog polja magnetski BMF00A3 BMF00A3 PNP (D x Š x V) 4.50 x 16.80 x 2.90 mm

Upute za rad i sigurnost

Upute za rad i sigurnost 3419968 BALLUFF senzor magnetskog polja magnetski BMF00A3 BMF00A3 PNP (D x Š x V) 4.50 x 16.80 x 2.90 mm

Opis

Naši BMF senzori magnetskog polja za C-utor karakteriziraju se posebno čvrstim držanjem. Mogu se ugraditi u ravnini s površinom, što ih čini prikladnima za primjene s ograničenim prostorom. Budući da se svi mogu umetnuti odozgo, pristaju i tamo gdje su krajevi utora zatvoreni i bočno umetanje nije moguće. Balluff također nudi izuzetno kratke izvedbe koje su idealne za svaku hvataljku i cilindar kratkog hoda. Senzori detektiraju položaj klipa bez kontakta kroz stijenku cilindra. Sustav se može koristiti za cilindre i hvataljke s jakim i slabim magnetima. Dimenzije = 16,8 x 2,9 x 4,5 mm, Princip rada = Senzor magnetskog polja, Priključak = M8x1 konektor, 3-pinski, Kabel = PUR, 0,5 m, Primjena = Posebno prikladno za cilindre kratkog hoda zbog optimiziranog odzivnog puta., Montaža = C-utor, SMC, Bimba, Schunk, Materijal kućišta = PA 12, Izlaz preklopa = PNP normalno otvoren (NO), Frekvencija preklopa = 7000 Hz, Radni napon Ub = 10...30 VDC, Temperatura okoline = -25...85 °C, Klasa zaštite = IP67, Odobrenje/Sukladnost = CE, UKCA, cULus, WEEE
