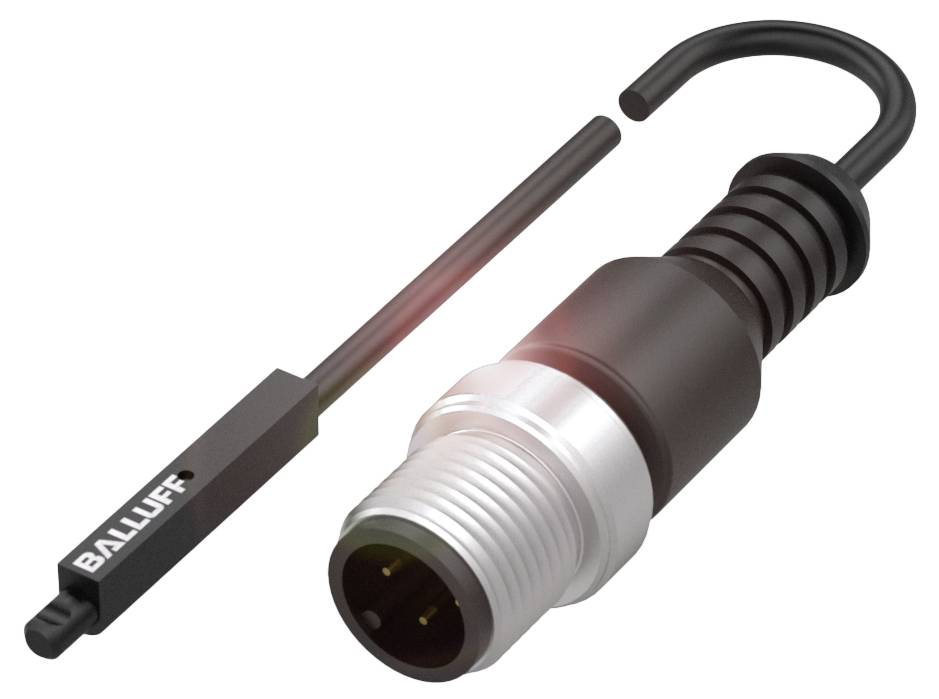

BALLUFF senzor magnetskog polja magnetski BMF0040 BMF0040 PNP (D x Š x V) 4.50 x 25.50 x 3.00 mm Piece
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta ambalaže
Piece
Vrsta proizvoda
senzor magnetskog polja
Pogonski napon maks.
30.0 V
Vrsta kontakta
1 PNP
Izlazi
PNP
Tehnički list (PDF)
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
109,99 €
3
3% = 3,05 €
106,94 €
5
4% = 4,27 €
105,72 €
10
5% = 5,08 €
104,91 €
25
5% = 5,99 €
104,00 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (109,99 € / komad)
109,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
BALLUFF senzor magnetskog polja BMF0040 BMF0040 PNP (D x Š x V) 4.50 x 25.50 x 3.00 mm Piece
- Priključak: M12x1 konektor, 4-pinski, A-kodiranje
- Dimenzije: 25,5 x 3 x 4,5 mm
- Kabel: PUR, 0,5 m
- Princip rada: senzor magnetskog polja
- Oblik utora: varijabilan
Tehnički podaci
- Glavne značajke: Dimenzije: 25,5 x 3 x 4,5 mm
- Priključak: M12x1 konektor, 4-pinski, A-kodiranje
- Primjena: minijaturizirani aktuatori
- Montaža: Nosač BMF 303-HW*
- Radni napon Ub: 10...30 VDC
- Princip rada: senzor magnetskog polja
- Materijal kućišta: LCP
- Kabel: PUR, 0,5 m
- Oblik utora: varijabilan
- Preklopni izlaz: PNP normalno otvoren (NO)
- Frekvencija prebacivanja: 30000 Hz
- Zaštita: IP67
- Temperatura okoline: -25...85 °C
- Dodatne značajke:
- Princip rada: senzor magnetskog polja
- Dimenzije: 25,5 x 3 x 4,5 mm
- Montaža: Nosač BMF 303-HW*
- Prikaz funkcija: da
- Izlazni otpor Ra: otvoreni odvod
- Nazivni radni napon Ue DC: 24 V
- Nazivna radna struja Ie: 100 mA
- Nazivni napon izolacije Ui: 75 V DC
- Nazivna struja kratkog spoja: 100 A
- Radni napon Ub: 10...30 VDC
- Kategorija upotrebe: DC-13
- Maks. kapacitet opterećenja pri Ue: 1 µF
- Struja bez opterećenja Io maks., neprigušena: 3,5 mA
- Preostala struja lr maks.: 10 µA
- Preostala valovitost maks. (% od Ue): 15%
- Frekvencija prebacivanja: 30000 Hz
- Statički pad napona maks.: 1 V
- Priključak: M12x1 konektor, 4-pinski, A-kodiranje
- Zaštita od kratkog spoja: da
- Zaštita od obrnutog polariteta: da
- Zaštićena mogućnost zamjene: da
- MTTF (40 °C): 744 a
- Aktivna površina, materijal: LCP
- Promjer kabela D: 2,50 mm
- Duljina kabela L: 0,50 m
- Materijal kućišta: LCP
- Materijal plašta kabela: PUR
- Kašnjenje isključivanja toff max.: 0,02 ms
- Kašnjenje uključivanja ton maks.: 0,02 ms
- Nije uključeno u isporuku: Nosač za montažu npr. BMF 303-HW-28
- Nazivna jakost sklopnog polja Hn: 1,2 kA/m
- Zajamčena jakost preklopnog polja Ha: 2 kA/m
- Histereza H maks. (% od Hn): 45%
- Materijal plašta Mehanička svojstva: PUR
- Primjena: minijaturizirani aktuatori
- Vrsta ambalaže
Piece
- Vrsta proizvoda
senzor magnetskog polja
- Tip
BMF0040
- min. pogonski napon
10.0 V
- Pogonski napon maks.
30.0 V
- Pogonski napon
10.0 - 30.0 V
- Vrsta kontakta
1 PNP
- Izlazi
PNP
- Materijal kućišta
LCP
- Izvedba
magnetski
- Priključak
M12, 4-polni
- Duljina kabela
0.50 m
- Min. temperatura
-25 °C
- Maks. temperatura
85 °C
IP67
- Dužina
4.50 mm
- Širina
25.50 mm
- Visina
3.00 mm
- dim.
(D x Š x V) 4.50 x 25.50 x 3.00 mm
- Sadržaj
1 St.
- Nazivni napon
30.0 V
- Materijal plašta
PUR
- Tehnologija
magnetski
- Radni napon
24 V/DC
- Frekvencija prebacivanja
30000 Hz
- Pogonska struja
24 mA
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3420044 BALLUFF senzor magnetskog polja magnetski BMF0040 BMF0040 PNP (D x Š x V) 4.50 x 25.50 x 3.00 mm Piece
Upute za rad i sigurnost
Upute za rad i sigurnost 3420044 BALLUFF senzor magnetskog polja magnetski BMF0040 BMF0040 PNP (D x Š x V) 4.50 x 25.50 x 3.00 mm Piece
Opis
Naši senzori magnetskog polja s fleksibilnim sustavom montaže prikladni su za sve oblike utora, kao što su T-, C-, okrugli ili trapezoidni utori. Mogu se prilagoditi gotovo svim tipovima cilindara svih proizvođača pomoću posebnih montažnih nosača. To znači da uvijek imate na raspolaganju pouzdan alat za detekciju položaja hvataljki i pneumatskih cilindara. I potpuno ste fleksibilni. Nadalje, točka preklapanja se podešava samo jednom i ostaje ista kada se senzor zamijeni. Na taj način povećavate funkcionalnu pouzdanost svog sustava. I zamjena senzora postaje sigurnija i lakša, čak i na teško dostupnim mjestima. Dobrodošla nuspojava: Naši univerzalno primjenjivi tipovi senzora štede vam prostor za pohranu i mogu smanjiti troškove. Dimenzije = 25,5 x 3 x 4,5 mm, Princip rada = Senzor magnetskog polja, Priključak = M12x1 konektor, 4-pinski, A-kodiranje, Kabel = PUR, 0,5 m, Primjena = Minijaturizirani aktuatori, Montaža = Nosač za montažu BMF 303-HW*, Materijal kućišta = LCP, Izlaz preklopa = PNP normalno otvoren (NO), Frekvencija preklopa = 30000 Hz, Radni napon Ub = 10...30 VDC, Temperatura okoline = -25...85 °C, Klasa zaštite = IP67, Odobrenje/Sukladnost = cULus, CE, UKCA, WEEE
