Slika slična

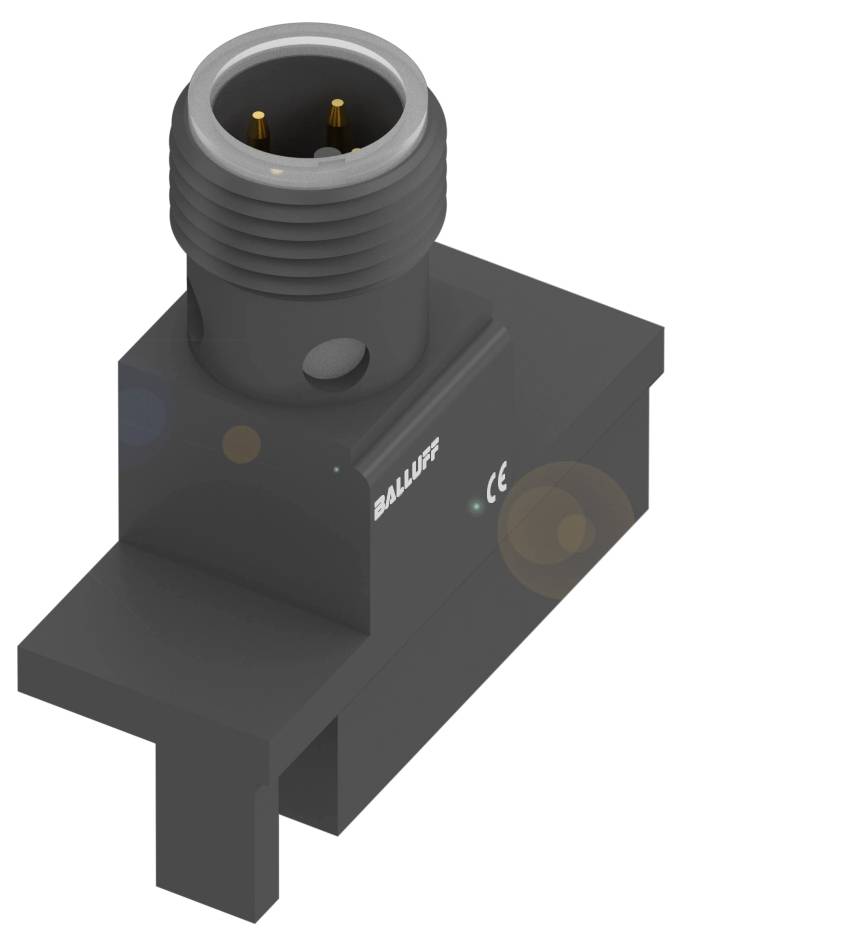

BALLUFF senzor magnetskog polja magnetski BMF008E BMF008E PNP (D x Š x V) 33.50 x 33.50 x 12.80 mm
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
senzor magnetskog polja
Pogonski napon maks.
30.0 V
Vrsta kontakta
1 zatvarač
Izlazi
PNP
Izvedba
magnetski
Tehnički list (PDF)
Broj
Ukupno (97,99 € / komad)
97,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
BALLUFF senzor magnetskog polja BMF008E BMF008E PNP (D x Š x V) 33.50 x 33.50 x 12.80 mm
- Priključak: M12x1 konektor, 4-pinski, A-kodiranje
- Dimenzije: 33,5 x 12,8 x 33,5 mm
- Princip rada: senzor magnetskog polja
- Primjena: veći aktuatori
- Oblik utora: varijabilan
Tehnički podaci
- Glavne značajke: Dimenzije: 33,5 x 12,8 x 33,5 mm
- Priključak: M12x1 konektor, 4-pinski, A-kodiranje
- Primjena: veći aktuatori
- Montaža: Nosač BMF 305-HW*
- Radni napon Ub: 10...30 VDC
- Princip rada: senzor magnetskog polja
- Materijal kućišta: aluminij
- Oblik utora: varijabilan
- Preklopni izlaz: PNP normalno otvoren (NO)
- Frekvencija prebacivanja: 10000 Hz
- Zaštita: IP67
- Temperatura okoline: -25...85 °C
- Dodatne značajke:
- Princip rada: senzor magnetskog polja
- Dimenzije: 33,5 x 12,8 x 33,5 mm
- Montaža: Nosač BMF 305-HW*
- Prikaz funkcija: da
- Izlazni otpor Ra: otvoreni odvod
- Nazivni radni napon Ue DC: 24 V
- Nazivna radna struja Ie: 200 mA
- Nazivni napon izolacije Ui: 75 V DC
- Nazivna struja kratkog spoja: 100 A
- Radni napon Ub: 10...30 VDC
- Kategorija upotrebe: DC-13
- Maks. kapacitet opterećenja pri Ue: 1 µF
- Struja bez opterećenja Io maks., neprigušena: 10 mA
- Preostala struja lr maks.: 80 µA
- Preostala valovitost maks. (% od Ue): 15%
- Frekvencija prebacivanja: 10000 Hz
- Statički pad napona maks.: 3,1 V
- Priključak: M12x1 konektor, 4-pinski, A-kodiranje
- Zaštita od kratkog spoja: da
- Zaštita od obrnutog polariteta: da
- Zaštićena mogućnost zamjene: da
- MTTF (40 °C): 330
- Aktivna površina, materijal: PU
- Preklopni izlaz: PNP normalno otvoren (NO)
- Materijal kućišta: aluminij
- EN 60068-2-27, udar: polusinus, 30 gn, 11 ms
- EN 60068-2-6, Vibracija: 55 Hz, amplituda 1 mm, 3x30 min
- Zaštita: IP67
- Temperatura okoline: -25...85 °C
- Stupanj kontaminacije: 3
- Kašnjenje isključivanja toff max.: 0,05 ms
- Kašnjenje uključivanja ton maks.: 0,05 ms
- Nije uključeno u isporuku: Nosač za montažu npr. BMF 305-HW-25
- Nazivna jakost sklopnog polja Hn: 1,2 kA/m
- Zajamčena jakost preklopnog polja Ha: 2 kA/m
- Histereza H maks. (% od Hn): 45%
- ESD: 4A (8kV) | 2A (4kV)
- Emisija: Grupa 1, Klasa A
- Primjena: veći aktuatori
- Maks. temperaturni pomak (% od Hn): 0,3%
- Vrsta proizvoda
senzor magnetskog polja
- Tip
BMF008E
- min. pogonski napon
10.0 V
- Pogonski napon maks.
30.0 V
- Pogonski napon
10.0 - 30.0 V
- Vrsta kontakta
1 zatvarač
- Izlazi
PNP
- Materijal kućišta
aluminij
- Izvedba
magnetski
- Priključak
M12, 4-polni
- Min. temperatura
-25 °C
- Maks. temperatura
85 °C
IP67
- Dužina
33.50 mm
- Širina
33.50 mm
- Visina
12.80 mm
- dim.
(D x Š x V) 33.50 x 33.50 x 12.80 mm
- Sadržaj
1 St.
- Nazivni napon
30.0 V
- Radni napon
24 V/DC
- Frekvencija prebacivanja
10000 Hz
- Pogonska struja
24 mA
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3420291 BALLUFF senzor magnetskog polja magnetski BMF008E BMF008E PNP (D x Š x V) 33.50 x 33.50 x 12.80 mm
Upute za rad i sigurnost
Upute za rad i sigurnost 3420291 BALLUFF senzor magnetskog polja magnetski BMF008E BMF008E PNP (D x Š x V) 33.50 x 33.50 x 12.80 mm
Opis
Dimenzije = 33,5 x 12,8 x 33,5 mm, Priključak = M12x1 konektor, 4-pinski, A-kodiranje, Primjena = veći aktuatori, Montaža = BMF 305-HW* montažni nosač, Materijal kućišta = aluminij, Preklopni izlaz = PNP normalno otvoren (NO), Frekvencija preklapanja = 10000 Hz, Radni napon Ub = 10...30 VDC, Temperatura okoline = -25...85 °C, Klasa zaštite = IP67, Odobrenje/Sukladnost = CEcULusWEEE
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
