Name: BALLUFF senzor magnetskog polja magnetski BMF001Z BMF001Z u istoj ravnini PNP (Ø x V) 10 mm x 32 m
Brand: BALLUFF
SKU: 3420103
Availability: BackOrder

Conrad
Kako biste pronašli proizvod, unesite ključnu riječ, broj proizvoda, EAN ili šifru proizvođača
Moj račun

Prijava / Registracija
Košarica

Rasprodaja - provjerite najbolje cijene! Rasprodaja - provjerite najbolje cijene!
Brendovi

Preporučeni brendovi
Usluge

Usluge

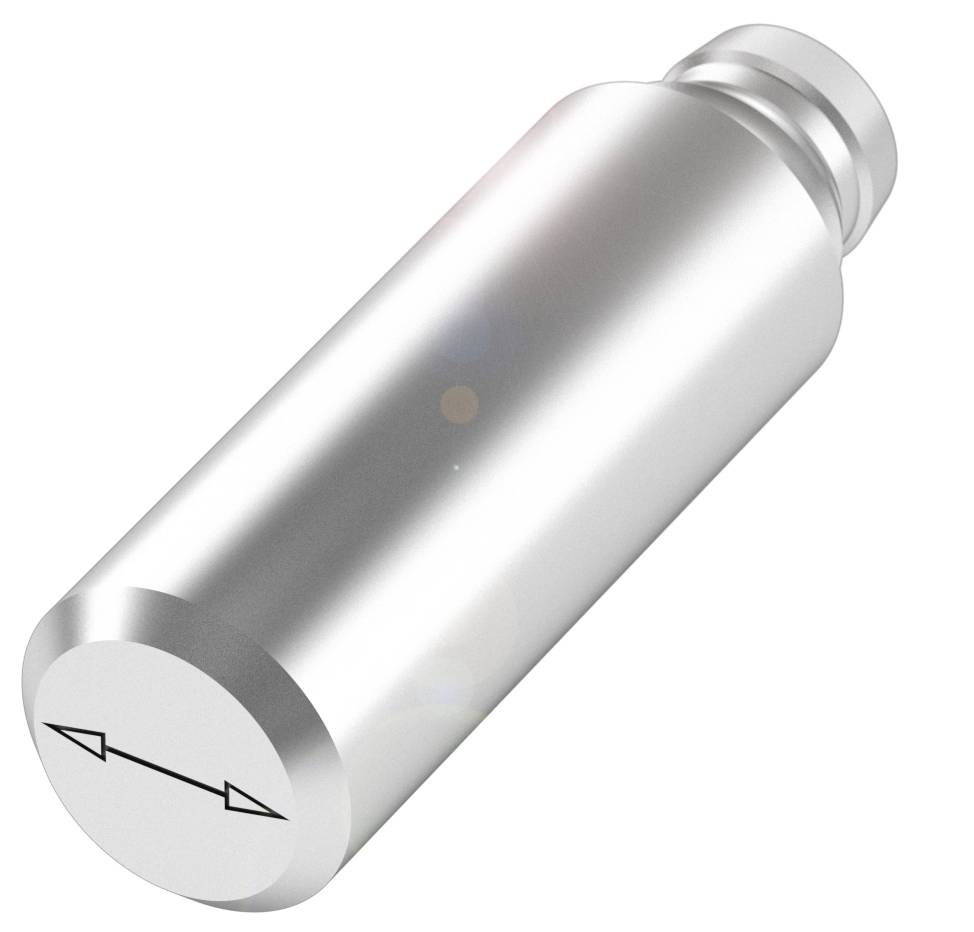

Srebrni cilindrični metalni stift sa strelicama na čelnoj strani koje označavaju promjer.

Slika slična

Vrsta proizvoda

senzor magnetskog polja

Pogonski napon maks.

30.0 V

Vrsta kontakta

1 PNP

Izlazi

PNP

Izvedba

magnetski

Tehnički list (PDF)

Dostava pet,27.11.

Broj

kom. - zaliha Njemačka

Ukupno (144,99 € / komad)

144,99 €

uklj. PDV

samo 11,27 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

BALLUFF senzor magnetskog polja BMF001Z BMF001Z u istoj ravnini PNP (Ø x V) 10 mm x 32 m

Dimenzije: Ø 10 x 32 mm
Preklopni izlaz: PNP normalno otvoren (NO)
Princip rada: senzor magnetskog polja
Materijal kućišta: nehrđajući čelik (1.4571)
Posebne značajke: Ispiranje

Tehnički podaci

Glavne značajke: Dimenzije: Ø 10 x 32 mm
Posebne značajke: Ispiranje
Radni napon Ub: 10...30 VDC
Princip rada: senzor magnetskog polja
Materijal kućišta: nehrđajući čelik (1.4571)
Preklopni izlaz: PNP normalno otvoren (NO)
Frekvencija prebacivanja: 10000 Hz
Vrsta zaštite: IP69K
Temperatura okoline: -40...85 °C
Dodatne značajke:
Princip rada: senzor magnetskog polja
Dimenzije: Ø 10 x 32 mm
Izlazni otpor Ra: otvoreni odvod
Nazivni radni napon Ue DC: 24 V
Nazivna radna struja Ie: 200 mA
Nazivni napon izolacije Ui: 75 V DC
Nazivna struja kratkog spoja: 100 A
Radni napon Ub: 10...30 VDC
Kategorija upotrebe: DC-13
Maks. kapacitet opterećenja pri Ue: 1 µF
Struja bez opterećenja Io maks., neprigušena: 10 mA
Preostala struja lr maks.: 80 µA
Preostala valovitost maks. (% od Ue): 15%
Frekvencija prebacivanja: 10000 Hz
Statički pad napona maks.: 3,1 V
Zaštita od kratkog spoja: da
Zaštita od obrnutog polariteta: da
Zaštićena mogućnost zamjene: da
MTTF (40 °C): 330
Aktivna površina, materijal: nehrđajući čelik (1.4571)
Veličina: D10.0
Preklopni izlaz: PNP normalno otvoren (NO)
Materijal kućišta: nehrđajući čelik (1.4571)
EN 60068-2-27, udar: polusinus, 30 gn, 11 ms
EN 60068-2-6, Vibracija: 55 Hz, amplituda 1 mm, 3x30 min
Vrsta zaštite: IP69K
Temperatura okoline: -40...85 °C
Stupanj kontaminacije: 3
Kašnjenje isključivanja toff max.: 0,05 ms
Kašnjenje uključivanja ton maks.: 0,05 ms
Nazivna jakost sklopnog polja Hn: 1,2 kA/m
Zajamčena jakost preklopnog polja Ha: 2 kA/m
Histereza H maks. (% od Hn): 45%
Elektrostatički otpor: 4A (8kV)
Emisija: Grupa 1, Klasa A
Maks. temperaturni pomak (% od Hn): 0,3%
Priključak 1: M8x1 konektor, 3-pinski
Priključak 2: 3-pinski
Prikaz funkcija Električne značajke: ne

Vrsta proizvoda: senzor magnetskog polja

Tip: BMF001Z

min. pogonski napon: 10.0 V

Pogonski napon maks.: 30.0 V

Pogonski napon: 10.0 - 30.0 V

Vrsta kontakta: 1 PNP

Izlazi: PNP

Materijal kućišta: nehrđajući čelik

Izvedba: magnetski

Svojstvo materijala: nehrđajući

Montaža: u istoj ravnini

Priključak: utikač

Min. temperatura: -40 °C

Maks. temperatura: 85 °C

: IP69 k (u ugrađenom stanju)

Dužina: 32.00 mm

Širina: 32 mm

Visina: 32 m

Promjer: 10 mm

dim.: (Ø x V) 10 mm x 32 m

Sadržaj: 1 St.

Nazivni napon: 30.0 V

Radni napon: 24 V/DC

Frekvencija prebacivanja: 10000 Hz

Pogonska struja: 24 mA

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3420103 BALLUFF senzor magnetskog polja magnetski BMF001Z BMF001Z u istoj ravnini PNP (Ø x V) 10 mm x 32 m

Upute za rad i sigurnost

Upute za rad i sigurnost 3420103 BALLUFF senzor magnetskog polja magnetski BMF001Z BMF001Z u istoj ravnini PNP (Ø x V) 10 mm x 32 m

Opis

Cilindrični senzori magnetskog polja nude vam sigurno i bez habanja detektiranje položaja. Neosjetljivi su na vibracije i prolaze kroz stijenke od obojenih metala i aluminija bez smanjenja udaljenosti preklapanja. Istovremeno, omogućuju znatno veću udaljenost preklapanja od induktivnih senzora iste veličine. I može se ugraditi u ravnini s čelikom. Dimenzije = Ø 10 x 32 mm, materijal kućišta = nehrđajući čelik (1.4571), sklopni izlaz = PNP normalno otvoren (NO), sklopna frekvencija = 10000 Hz, radni napon Ub = 10...30 VDC, temperatura okoline = -40...85 °C, klasa zaštite = IP69K, odobrenje/sukladnost = CEcULusEcolabWEEE

Ovaj tekst je strojno preveden.
