WAGO CANopen M3 MCS PLC kontroler 750-837/021-000 1 St.

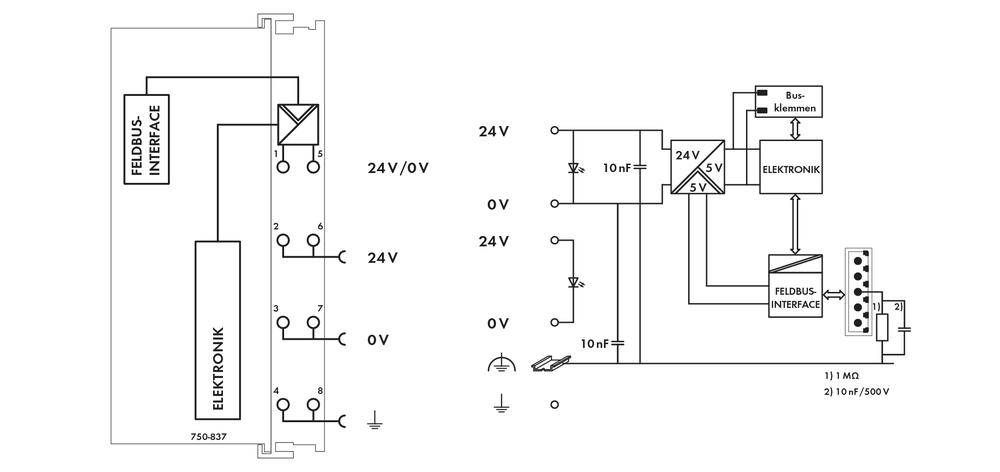

Unutarnja opskrba elektronikom se uvijek napaja preko regulatora.
Opskrba polja je galvanski izolirana, bilo putem opskrbnog modula na regulatoru ili preko zasebnog potencijalnog napajanja. Odvajanje omogućuje odvojeno napajanje senzora i pokretača. Kad su I / O moduli uključeni, naponi napajanja se automatski prosljeđuju (5 V istosmjerni sustav preko podatkovnih kontakata i napajanje putem neobavezno dostupnih naponskih kontakata). Moduli opskrbe dijagnostikom također omogućuju nadzor opskrbe. To osigurava fleksibilnu, opskrbljivačku strukturu za postaju. Napajanje elektronike ograničeno je na maksimum. Ova vrijednost ovisi o korištenom kontroleru. Ako ukupna unutarnja potrošnja struje svih I / O modula prelazi ovu vrijednost, potreban je dodatni modul napajanja sustava. Isto tako, opskrba na terenu ne smije biti veća od 10 A. Međutim, različiti potencijalni moduli za opskrbu omogućuju novu opskrbu, formiranje potencijalnih skupina i time provedbu koncepata zaustavljanja u nuždi. Bez ometanja u sigurnosnim aplikacijama Da biste centralno i sigurno, jednostavno i jeftino isključili čitave skupine pokretača, napajanje aktuatorom može se isključiti sigurnosnim prekidačem. To se može postići pojedinačno za svaki pokretač ili de-napajanjem upravljačkih izlaza grupiranih u grupi.
Mora se pokazati da, u slučaju kvara, neće biti posljedica na drugim strujnim ili energetskim krugovima, čak i kada je upravljački napon isključen, a definirana svojstva sigurnosne funkcije (logika i vrijeme) ostaju nepromijenjena. Neki su moduli dizajnirani prema tome da osiguraju da ne ometaju sigurnosnu funkciju.
Moduli zadovoljavaju zahtjeve do kategorije 4 prema DIN EN ISO 13849-1: 2007. Sigurnosna kategorija i razina performansi ovise isključivo o sigurnosnim komponentama i njihovoj međusobnoj povezanosti.

Ovaj tekst je strojno preveden.
