VOLTCRAFT DSO-6104F digitalni osciloskop 100 MHz 4-kanalni 1 GSa/s 40000 kpts 8 Bit digitalni osciloskop s memorijom (od
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Ukupno (1.225,00 € / komad)
1.225,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
VOLTCRAFT DSO-6104F digitalni osciloskop 100 MHz 4-kanalni 1 GSa/s 40000 kpts 8 Bit digitalni osciloskop s memorijom (ods), funkcija generatora 1 St.
- 100 MHzpropusnost
- 20,32 cm 800 x 600 piksela multi-touch zaslon (zumiranje kao na pametnom telefonu)
- Način temperature u boji
- Proizvoljni DDS generator od 25 MHz
Više informacija
Tehnički podaci
- Matematičke funkcije: + - * / FFT Intg Korisnički definirano
- Brzina osvježavanja: 45 000 wfms / s
- Stopa porasta<3,5 ns
- BUS funkcija dekodiranja za SPI, I²C, RS232, CAN
- Dodatni utor za bateriju
- Funkcijski generator: 25 MHz, 125 MSa / s, 14-bitna okomita rezolucija
- Valovi: sinus, kvadrat, rampa, puls
- Samovoljne funkcije: eksponencijalna, sin (x) / x, stepenice, buka
- Vrsta proizvoda
digitalni osciloskop
- Pojasna širina
100 MHz
- Razina uzorkovanja po kanalu
1 GSa/s
- Razlučivost
8 Bit
- Veličina ekrana
20,32 cm (8")
- Određene značajke osciloskopa
digitalni osciloskop s memorijom (ods)
funkcija generatora
- Vremenska osnova
2ns / div - 1000s / div
- Broj analognih ulaza maks.
4
tvornički standard (vlastiti)
- Kategorija mjerenja
CAT II
- Vertikalni otklon
1 mV/Div ‒ 10 V/div
- Ulazna impendacija
1 MΩ
- Ulazna veza
DC / AC / GND
- Ulazni napon
1 MΩ<= 400 Vrms
- Opskrba naponom
100-240 V / AC, 50/60 Hz, CAT II
- dim.
(D x Š x V) 90 x 340 x 178 mm
- Težina
2674 g
- Prikaz
LCD / 800 x 600 piksel
- Širina
340 mm
- Visina
178 mm
- Dužina
90 mm
- Sučelja
USB
- Dubina memorije/kanala
40000 kpts
- Tip
DSO-6104F
Usklađenost i certifikati
Certified by EU Garan
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 1673264 VOLTCRAFT DSO-6104F digitalni osciloskop 100 MHz 4-kanalni 1 GSa/s 40000 kpts 8 Bit digitalni osciloskop s memorijom (od
Upute za rad i sigurnost
Upute za rad i sigurnost 1673264 VOLTCRAFT DSO-6104F digitalni osciloskop 100 MHz 4-kanalni 1 GSa/s 40000 kpts 8 Bit digitalni osciloskop s memorijom (od
Izjava o sukladnosti
Izjava o sukladnosti 1673264 VOLTCRAFT DSO-6104F digitalni osciloskop 100 MHz 4-kanalni 1 GSa/s 40000 kpts 8 Bit digitalni osciloskop s memorijom (od
Uvjeti garancije
Uvjeti garancije 1673264 VOLTCRAFT DSO-6104F digitalni osciloskop 100 MHz 4-kanalni 1 GSa/s 40000 kpts 8 Bit digitalni osciloskop s memorijom (od
Preuzimanje datoteka
Preuzimanje datoteka 1673264 VOLTCRAFT DSO-6104F digitalni osciloskop 100 MHz 4-kanalni 1 GSa/s 40000 kpts 8 Bit digitalni osciloskop s memorijom (od
Opis
Osciloskop za digitalni pohranjivanjeDSO-6104Fidealan je za mjerenja u laboratoriju, u razvojnim odjeljenjima ili za uslužne zadatke. Postavke se mogu izvesti kao i obično na upravljačkim tipkama ili izravno na zaslonu. Kretanje i zumiranje jednako je intuitivno kao i na pametnom telefonu ili tabletu.

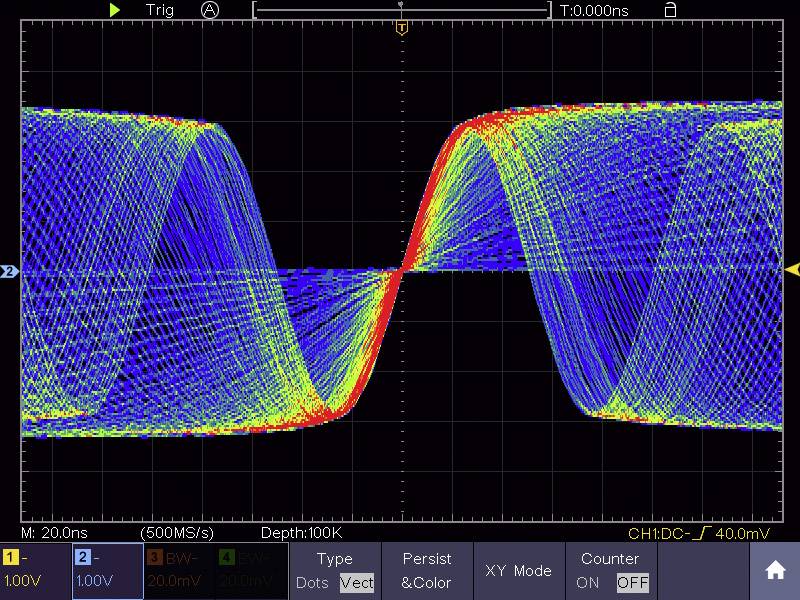

Prikaz temperature u boji
Kad se frekvencije mijenjaju, ponavljajuće se valne forme prikazuju u bojama duge prema njihovoj učestalosti.
Dekodiranje sabirnice
Signali SPI, I²C, RS232 i CAN sabirnice mogu se dekodirati. Dekodirane vrijednosti mogu se prikazati u binarnim, decimalnim, heksade ili ASCII i ažurirati u tablicama događaja. Vrijednosti dekodiranih signala CAN sabirnice prikazane su u boji. To olakšava razliku između podataka, koda duljine podataka i okvira okvira. CAN-bus sabirnica također mijenja boju u slučaju pogreške.

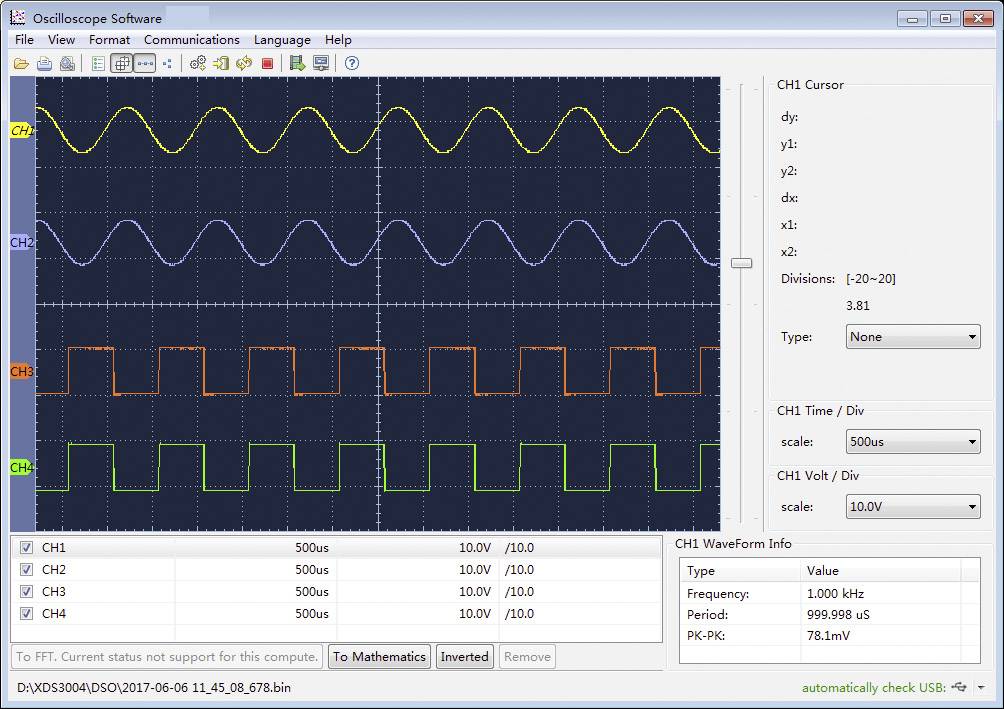

Dokumentirajte i obradujte podatke
Svi rezultati mjerenja i sadržaj na ekranu mogu se prenijeti na računalo putem USB-a ili mreže i pohraniti u svrhu dokumentacije. Kada spremate na USB prijenosnike podataka, naziv datoteke može se lako unijeti na dodirni zaslon.
Funkcijski generator s radom na dodir
Funkcijskim generatorom od 25 MHz može se raditi preko dodirne ploče ili konvencionalno preko gumba. Sinus, pravokutnik, rampa i impulsni valovi se mogu pozvati. Daljnjih 46 proizvoljnih oblika vala koji uključuju eksponencijalnu, sinusnu funkciju, stepenice i buku su unaprijed definirani. Vlastiti proizvoljni obrasci mogu se spremiti.
Klonska funkcija
Valovi na ulazu osciloskopa mogu se klonirati u generator funkcije. Odabir odjeljka za kloniranje obavlja se povoljno preko zaslona osjetljivog na dodir.
Pripremljeno za rad baterije
Uz opcionalno dostupnu LiIon bateriju, područje primjene znatno se proširuje. Osciloskopom s dodatnom baterijom također se može upravljati intuitivno u pokretu i omogućuje kontinuirano korištenje od 3 sata bez dodatnog napajanja. Rad s baterijom također je od pomoći u laboratoriju za isključenje mrežnog potencijala.
Prikaz temperature u boji
Kad se frekvencije mijenjaju, ponavljajuće se valne forme prikazuju u bojama duge prema njihovoj učestalosti.
Dekodiranje sabirnice
Signali SPI, I²C, RS232 i CAN sabirnice mogu se dekodirati. Dekodirane vrijednosti mogu se prikazati u binarnim, decimalnim, heksade ili ASCII i ažurirati u tablicama događaja. Vrijednosti dekodiranih signala CAN sabirnice prikazane su u boji. To olakšava razliku između podataka, koda duljine podataka i okvira okvira. CAN-bus sabirnica također mijenja boju u slučaju pogreške.
Dokumentirajte i obradujte podatke
Svi rezultati mjerenja i sadržaj na ekranu mogu se prenijeti na računalo putem USB-a ili mreže i pohraniti u svrhu dokumentacije. Kada spremate na USB prijenosnike podataka, naziv datoteke može se lako unijeti na dodirni zaslon.
Funkcijski generator s radom na dodir
Funkcijskim generatorom od 25 MHz može se raditi preko dodirne ploče ili konvencionalno preko gumba. Sinus, pravokutnik, rampa i impulsni valovi se mogu pozvati. Daljnjih 46 proizvoljnih oblika vala koji uključuju eksponencijalnu, sinusnu funkciju, stepenice i buku su unaprijed definirani. Vlastiti proizvoljni obrasci mogu se spremiti.
Klonska funkcija
Valovi na ulazu osciloskopa mogu se klonirati u generator funkcije. Odabir odjeljka za kloniranje obavlja se povoljno preko zaslona osjetljivog na dodir.
Pripremljeno za rad baterije
Uz opcionalno dostupnu LiIon bateriju, područje primjene znatno se proširuje. Osciloskopom s dodatnom baterijom također se može upravljati intuitivno u pokretu i omogućuje kontinuirano korištenje od 3 sata bez dodatnog napajanja. Rad s baterijom također je od pomoći u laboratoriju za isključenje mrežnog potencijala.
Izvedba
- USB izlaz Pict Bridge kompatibilan
- DDS proizvoljni funkcijski generator
- Ovaj tekst je strojno preveden.
Isporuka uključuje
- Osciloskop za digitalni pohranjivanje
- 4 sonde
- Podešavanje sonde
- Adapter napajanja
- USB kabel
- BNC kabel 1m
- CD sa softverom s cjelovitim engleskim uputama
- Kratke upute
