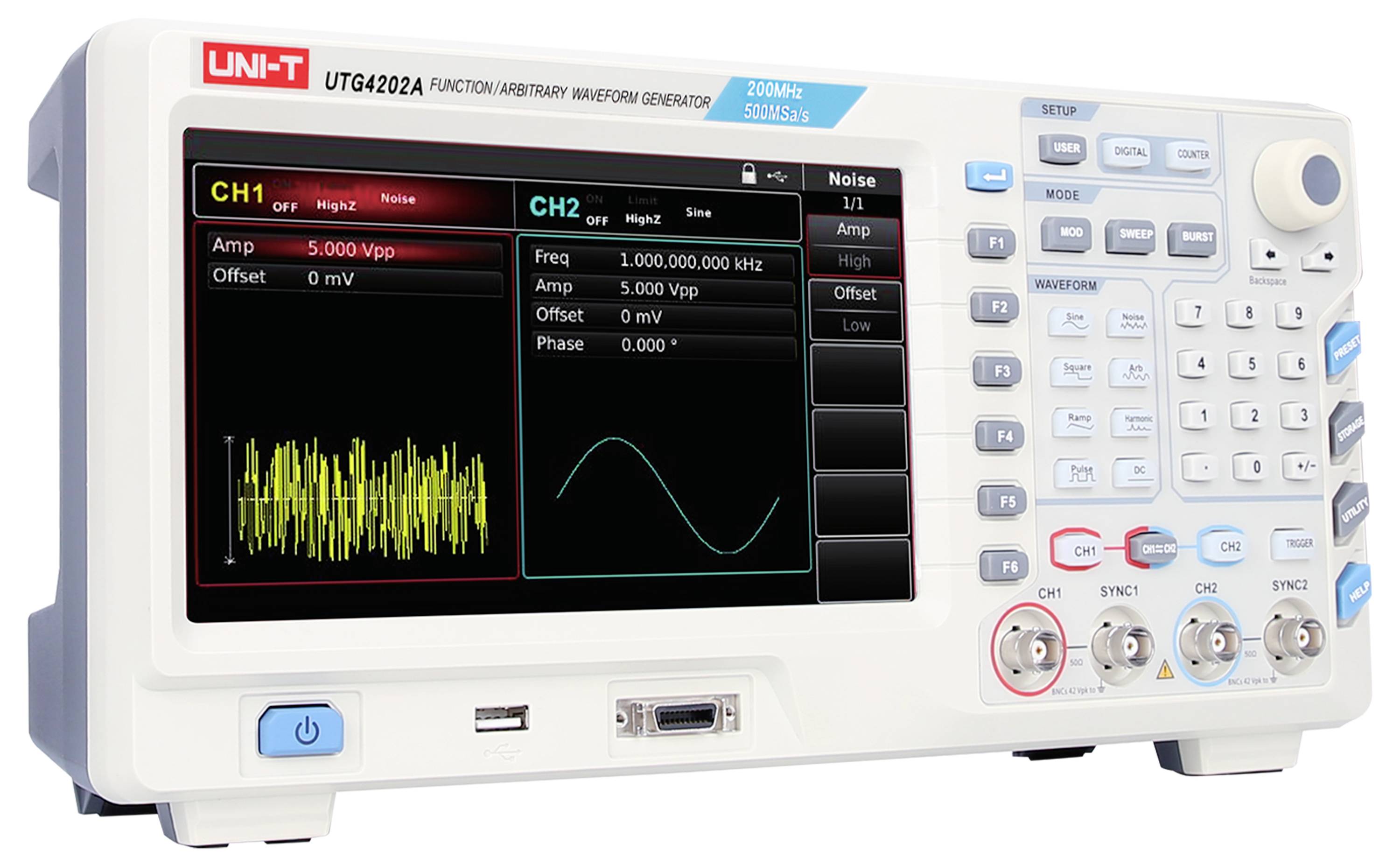

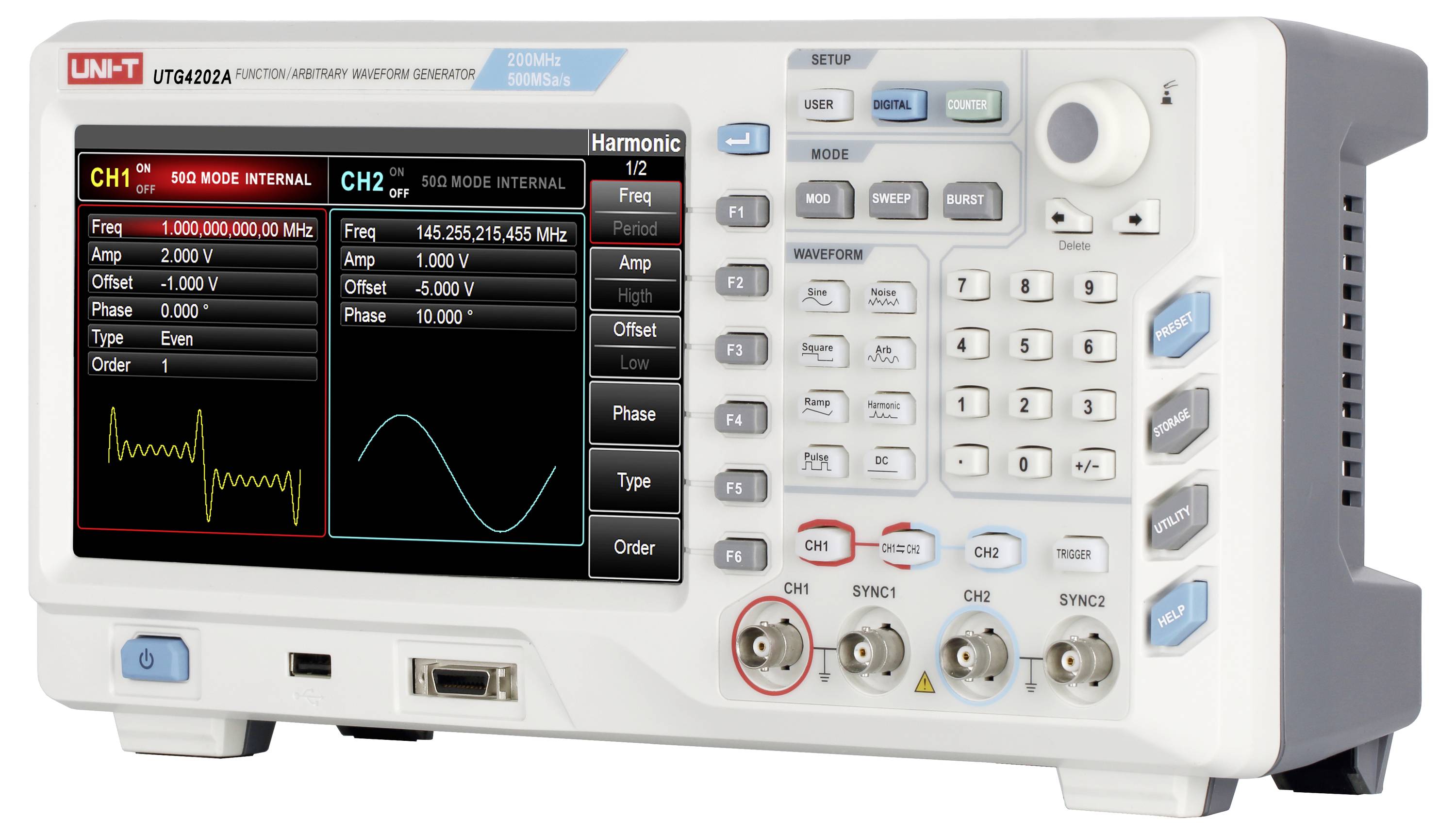

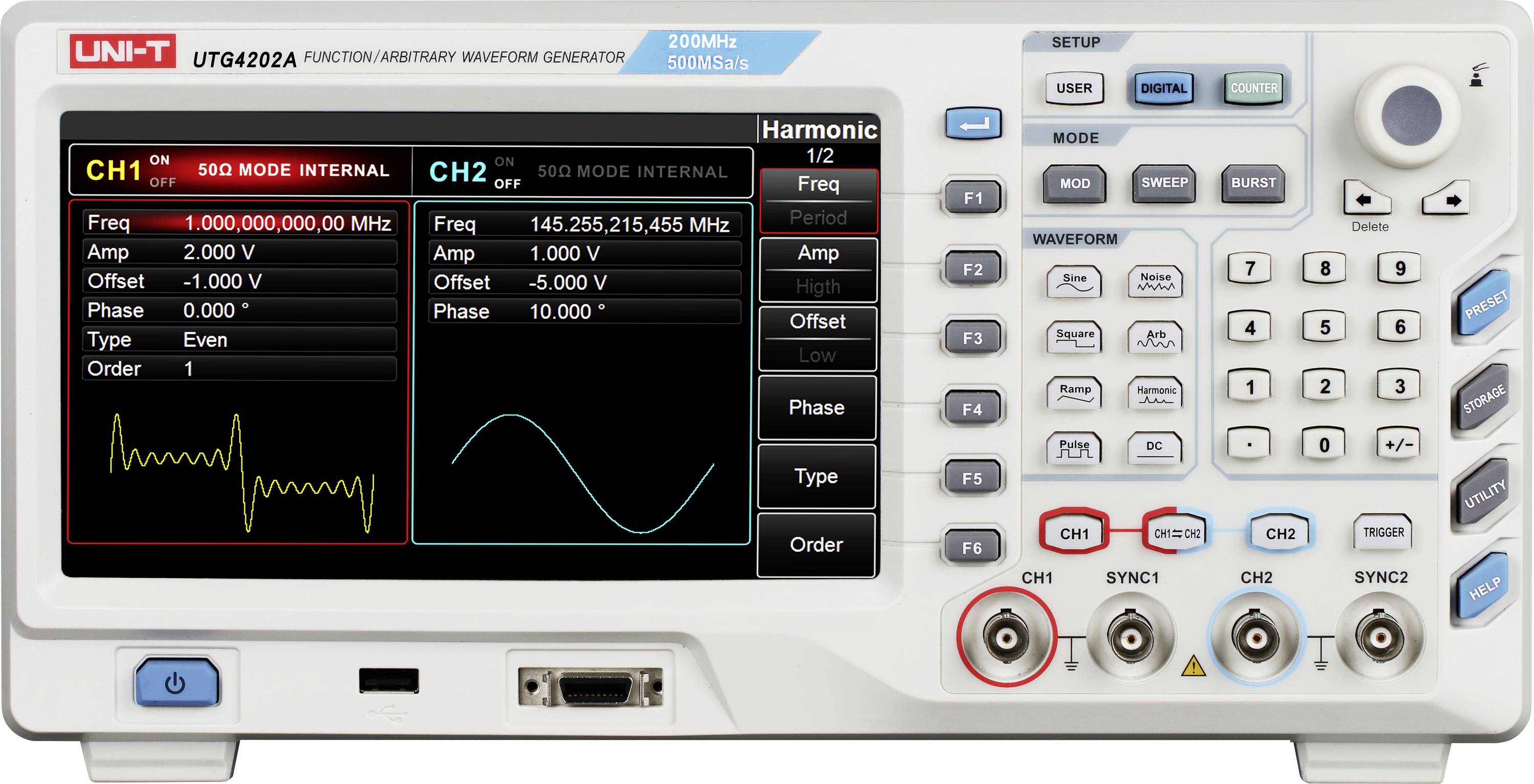

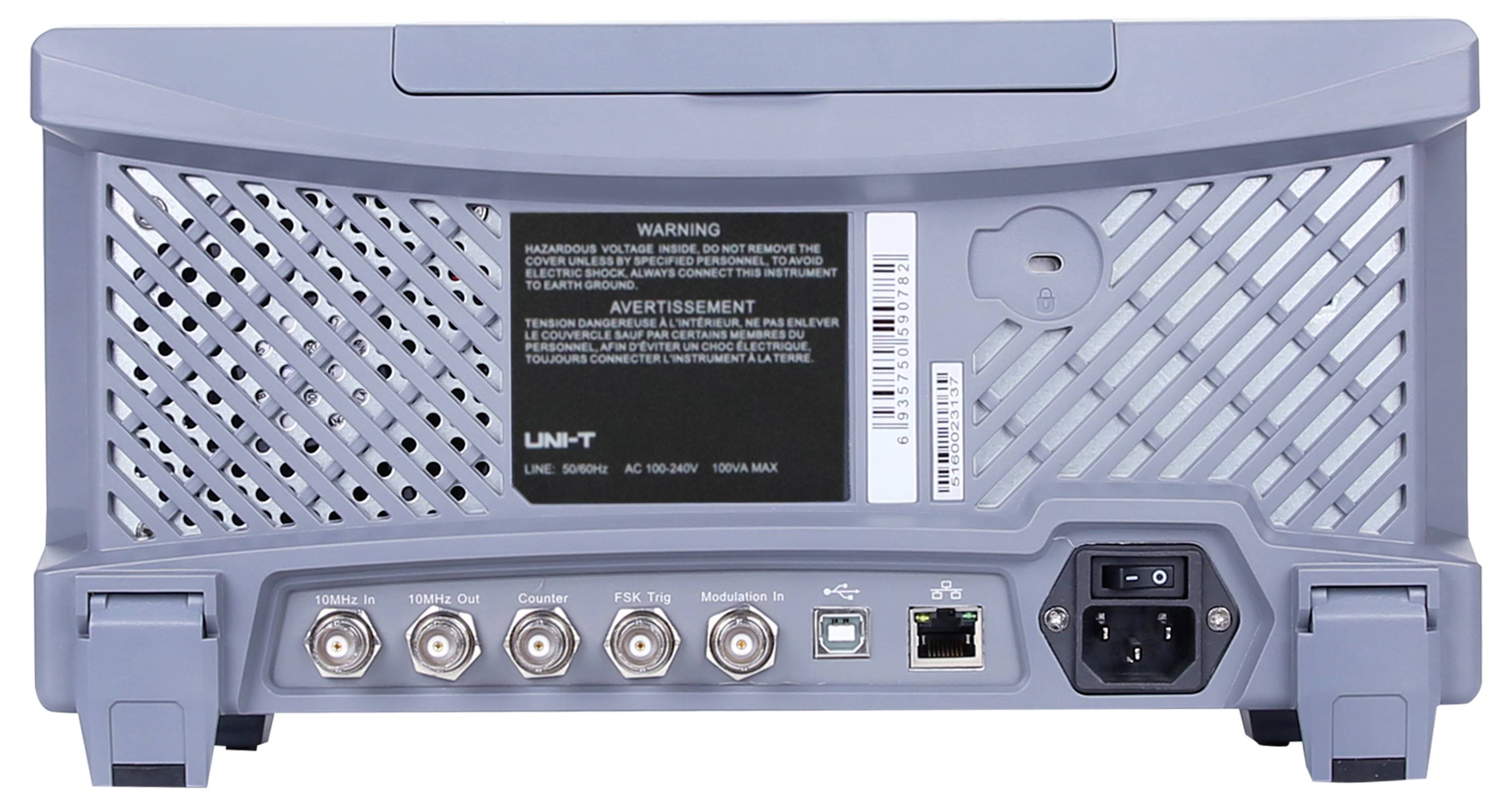

Uni-T UTG4202A funkcijski generator na struju 1 µHz - 200 MHz 2-kanalni proizvoljno
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
10 kom. - zaliha Njemačka
Broj
Ukupno (1.435,00 € / komad)
1.435,00 €
sa PDV-om
Dostupno još samo 10 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Uni-T UTG4202A funkcijski generator na struju 1 µHz - 200 MHz 2-kanalni proizvoljno
- Maksimalna izlazna frekvencija: 200 MHz
- Brzina uzorkovanja: 500MSa/s
- Vertikalna rezolucija: 16-bitna
- Kanali: 2
- Proizvoljna duljina valnog oblika: 32 Mpts
- Zaslon: 8-inčni TFT-LCD
Tehnički podaci
- 8" (20,3 cm) TFT LCD zaslon u boji, WVGA (800 x 480)
- 16-bitna vertikalna rezolucija
- digitalni protokolni izlaz (UART, I2C, SPI)
- Izlazni oblik signala
Sinusni val, pravokutni val, val nagiba, harmonijski valovi, pulsni val, šumni val, istosmjerni napon i proizvoljni valni oblik
- Vrsta proizvoda
funkcijski generator na struju
- Područje frekvencije
1 µHz - 200 MHz
- Izlazni oblici signala
proizvoljno
- Područje frekvencije (sinus)
1 µHz bis 200 MHz
- Klir faktor (sinus)
0,2 %
- Područje frekvencije pravokutnik
1 µHz bis 60 MHz
- Vrijeme povečavanja pravokutnika
5 ns
- Prikaz
LCD
- Područje frekvencije (trokut)
1 µHz bis 5 MHz
- Područje frekvencije (ARB)
1 µHz bis 50 MHz
tvornički standard (vlastiti)
- Funkcija oscilacije frekvencije
Podržava linearno i logaritamsko frekvencijsko pomicanje
- Interna modulacija
AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM
- Eksterna modulacija
AM, FM, PM, ASK, FSK, PSK, PWM, SUM
- VCF
Implementirano putem vanjskog analognog modulacijskog ulaza
- Okidač (sinhroni)
Interno, eksterno i ručno
- Vrata (asihrona)
Podržano u načinu rada za spajanje (burst) putem vanjskog digitalnog modulacijskog sučelja
- Eksterno mjerenje frekvencije
Integrirani 6-bitni frekvencijski brojač, raspon od 100 MHz do 800 MHz
- dim.
(Š x V) 336 mm x 164 mm
- Težina
3.5 kg
- Broj kanala
2-kanalni
- Frekvencija (maks.)
200 MHz
- Frekvencija (min.)
1 µHz
- Širina
336 mm
- Visina
164 mm
- Sučelja (Funkcijski generatori)
USB 3.1 utikač C
USB domaćin
LAN
- Napajanje
230 v/ac
- Tip
UTG4202A
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3757392 Uni-T UTG4202A funkcijski generator na struju 1 µHz - 200 MHz 2-kanalni proizvoljno
Upute za rad i sigurnost
Upute za rad i sigurnost 3757392 Uni-T UTG4202A funkcijski generator na struju 1 µHz - 200 MHz 2-kanalni proizvoljno
Opis
UTG4202A se koristi u širokom rasponu primjena i integrira nekoliko oblika signala, uključujući generator funkcija, generator proizvoljnog valnog oblika, generator impulsa, generiranje harmonika te analogne i digitalne izvore modulacije. Nudi visoku brzinu uzorkovanja do 500 MSa/s i maksimalnu duljinu valnog oblika do 32 Mpt. UTG4202A koristi tehnologiju izravnog digitalnog sintetizatora (DDS) za generiranje stabilnih, preciznih signala s niskim izobličenjem. Jednostavno korisničko sučelje s 8-inčnim zaslonom visoke rezolucije i dobro osmišljenim rasporedom upravljačke ploče osiguravaju učinkovit i udoban rad.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Različite vrste modulacije: Podrška za AM, FM, PM, kao i digitalne modulacije kao što su ASK, FSK, PSK, QAM i mnoge druge.
- Funkcija harmonijskog izlaza: Do 16 harmonika slobodno podesivo (redoslijed, amplituda, faza)
- Dubina memorije od 32 Mpts i 7 GB memorije: Velika dubina memorije proizvoljnih valnih oblika i opsežna interna memorija.
- Funkcija pometanja: Linearni i logaritamski načini pometanja
- Digitalna sučelja (opcionalno): Podrška za SPI, I²C i UART
Isporuka uključuje
- UTG4202A x 1
- Kabel za napajanje x 1
- USB kabel x 1
- BNC-BNC prolazni kabel × 4
Napomene
Drugi modeli
- UTG4082A: izlazna frekvencija 80 MHz, brzina uzorkovanja 500 MSa/s, 16-bitna rezolucija, 2 kanala, 32 Mpts proizvoljne duljine valnog oblika, 8″ TFT-LCD zaslon osjetljiv na dodir.
- UTG4122A: izlazna frekvencija 120 MHz, brzina uzorkovanja 500 MSa/s, 16-bitna rezolucija, 2 kanala, 32 Mpts proizvoljne duljine valnog oblika, 8″ TFT-LCD.
- UTG4162A: izlazna frekvencija 160 MHz, brzina uzorkovanja 500 MSa/s, 16-bitna rezolucija, 2 kanala, 32 Mpts proizvoljne duljine valnog oblika, 8″ TFT-LCD zaslon osjetljiv na dodir.
