Name: Uni-T UTG4162A funkcijski generator na struju 1 µHz - 160 MHz 2-kanalni proizvoljno
Brand: Uni-T
SKU: 3757391
Availability: BackOrder

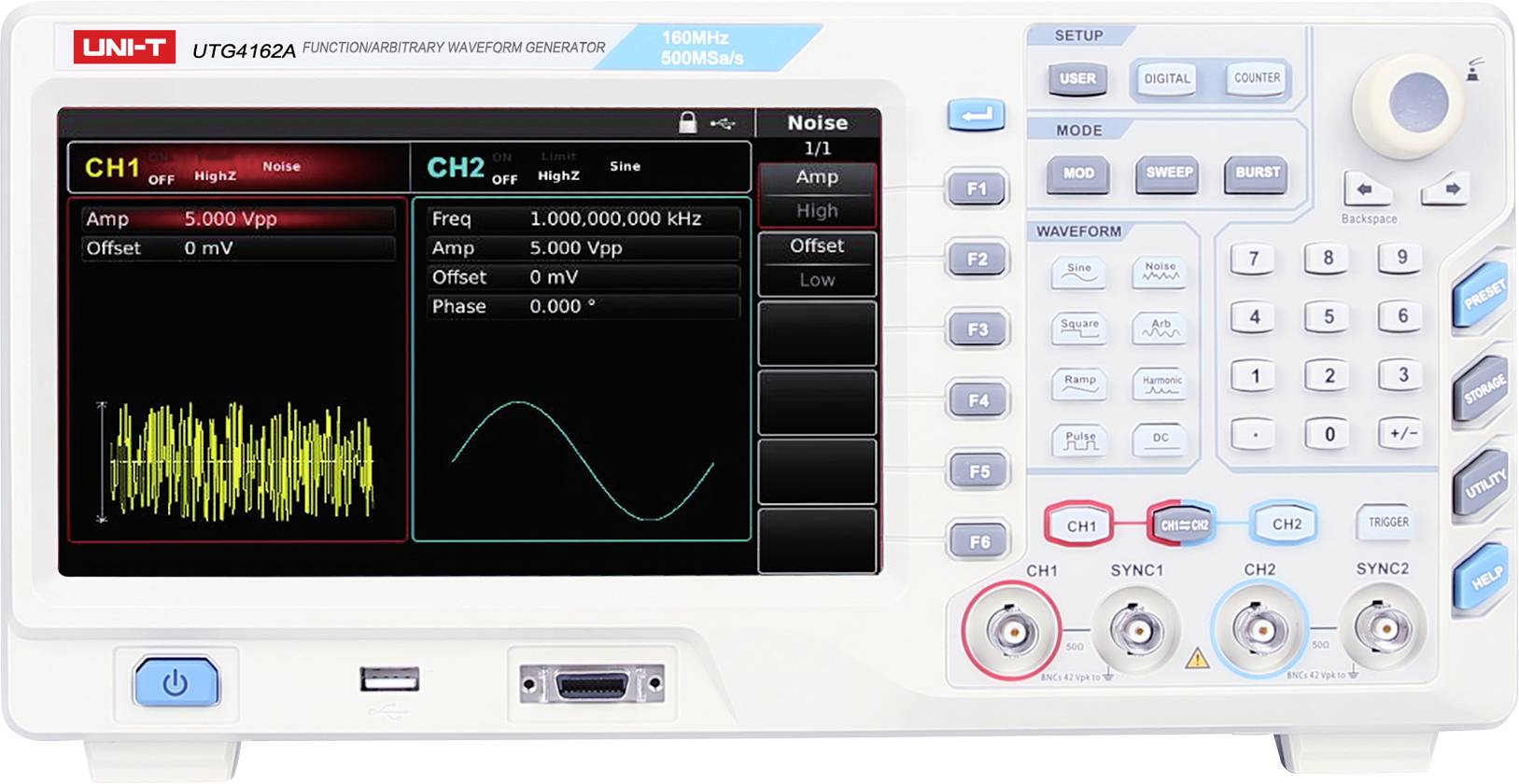

Prednja ploča UNI-T generatora funkcija/arbitrarnog valnog oblika koja prikazuje CH1 postavljen na šum i CH2 na sinus, s kontrolama frekvencije, amplitude i faze te izlaznim terminalima.

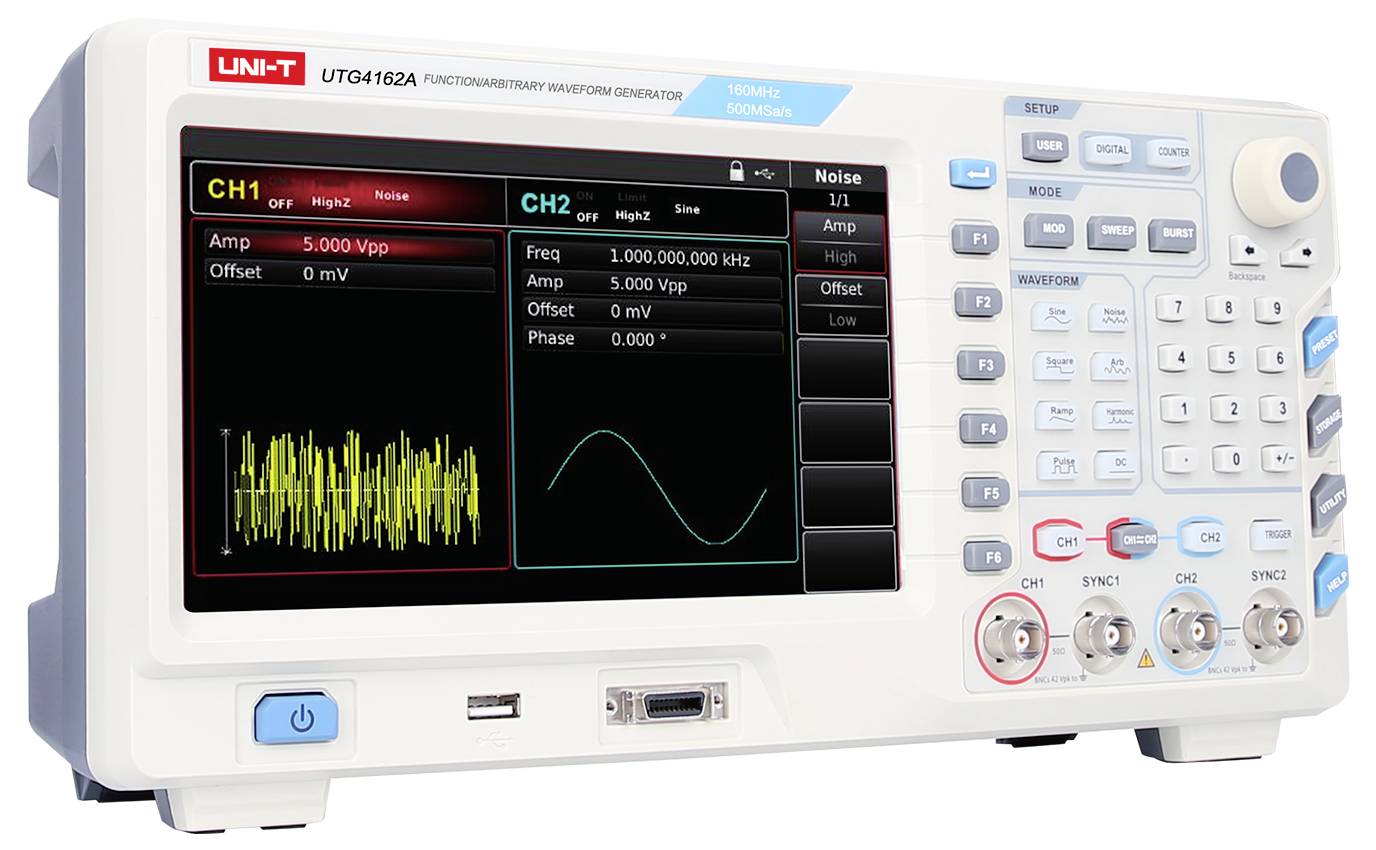

Uni-T UTG4162A funkcijski generator na struju 1 µHz - 160 MHz 2-kanalni proizvoljno-1

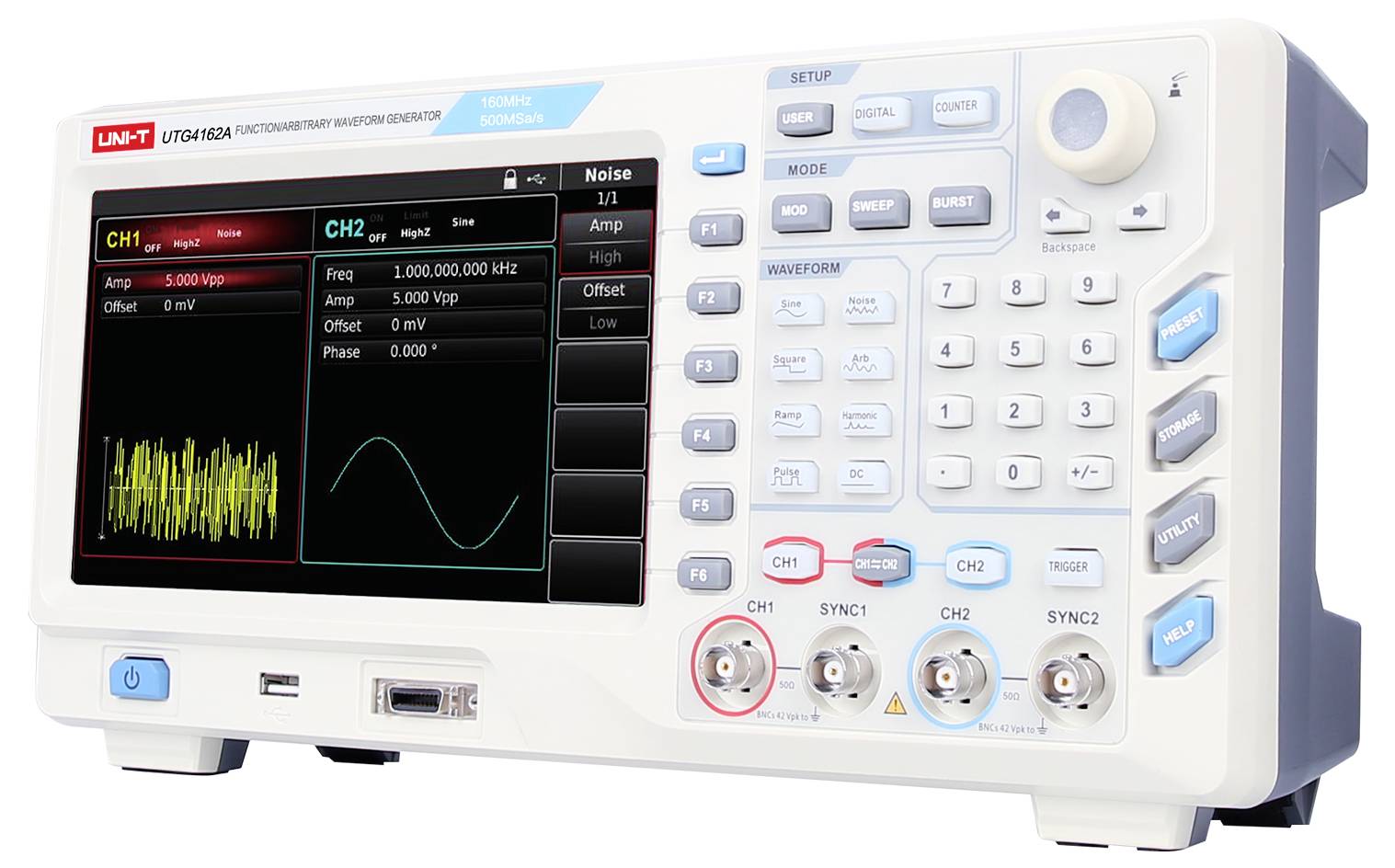

Uni-T UTG4162A funkcijski generator na struju 1 µHz - 160 MHz 2-kanalni proizvoljno-2

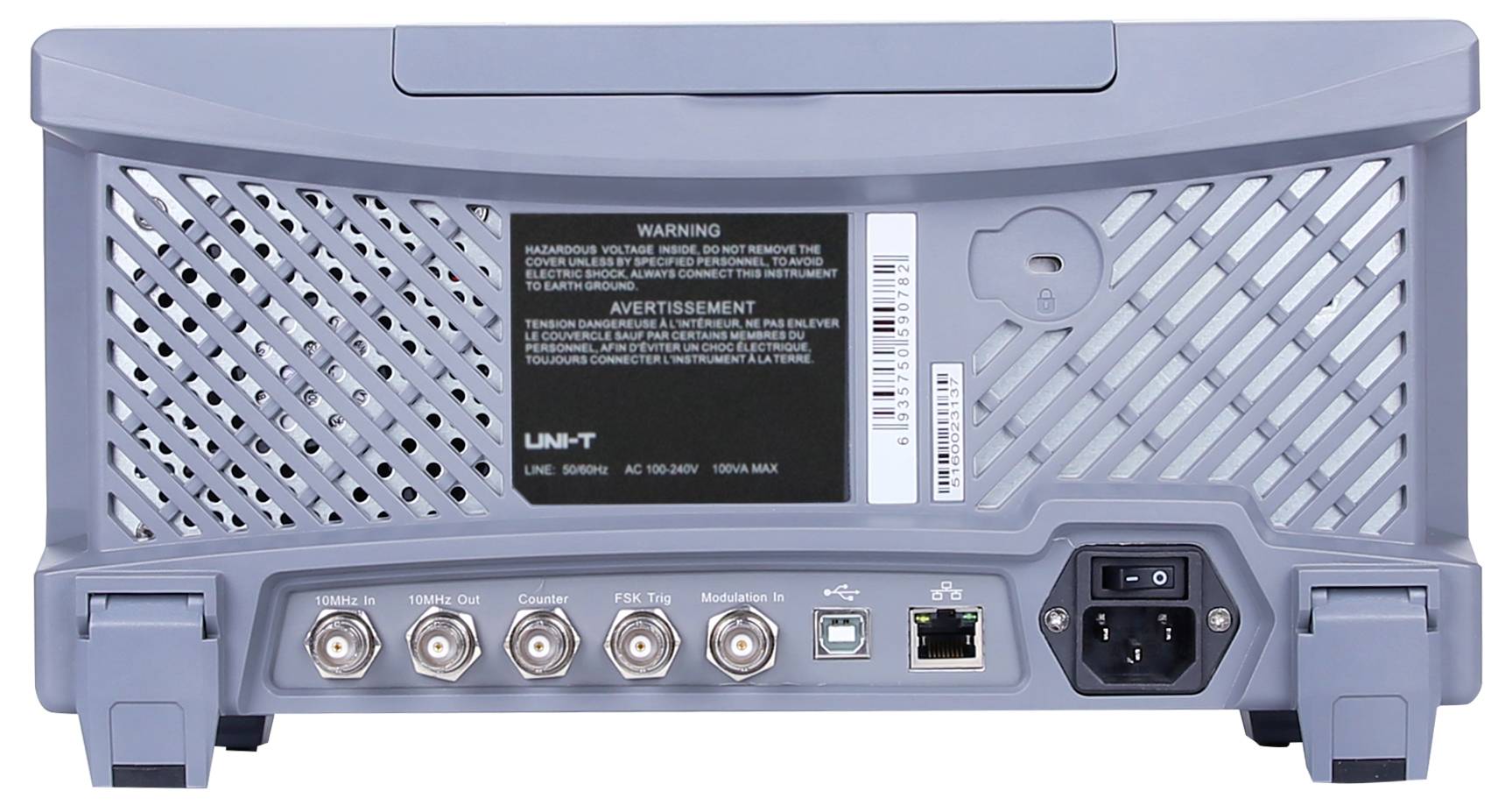

Uni-T UTG4162A funkcijski generator na struju 1 µHz - 160 MHz 2-kanalni proizvoljno-3

Uni-T UTG4162A funkcijski generator na struju 1 µHz - 160 MHz 2-kanalni proizvoljno-4

1/5

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava čet,26.11.

8 kom. - zaliha Njemačka

Ukupno (1.245,00 € / komad)

1.245,00 €

uklj. PDV

samo 72,75 €

Dostupno još samo 8 kom. - zaliha Njemačka

Dostupno samo za poslovne kupce

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Uni-T UTG4162A funkcijski generator na struju 1 µHz - 160 MHz 2-kanalni proizvoljno

Maksimalna izlazna frekvencija: 160 MHz
Brzina uzorkovanja: 500MSa/s
Vertikalna rezolucija: 16-bitna
Kanali: 2
Proizvoljna duljina valnog oblika: 32 Mpts
Zaslon: 8-inčni TFT-LCD

Tehnički podaci

8-inčni TFT LCD zaslon u boji s WVGA rezolucijom (800 x 480)
16-bitna vertikalna rezolucija
Dubina memorije od 32 Mpts
7 GB nehlapljive proizvoljne memorije
digitalno kodiranje protokola (UART, I2C, SPI)

Izlazni oblik signala: Sinusni val, pravokutni val, val nagiba, harmonik, pulsni val, šumni val, istosmjerni val i proizvoljni valni oblik

Vrsta proizvoda: funkcijski generator na struju

Područje frekvencije: 1 µHz - 160 MHz

Izlazni oblici signala: proizvoljno

Područje frekvencije (sinus): 1 µHz -160 MHz

Klir faktor (sinus): 0,2 %

Područje frekvencije pravokutnik: 1 µHz bis 50 MHz

Vrijeme povečavanja pravokutnika: 5 ns

Prikaz: LCD

Područje frekvencije (trokut): 1 µHz bis 4 MHz

Područje frekvencije (ARB): 1 µHz bis 40 MHz

: tvornički standard (vlastiti)

Funkcija oscilacije frekvencije: Podržava linearno i logaritamsko frekvencijsko pomicanje

Interna modulacija: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM

Eksterna modulacija: AM, FM, PM, ASK, FSK, PSK, OSK, PWM, SUM

VCF: Putem vanjske analogne modulacije

Okidač (sinhroni): Unutarnje, vanjsko i ručno

Vrata (asihrona): Podržano u Burst načinu rada (Gated) putem vanjskog digitalnog modulacijskog sučelja

Eksterno mjerenje frekvencije: Integrirani 6-bitni mjerač frekvencije, raspon od 100 MHz do 800 MHz

dim.: (Š x V) 336 mm x 164 mm

Težina: 3.5 kg

Broj kanala: 2-kanalni

Frekvencija (maks.): 160 MHz

Frekvencija (min.): 1 µHz

Posebne značajke: modulacija

Širina: 336 mm

Visina: 164 mm

Sučelja (Funkcijski generatori): USB domaćin
USB 3.1 utikač C
LAN

Napajanje: 230 v/ac

Tip: UTG4162A

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3757391 Uni-T UTG4162A funkcijski generator na struju 1 µHz - 160 MHz 2-kanalni proizvoljno

Upute za rad i sigurnost

Upute za rad i sigurnost 3757391 Uni-T UTG4162A funkcijski generator na struju 1 µHz - 160 MHz 2-kanalni proizvoljno

Opis

UTG4162A se koristi u širokom rasponu primjena i integrira nekoliko oblika signala, uključujući generator funkcija, generator proizvoljnog valnog oblika, generator impulsa, generiranje harmonika te analogne i digitalne izvore modulacije. Nudi visoku brzinu uzorkovanja do 500 MSa/s i maksimalnu duljinu valnog oblika do 32 Mpt. UTG4162A koristi tehnologiju izravnog digitalnog sintetizatora (DDS) za generiranje stabilnih, preciznih signala s niskim izobličenjem. Jednostavno korisničko sučelje s 8-inčnim zaslonom visoke rezolucije i dobro osmišljenim rasporedom upravljačke ploče osiguravaju učinkovit i udoban rad.

Ovaj tekst je strojno preveden.

Izvedba

Različite vrste modulacije: Podrška za AM, FM, PM, kao i digitalne modulacije kao što su ASK, FSK, PSK, QAM i mnoge druge.
Funkcija harmonijskog izlaza: Do 16 harmonika slobodno podesivo (redoslijed, amplituda, faza)
Dubina memorije od 32 Mpts i 7 GB memorije: Velika dubina memorije proizvoljnih valnih oblika i opsežna interna memorija.
Funkcija pometanja: Linearni i logaritamski načini pometanja
Digitalna sučelja (opcionalno): Podrška za SPI, I²C i UART

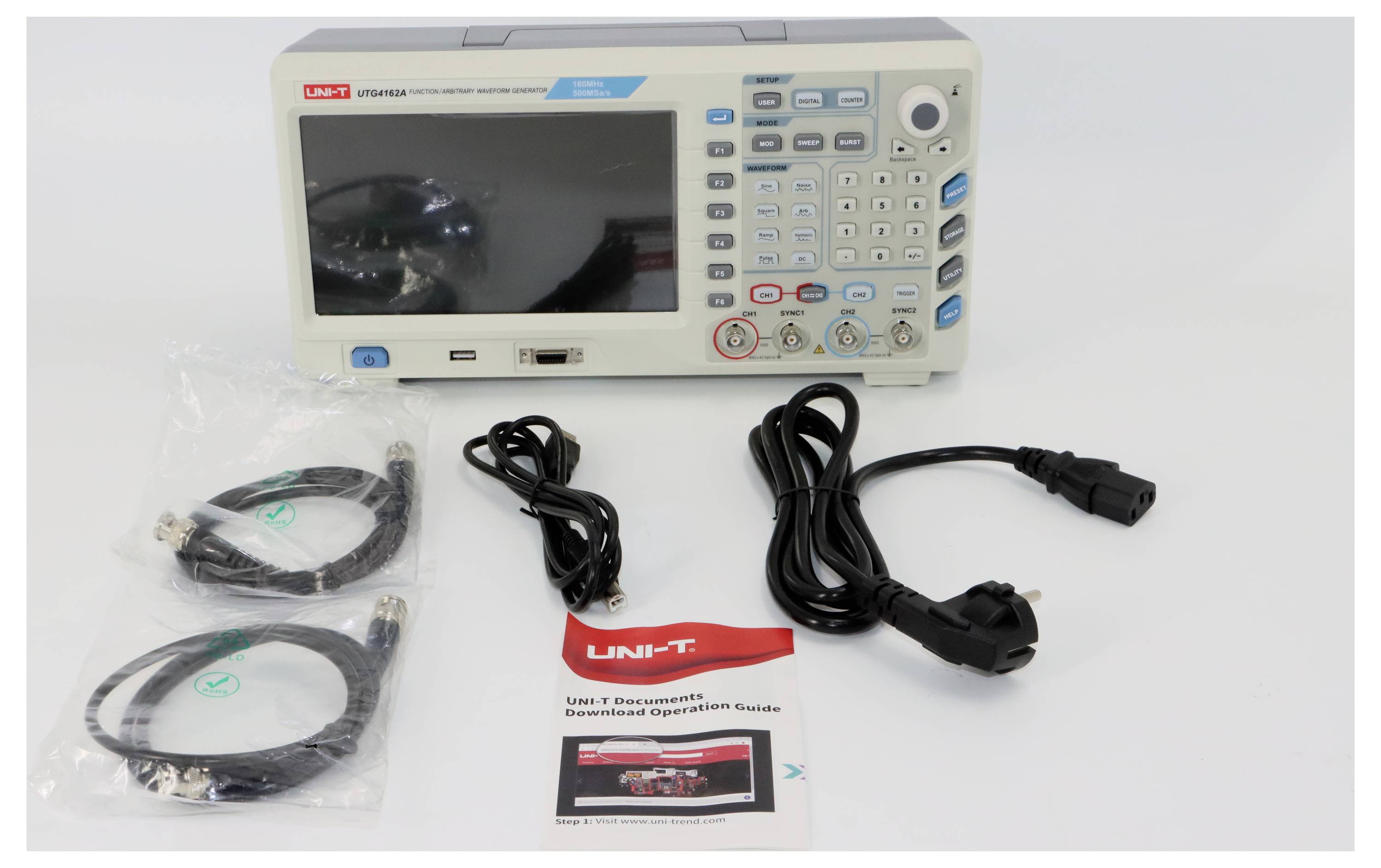

Isporuka uključuje

UTG4162A x 1
Kabel za napajanje x 1
USB kabel x 1
BNC-BNC prolazni kabel × 3

Napomene

Drugi modeli

- UTG4082A: izlazna frekvencija 80 MHz, brzina uzorkovanja 500 MSa/s, 16-bitna rezolucija, 2 kanala, 32 Mpts proizvoljne duljine valnog oblika, 8″ TFT-LCD zaslon osjetljiv na dodir.

- UTG4122A: izlazna frekvencija 120 MHz, brzina uzorkovanja 500 MSa/s, 16-bitna rezolucija, 2 kanala, 32 Mpts proizvoljne duljine valnog oblika, 8″ TFT-LCD zaslon osjetljiv na dodir.

- UTG4202A: izlazna frekvencija 200 MHz, brzina uzorkovanja 500 MSa/s, 16-bitna rezolucija, 2 kanala, 32 Mpts proizvoljne duljine valnog oblika, 8″ TFT-LCD.
