Name: Uni-T UTG2122X funkcijski generator na struju 120 Hz (max) 2-kanalni proizvoljno, pravokutnik, puls, rampa, buka
Brand: Uni-T
SKU: 3400013
Availability: BackOrder

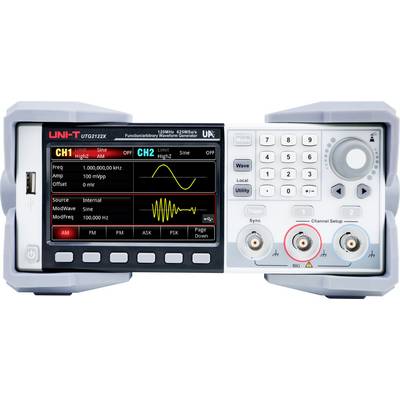

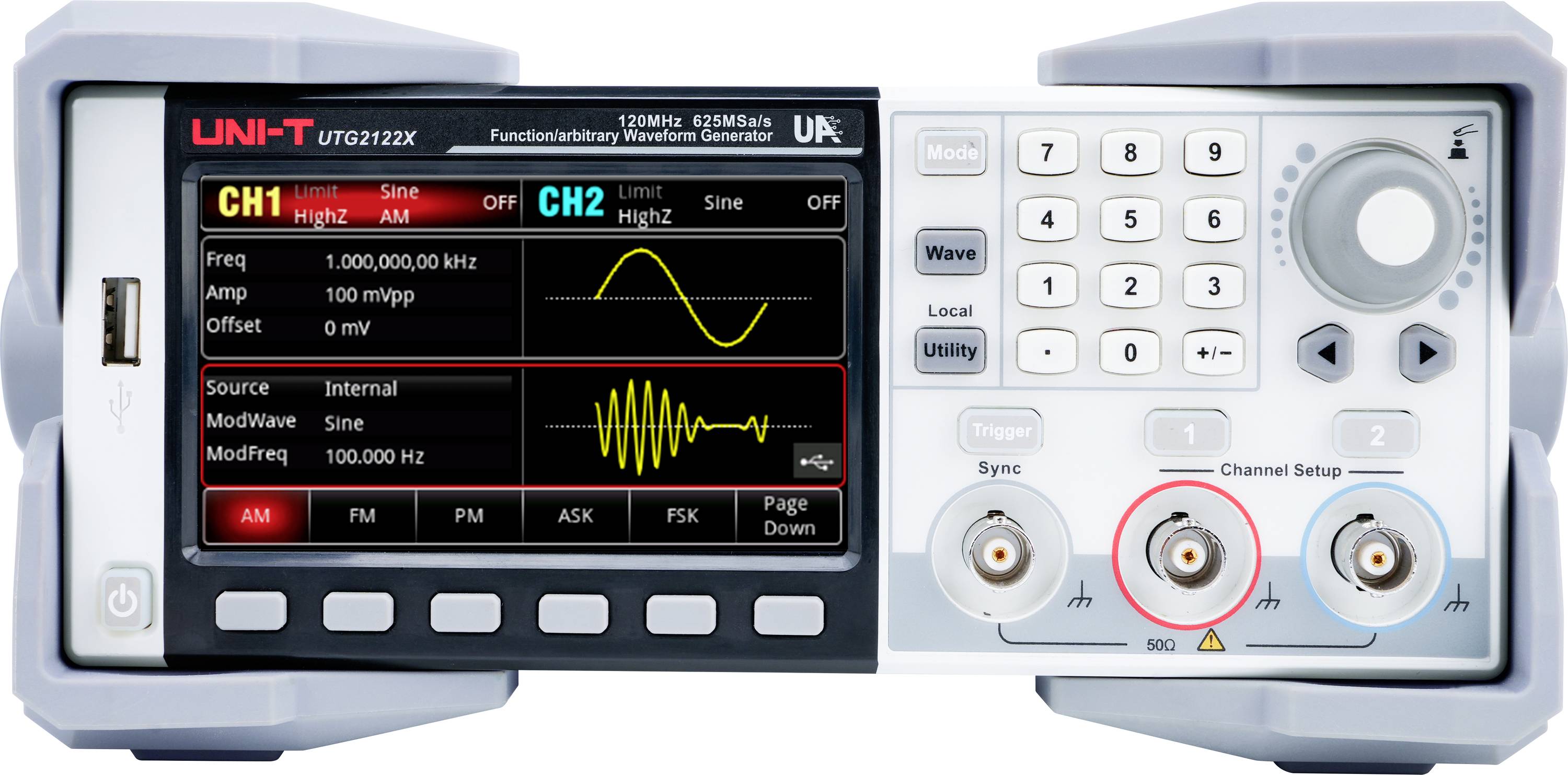

Mjerni uređaj s dva kanala koji prikazuje sinusne krivulje. Gore lijevo piše 'UNI-T UTG2122X'. Vidljive su upravljačke tipke i zaslon.

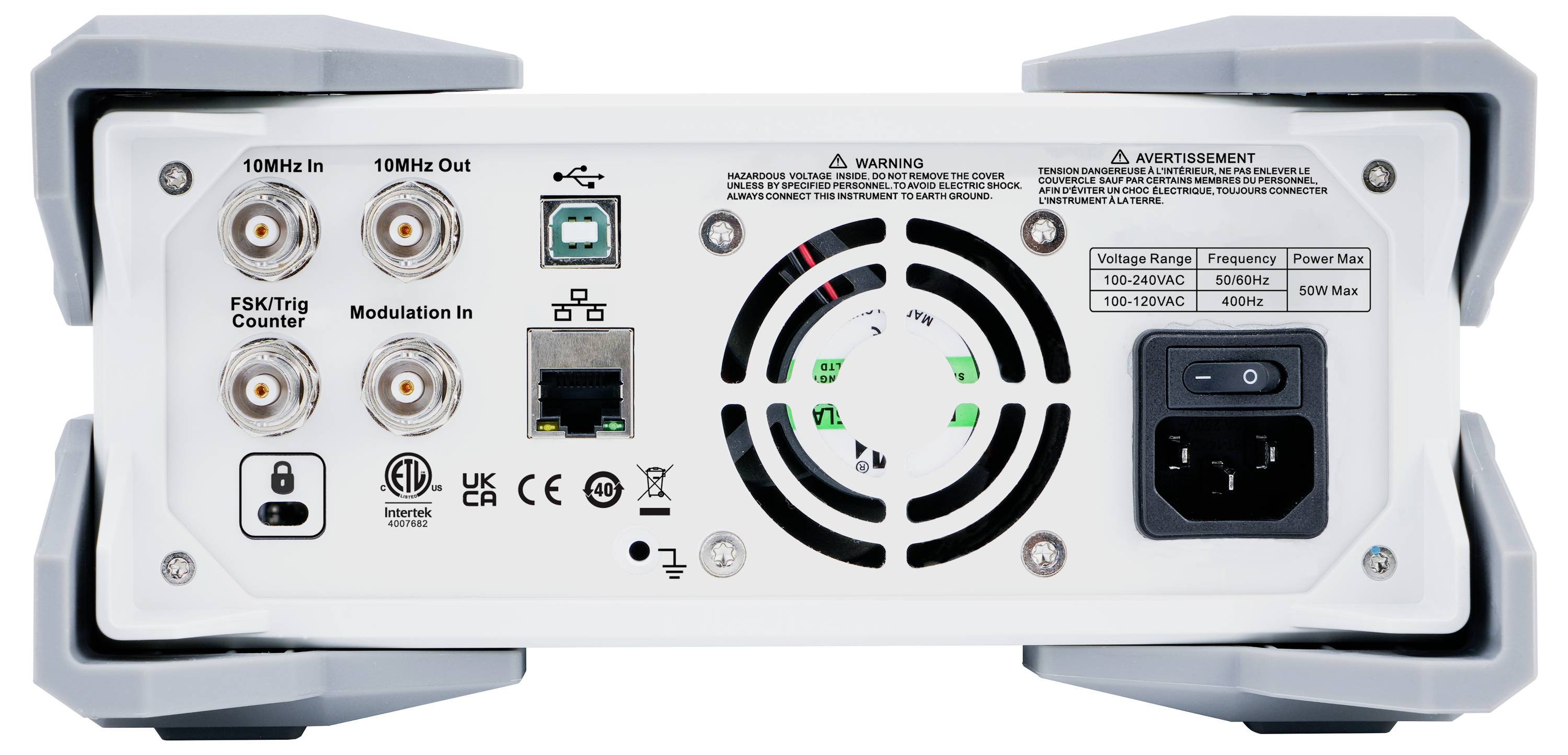

Stražnja strana elektroničkog uređaja s priključcima i ventilatorom; prikazuje utore za 10MHz ulazne i izlazne priključke, mrežni priključak i Ethernet.

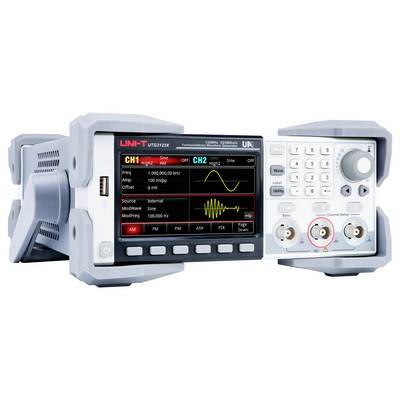

Digitalni osciloskop s obojenim zaslonom prikazuje dvije valove u različitim kanalima. Upravljački elementi i priključci su vidljivi.

Digitalni osciloskop prikazuje dvije krivulje na obojenom zaslonu. Upravljačke jedinice i priključci vidljivi su s desne strane.

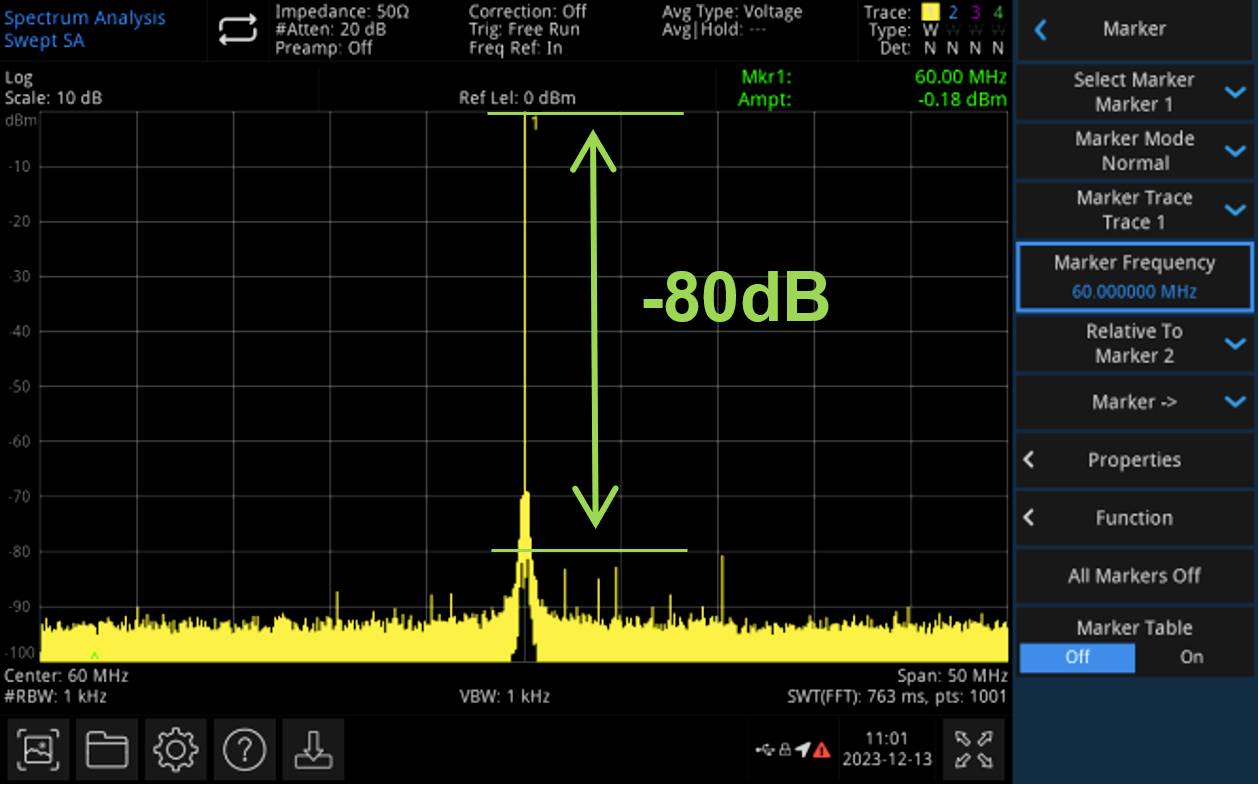

'Prikaz zaslona spektralnog analizatora koji prikazuje signal od 60 MHz sa razinom od -80 dB. Postavke i opcije markera na desnoj strani.'

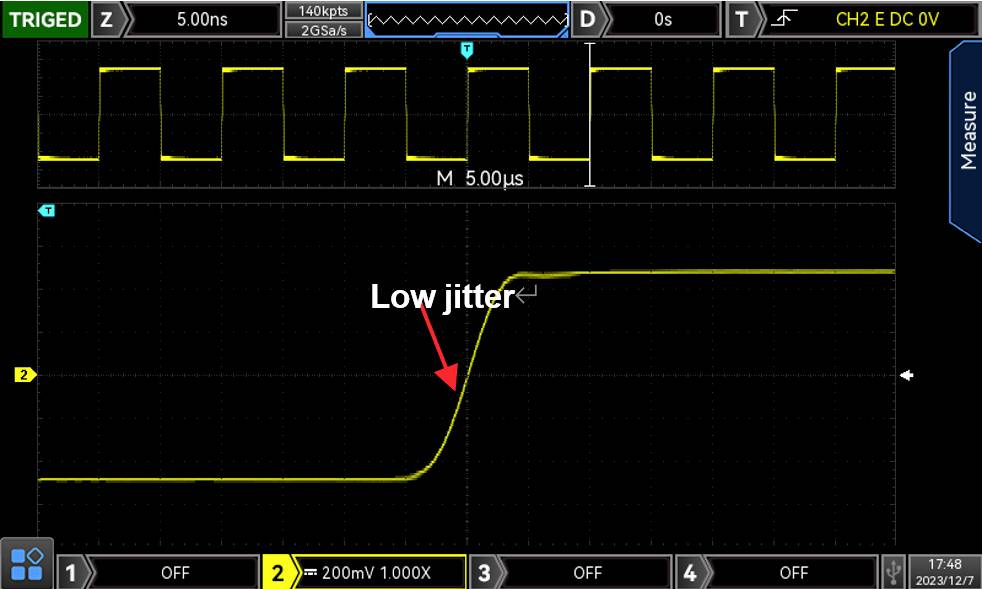

Osciloskopski zaslon pokazuje signal s niskim jitterom na uzlaznoj liniji u koracima od 5,00 µs. Pravokutni signal s niskim izobličenjem.

Osciloskopski prikaz pravokutnog signala. Vertikalni napon, horizontalno vrijeme. Signal brzo raste, doseže plato, zatim pada.

1/7

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava uto,10.11.

9 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (1.119,00 € / komad)

1.119,00 €

uklj. PDV

samo 72,75 €

Dostupno još samo 9 kom. - zaliha Njemačka

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Uni-T UTG2122X funkcijski generator na struju 120 Hz (max) 2-kanalni proizvoljno, pravokutnik, puls, rampa, buka

- Maks. izlazna frekvencija: 120 MHz
- Brzina uzorkovanja: 625 MSa/s
- Vertikalna rezolucija: 16 bita
- Kanali: 2
- Duljina proizvoljnog valnog oblika: 64 Mpts
- Zaslon: 4,3-inčni TFT LCD

Tehnički podaci

Vrsta proizvoda: funkcijski generator na struju

Područje frekvencije: 120 Hz (max)

Izlazni oblici signala: proizvoljno
pravokutnik
puls
rampa
buka

Područje frekvencije (sinus): 1 μHz bis 120 MHz

Područje frekvencije pravokutnik: 1 μHz bis 50 MHz

Prikaz: ekran na dodir

Područje frekvencije (ARB): 120 MHz

: tvornički standard (vlastiti)

Interna modulacija: 2 MHz do 1 MHz

dim.: (Š x V) 215 mm x 103 mm

Težina: 2.5 kg

Broj kanala: 2-kanalni

Frekvencija (maks.): 120 Hz

Posebne značajke: modulacija

Širina: 215 mm

Visina: 103 mm

Napajanje: strujno napajanje

Tip: UTG2122X

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3400013 Uni-T UTG2122X funkcijski generator na struju 120 Hz (max) 2-kanalni proizvoljno, pravokutnik, puls, rampa, buka

Upute za rad i sigurnost

Upute za rad i sigurnost 3400013 Uni-T UTG2122X funkcijski generator na struju 120 Hz (max) 2-kanalni proizvoljno, pravokutnik, puls, rampa, buka

Opis

UTG2122X je generator funkcionalnih/proizvoljnih valnih oblika temeljen na tehnologiji izravne digitalne sinteze (DDS), koji osigurava precizan i stabilan izlaz valnih oblika s rezolucijom do 1 μHz. Nudi maksimalnu izlaznu frekvenciju od 120 MHz, brzinu uzorkovanja od 625 MSa/s i 16-bitnu rezoluciju za precizno generiranje signala. S 2 kanala, proizvoljnom duljinom valnog oblika od 64 Mpts i 4,3-inčnim TFT LCD zaslonom osjetljivim na dodir, UTG2122X nudi intuitivno korisničko sučelje i izvrsnu kvalitetu signala, idealno za testiranje i učenje aplikacija.

Ovaj tekst je strojno preveden.

Izvedba

- 4,3-inčni zaslon osjetljiv na dodir: Zaslon visoke rezolucije od 4,3 inča s dodirnim upravljanjem za brže i praktičnije upravljanje uređajem.
- Jednake performanse na oba kanala: Izlaz visoke amplitude – oba kanala pružaju punu amplitudu od 20 Vpp na frekvencijama do 20 MHz.
- Niska distorzija: Izvrsna harmonijska distorzija s dinamičkim rasponom bez šuma od -80 dBc.
- Nisko podrhtavanje: Napredna tehnologija digitalnog uzorkovanja osigurava stabilan i precizan izlazni signal.
- Brza kontrola ruba: Nova generacija visokopreciznih, širokih dinamičkih pulsnih valova nudi minimalnu širinu pulsa od 8 ns. Širina impulsa je fino podesiva s minimalnom veličinom koraka od 100 ps i omogućuje generiranje viših harmonika.
- Visok omjer signala i šuma (SNR): Mala superpozicija signala s velikom istosmjernom komponentom smanjuje izlazni šum i povećava omjer signala i šuma (SNR). (Signal CH1 na slici generira serija UTG2000X.)
- Različiti načini modulacije: Podrška za 15 vrsta modulacije, uključujući AM, FM, PM, DSB-DG66:DG70AM, ASK, FSK, PSK, 3FSK, 4FSK, BPSK, QPSK, OSK, SUM, QAM i PWM.
- Spajanje kanala: Signali se mogu kombinirati funkcijom SUM ili slaganjem kanala kako bi se generirali podesivi SNR signali i dvotonski višefrekventni signali.
- Uređivač proizvoljnih valova: Uređivač proizvoljnih valova omogućuje vam stvaranje prilagođenih valnih oblika umetanjem standardnih valova ili slobodnim crtanjem.

Isporuka uključuje

- UTG2122X (2 kanala, 120 MHz)
- Kabel za napajanje × 1
- USB kabel × 1
- BNC-BNC kabel × 1
- BNC kabel s crvenim i crnim krokodilskim štipaljkama × 1
- Višejezične sigurnosne upute
- Kratki vodič
- Potvrda o kalibraciji

Napomene

Drugi modeli

- UTG2082X: izlazna frekvencija 80 MHz, brzina uzorkovanja 625 MSa/s, 16-bitna rezolucija, 2 kanala, 64 Mpts proizvoljne duljine valnog oblika, 4,3-inčni TFT-LCD zaslon osjetljiv na dodir.

- UTG2062X: izlazna frekvencija 60 MHz, brzina uzorkovanja 625 MSa/s, 16-bitna rezolucija, 2 kanala, 64 Mpts proizvoljne duljine valnog oblika, 4,3-inčni TFT-LCD zaslon osjetljiv na dodir.
