Uni-T UTD1102C digitalni osciloskop 100 MHz 500 MSa/s 7.5 kpts 8 Bit digitalni osciloskop s memorijom (ods) 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
3 kom. - zaliha Njemačka
Broj
Ukupno (629,00 € / komad)
629,00 €
sa PDV-om
Dostupno još samo 3 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji

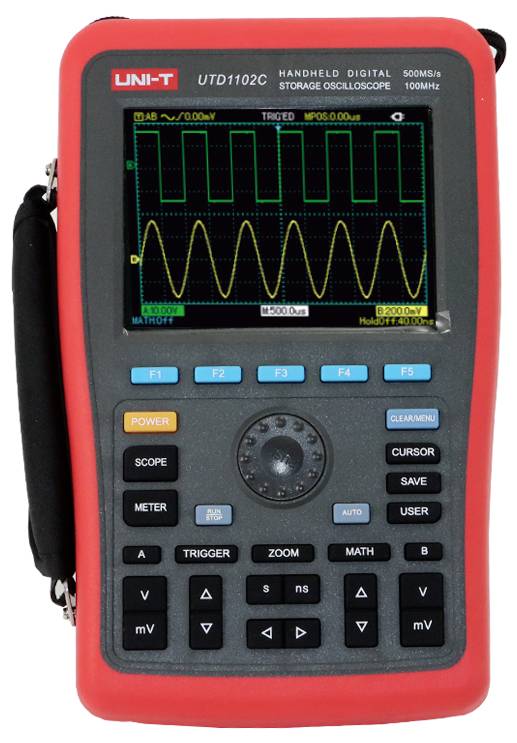

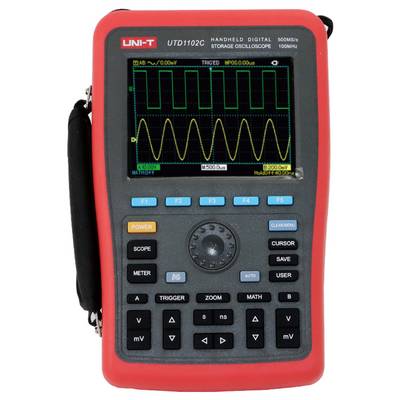

Uni-T UTD1102C digitalni osciloskop 100 MHz 500 MSa/s 7.5 kpts 8 Bit digitalni osciloskop s memorijom (ods) 1 St.
- 100 MHz
- Broj analognih ulaza maks. 2
Tehnički podaci
- Integrirani DMM (6000 brojeva)
- automatsko postavljanje (automatsko skaliranje)
- 27 automatskih mjerenja valnih oblika
- Matematičke funkcije (A+B, AB, A×B, A/B, FFT)
- Zapisivač trendova (grafikon trenda)
- Funkcija kopiranja na USB/spremanje snimke zaslona
- Vrsta proizvoda
digitalni osciloskop
- Pojasna širina
100 MHz
- Razina uzorkovanja po kanalu
500 MSa/s
- Prikaz
5,7-inčni TFT-LCD (u boji, preklopiv na monokromatski), 320 × 240 piksela; Način rada multimetra: Maks. prikaz 5999
- Razlučivost
8 Bit
- Veličina ekrana
5,7 palac
- Određene značajke osciloskopa
digitalni osciloskop s memorijom (ods)
- Vremenska osnova
5 ns/div do 50 s/div
- Broj analognih ulaza maks.
2
tvornički standard (vlastiti)
- Kategorija mjerenja
CAT II 300 V
CAT III 600 V
- Vertikalni otklon
5 mV/div do 50 V/div
- Ulazna impendacija
1 MΩ
- Ulazna veza
DC, AC, GND
- Ulazni napon
400 V
- Opskrba naponom

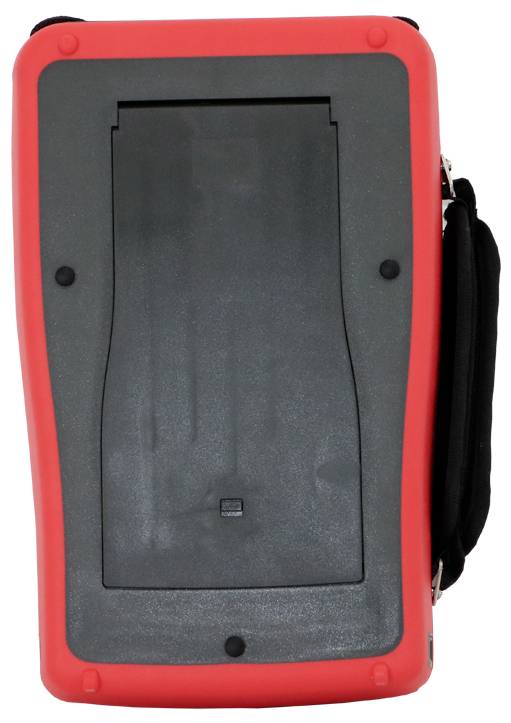

Integrirana litij-ionska baterija (7,4 V / 4400 mAh, cca. 3 sata rada)
- dim.
(D x Š x V) 60 x 268 x 168 mm
- Težina
1.8 kg
- Broj digitalnih ulaza maks.
0
- Prikaz
320 x 240 piksel
- Širina
268 mm
- Visina
168 mm
- Dužina
60 mm
- Sučelja
USB domaćin
- Dubina memorije/kanala
7.5 kpts
- Tip
UTD1102C
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3812389 Uni-T UTD1102C digitalni osciloskop 100 MHz 500 MSa/s 7.5 kpts 8 Bit digitalni osciloskop s memorijom (ods) 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3812389 Uni-T UTD1102C digitalni osciloskop 100 MHz 500 MSa/s 7.5 kpts 8 Bit digitalni osciloskop s memorijom (ods) 1 St.
Opis

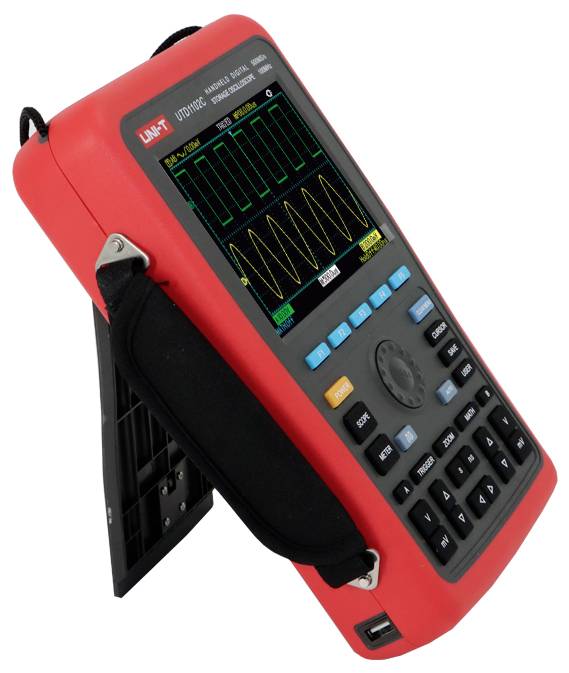

Ručni osciloskop UTD1102C nudi jednostavnost korištenja, izvanredne tehničke specifikacije i niz naprednih značajki. Može se napajati ili putem vanjskog AC napajanja ili putem integrirane litijeve baterije. Njegove snažne funkcije okidanja i analize olakšavaju snimanje i analizu valnih oblika, dok oštar i jasan LCD zaslon i matematičke funkcije osiguravaju pouzdanu analizu i promatranje stanja signala. To je idealan alat za brzo i učinkovito provođenje testova. Zahvaljujući dizajnu temeljenom na tradicionalnim instrumentima, korisnici mogu odmah koristiti nove uređaje bez opsežnog učenja.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Pojasna širina: 100 MHz
- Kanali: 2
- Brzina uzorkovanja: 500 MSa/s
- Vrijeme porasta: manje od 3,5 ns
- Dubina memorije: 7,5 kpts
- Zaslon: 5,7-inčni TFL LCD
Isporuka uključuje
- UTD1102C (100 MHz, 2 kanala) x 1
- Kabel za napajanje x 1
- Pasivne sonde UT-H04 (100 MHz) x2
- Transformator napona/struje: UT-M03: 4 mA - 600 mA, UT-M04: 4 A/6 A
- Adapter za napajanje x 1
- Mjerni kabeli za multimetar x 1 par
Napomene
Drugi modeli
- UTD1202C: propusnost od 200 MHz, 2 analogna kanala, brzina uzorkovanja 1 GSA/s, dubina memorije do 7,5 kpts
- UTD1062C: propusnost od 60 MHz, 2 analogna kanala, brzina uzorkovanja 250 MSa/s, dubina memorije do 7,5 kpts
