Name: Uni-T MSO3054X digitalni osciloskop 500 MHz 5 GSa/s 500 Mpts funkcija generatora, spektralni analizator, analiza harmoni
Brand: Uni-T
SKU: 3399967
Availability: BackOrder

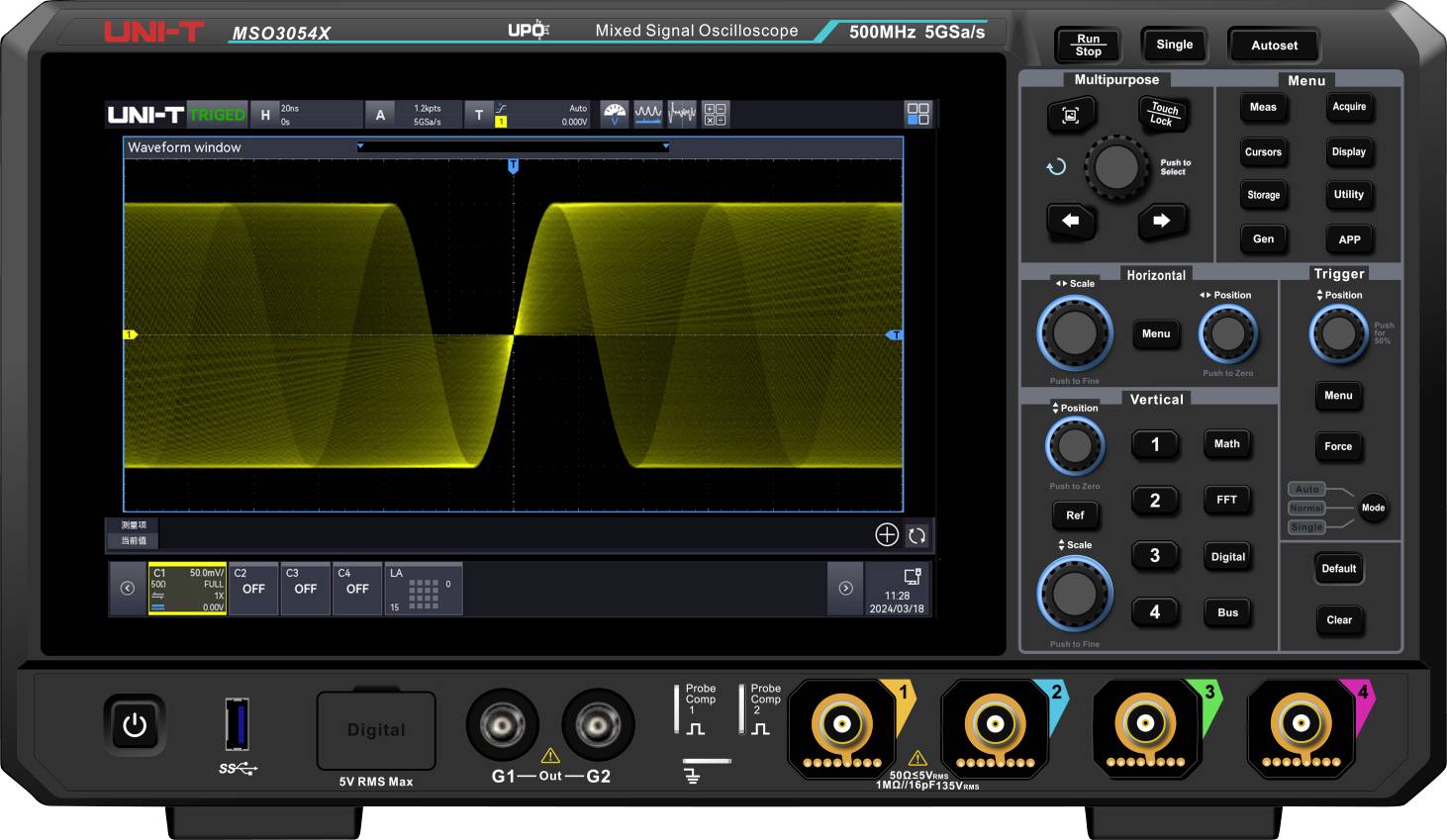

Osciloskop prikazuje valnu zelenu i plavu signalnu indikaciju na zaslonu. Kontrolni gumbi nalaze se desno.

Stražnja strana sive elektroničke naprave s različitim priključcima: tri antenska priključka, USB priključci, Ethernet priključak i priključak za napajanje.

Osciloskop prikazuje val na svom zaslonu. Različiti gumbi i priključci su vidljivi. Model uređaja: MSO354X.

Osciloskop s obojenim zaslonom koji prikazuje valne signale. Vidljivi su gumbi i priključci za upravljanje.

1/4

Tehnički list (PDF)

Dostava pon,26.10.

3 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (3.815,00 € / komad)

3.815,00 €

uklj. PDV

samo 110,65 €

Dostupno još samo 3 kom. - zaliha Njemačka

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Uni-T MSO3054X digitalni osciloskop 500 MHz 5 GSa/s 500 Mpts funkcija generatora, spektralni analizator, analiza harmonije, mješoviti signal (mso), logički analizator 1 St.

500 MHz
Broj analognih ulaza maks. 4

Tehnički podaci

Vrsta proizvoda: digitalni osciloskop

Pojasna širina: 500 MHz

Razina uzorkovanja po kanalu: 5 GSa/s

Veličina ekrana: 10.1 palac

Određene značajke osciloskopa: funkcija generatora
spektralni analizator
analiza harmonije
mješoviti signal (mso)
logički analizator

Broj analognih ulaza maks.: 4

: tvornički standard (vlastiti)

Broj digitalnih ulaza maks.: 16

Sučelja: serijski

Dubina memorije/kanala: 500 Mpts

Tip: MSO3054X

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3399967 Uni-T MSO3054X digitalni osciloskop 500 MHz 5 GSa/s 500 Mpts funkcija generatora, spektralni analizator, analiza harmoni

Upute za rad i sigurnost

Upute za rad i sigurnost 3399967 Uni-T MSO3054X digitalni osciloskop 500 MHz 5 GSa/s 500 Mpts funkcija generatora, spektralni analizator, analiza harmoni

Opis

Osciloskop miješanih signala UNI-T MSO3054X nudi maksimalnu brzinu uzorkovanja od 5 Gsa/s i dubinu memorije do 500 Mpts. Zahvaljujući ekskluzivnoj Ultra Phosphor 3.0 tehnologiji, postiže brzinu snimanja valnog oblika od 2.000.000 wfms/s i podržava 12 naprednih protokola za okidanje i dekodiranje serijske sabirnice. Opremljen 10,1-inčnim kapacitivnim zaslonom osjetljivim na dodir s upravljanjem gestama i integriranim web poslužiteljem za daljinsko upravljanje, ovaj osciloskop idealan je za primjenu u ugrađenim sustavima, automobilskoj elektronici i zrakoplovnoj industriji.

Ovaj tekst je strojno preveden.

Izvedba

- Integracija 9 u 1: Kombinira osciloskop, logički analizator, generator valnih oblika, analizator spektra i još mnogo toga za maksimalnu svestranost.
- Ultra Phosphor 3.0: 8-kanalna paralelna analiza, obrada do 20 Gbps i brzina akvizicije od 2.000.000 wfms/s za precizno otkrivanje anomalija.
- 54 vrste mjerenja: mjerenja napona, frekvencije i faze s naprednim statističkim funkcijama i grafovima trenda za dubinsku analizu.
- Analiza snage 6+: Sveobuhvatna analiza kvalitete i snage s mjerenjem PSRR-a, harmonika i udarne struje te 12 testova u 2024. godini.
- Analizator spektra: Podržava FFT s 4 milijuna točaka, simultani FFT s 4 kanala, grafikon vodopada i mjerenje markera za brzu i preciznu analizu frekvencije.

Isporuka uključuje

- MSO3054X (500 MHz, 5 GSA/s, 4 kanala) x 1
- Kabel za napajanje x 1
- USB kabel x 1
- Pasivne sonde (500 MHz) x4
- BNC-BNC prolazni kabel × 1
- BNC kabel s krokodil štipaljkom (crveni i crni) × 1
- Pasivne sonde × 4
- Potvrda o kalibraciji x 1
- Višejezične sigurnosne upute x 1
- Kratki vodič za početak x 1

Napomene

Drugi modeli

- MSO3034X: propusnost od 350 MHz, 4 analogna kanala, brzina uzorkovanja od 5 Gsa/s, dubina memorije do 500 Mpts, brzina akvizicije valnih oblika od 2.000.000 wfms/s, 16 digitalnih kanala i opcionalni dvokanalni generator od 50 MHz.

Softverske opcije

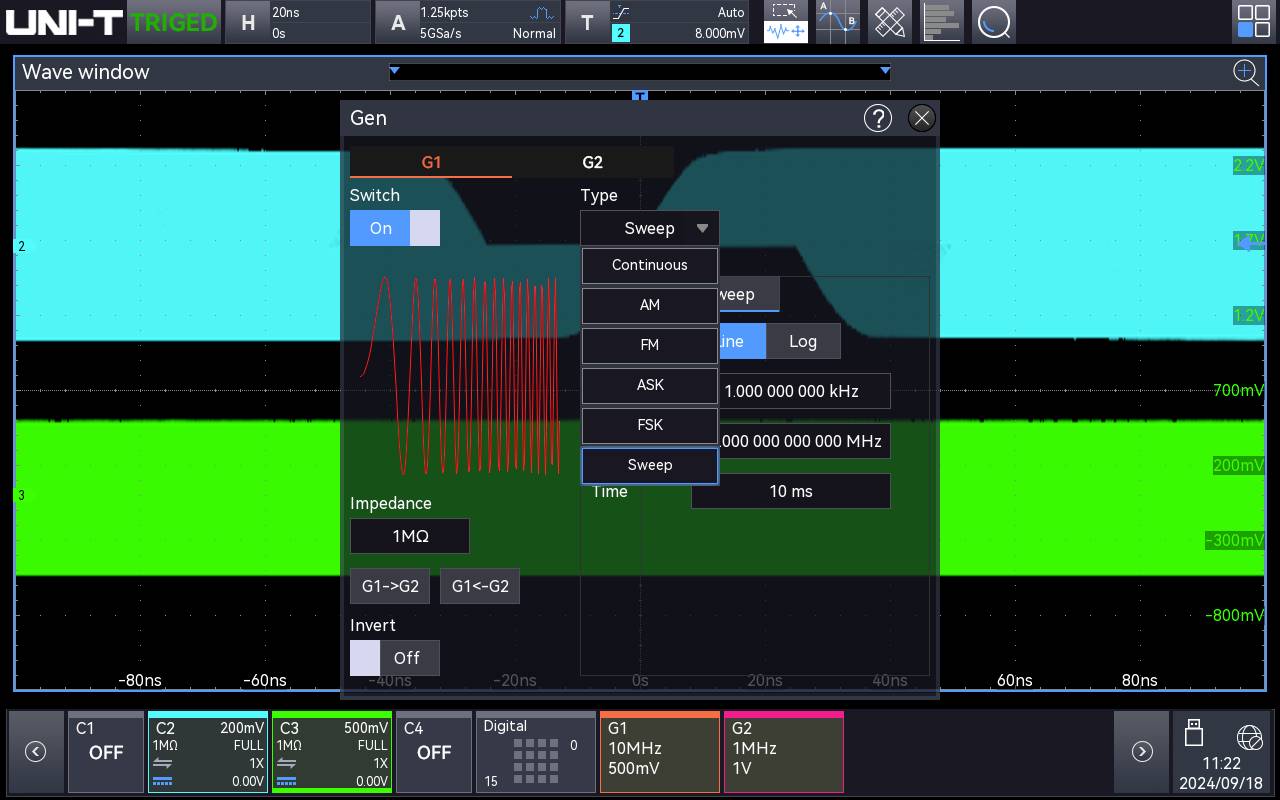

- MSO3000X-AWG: Softverska opcija za generator dvostrukih valnih oblika od 50 MHz (uključujući Bodeov dijagram).

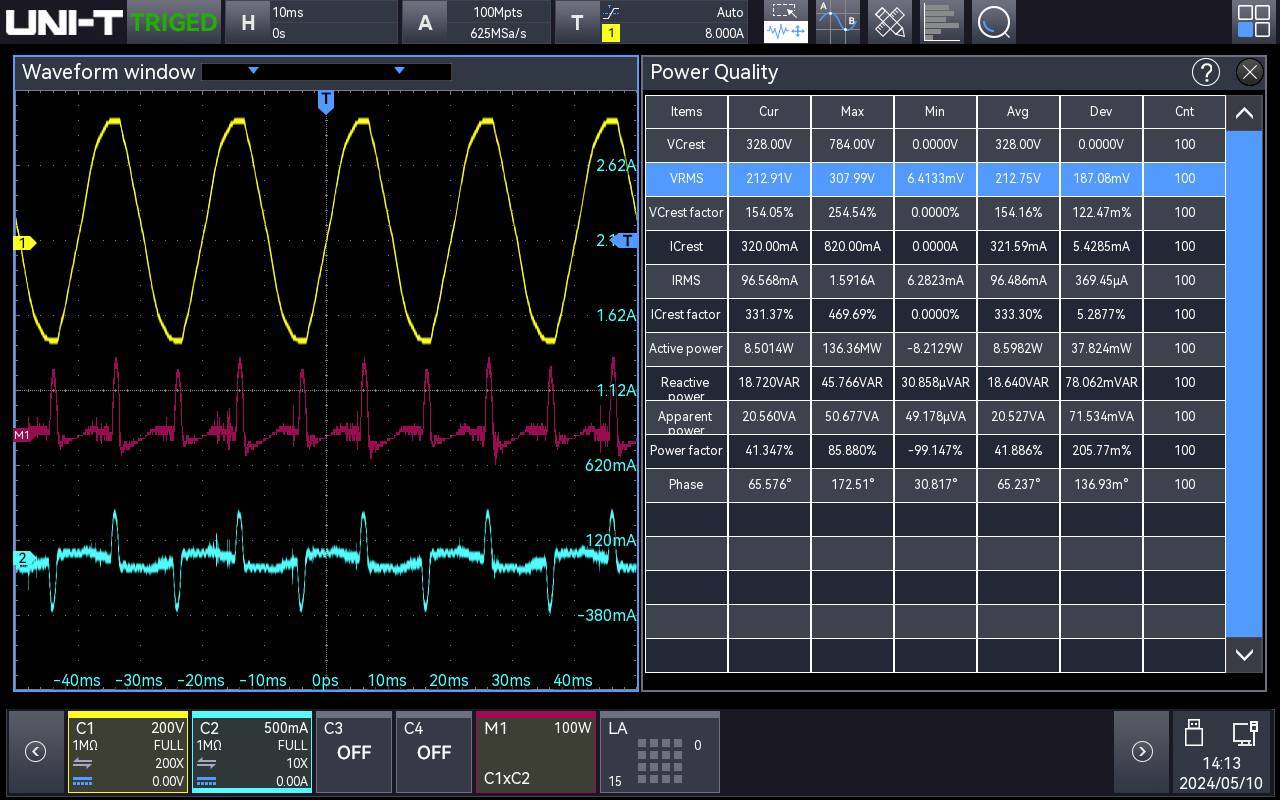

- MSO3000X-PWR: Analiza snage softverske opcije

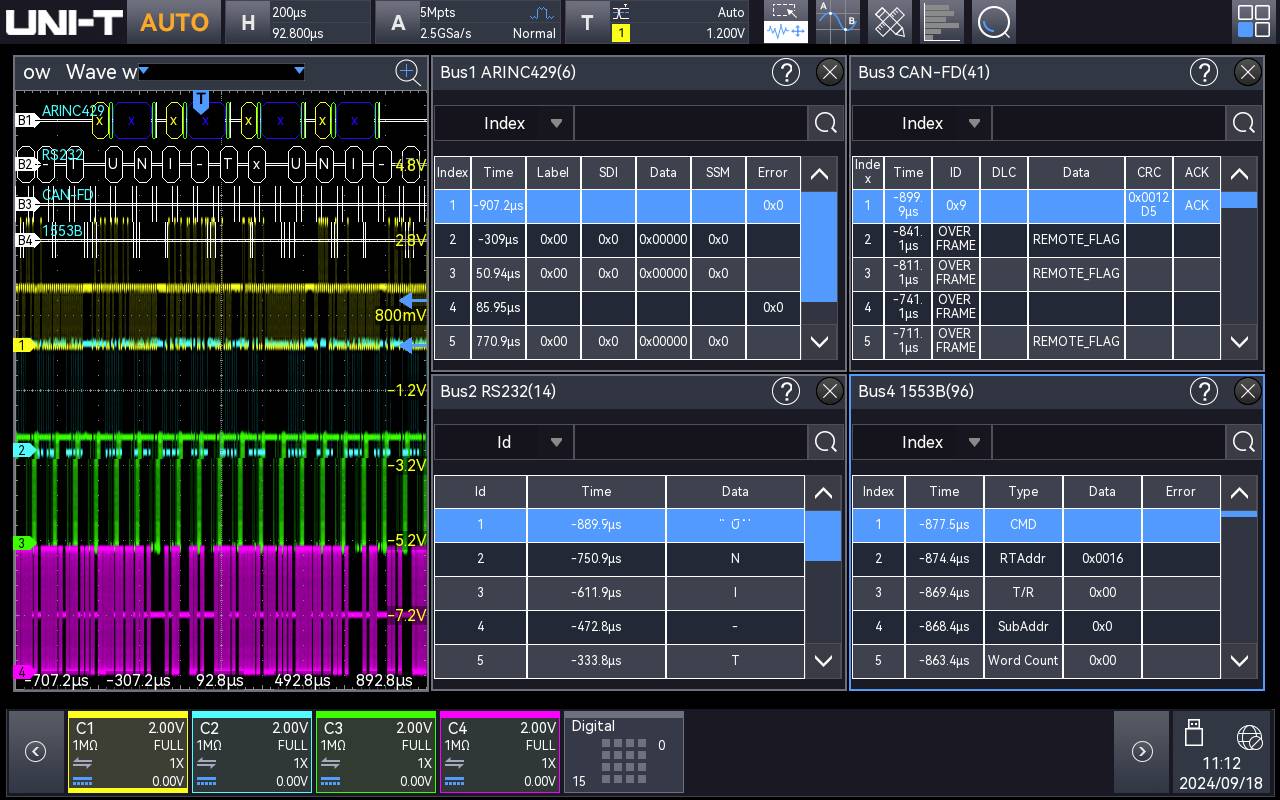

- MSO3000X-BND: Sve softverske opcije za pokretanje i dekodiranje serijske sabirnice (uključujući AUTO, Audio, MIL-STD, ARINC, Manchester).

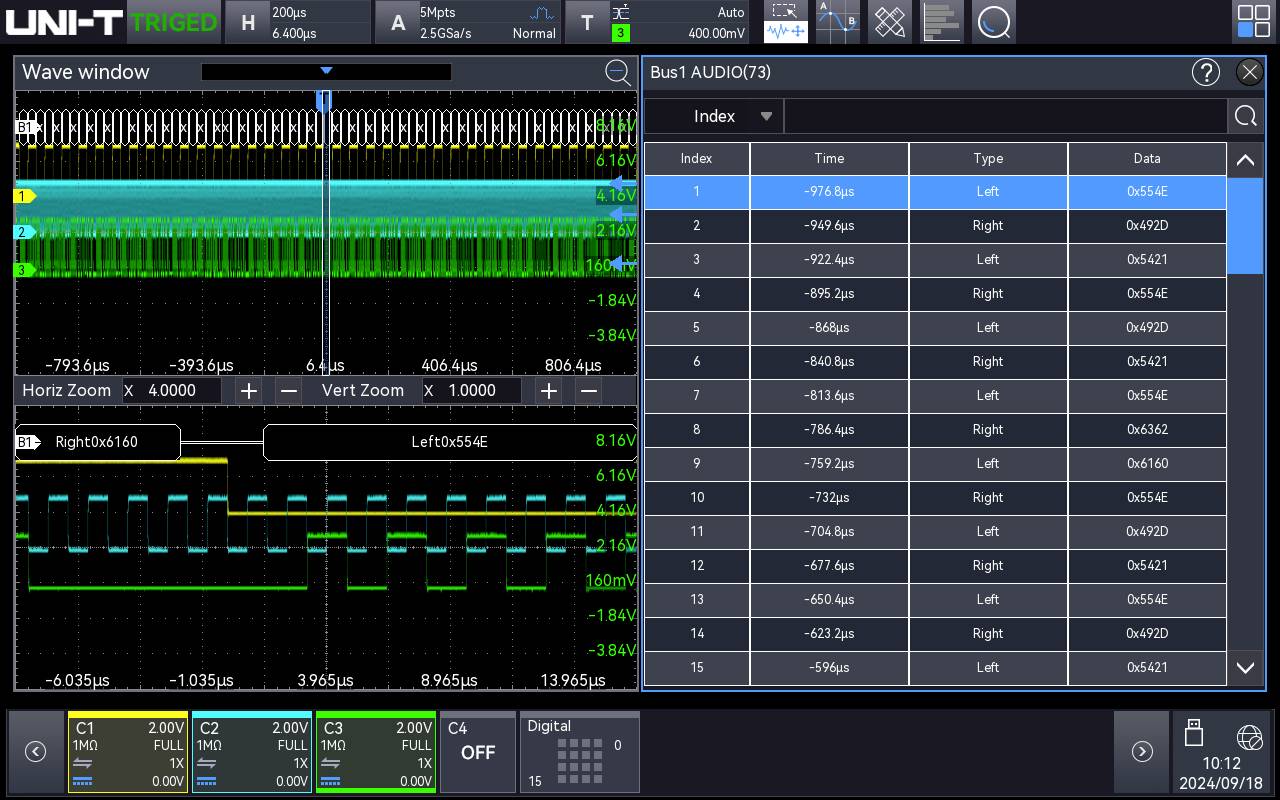

- MSO3000X-AUDIO: Softverska opcija za pokretanje i analizu audio serijske sabirnice (I2S, LJ, RJ, TDM).

- MSO3000X-MIL1553: Softverska opcija za okidanje i analizu zrakoplovne serijske sabirnice (MIL-STD-1553).

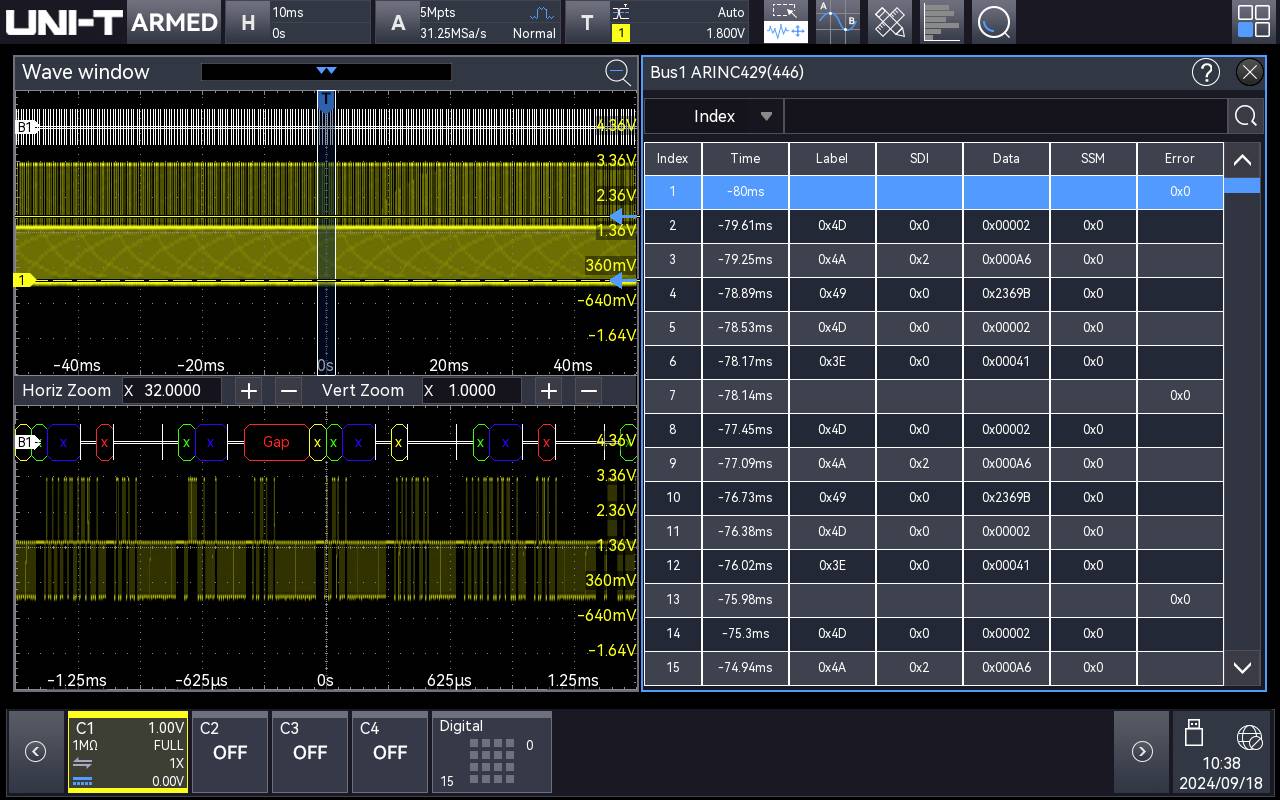

- MSO3000X-ARINC429: Softverska opcija za pokretanje i analizu zrakoplovne serijske sabirnice (ARINC 429).

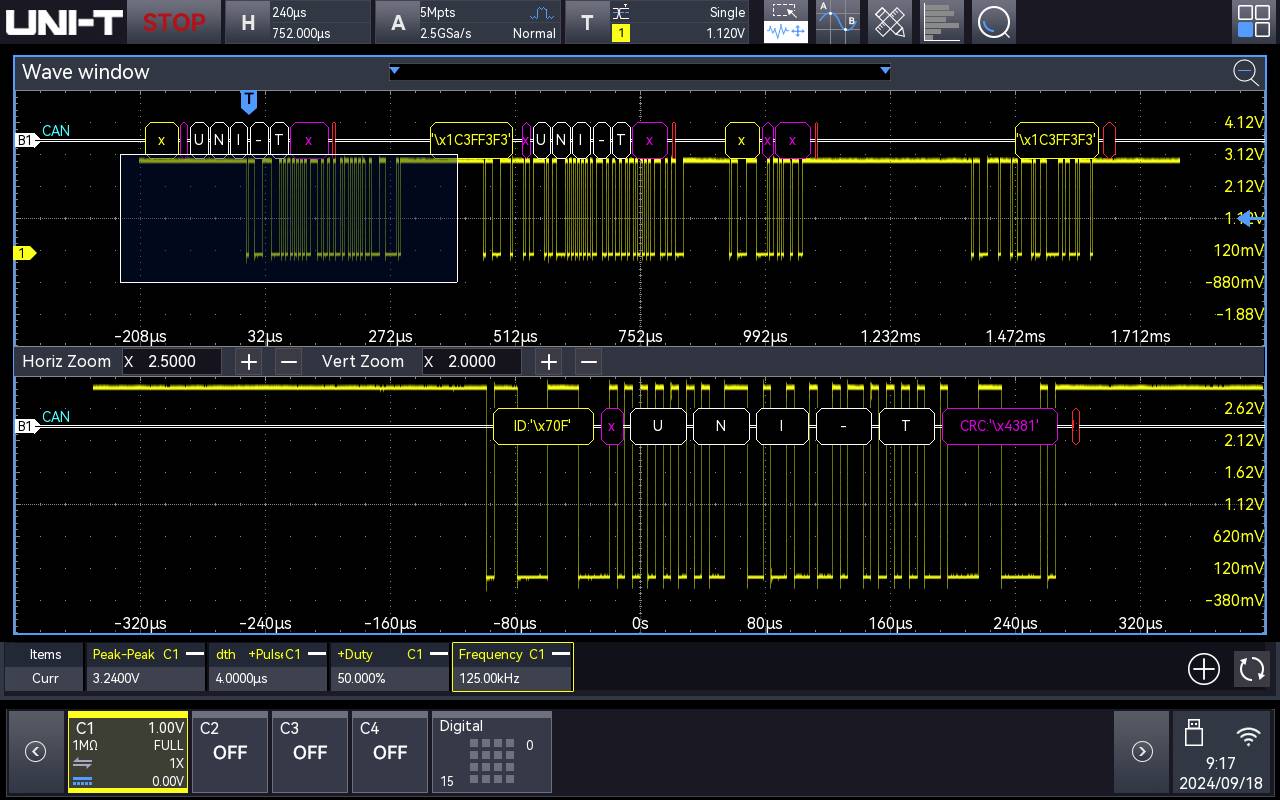

- MSO3000X-AUTO: Softverska opcija za pokretanje i dekodiranje automobilske serijske sabirnice (CAN, CAN-FD, LIN, FlexRay, SENT).

- MSO3000X-MANCH: Serijsko okidanje i analiza sabirnice (Manchester)

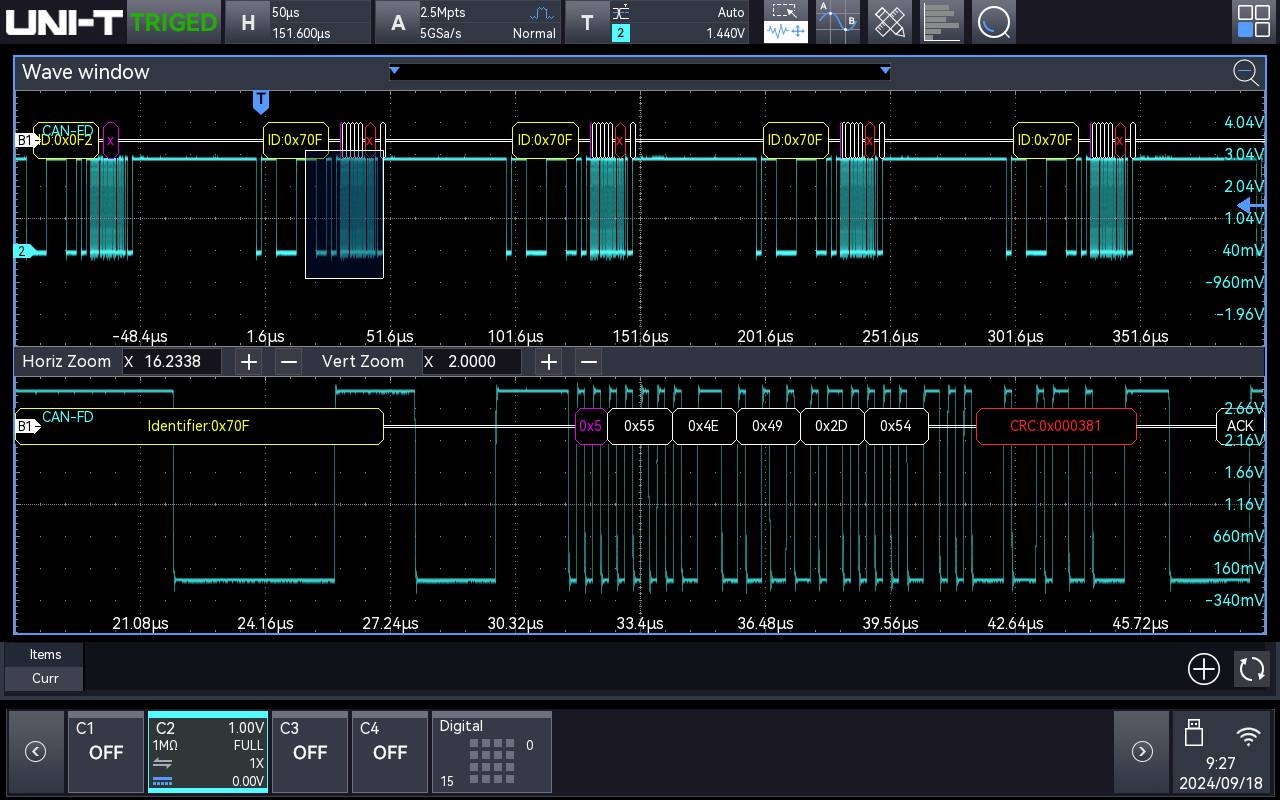

- MSO3000X-CANFD: Softverska opcija za pokretanje i analizu automobilske serijske sabirnice (CAN-FD)

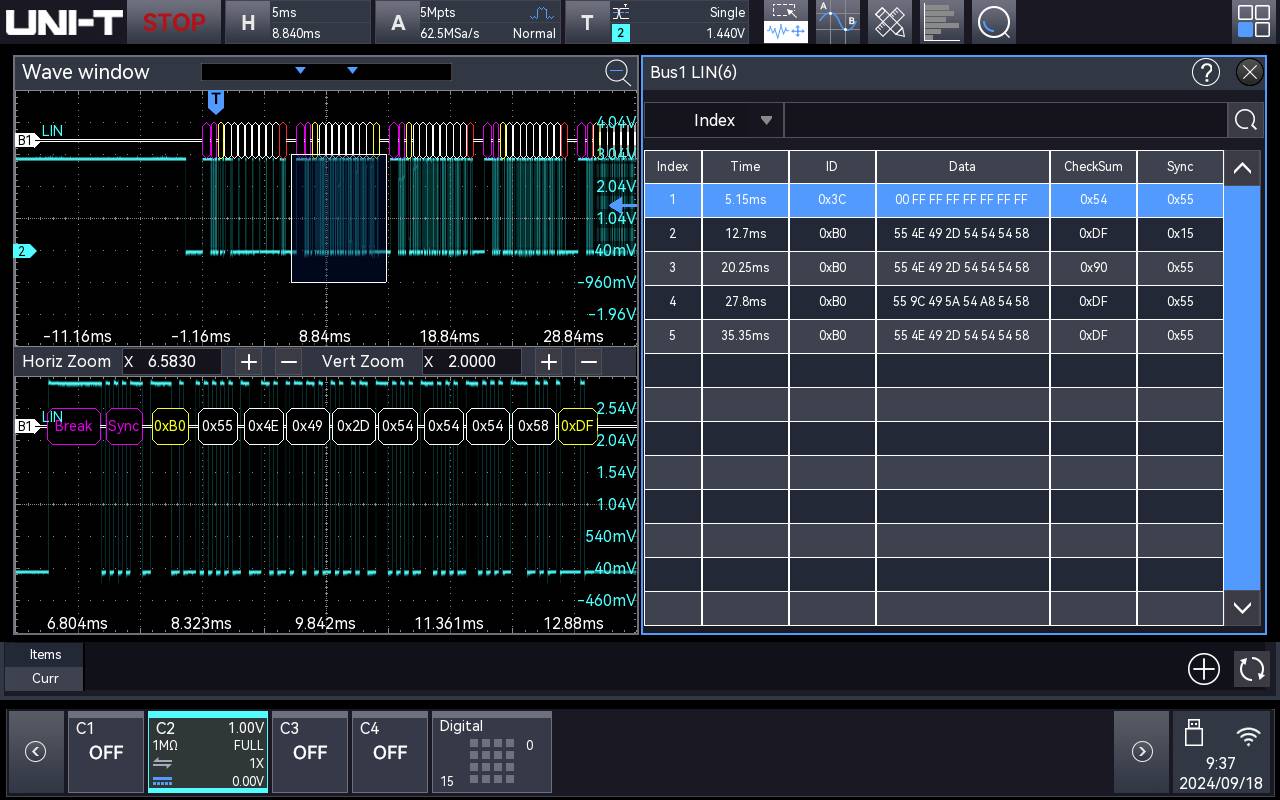

- MSO3000X-LIN: Softverska opcija za okidanje i analizu automobilske serijske sabirnice (LIN)

- MSO3000X-FLEX: Softverska opcija za okidanje i analizu automobilske serijske sabirnice (FlexRay)

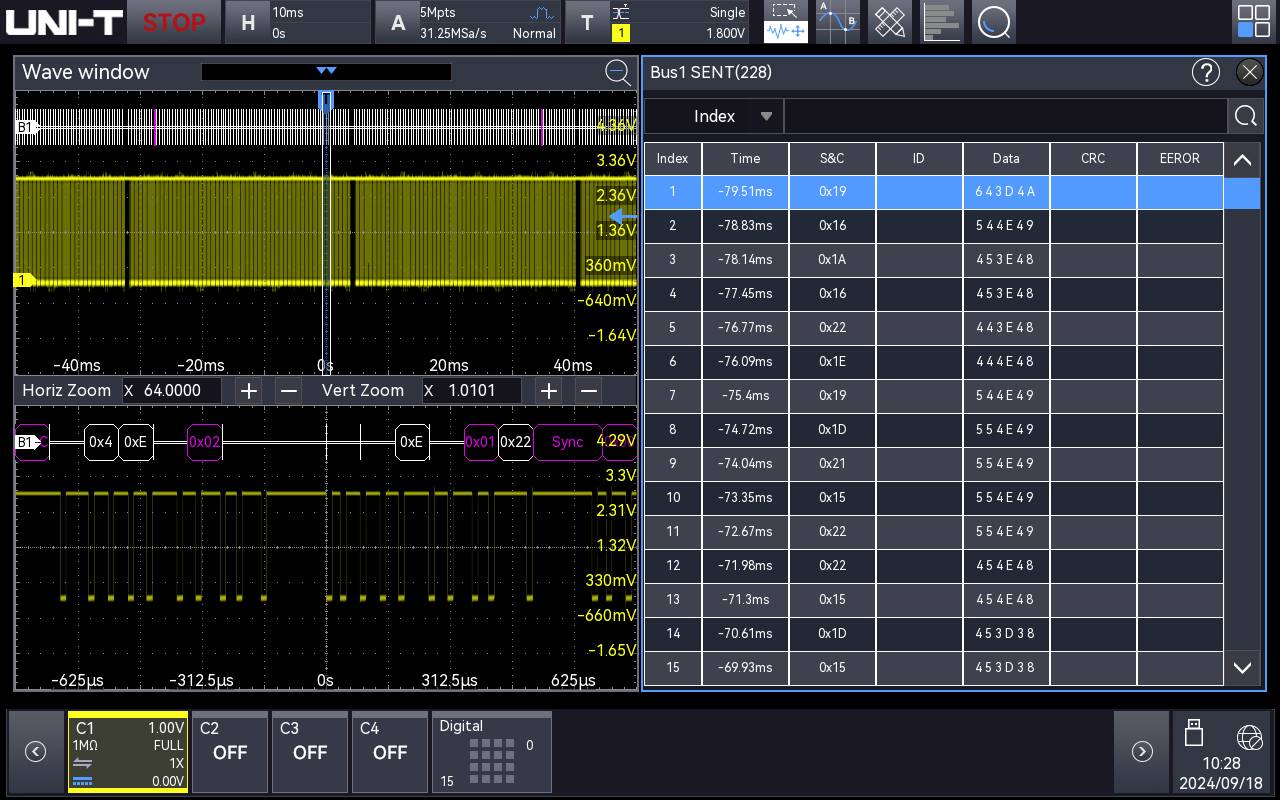

- MSO3000X-SENT: Softverska opcija za pokretanje i analizu automobilske sabirnice senzora (SENT)
