Name: Uni-T MSO2304X digitalni osciloskop 350 MHz 5 GSa/s 500 Mpts spektralni analizator, mješoviti signal (mso), logički anal
Brand: Uni-T
SKU: 3399982
Availability: BackOrder

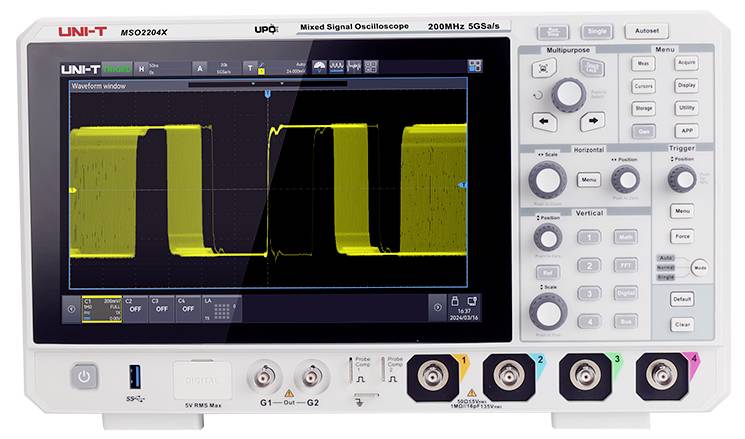

Digitalni osciloskop s prikazom pokazuje pravokutni signal u žutoj boji na crnoj pozadini. Upravljački elementi i priključci su vidljivi.

Stražnja strana elektroničkog uređaja prikazuje priključke, ventilacijske rešetke i električni priključak. Navedeni su detalji o potrošnji energije.

Osciloskopski zaslon prikazuje pravokutni val na zaslonu sa žutim krivuljama i dijagramima. Uređaj ima nekoliko okretnih gumba.

Osciloskop prikazuje digitalni signal s pravokutnim valnim oblicima na zaslonu. Kontrole i priključci su vidljivi.

Uni-T MSO2304X digitalni osciloskop 350 MHz 5 GSa/s 500 Mpts spektralni analizator, mješoviti signal (mso), logički anal-4

1/5

Tehnički list (PDF)

Dostava pon,26.10.

7 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (2.599,00 € / komad)

2.599,00 €

uklj. PDV

samo 110,65 €

Dostupno još samo 7 kom. - zaliha Njemačka

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Uni-T MSO2304X digitalni osciloskop 350 MHz 5 GSa/s 500 Mpts spektralni analizator, mješoviti signal (mso), logički analizator, funkcija generatora, multimetar-funkcije, digitalni osciloskop s memorijom (ods) 1 St.

350 MHz
Broj analognih ulaza maks. 4

Tehnički podaci

Vrsta proizvoda: digitalni osciloskop

Pojasna širina: 350 MHz

Razina uzorkovanja po kanalu: 5 GSa/s

Veličina ekrana: 10.1 palac

Određene značajke osciloskopa: spektralni analizator
mješoviti signal (mso)
logički analizator
funkcija generatora
multimetar-funkcije
digitalni osciloskop s memorijom (ods)

Broj analognih ulaza maks.: 4

: tvornički standard (vlastiti)

Broj digitalnih ulaza maks.: 16

Sučelja: CAN
SPI™
I²C
UART

Dubina memorije/kanala: 500 Mpts

Tip: MSO2304X

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3399982 Uni-T MSO2304X digitalni osciloskop 350 MHz 5 GSa/s 500 Mpts spektralni analizator, mješoviti signal (mso), logički anal

Upute za rad i sigurnost

Upute za rad i sigurnost 3399982 Uni-T MSO2304X digitalni osciloskop 350 MHz 5 GSa/s 500 Mpts spektralni analizator, mješoviti signal (mso), logički anal

Opis

UNI-T MSO2304X je kompaktni osciloskop mješovitog signala s propusnošću do 300 MHz, frekvencijom uzorkovanja od 5 Gsa/s i dubinom memorije od 100 Mpts koji kombinira performanse i isplativost. Zahvaljujući Ultra Phosphor 3.0, postiže brzinu akvizicije valnog oblika od 2.000.000 wfms/s, što omogućuje precizno otkrivanje rijetkih anomalija. Podržava 9 načina okidanja i 9 dekodiranja serijske sabirnice, kao i moćne funkcije analize kao što su analiza spektra, analiza snage, histogrami, snimanje valnih oblika i testiranje prolaza/neuspjeha.

Ovaj tekst je strojno preveden.

Izvedba

- Integrirani osciloskop 9-u-1: Osciloskop, Logički analizator, Generator funkcionalnih/proizvoljnih valnih oblika, DH23 Analizator spektra, Analizator protokola, Analizator snage, Analizator Bodeovog dijagrama, DG15 Visokoprecizni mjerač frekvencije, Digitalni voltmetar
- Ultra Phosphor 3.0: 8-kanalno paralelno mapiranje grafike, obrada do 20 Gbps, brzina akvizicije 2.000.000 wfms/s, mrtvo vrijeme do 1 µs
- 54 vrste mjerenja: automatska mjerenja napona, frekvencije i faze, napredne statističke funkcije, grafikoni trendova
Dekodiranje i pokretanje protokola: Podrška za 9 protokola (UART, I2C, SPI, CAN, I2S), dekodiranje 200M podataka u stvarnom vremenu, simultana analiza četiriju sabirnica
- Analizator spektra: FFT s 4M točaka, dijagrami vodopada, automatska mjerenja markera, simultani izračun FFT-a za 4 kanala
Analiza snage 6+: analiza PSRR-a, detekcija harmonika, analiza udarne struje, 12 dodatnih testova snage za stabilnost sustava i energetsku učinkovitost

Isporuka uključuje

- MSO2304X (300 MHz, 5 GSA/s, 4 kanala) x 1
- Kabel za napajanje x 1
- USB kabel x 1
- Pasivne sonde (300 MHz) x4
- BNC-BNC prolazni kabel × 1
- BNC kabel s krokodil štipaljkom (crveni i crni) × 1
- Pasivne sonde × 4
- Potvrda o kalibraciji x 1
-Višejezične sigurnosne upute x 1
- Kratki vodič za početak x 1

Napomene

Drugi modeli

- MSO2204X: propusnost od 200 MHz, 4 analogna kanala, brzina uzorkovanja od 5 Gsa/s, memorija od 100 Mpts, akvizicija valnih oblika od 2.000.000 wfms/s, 16 digitalnih kanala, s opcionalnim dvokanalnim generatorom od 50 MHz.

- MSO2104X: propusnost od 100 MHz, 4 analogna kanala, brzina uzorkovanja od 5 Gsa/s, memorija od 100 Mpts, akvizicija valnih oblika od 2.000.000 wfms/s, 16 digitalnih kanala, s opcionalnim dvokanalnim generatorom od 50 MHz.

Softverske opcije

- MSO2000X-AWG: Opcija dvostrukog generatora proizvoljnog valnog oblika od 50 MHz (uključuje Bodeov dijagram)

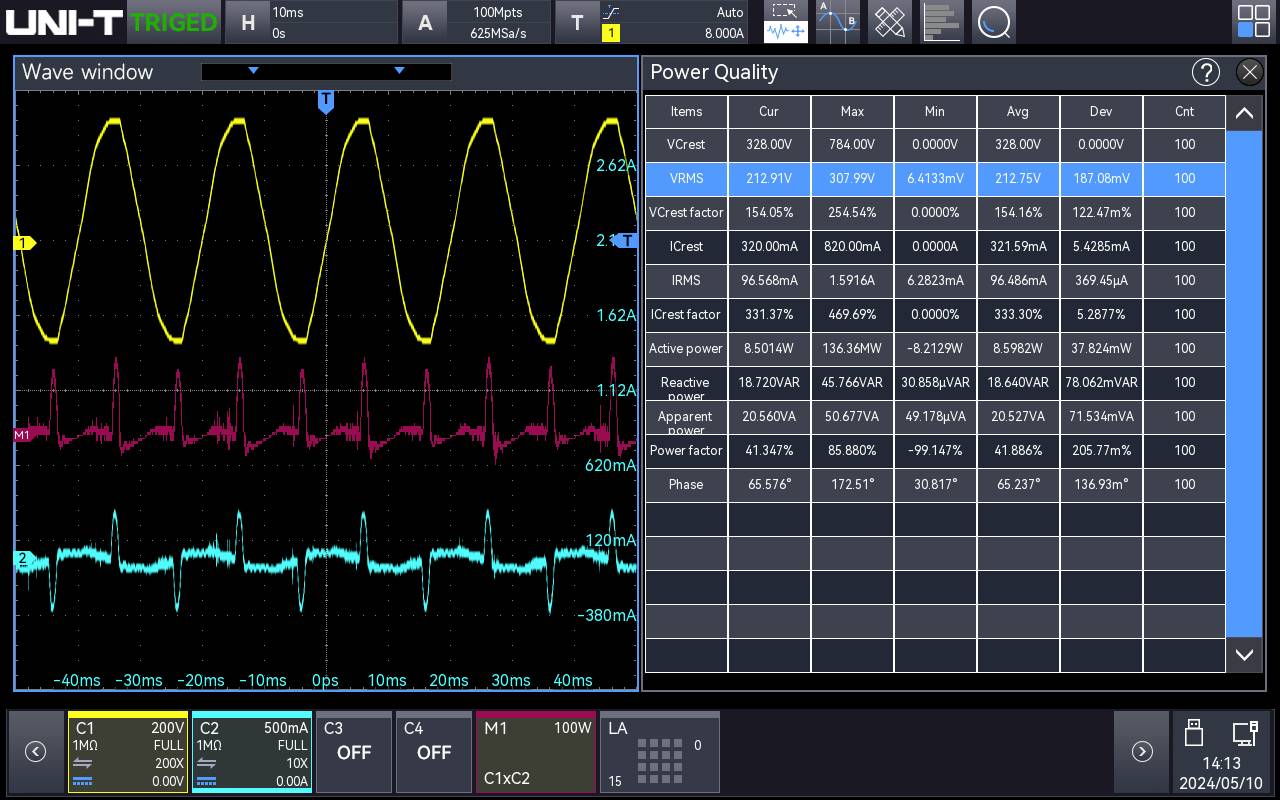

- MSO2000X-PWR: Opcija analize snage

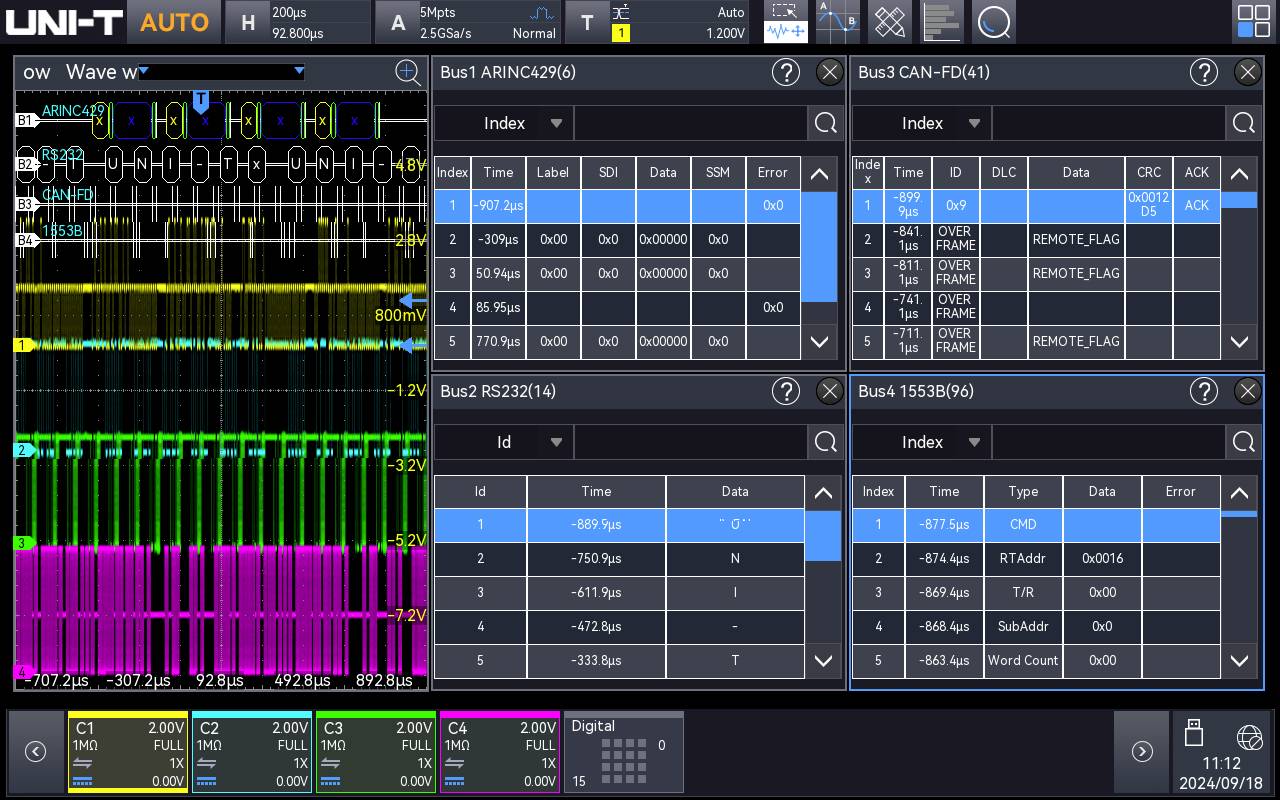

- MSO2000X-BND: Sve opcije pokretanja i dekodiranja serijske sabirnice (uključujući MSO2000X-AUTO: paket i MSO2000X-AUDIO)

- MSO2000X-AUDIO: Opcija pokretanja i analize audio serijske sabirnice

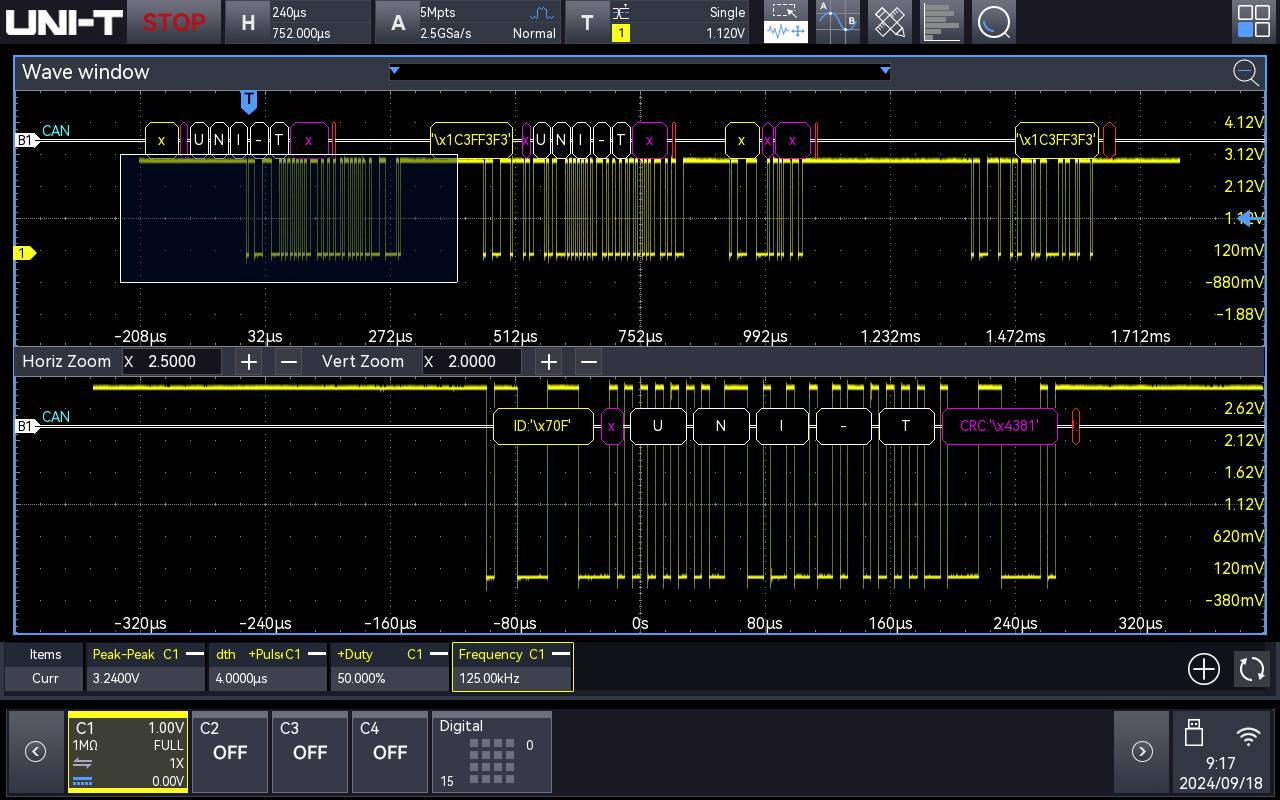

- MSO2000X-AUTO: Opcija pokretanja i dekodiranja automobilske serijske sabirnice (uključujući CAN, CAN-FD, LIN, FlexRay, SENT)

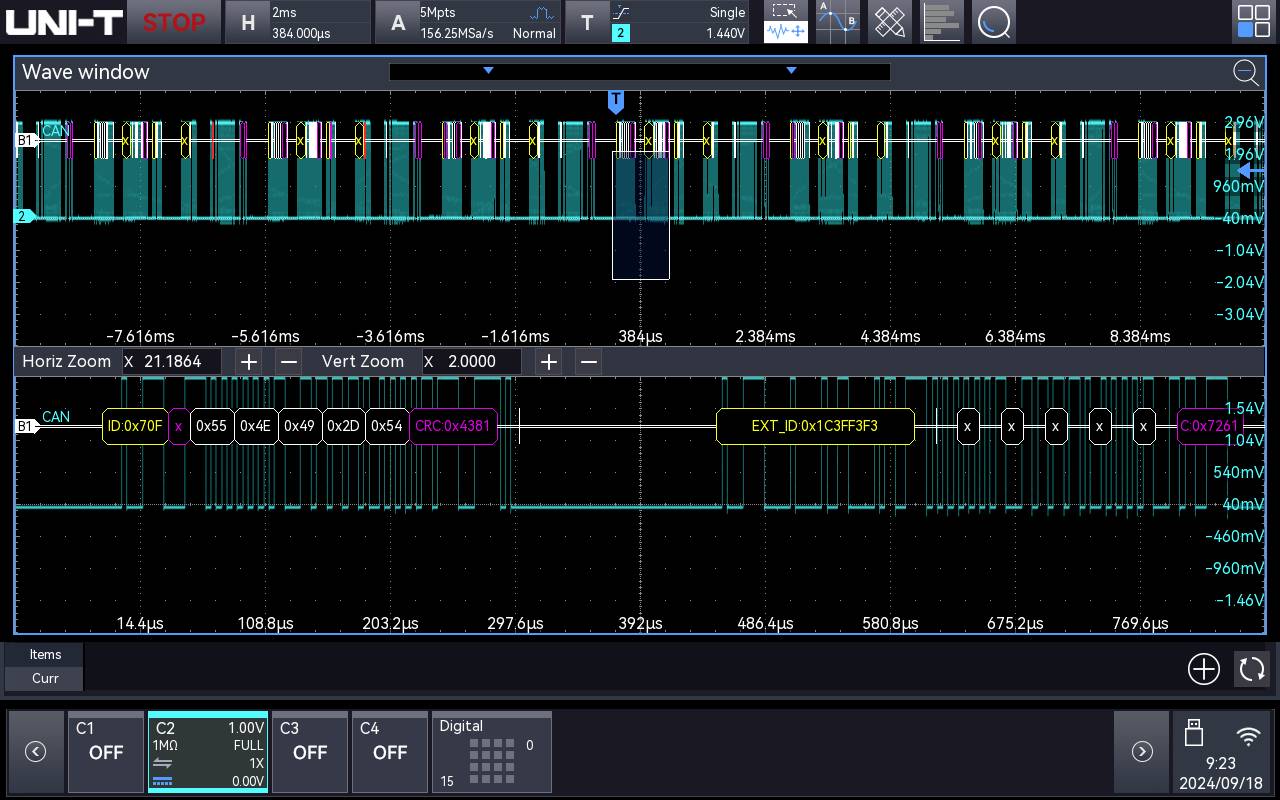

- MSO2000X-CAN: Opcija pokretanja i analize automobilske serijske sabirnice (CAN)

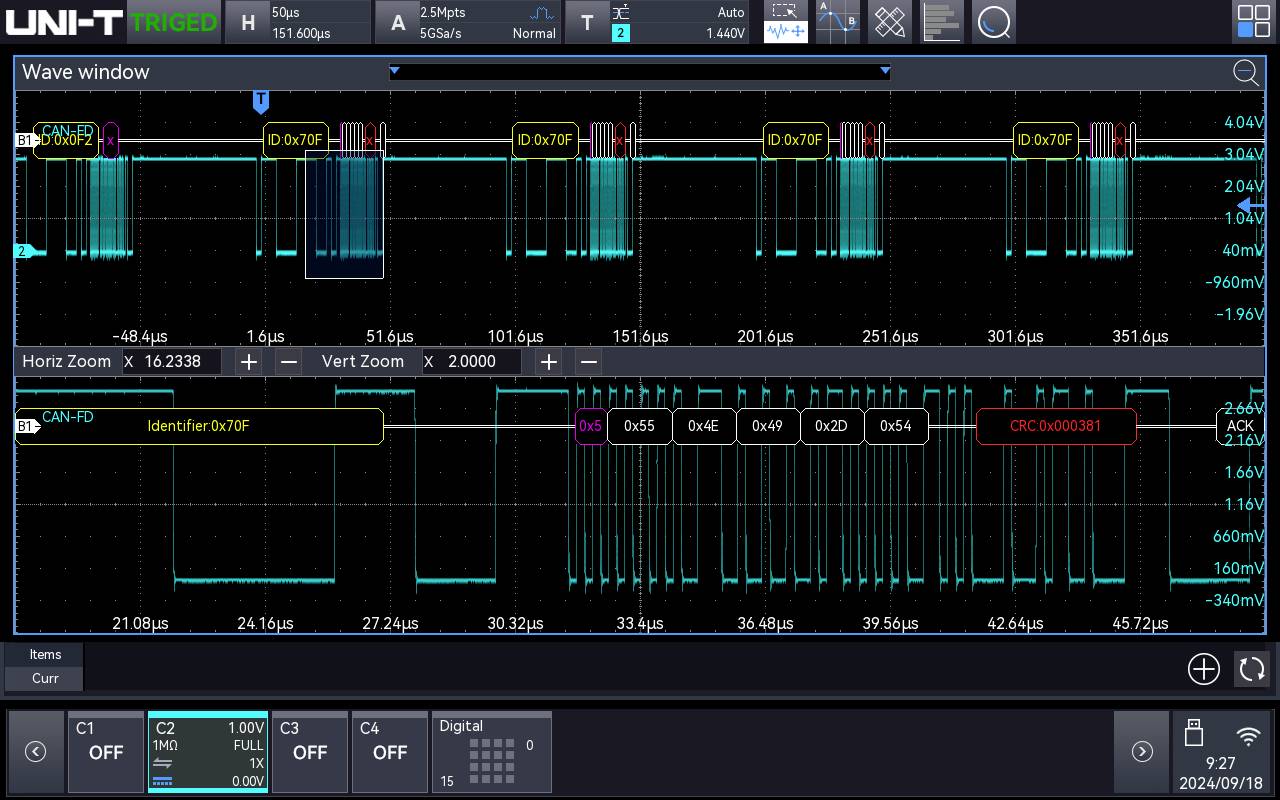

- MSO2000X-CANFD: Opcija pokretanja i analize automobilske serijske sabirnice (CAN-FD)

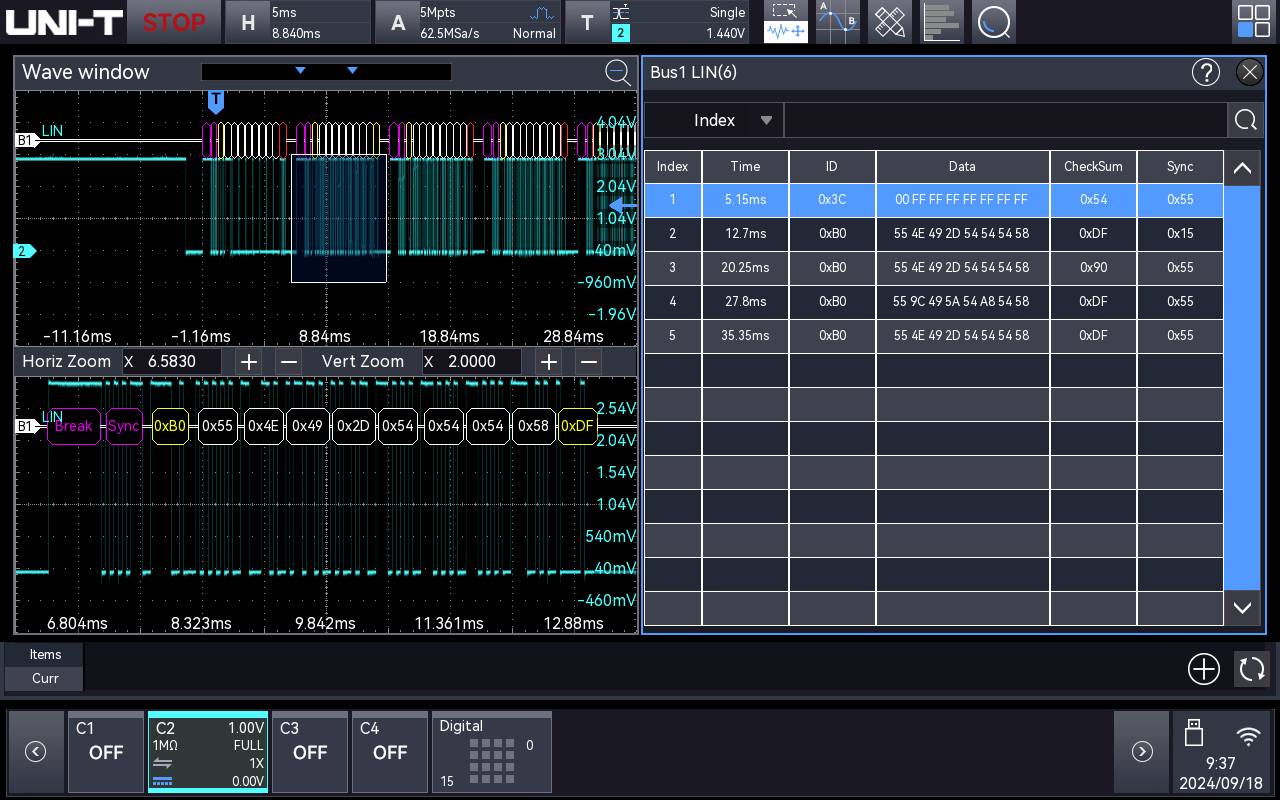

- MSO2000X-LIN: Opcija okidanja i analize automobilske serijske sabirnice (LIN)

- MSO2000X-FLEX: Opcija pokretanja i analize automobilske serijske sabirnice (FlexRay)

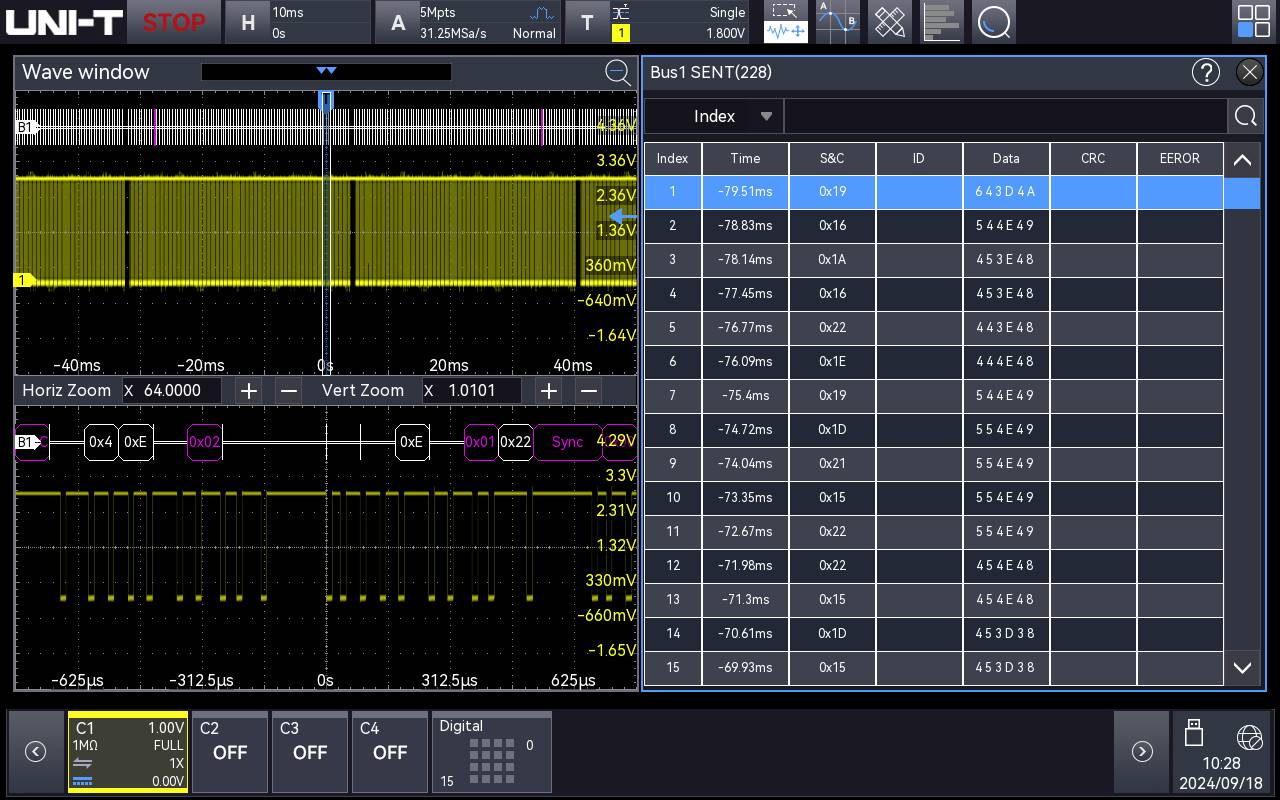

- MSO2000X-SENT: Opcija okidanja i analize automobilske sabirnice senzora (SENT)

Opis

Izvedba

- Integrirani osciloskop 9-u-1: Osciloskop, Logički analizator, Generator funkcionalnih/proizvoljnih valnih oblika, DH23 Analizator spektra, Analizator protokola, Analizator snage, Analizator Bodeovog dijagrama, DG15 Visokoprecizni mjerač frekvencije, Digitalni voltmetar
- Ultra Phosphor 3.0: 8-kanalno paralelno mapiranje grafike, obrada do 20 Gbps, brzina akvizicije 2.000.000 wfms/s, mrtvo vrijeme do 1 µs
- 54 vrste mjerenja: automatska mjerenja napona, frekvencije i faze, napredne statističke funkcije, grafikoni trendova
Dekodiranje i pokretanje protokola: Podrška za 9 protokola (UART, I2C, SPI, CAN, I2S), dekodiranje 200M podataka u stvarnom vremenu, simultana analiza četiriju sabirnica
- Analizator spektra: FFT s 4M točaka, dijagrami vodopada, automatska mjerenja markera, simultani izračun FFT-a za 4 kanala
Analiza snage 6+: analiza PSRR-a, detekcija harmonika, analiza udarne struje, 12 dodatnih testova snage za stabilnost sustava i energetsku učinkovitost
