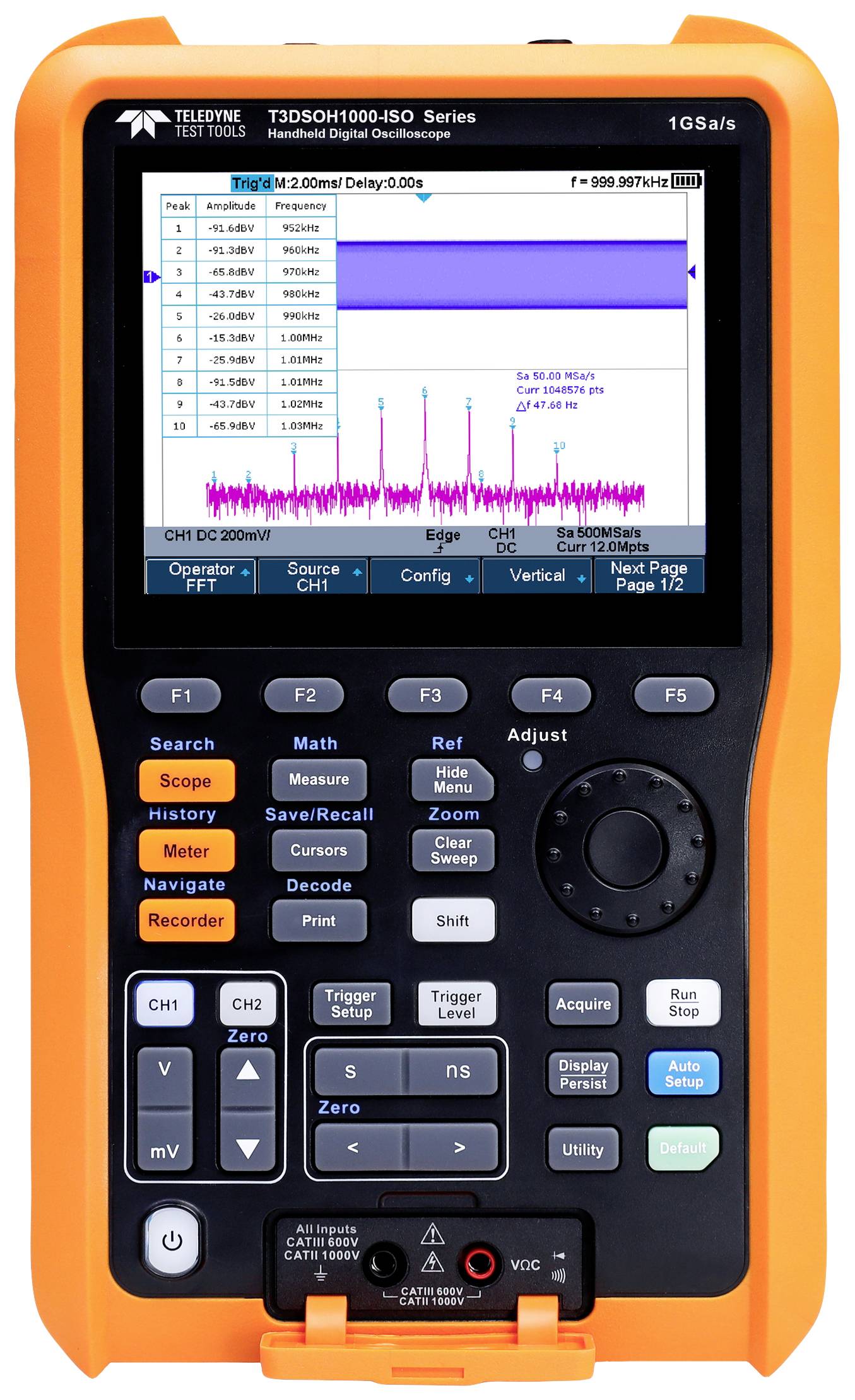

Name: Teledyne LeCroy T3DSOH1102-ISO ručni osciloskop 100 MHz 2-kanalni 1 GSa/s 12 Mpts 8 Bit ručni uređaj 1 St.
Brand: Teledyne LeCroy
SKU: 2986983
Availability: BackOrder

Istaknuti proizvodi i detalji

Teledyne LeCroy T3DSOH1102-ISO ručni osciloskop 100 MHz 2-kanalni 1 GSa/s 12 Mpts 8 Bit ručni uređaj 1 St.

100 MHz
Broj analognih ulaza maks. 2

Tehnički podaci

Vrsta proizvoda: ručni osciloskop

Pojasna širina: 100 MHz

Razina uzorkovanja po kanalu: 1 GSa/s

Prikaz: TFT LCD, 5,6", 640 x 480 piksela

Razlučivost: 8 Bit

Veličina ekrana: 14,22 cm (5.6")

Određene značajke osciloskopa: ručni uređaj

Broj analognih ulaza maks.: 2

: tvornički standard (vlastiti)

Kategorija mjerenja: CAT II 1000 V
CAT III 600 V

Ulazna impendacija: 1 MΩ±2%

dim.: (D x Š x V) 276 x 168 x 68 mm

Težina: 1.75 kg

Prikaz: TFT LCD 640x480 piksel

Širina: 168 mm

Visina: 68 mm

Dužina: 276 mm

Sučelja: I²C

Dubina memorije/kanala: 12 Mpts

Tip: T3DSOH1102-ISO

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2986983 Teledyne LeCroy T3DSOH1102-ISO ručni osciloskop 100 MHz 2-kanalni 1 GSa/s 12 Mpts 8 Bit ručni uređaj 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 2986983 Teledyne LeCroy T3DSOH1102-ISO ručni osciloskop 100 MHz 2-kanalni 1 GSa/s 12 Mpts 8 Bit ručni uređaj 1 St.

Opis

Ručni osciloskopi Teledyne Test Tools DSOH1000 i DSOH1000-ISO kombiniraju funkcije osciloskopa, snimača i multimetra u praktičnom i prijenosnom dizajnu. Uz težinu od samo 1,7 kg (3,8 lb), osciloskopi s baterijskim napajanjem serije DSOH mogu se koristiti za testiranje na terenu, automobilsku industriju, istraživanje i razvoj te industrijsko održavanje.

Ovaj tekst je strojno preveden.

Izvedba

Modeli s propusnošću od 100 MHz i 200 MHz
Maksimalna brzina uzorkovanja od 1 GSa/s
Brzine snimanja valnog oblika do 100 000 wfm/s
Vertikalni raspon od 2 mV/div do 100 V/div
Memorija za snimanje do 12 Mpts
Način snimanja niza (do 80 000 segmenata)
Povijesno snimanje valnog oblika (povijest) s do 80 000 slika
38 automatskih mjernih parametara
Podržava 256 stupnjeva gradacije intenziteta i načina prikaza temperature boje
Pametni okidač: Edge, Slope, Pulse Width, Window, Run, Interval, Timeout (Dropout), Pattern
Pokretanje i dekodiranje serijske sabirnice (standardno) za IIC, SPI, UART, CAN i LIN protokole
Video okidač/HDTV

Isporuka uključuje

Osciloskop
USB kabel
Uputstva za brzi start
2x multimetarska ispitna voda
Mrežni adapter
Baterija
Adapter za mjerenje struje SCD600MA
Adapter za mjerenje struje SCD10A
Torba

Opis

Ručni osciloskopi Teledyne Test Tools DSOH1000 i DSOH1000-ISO kombiniraju funkcije osciloskopa, snimača i multimetra u praktičnom i prijenosnom dizajnu. Uz težinu od samo 1,7 kg (3,8 lb), osciloskopi s baterijskim napajanjem serije DSOH mogu se koristiti za testiranje na terenu, automobilsku industriju, istraživanje i razvoj te industrijsko održavanje.

Ovaj tekst je strojno preveden.

Izvedba

Modeli s propusnošću od 100 MHz i 200 MHz
Maksimalna brzina uzorkovanja od 1 GSa/s
Brzine snimanja valnog oblika do 100 000 wfm/s
Vertikalni raspon od 2 mV/div do 100 V/div
Memorija za snimanje do 12 Mpts
Način snimanja niza (do 80 000 segmenata)
Povijesno snimanje valnog oblika (povijest) s do 80 000 slika
38 automatskih mjernih parametara
Podržava 256 stupnjeva gradacije intenziteta i načina prikaza temperature boje
Pametni okidač: Edge, Slope, Pulse Width, Window, Run, Interval, Timeout (Dropout), Pattern
Pokretanje i dekodiranje serijske sabirnice (standardno) za IIC, SPI, UART, CAN i LIN protokole
Video okidač/HDTV
