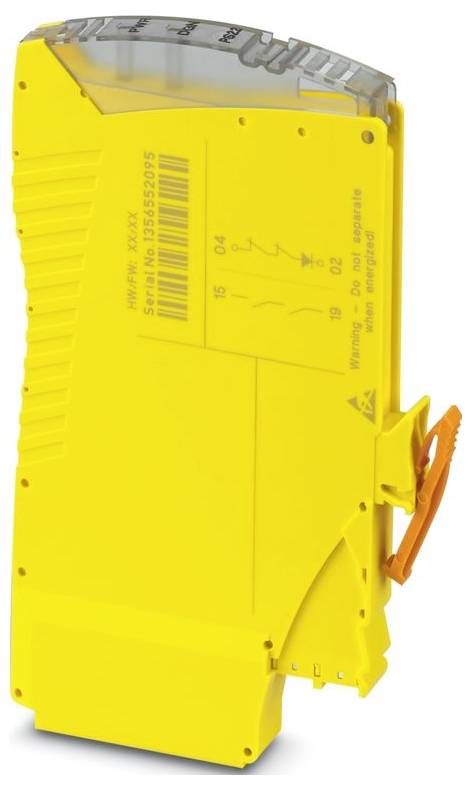

spojni relej IOA-PSR-PS22-1NO-1NC-24DC Phoenix Contact Radni napon (broj): 24 V/DC (Š x V x D) 10 x 75 x 112 mm s signal
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
spojni relej
Priključak
utično podnožje
Radni napon
24 V/DC
Tip
IOA-PSR-PS22-1NO-1NC-24DC
Vrijeme odziva
150 ms
Tehnički list (PDF)
Broj
Ukupno (204,99 € / komad)
204,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: PSRmini
- Vrsta priključka: Utikač na VIP utični modul
- Širina: 10 mm
- Visina: 75 mm
- Dubina: 112 mm
- Materijal kućišta: PA 6.6
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -40 °C ... 70 °C (imajte na umu smanjenje nazivne snage)
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Vrsta montaže: Montaža utikačem
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: III
- Stupanj nečistoće: 2
- Vibracije (rad): 10 Hz ... 150 Hz, amplituda 0,15 mm, 2 g
- Položaj ugradnje: vertikalni ili horizontalni
- ATEX: ATEX
- IECEx: IECEx
- UL, SAD / Kanada: UL, SAD / Kanada
- Maksimalni gubitak snage u nominalnim uvjetima: 1,86 W (pri UB = 30 V DC, UBD = 30 V DC, IL = 9 A²)
- CE: CE
- Certifikat: E360692
- Tehnologija povezivanja: Tehnologija povezivanja
- Napomena o primjeni: Samo za industrijsku upotrebu
- Priključak vodiča: Priključak vodiča
- Frekvencija prebacivanja: 0,1 Hz
- Upute za instalaciju: pogledajte krivulju smanjenja snage
- Radna nadmorska visina: ≤ 2000 m (iznad razine mora)
- Maksimalna dopuštena vlažnost (rad): 75% (u prosjeku, povremeno 85%, bez kondenzacije)
- Šok: 15 g (Kontaktne reakcije su moguće kod duljeg izlaganja šoku.)
- Zaštitni sklop: Zaštita od prenapona | 35 V supresorska dioda (pinovi 05/06) | 33 V supresorska dioda (pinovi 04/03) | 35 V supresorska dioda (pinovi 02/03); Zaštita od obrnutog polariteta za nazivni napon napajanja upravljačkog kruga i napon napajanja dijagnostike
- Prikaz statusa: 2 x LED dvobojna (zelena, crvena)
- Preklopni napon: min. 19,2 V DC; maks. Napajanje 30 V / DC.
- Primjena: Sigurno isključivanje; Visoka potražnja; Niska potražnja; Ex
- Opskrba: Opskrba
- Boja (kućište): žuta (RAL 1018)
- Ulazna struja: min. 1 mA; maks. 100 mA
- Opis izlaza: sigurnosno orijentirani normalno zatvoreni kontakti
- Konfiguracija kontakta: 1 put povratne struje
- Maksimalna kontinuirana struja: 100 mA
- Nazivni napon izolacije: 250 V AC
- Nazivni napon napajanja upravljačkog kruga US: 24 V DC -20% / +25%
- Nazivna struja upravljačkog napajanja IS: tip. 25 mA
- Podaci vezani uz sigurnost: Podaci vezani uz sigurnost
- Mehanički vijek trajanja: 10 x 10⁶ ciklusa preklapanja
- Tipično vrijeme povratka: 30 ms (kada se kontrolira putem pinova 05/06)
- Materijal kontakta: AgCuNi, + Au
- Preklopni kapacitet: 3 A (24 V (DC13)); 3 A (230 V (AC15))
- Izlazni osigurač: 150 mA brzo reagirajući
- CSA, SAD/Kanada: CSA, SAD/Kanada
- Vrsta releja: Elektromehanički relej s pozitivno vođenim kontaktima prema IEC/EN 61810-3
- Vremena: Vremena
- Tip. Vrijeme uključivanja kod Us: 150 ms (kada se kontrolira putem pinova 05/06)
- Vrijeme ponovnog pokretanja: 500 ms
- Nazivni način rada: 100% ED
- Nazivni impulsni napon / izolacija: Osnovna izolacija 4 kV između svih strujnih putova i kućišta; Sigurno odvajanje, pojačana izolacija 6 kV od upravljačkog kruga (05/06) i dijagnostičkog kruga (03/04/02) do puta struje za aktiviranje (15/19)
- Vrijeme filtriranja: maks. 3 ms (na pinovima 05/06 tijekom padova napona na Us); maks. 3 ms (na pinovima 05/06 | niska širina testnog impulsa); ≥ 50 ms (na pinovima 05/06 | niska brzina testnog impulsa); maks. 17 ms (na pinovima 05/06 | visoka širina testnog impulsa); ≥ 600 ms (na pinovima 05/06 | visoka širina testnog impulsa)
- Broj izlaza: 1 (neprekidan)
- Preklopni kapacitet: min. 20 mW
- Kvadr. Ukupna struja: 9 A2 (imajte na umu smanjenje nazivne snage)
- Podaci vezani uz sigurnost: EN ISO 13849: Podaci vezani uz sigurnost: EN ISO 13849
- Razina performansi (PL): e (3 A DC13 | 3 A AC15 | 8760 ciklusa preklapanja/godini)
- Razina sigurnosnog integriteta (SIL): 3
- Sigurnosni podaci: EN IEC 62061: Sigurnosni podaci: EN IEC 62061
- Minimalna stupanj zaštite za mjesto ugradnje: IP54
- Maksimalna dopuštena vlažnost (skladištenje/transport): 75% (u prosjeku, povremeno 85%, bez kondenzacije)
- priključiv: da
- Upravljanje: 1- i 2-kanalno
- Potrošnja energije u SAD-u: tipično 0,77 W
- Dijagnostički napon napajanja UD: 24 V DC -20% / +25% (na pinu 04)
- Ulazna struja na UD: 7 mA (na pinovima 04/03 na UD | + 100 mA ovisno o opterećenju na pinu 02)
- Ulazna struja na UD: tip. 200 mA (Δt< 1 ms | na pinovima 04/03 na UD)
- Relej: Put odobrenja struje: Relej: Put odobrenja
- Relej: Put struje povratne veze: Relej: Put struje povratne veze
- Kategorija zaustavljanja: 0
- Podaci vezani uz sigurnost: EN 50156-2: Podaci vezani uz sigurnost: EN 50156-2
- Podaci vezani uz sigurnost: IEC 61508 - Visoka potražnja: Podaci vezani uz sigurnost: IEC 61508 - Visoka potražnja
- Podaci vezani uz sigurnost: IEC 61508 - Niska potražnja: Podaci vezani uz sigurnost: IEC 61508 - Niska potražnja
- Vrsta proizvoda
spojni relej
- Tip
IOA-PSR-PS22-1NO-1NC-24DC
- Priključak
utično podnožje
- Radni napon
24 V/DC
- Vrijeme odziva
150 ms
- Preklopni napon (maks.)
230 V DC/AC
30 V/DC
- Razina izvedbe
PL e
- Razina sigurnosti integriteta (SIL)
SIL 3
- Dozvole (Senzori)
CE
- Određene značajke
s signalnom strujom
IP20
- Radna temperatura (min.)
-40 °C
- Radna temperatura (maks.)
70 °C
- Dubina
112 mm
- Širina
10 mm
- Visina
75 mm
- dim.
(Š x V x D) 10 x 75 x 112 mm
- Sadržaj
1 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3579333 spojni relej IOA-PSR-PS22-1NO-1NC-24DC Phoenix Contact Radni napon (broj): 24 V/DC (Š x V x D) 10 x 75 x 112 mm s signal
Upute za rad i sigurnost
Upute za rad i sigurnost 3579333 spojni relej IOA-PSR-PS22-1NO-1NC-24DC Phoenix Contact Radni napon (broj): 24 V/DC (Š x V x D) 10 x 75 x 112 mm s signal
Opis
Utični SIL spojni relej kao ulazno/izlazni pribor za VIP utični modul, SIL 3 primjene s visokim i niskim zahtjevima, sigurno isključeno stanje, spaja digitalne izlazne signale na periferiju, jedan put struje omogućavanja, jedan put struje povratne veze, filtar ispitnih impulsa
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.

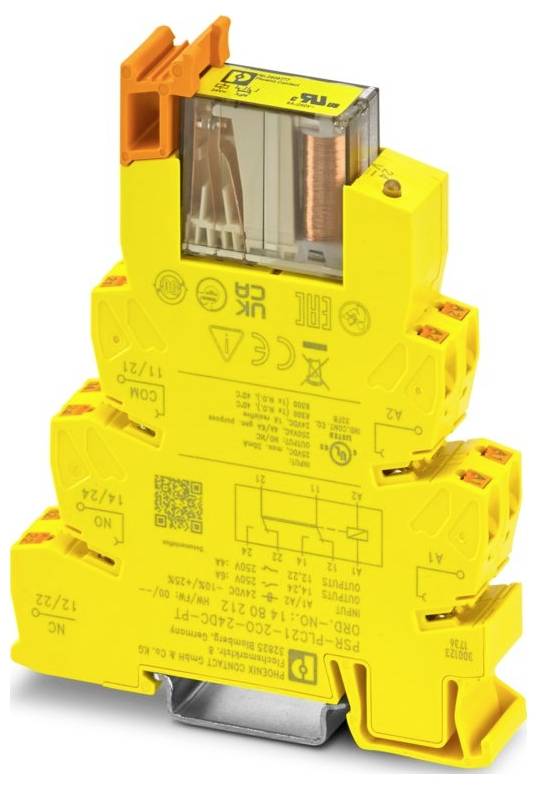

Drugi zanimljivi proizvodi
