Name: Sonel MIC-10k1 mjerač izolacije Kalibriran po (ISO) 50 V, 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10000 V 40 TΩ
Brand: Sonel
SKU: 1427985
Availability: BackOrder

Mjerni uređaj s ekranom prikazuje otpor 'Riso: 762Ω'. Okružen upravljačkim elementima, priključcima i okretnim regulatorima. Glavni zaslon centralno postavljen.

Digitalni mjerni uređaj za mjerenje električnih otpora s displejom, tipkama za upravljanje i različitim priključcima.

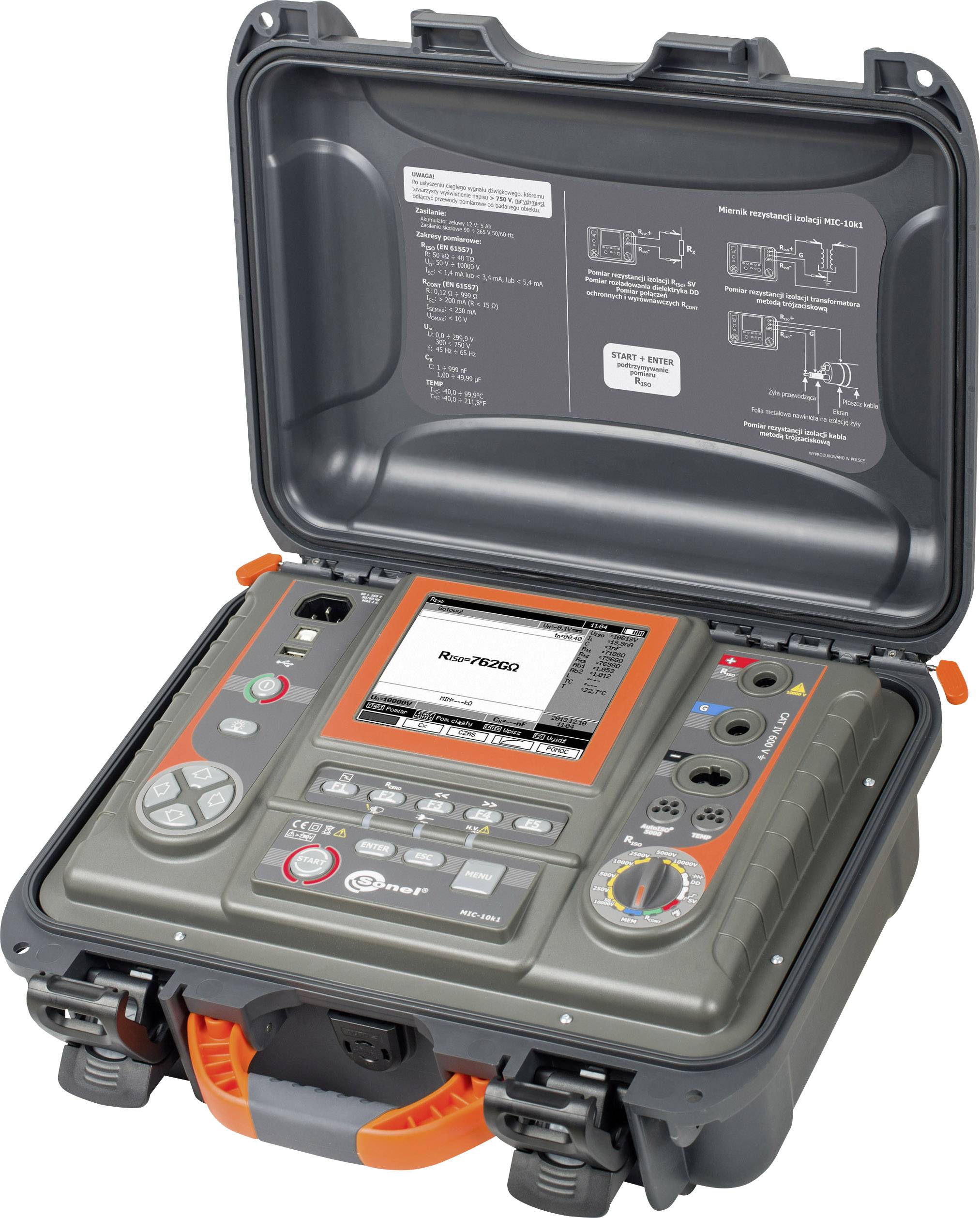

Prijenosni mjerni uređaj s otvorenim zaštitnim poklopcem prikazuje zaslon i različite kontrolne elemente za električna ispitivanja.

1/3

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava čet,12.11.

Broj

kom. - zaliha Njemačka

Ukupno (4.815,00 € / komad)

4.815,00 €

uklj. PDV

samo 110,65 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Sonel MIC-10k1 mjerač izolacije Kalibriran po (ISO) 50 V, 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10000 V 40 TΩ

50 ... 10000 V ispitni napon za mjerni raspon do 40 TΩ
Ispitni napon podesiv u koracima od 10 V (50 ... 1000V) i 25 V stupnjevima (1 ... 10kV)
Automatsko iskrcavanje ispitnog predmeta nakon mjerenja
Mjerenja vremenskog intervala s zvučnom signalizacijom od 5 sekundi
3 testna vremena za određivanje koeficijenta apsorpcije
Određivanje indeksa polarizacije (PI) i omjer dielektrične apsorpcije (DAR)
Metoda ispitivanja (SV)
Indeks d. dielektrični iscjedak (DD)
Mjesto pogreške pomoću metode gorenja
Prikaz trenutne struje u stvarnom vremenu Ispitni napon
Podesiva ispitna struja (1.2mA, 3mA, 5mA)
2- u. 3-žično mjerenje
Granična vrijednost za mjerenje izolacije i mjerenje kontinuiteta (≥200mA)
Mjerenje struje curenja
Dostupno ispitivanje do 20m
Zaštitni uređaj protiv dijelova pod naponom
Ispitivanje višežičnih kabela s automatskim adapterom AutoISO-5000
Funkcija digitalnog filtra u ispitnom okruženju s velikim poremećajima
AC / DC mjerenje 0 ... 750V
Prikaz grafova tijekom d. mjerenje
Adapter
Mjerenje kapaciteta
Mjerenje temperature
Bluetooth®
5,6 "LCD zaslon
Integrirani brzi punjač

Više informacija

Savjetnik za

Kalibracija - što je to, tko to treba?

Tehnički podaci

Raspon izolacijskog otpora 0 ... 999 kΩ: Rezolucija: 1 kΩ, točnost: ± (3% vM + 10 znamenki); Raspon izolacijskog otpora 1,00 ... 9,99 MΩ: razlučivost: 0,01 MΩ, točnost: ± (3% vM + 10 znamenki); Raspon izolacijskog otpora 10,0..99,9 MΩ: Rezolucija: 0,1 MΩ, točnost: ± (3% vM + 10 znamenki); Raspon izolacijskog otpora 100 ... 999 MΩ: Rezolucija: 1 MΩ, točnost: ± (3% vM + 10 znamenki); Raspon izolacijskog otpora 1,00 ... 9,99 GΩ: razlučivost: 0,01 GΩ, točnost: ± (3% vM + 10 znamenki); Raspon izolacijskog otpora 10,0 ... 99,9 GΩ: Rezolucija: 0,1 GΩ, točnost: ± (3% vM + 10 znamenki); Raspon izolacijskog otpora 100 ... 999 GΩ: Rezolucija: 1 GΩ, točnost: ± (3,5% vM + 10 znamenki); Raspon izolacijskog otpora 1,00 ... 9,99 TΩ: razlučivost: 0,01 TΩ, točnost: ± (7,5% vM + 10 znamenki); Raspon izolacijskog otpora 10 ... 40 TΩ: Rezolucija: 0,1 TΩ, točnost: ± (12,5% vM + 10 znamenki); Raspon izolacijskog napona 50V: 200 GΩ (Prilagođeni AutoISO-5000: 20 GΩ); Raspon izolacijskog napona 100V: 400 GΩ (Prilagođeni AutoISO-5000: 40 GΩ); Raspon izolacijskog napona 250V: 1,00 TΩ (adaptacija AutoISO-5000: 100 GΩ); Raspon izolacijskog napona 500 V: 2,00 TΩ (prilagodljiv AutoISO-5000: 200 GΩ); Raspon izolacijskog napona 1000V: 4,00 TΩ (prilagodljiv AutoISO-5000: 400 GΩ); Raspon izolacijskog napona 2500 V: 10,00 TΩ (adaptacija AutoISO-5000: 400 GΩ); Raspon izolacijskog napona 5000 V: 20,0 TΩ (Prilagođeni AutoISO-5000: 400 GΩ); Raspon izolacijskog napona 10000 V: 40 TΩ; Korak ispitivanja Uiso 50 ... 1000 V: 10 V korak; Korak ispitivanja Uiso 1000 ... 5000 V: 25 V korak; Korak ispitivanja Uiso 5000 ... 10000 V: 25 V korak; Područje mjerenja AC / DC: 0,0..29,9 V, rezolucija: 0,1 V, točnost: ± (2% vM + 20 znamenki); Područje mjerenja AC / DC: 30..299.9 V, rezolucija: 0.1 V, točnost: ± (2% vM + 6 znamenki); Područje mjerenja AC / DC: 300..750 V, rezolucija: 1 V, točnost: ± (2% vM + 2 znamenke); Raspon frekvencije: 45 ... 65 Hz; Mjerenje kontinuiteta ispitne struje: ± 200mA; Raspon mjerenja kontinuiteta 0,00 ... 19,99 Ω: Rezolucija: 0,01 Ω, točnost: ± (2% vM + 3 znamenke); Raspon mjerenja kontinuiteta 20,0 ... 199,9 Ω: Rezolucija: 0,1 Ω, točnost: ± (2% vM + 3 znamenke); Raspon mjerenja kontinuiteta 200 ... 999 Ω: Rezolucija: 1 Ω, točnost: ± (4% vM + 3 znamenke); Raspon mjerenja kapaciteta 0 ... 999 nF: razlučivost: 1 nF, točnost: ± (5% vM + 5 znamenki); Raspon mjerenja kapaciteta 1,00 ... 49,99 µF: razlučivost: 0,01 µF, točnost: ± (5% vM + 5 znamenki); Raspon mjerenja temperature: -40,0 ... 99,9 ° C, razlučivost: 1 ° C, točnost: ± (3% vM + 8 znamenki); Raspon mjerenja temperature: -40.0 ... 211 ° F, razlučivost: 1 ° F, točnost: ± (3% vM + 16 znamenki)

Vrsta proizvoda: mjerač izolacije

Ispitni napon: 50 V
100 V
250 V
500 V
1000 V
2500 V
5000 V
10000 V

Mjerna funkcija: izolacijski otpor

: ISO

Sučelja: Bluetooth®
USB

dim.: (D x Š x V) 30 x 20 x 43 cm

Težina: 9.92 kg

Vrsta prikaza: digitalni

Izolacijski otpor (maks.): 40 TΩ

Kategorija mjerenja: CAT III 1000 V
CAT IV 600 V

Širina: 20 cm

Visina: 43 cm

Dužina: 30 cm

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1427985 Sonel MIC-10k1 mjerač izolacije Kalibriran po (ISO) 50 V, 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10000 V 40 TΩ

Upute za rad i sigurnost

Upute za rad i sigurnost 1427985 Sonel MIC-10k1 mjerač izolacije Kalibriran po (ISO) 50 V, 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10000 V 40 TΩ

Informacije

Informacije 1427985 Sonel MIC-10k1 mjerač izolacije Kalibriran po (ISO) 50 V, 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10000 V 40 TΩ

Opis

Sonelov novi MIC-10k1 iz raspona uređaja za ispitivanje izolacije od 10 kV, sada s proširenim funkcijama mjerenja. Otpori do 40 terama na 10 kV ispitnom naponu mogu se mjeriti u skladu s EN 61557-2. Apsolutno precizni rezultati mjerenja postižu se čak i pri visokofrekventnim smetnjama. Nova "funkcija gorenja" sada se može koristiti i za pronalaženje mjesta kvara. Mogu se provesti svi parametri za dijagnostičko mjerenje izolacije poput PI, DAR, DD, koračnog ispitivanja (SV), mjerenja kapacitivnosti, kao i mjerenja Riso, RPE i temperature. Ovi se postupci mjerenja mogu odmah prikazati grafički na zaslonu ili prenijeti na softver za analizu računala putem Bluetooth-a.

Ovaj tekst je strojno preveden.
