Name: Sonel MIC-5005 mjerač izolacije Kalibriran po (ISO) 250 V, 500 V, 1000 V, 2500 V, 5000 V 15 TΩ
Brand: Sonel
SKU: 1427984
Availability: InStock

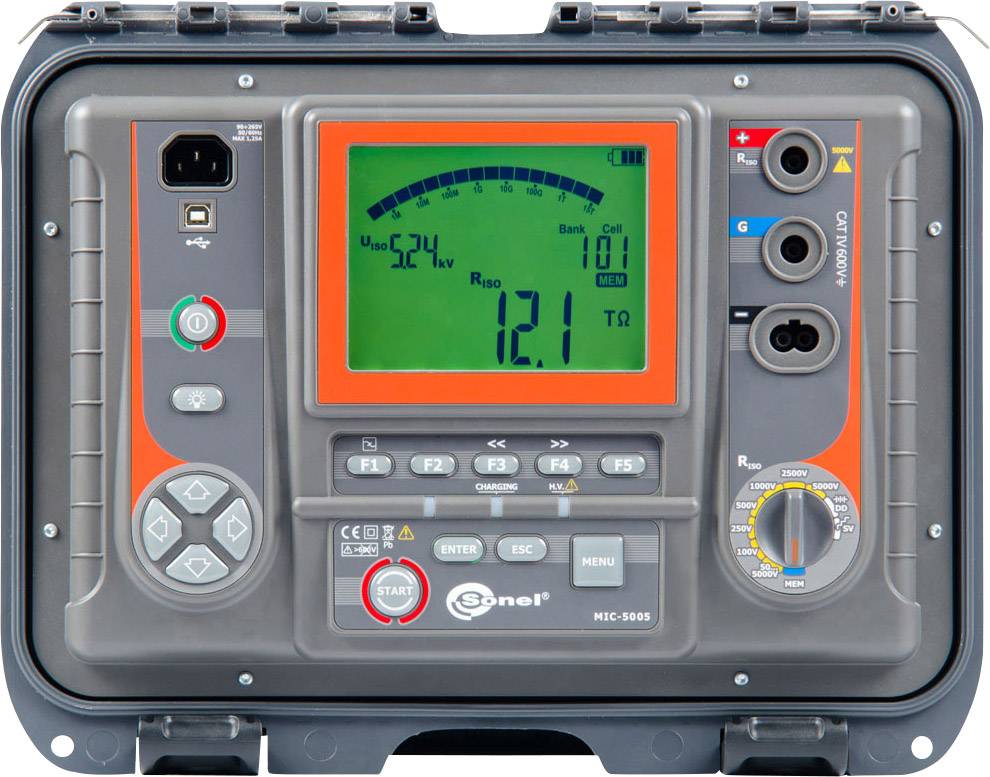

Digitalni mjerni uređaj s prikazom pokazuje '524V'. Ima tipke i priključke za mjerenje električnih parametara.

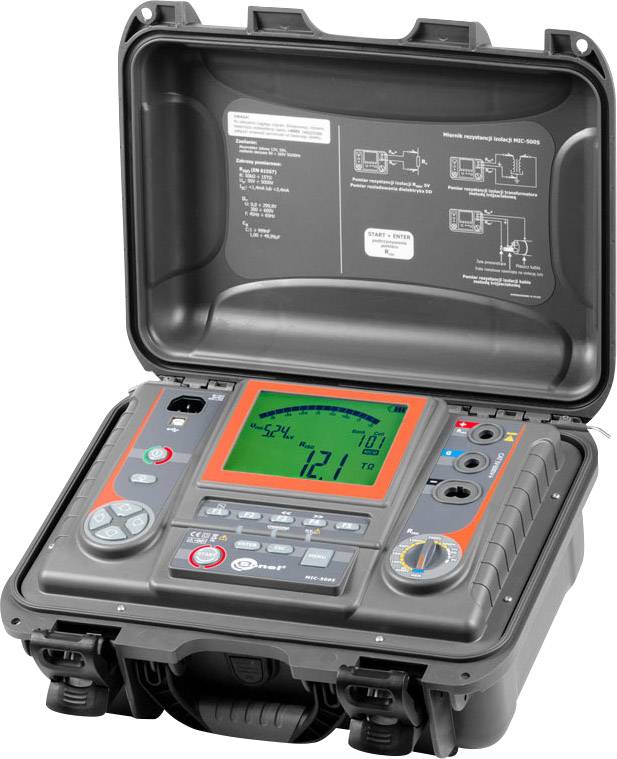

Prijenosni električni mjerni uređaj u otvorenom kućištu. Na zaslonu se prikazuju mjerne vrijednosti, a tipke za upravljanje nalaze se sprijeda.

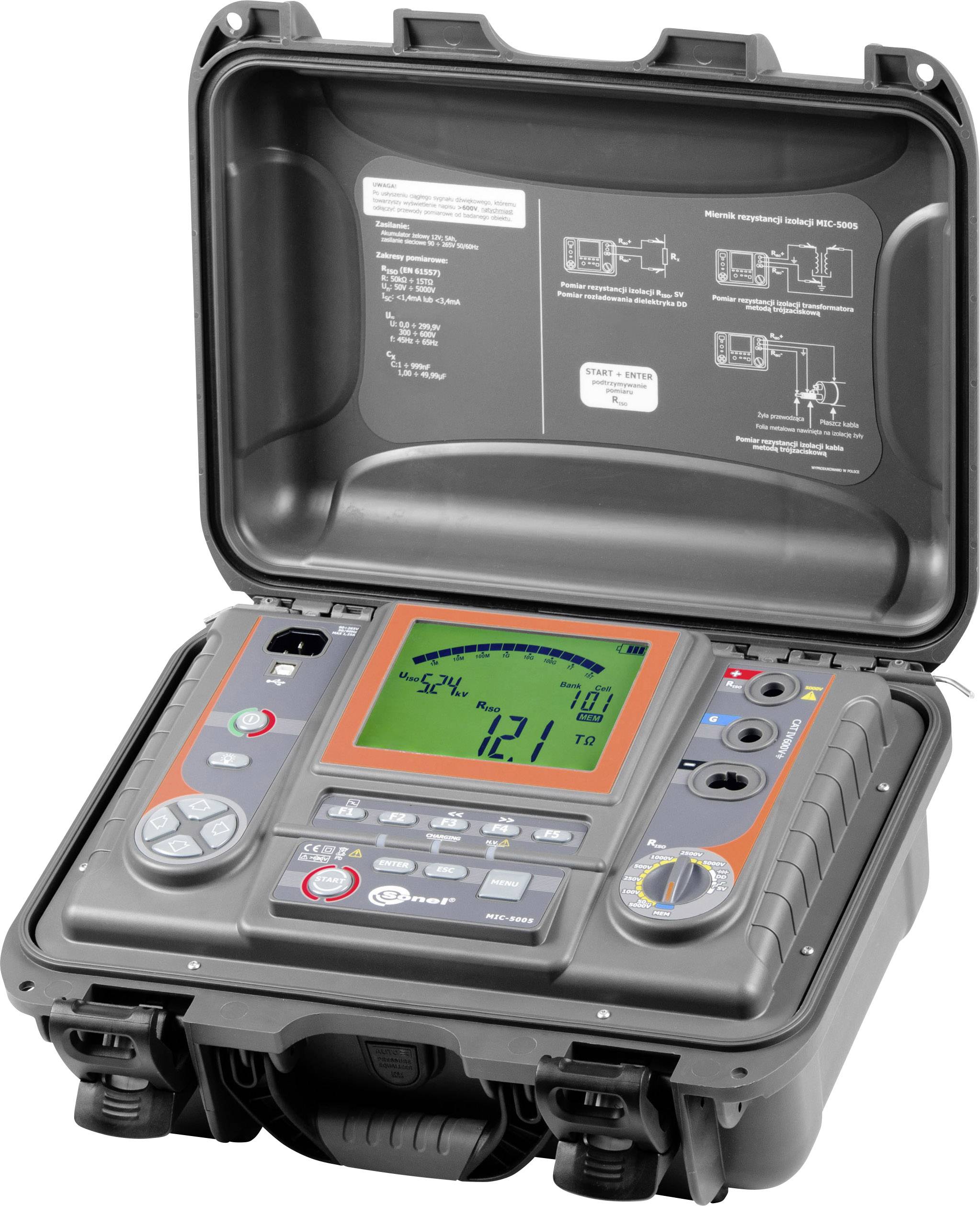

Slika prikazuje prijenosni električni mjerni uređaj u otvorenom kovčegu. Na zaslonu su vidljive mjerne vrijednosti, a vidljive su i upravljačke komponente.

1/3

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pet,30.10.

1 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (1.949,00 € / komad)

1.949,00 €

uklj. PDV

samo 92,21 €

Dostupno još samo 1 kom. - zaliha Njemačka

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Sonel MIC-5005 mjerač izolacije Kalibriran po (ISO) 250 V, 500 V, 1000 V, 2500 V, 5000 V 15 TΩ

Ispitni napon 50 ... 5000 V za mjerni opseg do 15 TΩ
Ispitni napon podesiv u koracima od 10 V (50 ... 1000V) i 25 V koraka (1 ... 5kV)
Automatsko iskrcavanje ispitnog predmeta nakon mjerenja
Mjerenja vremenskog intervala s zvučnom signalizacijom od 5 sekundi
3 testna vremena za određivanje koeficijenta apsorpcije
Određivanje indeksa polarizacije (PI) i omjer dielektrične apsorpcije (DAR)
Metoda ispitivanja (SV)
Indeks d. dielektrični iscjedak (DD)
Podesiva ispitna struja (1.2mA, 3mA)
Mjerenje struje curenja
Funkcija digitalnog filtra za testna okruženja s velikim poremećajima
AC / DC mjerenje 0 ... 750V
Mjerenje kapaciteta
5,6 "LCD zaslon
Integrirani brzi punjač

Više informacija

Savjetnik za

Kalibracija - što je to, tko to treba?

Tehnički podaci

Raspon izolacijskog otpora 0 ... 999 kΩ: Rezolucija: 1 kΩ, točnost: ± (3% vM + 10 znamenki); Raspon izolacijskog otpora 1,00 ... 9,99 MΩ: razlučivost: 0,01 MΩ, točnost: ± (3% vM + 10 znamenki); Raspon izolacijskog otpora 10,0..99,9 MΩ: Rezolucija: 0,1 MΩ, točnost: ± (3% vM + 10 znamenki); Raspon izolacijskog otpora 100 ... 999 MΩ: Rezolucija: 1 MΩ, točnost: ± (3% vM + 10 znamenki); Raspon izolacijskog otpora 1,00 ... 9,99 GΩ: razlučivost: 0,01 GΩ, točnost: ± (3% vM + 10 znamenki); Raspon izolacijskog otpora 10,0 ... 99,9 GΩ: Rezolucija: 0,1 GΩ, točnost: ± (3% vM + 10 znamenki); Raspon izolacijskog otpora 100 ... 999 GΩ: Rezolucija: 1 GΩ, točnost: ± (3,5% vM + 10 znamenki); Raspon izolacijskog otpora 1,00 ... 9,99 TΩ: razlučivost: 0,01 TΩ, točnost: ± (7,5% vM + 10 znamenki); Raspon izolacijskog otpora 10 ... 15 TΩ: Rezolucija: 0,1 TΩ, točnost: ± (10% vM + 10 znamenki); Raspon izolacijskog napona 250 V: 500 GΩ; Raspon izolacijskog napona 500 V: 1,00 TΩ; Raspon izolacijskog napona 1000 V: 2,00 TΩ; Raspon izolacijskog napona 2500 V: 5 TΩ; Raspon izolacijskog napona 5000 V: 15 TΩ; Korak ispitivanja Uiso .. 1000 V: 200 V koraci; Korak ispitivanja Uiso ... 2500 V: 500 V koraci; Korak ispitivanja Uiso .. 5000 V: 1 kV koraci; Područje mjerenja AC / DC: 0,0..29,9 V, rezolucija: 0,1 V, točnost: ± (2% vM + 20 znamenki); Područje mjerenja AC / DC: 0,0..29,9 V, rezolucija: 0,1 V, točnost: ± (2% vM + 20 znamenki); Područje mjerenja AC / DC: 30..299.9 V, rezolucija: 0.1 V, točnost: ± (2% vM + 6 znamenki); Opseg izmjerenja AC / DC: 300..600 V, rezolucija: 1 V, točnost: ± (2% vM + 2 znamenke); Raspon frekvencije: 45 ... 65 Hz; Mjerenje kontinuiteta ispitne struje: ± 200mA; Raspon mjerenja kontinuiteta 0,00 ... 19,99 Ω: Rezolucija: 0,01 Ω, točnost: ± (2% vM + 3 znamenke); Raspon mjerenja kontinuiteta 20,0 ... 199,9 Ω: Rezolucija: 0,1 Ω, točnost: ± (2% vM + 3 znamenke); Raspon mjerenja kontinuiteta 200 ... 999 Ω: Rezolucija: 1 Ω, točnost: ± (4% vM + 3 znamenke); Raspon mjerenja kapaciteta 1 ... 999 nF: razlučivost: 1 nF, točnost: ± (5% vM + 5 znamenki); Raspon mjerenja kapaciteta 1,00 ... 49,99 µF: razlučivost: 0,01 µF, točnost: ± (5% vM + 5 znamenki)

Vrsta proizvoda: mjerač izolacije

Ispitni napon: 250 V
500 V
1000 V
2500 V
5000 V

Mjerna funkcija: izolacijski otpor

: ISO

Sučelja: USB
WiFi

: IP67

dim.: (D x Š x V) 15 x 82 x 15 cm

Težina: 9.56 kg

Vrsta prikaza: digitalni (LCD)

Izolacijski otpor (maks.): 15 TΩ

Kategorija mjerenja: CAT III 1000 V
CAT IV 600 V

Širina: 82 cm

Visina: 15 cm

Dužina: 15 cm

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1427984 Sonel MIC-5005 mjerač izolacije Kalibriran po (ISO) 250 V, 500 V, 1000 V, 2500 V, 5000 V 15 TΩ

Upute za rad i sigurnost

Upute za rad i sigurnost 1427984 Sonel MIC-5005 mjerač izolacije Kalibriran po (ISO) 250 V, 500 V, 1000 V, 2500 V, 5000 V 15 TΩ

Sigurnosni podatkovni list

Sigurnosni podatkovni list 1427984 Sonel MIC-5005 mjerač izolacije Kalibriran po (ISO) 250 V, 500 V, 1000 V, 2500 V, 5000 V 15 TΩ

Opis

Sonel MIC-5005 iz Sonela je ispitivač izolacije s mjernim opsegom do 15 Terra Ohm pri ispitnom naponu od 5 kV prema EN 61557-2. Čak i kod visokofrekventnih smetnji, filtriranje se postižu apsolutno precizni rezultati mjerenja. Uz pomoć ovog uređaja za profesionalno mjerenje izolacije dostupni su svi parametri za dijagnostičko mjerenje izolacije poput PI, DAR, DD, mjerenja kapacitivnosti, koračnog ispitivanja (SV) kao i mjerenja Riso i PE.
