PCE Instruments PCE-IT 110 mjerač izolacije 1000 V 1000 mΩ
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
22 kom. - zaliha Njemačka
Broj
Ukupno (475,00 € / komad)
475,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji

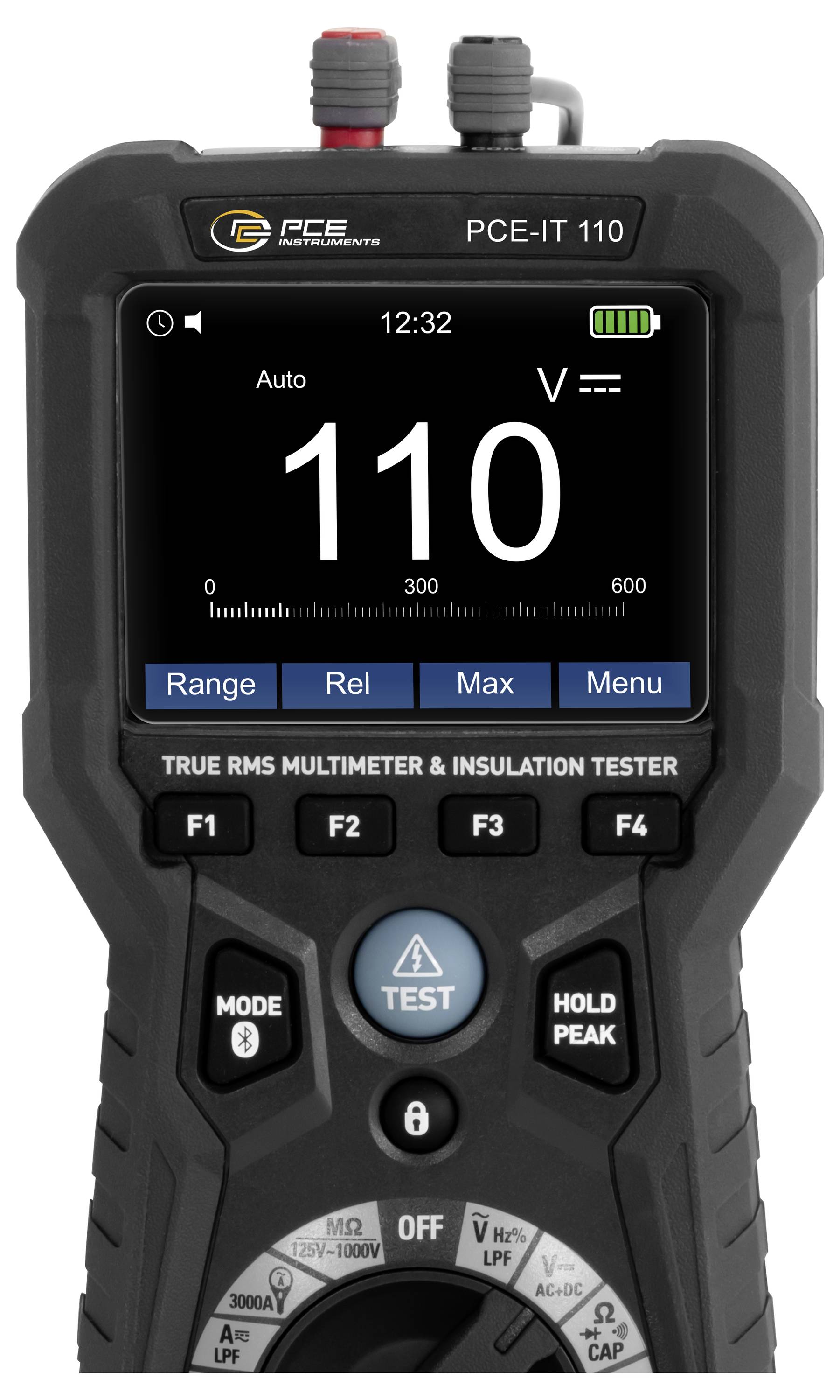

PCE Instruments PCE-IT 110 mjerač izolacije 1000 V 1000 mΩ
- Naponi ispitivanja izolacije 125 V, 250 V, 500 V, 1000 V
- Mjerne funkcije: HOLD, MIN, MAX, PEAK
- PI (indeks polarizacije), DAR (omjer apsorpcije)
- Indikator visokog napona i preopterećenja
- Ispitivanje dioda
- Automatsko pražnjenje
- Automatsko isključivanje
- Gumb za zaključavanje
- Pohrana podataka s loggerom
- Bluetooth za povezivanje s aplikacijom
- Priključci za Rogowskijevu zavojnicu
Tehnički podaci
- istosmjerni napon
- Mjerni raspon 0 ... 600 mV
- Rezolucija 0,1 mV
- Točnost ±(0,9% + 5 znamenki)
- Preopterećenje 1000 V
- istosmjerni napon
- Mjerno područje 600 mV ... 6 V
- Rezolucija 0,001 V
- Točnost ±(0,9% + 5 znamenki)
- istosmjerni napon
- Mjerni raspon 6 ... 60 V
- Rezolucija 0,01 V
- Točnost ±(0,9% + 5 znamenki)
- istosmjerni napon
- Mjerni raspon 60 ... 600 V
- Rezolucija 0,1 V
- Točnost ±(1% +5 znamenki)
- istosmjerni napon
- Mjerni raspon 600 ... 1.000 V
- Rezolucija 1 V
- Točnost ±(1% +5 znamenki)
- Istosmjerna struja DC
- Mjerni raspon 0 ... 200 µA
- Rezolucija 0,1 µA
- Točnost ±(0,9% +8 znamenki)
- Istosmjerna struja DC
- Mjerni raspon 200 µA ... 600 mA
- Rezolucija 0,1 mA
- Točnost ±(1,2% + 3 znamenke)
- Istosmjerna struja DC
- Mjerni raspon 600 mA ... 10 A
- Rezolucija 0,01 A
- Točnost ±(1,5% + 5 znamenki)
- Kapacitet
- Mjerni raspon 0 ... 60 nF
- Rezolucija 0,01 nF
- Točnost ±(5% +35 znamenki)
- Kapacitet
- Mjerni raspon 60 ... 600 nF
- Rezolucija 0,1 nF
- Točnost ±(2,5% +8 znamenki)
- Kapacitet
- Mjerni raspon 600 nF ... 6 µF
- Rezolucija 0,001 µF
- Točnost ±(3% +5 znamenki)
- Kapacitet
- Mjerni raspon 6 ... 60 µF
- Rezolucija 0,01 µF
- Točnost ±(3% +5 znamenki)
- Kapacitet
- Mjerni raspon 60 ... 600 µF
- Rezolucija 0,1 µF
- Točnost ±(3% +5 znamenki)
- Kapacitet
- Mjerni raspon 600 ... 6000 µF
- Rezolucija 1 µF
- Točnost ±(2,5% +20 znamenki)
- Tip temperature K
- Mjerni raspon -20 ... +600 °C
- Rezolucija 0,1 °C
- Točnost ±(3 % očitanja) +5 °C)
- Tip temperature K
- Mjerni raspon 600 ... 1000 °C
- Rezolucija 1 °C
- Točnost ±(3 % očitanja) +5 °C)
- Tip temperature K
- Mjerni raspon -4 ... +600 °F
- Rezolucija 0,1 °F
- Točnost ±(3 % očitanja) +9 °C)
- Tip temperature K
- Mjerni raspon 600 ... 1832 °F
- Rezolucija 1 °F
- Točnost ±(3 % očitanja) +9 °C)
- Izmjenična struja (AC)
- Mjerni raspon 0 ... 6 V
- Rezolucija 0,001 V
- Točnost ±(1% + 5 znamenki) @50 ... 60 Hz / ±(3% +5 znamenki) @61 ... 1000 Hz
- Preopterećenje 1000 V
- Frekvencijski raspon 50 ... 1000 Hz
- Izmjenična struja (AC)
- Mjerni raspon 6 ... 60 V
- Rezolucija 0,01 V
- Točnost ±(1% + 5 znamenki) @50 ... 60 Hz / ±(3% +5 znamenki) @61 ... 1000 Hz
- Frekvencijski raspon 50 ... 1000 Hz
- Izmjenična struja (AC)
- Mjerni raspon 60 ... 600 V
- Rezolucija 0,1 V
- Točnost ±(1% + 5 znamenki) @50 ... 60 Hz / ±(3% +5 znamenki) @61 ... 1000 Hz
- Frekvencijski raspon 50 ... 1000 Hz
- Izmjenična struja (AC)
- Mjerni raspon 600 ... 1.000 V
- Rezolucija 1 V
- Točnost ±(1,2% +5 znamenki) @50 ... 60 Hz / ±(3% +5 znamenki) @61 ... 1000 Hz
- Frekvencijski raspon 50 ... 1000 Hz
- Izmjenična struja AC
- Mjerni raspon 0 ... 200 µA
- Rezolucija 0,1 µA
- Točnost ±(1,2% +8 znamenki)
- Frekvencijski raspon 50 ... 1000 Hz
- Izmjenična struja AC
- Mjerni raspon 200 µA ... 600 mA
- Rezolucija 0,1 mA
- Točnost ±(1,2% +5 znamenki)
- Frekvencijski raspon 50 ... 1000 Hz
- Izmjenična struja AC
- Mjerni raspon 600 mA ... 10 A
- Rezolucija 0,01 A
- Točnost ±(1,5% + 5 znamenki)
- Frekvencijski raspon 50 ... 1000 Hz
- Otpor izolacije
- Ispitni napon DC 125 V
- Mjerni raspon 0,125 ... 6 MΩ
- Rezolucija 0,001 MΩ
- Točnost ±(2% +10 znamenki)
- Otpor izolacije
- Ispitni napon DC 250 V
- Mjerni raspon 0,25 ... 6 MΩ
- Rezolucija 0,001 MΩ
- Točnost ±(2% +15 znamenki)
- Otpor izolacije
- Ispitni napon DC 500 V
- Mjerni raspon 0,5 ... 6 MΩ
- Rezolucija 0,001 MΩ
- Točnost ±(2% +10 znamenki)
- Otpor izolacije
- Ispitni napon DC 1000 V
- Mjerni raspon 1 ... 6 MΩ
- Rezolucija 0,001 MΩ
- Točnost ±(3% +10 znamenki)
- Otpor izolacije
- Ispitni napon DC 125 V, 250 V, 500 V, 1000 V
- Mjerni raspon 6 ... 60 MΩ
- Rezolucija 0,01 MΩ
- Točnost ±(2% +10 znamenki)
- Otpor izolacije
- Ispitni napon DC 125 V, 250 V, 500 V, 1000 V
- Mjerni raspon 60 ... 600 MΩ
- Rezolucija 0,1 MΩ
- Točnost ±(4% +5 znamenki)
- Otpor izolacije
- Ispitni napon DC 125 V, 250 V, 500 V, 1000 V
- Mjerni raspon 600 ... 6000 MΩ
- Rezolucija 1 MΩ
- Točnost ±(5% +10 znamenki)
- Otpor
- Mjerni raspon 0 ... 600 Ω
- Rezolucija 0,1 Ω
- Točnost ±(1,2% +10 znamenki)
- Otpor
- Mjerni raspon 600 Ω ... 6 kΩ
- Rezolucija 0,001 kΩ
- Točnost ±(1,5% + 5 znamenki)
- Otpor
- Mjerni raspon 6 ... 60 kΩ
- Rezolucija 0,01 Ω
- Točnost ±(1,5% + 5 znamenki)
- Otpor
- Mjerni raspon 60 ... 600 kΩ
- Rezolucija 0,1 kΩ
- Točnost ±(1,5% + 5 znamenki)
- Otpor
- Mjerni raspon 600 kΩ ... 6 MΩ
- Rezolucija 0,001 MΩ
- Točnost ±(1,5% + 5 znamenki)
- Otpor
- Mjerni raspon 6 ... 60 MΩ
- Rezolucija 0,01 MΩ
- Točnost ±(2,5% +10 znamenki)
- Frekvencija
- Mjerni raspon 40 ... 10000 Hz
- Rezolucija 0,01 Hz
- Točnost ±(1% +5 znamenki)
- Opći tehnički podaci
- Mjerne funkcije MIN, MAX, HOLD, PI, DAR

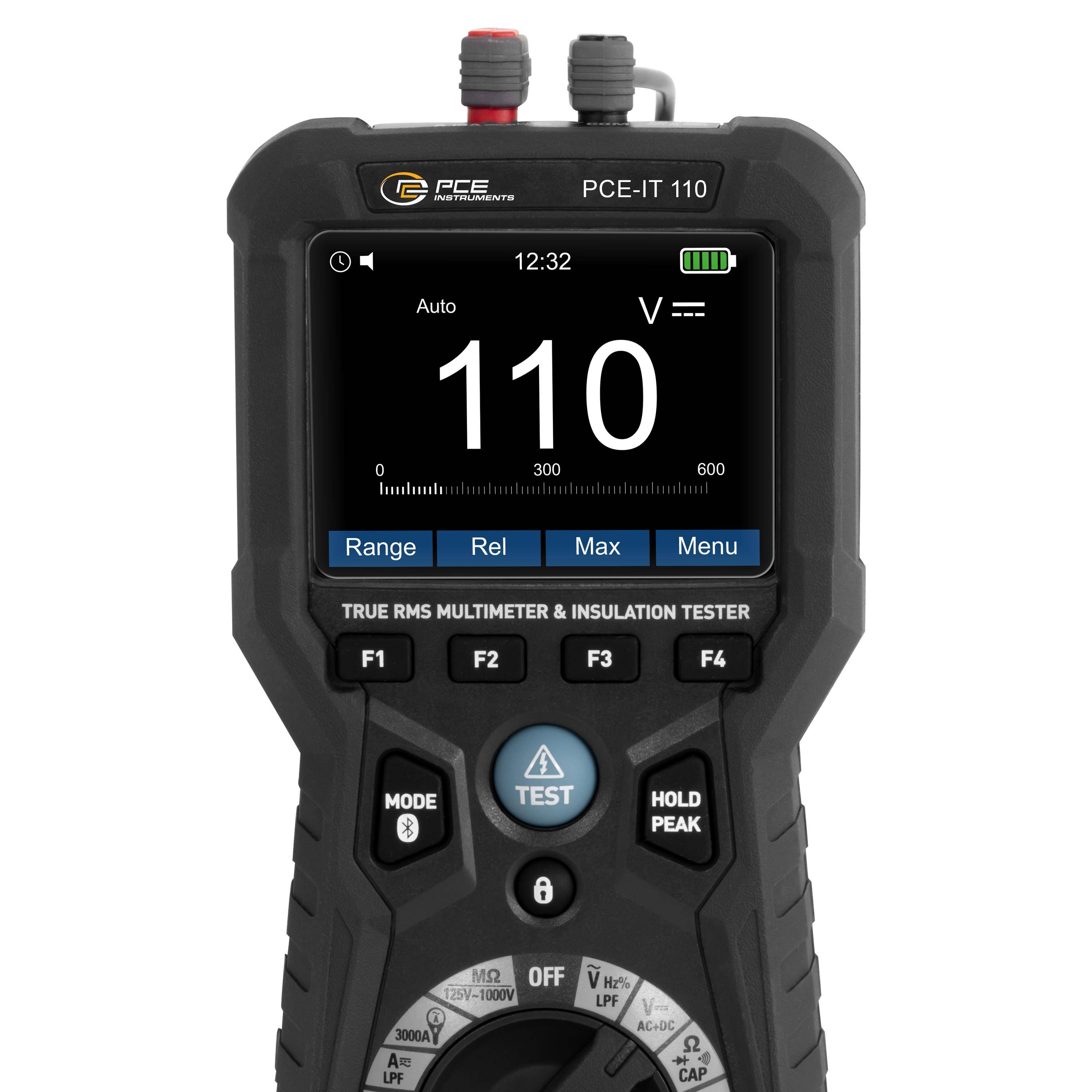

- Vrsta zaslona: LC zaslon u boji
- Veličina zaslona 3,5 inča
- Frekvencija osvježavanja zaslona 3 puta u sekundi
- Frekvencija mjerenja 3 Hz
- Medij za pohranu Interna memorija
- Kapacitet pohrane 1800 vrijednosti
- Interval pohrane od 1 s
- Interval skladištenja do 60 minuta.
- Bluetooth sučelje
- Automatsko isključivanje od ... do 15 ... 60 min.
- Automatsko isključivanje se može deaktivirati: Da
- Sigurnosni standard CAT III 1000V, CAT IV 600V
- Ispitna struja diode:< 1,5 mA, maks. Napon bez opterećenja: 3,2 V DC
- Jezik izbornika: engleski (SAD), engleski (UK)
- Klasa zaštite (uređaj) IP65

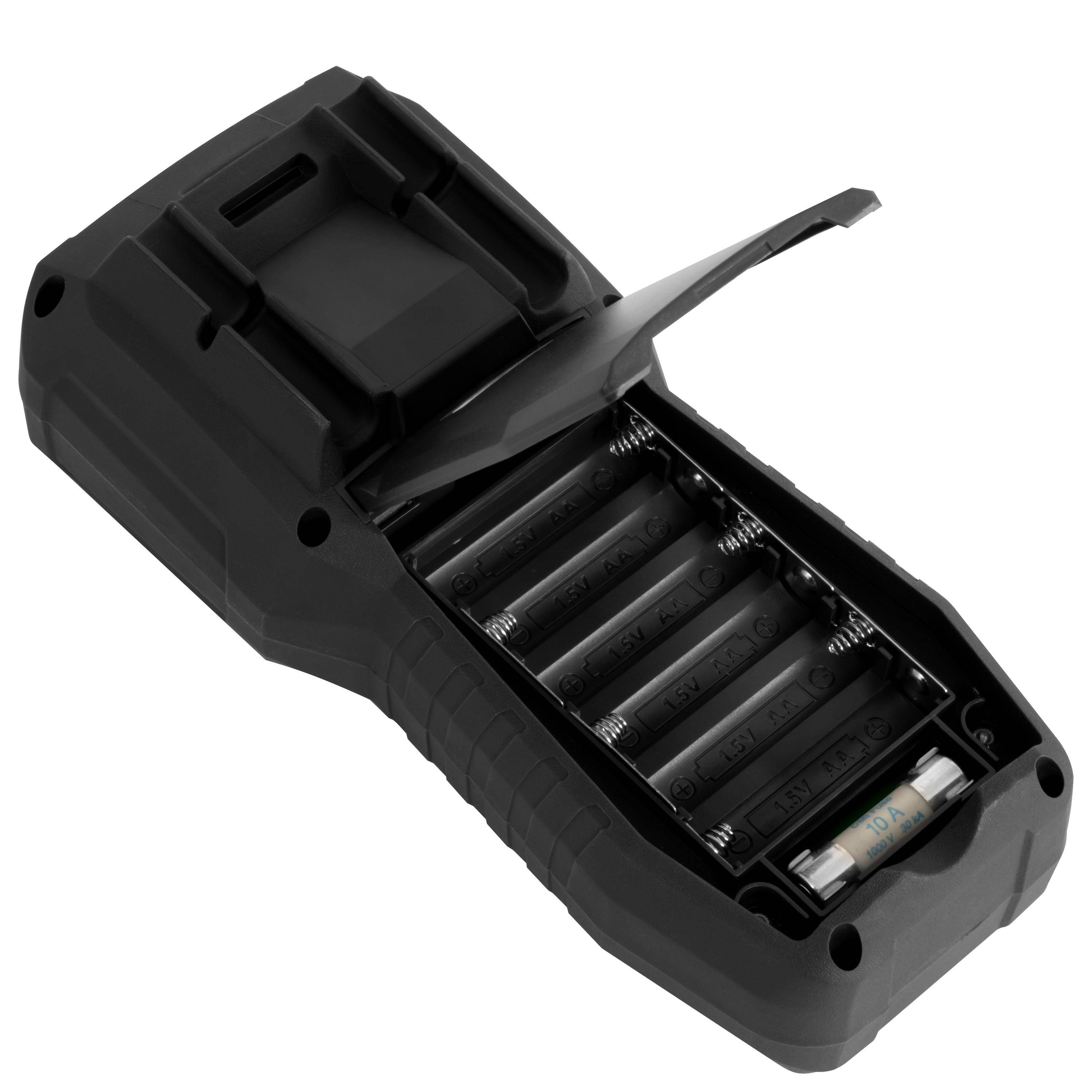

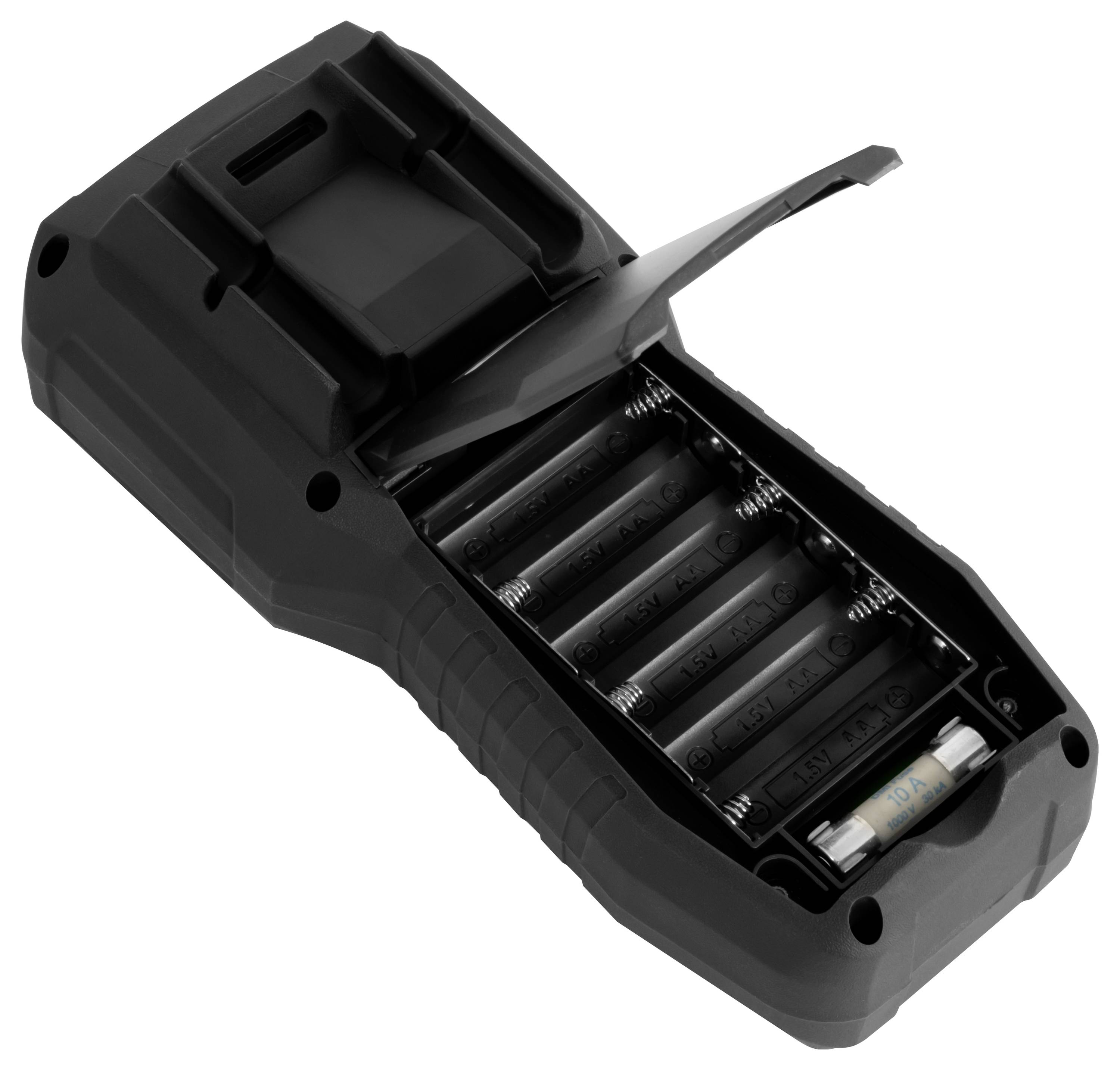

- Punjiva baterija/baterija 6 x 1,5 V AA baterija, alkalna manganska
- Kapacitet 2500 mAh
- Radni uvjeti 5 ... 40 °C, 0 ... 80% relativne vlažnosti
- Uvjeti skladištenja -20 ... 60 °C, 0 ... 80% relativne vlažnosti
- Dimenzije (D x Š x V) 215 x 100 x 65 mm
- Masa 569 g
- Vrsta proizvoda
mjerač izolacije
- Ispitni napon
1000 V
- Mjerna funkcija
napon DC
napon AC
struja AC
struja DC
otpor
izolacijski otpor
frekvencija
- Kontrola prolaza
6000 mΩ
tvornički standard (vlastiti)
- Mjerno područje otpora
60 MΩ
- Sučelja
Bluetooth®
IP65
- Opskrba naponom
6x 1,5 V
- dim.
(D x Š x V) 215 x 100 x 65 mm
- Težina
569 g
- Vrsta prikaza
digitalni (LCD)
- Frekvencija (maks.)
10000 Hz
- Frekvencija (min.)
40 Hz
- Područje frekvencije
40 Hz - 10000 Hz
- Izolacijski otpor (maks.)
1000 mΩ
- Mjerno područje napona (maks.)
1000 V/DC
- Mjerno područje napona (min.)
0 V/DC
- Kategorija mjerenja
CAT IV 600 V
CAT III 1000 V
- Širina
100 mm
- Visina
65 mm
- Dužina
215 mm
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3594435 PCE Instruments PCE-IT 110 mjerač izolacije 1000 V 1000 mΩ
Upute za rad i sigurnost
Upute za rad i sigurnost 3594435 PCE Instruments PCE-IT 110 mjerač izolacije 1000 V 1000 mΩ
Opis

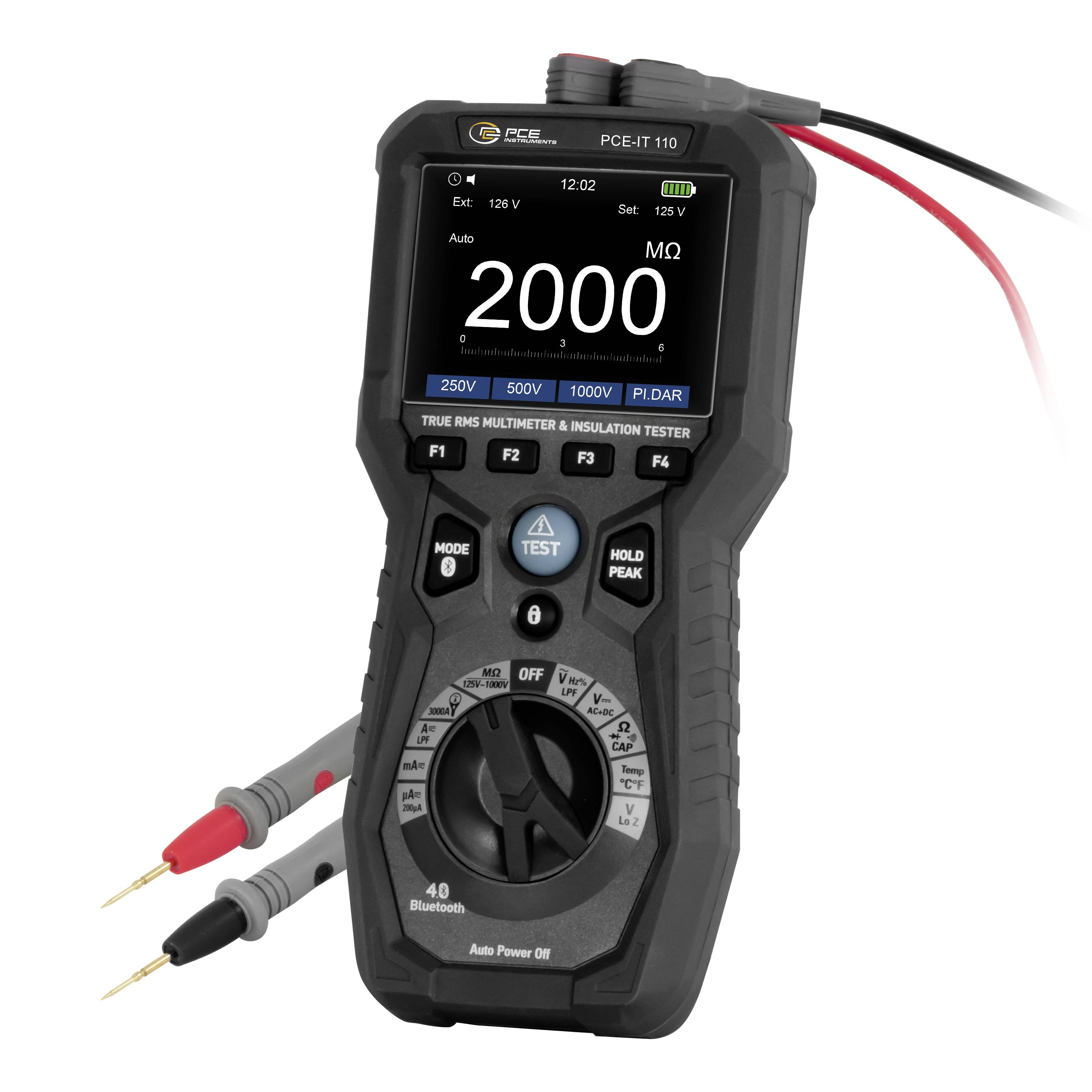

Ispitivač izolacije kombinira funkcije potpunog digitalnog multimetra s moćnim ispitivačem izolacije i idealan je za profesionalnu primjenu u industriji, trgovini i opskrbi energijom. Osim mjerenja napona, struje i otpora, uređaj nudi i mjerenje frekvencije i kapaciteta, kao i mjerenje temperature putem priloženog termoelementa tipa K. Automatski odabir raspona i 3,5-inčni LCD zaslon u boji osiguravaju jednostavan i precizan rad. Ispitivač izolacije omogućuje ispitivanja izolacije s odabirljivim ispitnim naponima od 125 V do 1000 V i mjeri otpor izolacije do 6000 MΩ. Osim toga, podržava mjerenje indeksa polarizacije (PI) i omjera apsorpcije (DAR), što omogućuje pouzdanu procjenu kvalitete izolacije kabela, motora, razvodnih ormara i električnih instalacija.
Zahvaljujući integriranoj pohrani podataka, rezultati mjerenja mogu se izravno preuzeti na uređaju za kasniju analizu. Prikupljeni podaci mogu se bežično prenijeti na pametni telefon ili tablet putem Bluetootha – što je posebno korisno za dokumentaciju i izvješća o ispitivanju. Dodatne značajke poput automatskog pražnjenja nakon mjerenja, snimanja MIN/MAX/PEAK vrijednosti, funkcije hold i tipke za zaključavanje za rad bez upotrebe ruku upotpunjuju uređaj. Ispitivač izolacije ispunjava najviše sigurnosne zahtjeve prema CAT IV 600 V / CAT III 1000 V te je stoga siguran za upotrebu u distribuciji energije i građevinskoj tehnologiji.
Tipična područja primjene ovog ispitivača izolacije uključuju električne instalacije, izradu razvodnih ormara, održavanje strojeva i sustava, fotonaponske sustave, servisni sektor i centre za tehničku obuku. Svojom kombinacijom svestranosti, preciznosti i moderne povezivosti, ovaj tester izolacije dobar je alat za svakog profesionalca.
Ovaj tekst je strojno preveden.
Zahvaljujući integriranoj pohrani podataka, rezultati mjerenja mogu se izravno preuzeti na uređaju za kasniju analizu. Prikupljeni podaci mogu se bežično prenijeti na pametni telefon ili tablet putem Bluetootha – što je posebno korisno za dokumentaciju i izvješća o ispitivanju. Dodatne značajke poput automatskog pražnjenja nakon mjerenja, snimanja MIN/MAX/PEAK vrijednosti, funkcije hold i tipke za zaključavanje za rad bez upotrebe ruku upotpunjuju uređaj. Ispitivač izolacije ispunjava najviše sigurnosne zahtjeve prema CAT IV 600 V / CAT III 1000 V te je stoga siguran za upotrebu u distribuciji energije i građevinskoj tehnologiji.
Tipična područja primjene ovog ispitivača izolacije uključuju električne instalacije, izradu razvodnih ormara, održavanje strojeva i sustava, fotonaponske sustave, servisni sektor i centre za tehničku obuku. Svojom kombinacijom svestranosti, preciznosti i moderne povezivosti, ovaj tester izolacije dobar je alat za svakog profesionalca.
Ovaj tekst je strojno preveden.

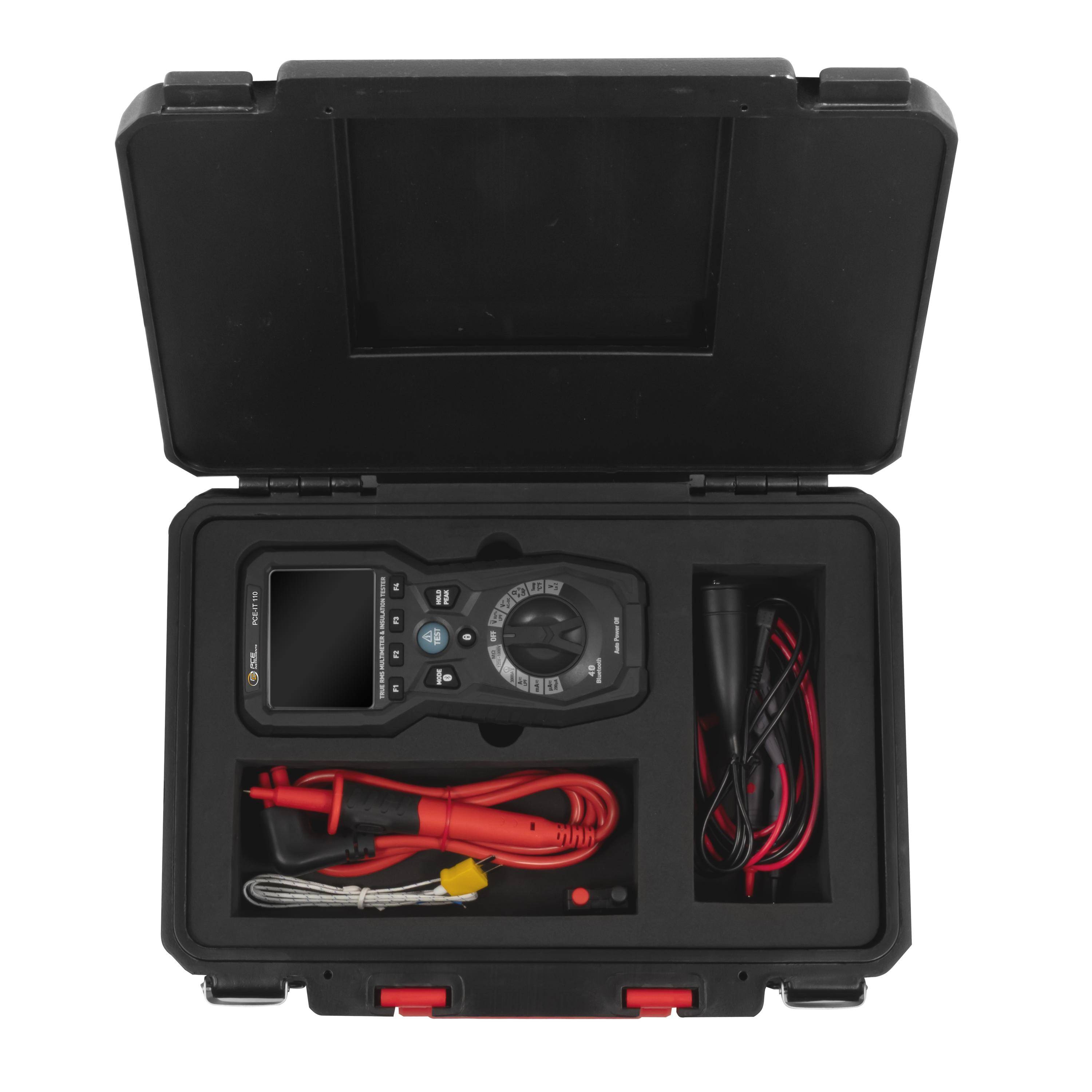

Isporuka uključuje
- 1 x ispitivač izolacije PCE-IT 110
- 1 x temperaturna sonda tip K

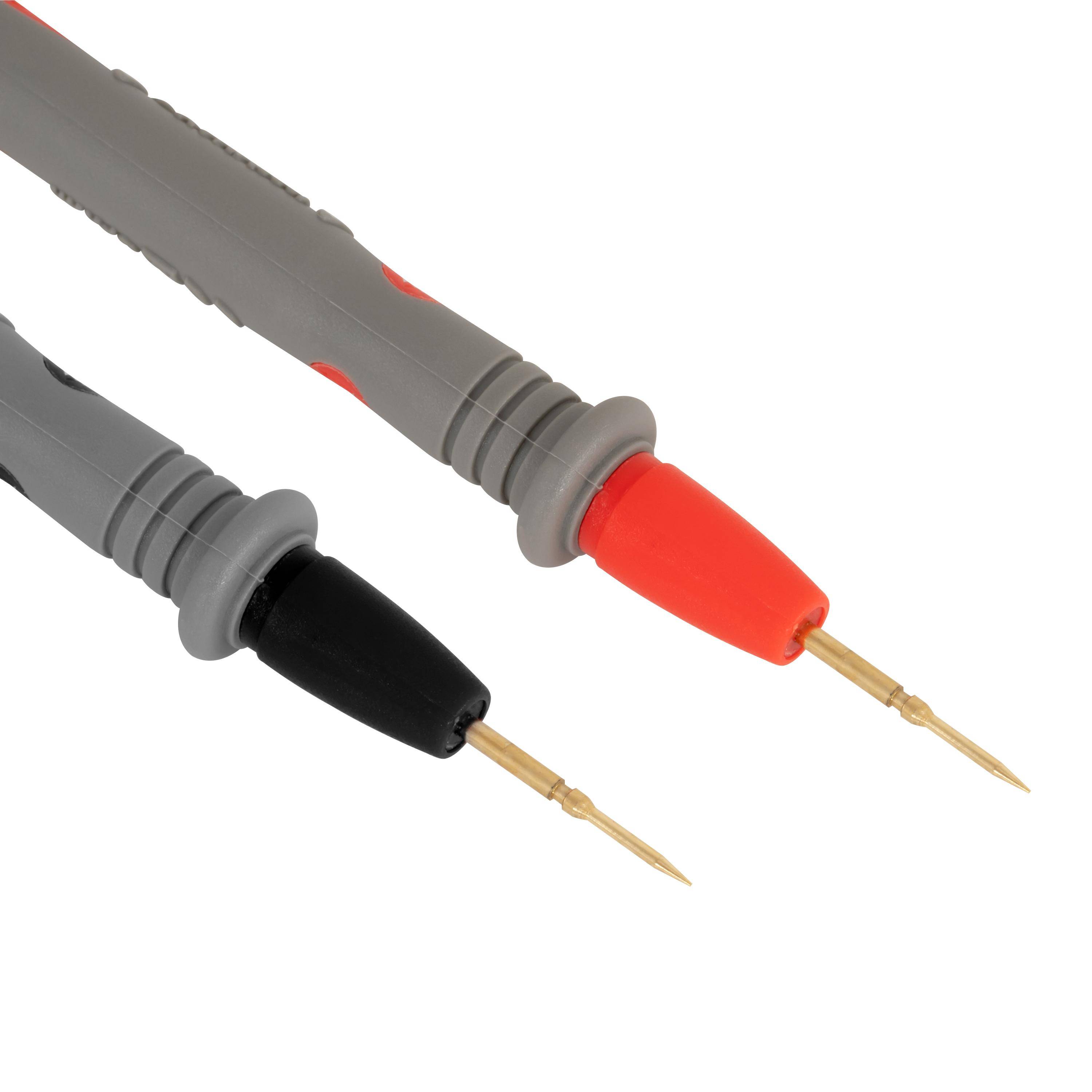

- 2 x set mjernih kabela
- 1 x transportna torba
- 6 x 1,5 V AA baterija
- 1 upute za rukovanje.
- Aplikaciju "Meterbox Pro" možete pronaći u App Storeu.
