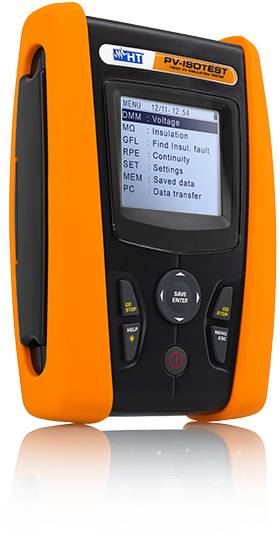

HT Instruments PV-ISOTEST mjerač izolacije 100 MΩ
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
31 kom. - zaliha Njemačka
Broj
Ukupno (2.335,00 € / komad)
2.335,00 €
sa PDV-om
Tehnički podaci
- Memorija: za max 999 testova
- Trajanje baterije: približno 500 mjerenja (za svaku funkciju)
- Automatsko isključivanje: nakon otprilike 5 min.
- Standardi električne sigurnosti: IEC / EN 61010-1, IEC / EN 61010-2-030, IEC / EN 61010-2-033, IEC / EN 61010-2-034
- Standardna mjerenja: EN 62446, EN 61557-2, EN 61557-4
- Vrsta proizvoda
mjerač izolacije
- Mjerna funkcija
izolacijski otpor
tvornički standard (vlastiti)
- Sučelja
optički
USB
- Opskrba naponom
6 x 1,2 V
- dim.
(D x Š x V) 23.5 x 16.5 x 7.5 cm
- Težina
1.2 kg
- Vrsta prikaza
digitalni (LCD)
- Izolacijski otpor (maks.)
100 MΩ
- Mjerno područje napona (maks.)
1000 V/AC
1500 V/DC
- Mjerno područje napona (min.)
3 V/AC
3 V/DC
- Širina
16.5 cm
- Visina
7.5 cm
- Dužina
23.5 cm
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2372962 HT Instruments PV-ISOTEST mjerač izolacije 100 MΩ
Upute za rad i sigurnost
Upute za rad i sigurnost 2372962 HT Instruments PV-ISOTEST mjerač izolacije 100 MΩ
Informacije
Informacije 2372962 HT Instruments PV-ISOTEST mjerač izolacije 100 MΩ
Opis
PV-ISOTEST određuje izolacijski otpor pojedinog modula, niza ili čak cijelog PV polja s ispitnim naponom do 1500V DC u skladu s EN62446 (VDE0126-23).
Zbog prisutnosti napona strune, konvencionalni izolacijski mjerni uređaji zahtijevaju odgovarajući adapter za kratki spoj pozitivnih i negativnih spojeva PV niza koji se testira. S PV-ISOTEST-om nije potrebno koristiti vanjski uređaj. PV-ISOTEST provodi izolacijska mjerenja uz potpunu autonomiju i samodostatnost. Osim toga, PV-ISOTEST prikazuje vam točan položaj izolacijske greške u nizu PV sustava uz pomoć nove funkcije GFL (Ground Fault Locator).
Funkcije:
· Mjerenje izolacije do 1500 V DC također na sustavima pod naponom
· Lokalizacija izolacijske greške na PV struni pomoću nove funkcije GFL
· Mjerenje niskog otpora (zaštitni vodič) s ispitnom strujom>200mA
· Mjerenje indeksa polarizacije (PI) i omjera apsorpcije dielektrika (DAR)
· Mjerenje komponenata izmjeničnog napona u PV nizu
Ovaj tekst je strojno preveden.
Zbog prisutnosti napona strune, konvencionalni izolacijski mjerni uređaji zahtijevaju odgovarajući adapter za kratki spoj pozitivnih i negativnih spojeva PV niza koji se testira. S PV-ISOTEST-om nije potrebno koristiti vanjski uređaj. PV-ISOTEST provodi izolacijska mjerenja uz potpunu autonomiju i samodostatnost. Osim toga, PV-ISOTEST prikazuje vam točan položaj izolacijske greške u nizu PV sustava uz pomoć nove funkcije GFL (Ground Fault Locator).
Funkcije:
· Mjerenje izolacije do 1500 V DC također na sustavima pod naponom
· Lokalizacija izolacijske greške na PV struni pomoću nove funkcije GFL
· Mjerenje niskog otpora (zaštitni vodič) s ispitnom strujom>200mA
· Mjerenje indeksa polarizacije (PI) i omjera apsorpcije dielektrika (DAR)
· Mjerenje komponenata izmjeničnog napona u PV nizu
Ovaj tekst je strojno preveden.
Isporuka uključuje
- PV ISOTEST
- 1 x KITGSC4 s 4 ispitna vodiča
- 4 kopče od aligatora
- 1 x KITPCMC4 s 2 priključna adaptera MC4
- Naramenica SP-5100,
- 6 x 1,5 V AA baterije
- Robusno zaštitno kućište
- Kratke upute i ISO9000 kalibracijski protokol
