Slika slična

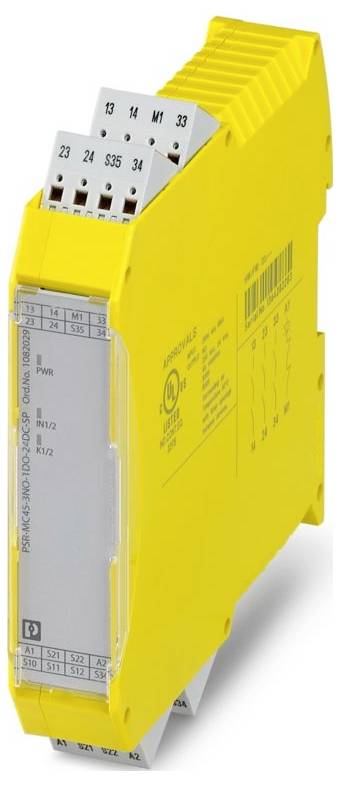

sigurnosni relej PSR-MC45-3NO-1DO-24DC-SP Phoenix Contact Radni napon (broj): 24 V/DC (Š x V x D) 22.5 x 117.4 x 114.5 m
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta ambalaže
Piece
Vrsta proizvoda
sigurnosni relej
Priključak
utična stezalka (Push-In)
Radni napon
24 V/DC
Tip
PSR-MC45-3NO-1DO-24DC-SP
Tehnički list (PDF)
Broj
Ukupno (204,99 € / komad)
204,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: PSRmini
- Vrsta priključka: Push-in priključak
- Presjek fleksibilnog vodiča: 0,2 mm² ... 1,5 mm²
- Presjek krutog vodiča: 0,2 mm² ... 1,5 mm²
- Presjek vodiča AWG: 24 ... 16
- Širina: 22,5 mm
- Visina: 117,4 mm
- Dubina: 114,5 mm
- Materijal kućišta: PA
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -40 °C ... 60 °C (imajte na umu smanjenje nazivne snage)
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Vrsta montaže: montaža na DIN šinu
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: II
- Stupanj nečistoće: 2
- Vibracije (rad): 10 Hz ... 150 Hz, 2 g
- Duljina skidanja izolacije: 8 mm
- Položaj ugradnje: vertikalni ili horizontalni
- Presjek fleksibilnog vodiča s ferulom i plastičnom čahurom: 0,25 mm² ... 1,5 mm² (samo u kombinaciji s CRIMPFOX 6)
- Presjek fleksibilnog vodiča s žičanom završnom ferulom bez plastične čahure: 0,25 mm² ... 1,5 mm² (samo u kombinaciji s CRIMPFOX 6)
- Maksimalni gubitak snage u nominalnim uvjetima: 17,21 W (pri UB = 30 V, IL² = 72 A²)
- CE: CE
- Tehnologija povezivanja: Tehnologija povezivanja
- Napomena o primjeni: Samo za industrijsku upotrebu
- Potrošnja struje: 2,5 mA (tipično kada je US spojen na S34); 1 mA (tipično kada je US spojen na S35)
- Priključak vodiča: Priključak vodiča
- Frekvencija prebacivanja: 0,5 Hz (omska)
- Struja: maks. 100 mA
- Upute za instalaciju: pogledajte krivulju smanjenja snage
- Radna nadmorska visina: ≤ 2000 m (iznad razine mora)
- Maksimalna dopuštena vlažnost (rad): 75% (u prosjeku, povremeno 85%, bez kondenzacije)
- Udar: 15 g za Δt = 11 ms (dugotrajni udar: 10 g za Δt = 16 ms)
- Napon: cca. 23 V DC (Us - 1 V)
- Zaštitni krug: 33 V supresivna dioda
- Indikator statusa: 2 x LED (zelena)
- Preklopni napon: min. 5 V AC/DC; maks. 250 V AC/DC (pratite krivulju opterećenja)
- Oznaka: A1/A2
- Primjena: Zaustavljanje u nuždi; sigurnosna vrata; transponder; svjetlosna zavjesa
- Opskrba: Opskrba
- Boja (kućište): žuta (RAL 1018)
- Ulazna struja: min. 10 mA AC/DC; maks. 6 A
- Opis izlaza: PNP; nije sigurnosno orijentiran
- Maksimalna udarna struja: 1 A (Δt = 5 ms pri Us)
- Indikator radnog napona: 1 x LED (zelena)
- Konfiguracija kontakata: 3 putanje omogućavanja struje
- Maksimalna kontinuirana struja: 6 A
- Nazivni napon izolacije: 250 V AC
- Nazivni napon napajanja upravljačkog kruga US: 24 V DC -20% / +25% (vanjski osigurač)
- Nazivna struja upravljačkog napajanja IS: tip. 75 mA
- Podaci vezani uz sigurnost: Podaci vezani uz sigurnost
- Mehanički vijek trajanja: 10 x 10⁶ ciklusa preklapanja
- Tipično vrijeme odgovora:< 100 ms (automatski start);< 100 ms (ručno, nadzirani start)
- Tipično vrijeme recidiva:< 20 ms (kada se zatraži putem senzorskih krugova);< 20 ms (kada se upravlja putem A1 | upravljanje specifično za aplikaciju putem A1/A2 nije dopušteno)
- Materijal kontakta: AgSnO2
- Preklopni kapacitet: 5 A (24 V (DC13)); 5 A (250 V (AC15))
- Izlazni osigurač: 6 A gL/gG
- Vrsta releja: Elektromehanički relej s pozitivno vođenim kontaktima prema IEC/EN 61810-3
- Vremena: Vremena
- Tip. Vrijeme odijevanja u SAD-u:< 100 ms (kada se upravlja putem A1)
- Vrijeme ponovnog pokretanja: 500 ms (nakon zahtjeva za sigurnosnu funkciju)
- Nazivni način rada: 100% ED
- Nazivni impulsni napon / izolacija: Osnovna izolacija 4 kV između svih strujnih putova; osnovna izolacija 4 kV između svih strujnih putova i kućišta
- Vrijeme filtra: maks. 3 ms (širina ispitnog impulsa niski ispitni impulsi);> 1 s (brzina ispitnog impulsa - niski ispitni impulsi); pri širini ispitnog impulsa< 1 ms: frekvencija ispitnog impulsa = 5 x širina ispitnog impulsa; maks. 1 ms (širina ispitnog impulsa, visoki ispitni impulsi);> 100 ms (brzina ispitnih impulsa, visoki ispitni impulsi); Ako ispitni impulsi nisu sigurnosno relevantni, treba ih isključiti.
- Broj izlaza: 1
- Preklopni kapacitet: min. 50 mW
- Kvadr. Ukupna struja: 72 A2 (imajte na umu smanjenje nazivne snage)
- Podaci vezani uz sigurnost: EN ISO 13849: Podaci vezani uz sigurnost: EN ISO 13849
- Razina performansi (PL): e (5 A DC13 | 8760 ciklusa preklapanja/godini ili 5 A AC15 | 2190 ciklusa preklapanja/godini)
- Razina sigurnosnog integriteta (SIL): 3
- Sigurnosni podaci: EN IEC 62061: Sigurnosni podaci: EN IEC 62061
- Minimalna stupanj zaštite za mjesto ugradnje: IP54
- Maksimalna dopuštena vlažnost (skladištenje/transport): 75% (u prosjeku, povremeno 85%, bez kondenzacije)
- Opis ulaza: nije orijentiran na sigurnost; NPN
- Broj ulaza: 2
- Raspon ulaznog napona signala "0": 0 V ... 5 V (S10, S12)
- Raspon ulaznog napona signala "1": 19,2 V DC ... Napajanje 30 V / DC.
- priključiv: da
- Upravljanje: 1- i 2-kanalno
- Potrošnja energije u SAD-u: tipično 1,8 W
- Kategorija zaustavljanja: 0
- Podaci vezani uz sigurnost: IEC 61508 - Visoka potražnja: Podaci vezani uz sigurnost: IEC 61508 - Visoka potražnja
- Podaci vezani uz sigurnost: IEC 61508 - Niska potražnja: Podaci vezani uz sigurnost: IEC 61508 - Niska potražnja
- Vrijeme ponovnog pokretanja:< 1 s (vrijeme pokretanja)
- Raspon ulazne struje signala "0": 0 mA ... 2 mA (S10, S12)
- Simultanost: ∞
- Najveći dopušteni ukupni otpor linije: 150 Ω
- Izvješće: M1: Izvješće: M1
- Zaštita od kratkog spoja: da
- Digitalno: Početni krug (S34, S35): Digitalno: Početni krug (S34, S35)
- Releji: Putovi omogućavanja struje (13/14, 23/24, 33/34): Releji: Putovi omogućavanja struje (13/14, 23/24, 33/34)
- Digitalni: Strujni krug senzora (S10, S12, S22): Digitalni: Strujni krug senzora (S10, S12, S22)
- Vrsta ambalaže
Piece
- Vrsta proizvoda
sigurnosni relej
- Tip
PSR-MC45-3NO-1DO-24DC-SP
- Priključak
utična stezalka (Push-In)
- Radni napon
24 V/DC
- Preklopni napon (maks.)
250 V DC/AC
- Razina izvedbe
PL e
- Razina sigurnosti integriteta (SIL)
SIL 3
- Sigurnosna kategorija
4
- Dozvole (Senzori)
CE
IP20
- Radna temperatura (min.)
-40 °C
- Radna temperatura (maks.)
60 °C
- Dubina
114.5 mm
- Širina
22.5 mm
- Visina
117.4 mm
- dim.
(Š x V x D) 22.5 x 117.4 x 114.5 mm
- Sadržaj
1 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3563388 sigurnosni relej PSR-MC45-3NO-1DO-24DC-SP Phoenix Contact Radni napon (broj): 24 V/DC (Š x V x D) 22.5 x 117.4 x 114.5 m
Upute za rad i sigurnost
Upute za rad i sigurnost 3563388 sigurnosni relej PSR-MC45-3NO-1DO-24DC-SP Phoenix Contact Radni napon (broj): 24 V/DC (Š x V x D) 22.5 x 117.4 x 114.5 m
Opis
Sigurnosni releji za zaustavljanje u nuždi, sigurnosna vrata i svjetlosne zavjese do SIL 3, kat. 4, PL e, 1- ili 2-kanalni rad, automatski ili ručni, nadzirani start, 3 putanje struje za omogućavanje, US = 24 V DC, utična stezaljka
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
