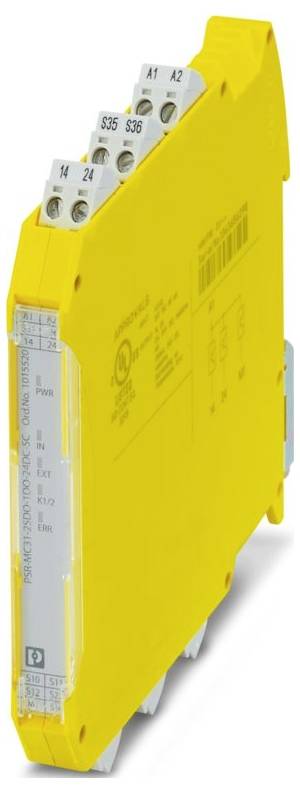

Name: sigurnosni relej PSR-MC31-2SDO-1DO-24DC-SC Phoenix Contact Radni napon (broj): 24 V/DC 1 PNP (Š x V x D) 12.5 x 112.2 x
Brand: Phoenix Contact
SKU: 3561594
Availability: BackOrder

sigurnosni relej PSR-MC31-2SDO-1DO-24DC-SC Phoenix Contact Radni napon (broj): 24 V/DC 1 PNP (Š x V x D) 12.5 x 112.2 x -0

Slika slična

Vrsta ambalaže

Piece

Vrsta proizvoda

sigurnosni relej

Priključak

vijčani priključak

Radni napon

24 V/DC

Tip

PSR-MC31-2SDO-1DO-24DC-SC

Tehnički list (PDF)

Dostava sri,04.11.

Broj

kom. - zaliha Njemačka

Ukupno (209,99 € / komad)

209,99 €

uklj. PDV

samo 20,49 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Obitelj proizvoda: PSRmini
Vrsta priključka: Vijčani priključak
Navoj vijka: M3
Moment pritezanja: 0,5 Nm ... 0,6 Nm
Presjek fleksibilnog vodiča: 0,2 mm² ... 2,5 mm²
Presjek krutog vodiča: 0,2 mm² ... 2,5 mm²
Presjek vodiča AWG: 24 ... 12
Širina: 12,5 mm
Visina: 112,2 mm
Dubina: 114,5 mm
Materijal kućišta: PA
Uvjeti okoline: Uvjeti okoline
Vrsta zaštite: IP20
Temperatura okoline (radna): -40 °C ... 70 °C (imajte na umu smanjenje nazivne snage)
Temperatura okoline (skladištenje/transport): -40 °C ... 70 °C
Vrsta montaže: montaža na DIN šinu
Izolacijska svojstva: Izolacijska svojstva
Kategorija prenapona: III
Stupanj nečistoće: 2
Vibracije (rad): 10 Hz ... 150 Hz, 5 g
Duljina skidanja izolacije: 7 mm
Položaj ugradnje: vertikalni ili horizontalni
Maksimalni gubitak snage pri nominalnim uvjetima: 3,1 W (UB = 30 V, IL1 = IL2 = 2,4 A)
Klasa zaštite: II (EN 50178)
Izlazni napon: ≥ 23 V DC (Us - 1 V)
CE: CE
Tehnologija povezivanja: Tehnologija povezivanja
Napomena o primjeni: Samo za industrijsku upotrebu
Duljina kabela: 100 m
Potrošnja struje: 7 mA
Priključak vodiča: Priključak vodiča
Frekvencija preklapanja: 1 Hz (omska, induktivna, kapacitivna)
Struja: maks. 100 mA
Upute za instalaciju: pogledajte krivulju smanjenja snage
Radna nadmorska visina: ≤ 2000 m (iznad razine mora)
Maksimalna dopuštena vlažnost (rad): 75% (u prosjeku, povremeno 85%, bez kondenzacije)
Šok: 30 g
Napon: cca. 22 V DC (Us - 2 V)
Zaštitni sklop: Sklop za slobodno kretanje za induktivna opterećenja
Indikator statusa: 3 x LED (zelena)
Oznaka: A1/A2
Primjene: Zaustavljanje u nuždi; sigurnosna vrata; prostirke za stepenice; svjetlosne zavjese
Opskrba: Opskrba
Boja (kućište): žuta (RAL 1018)
Ulazna struja: maks. 4,8 A (Δt = 10 ms)
Izlazna struja maks. 2,4 A
Opis izlaza: PNP; nije sigurnosno orijentiran
Maksimalna udarna struja: 500 mA (Δt = 1 ms pri Us)
Indikator radnog napona: 1 x LED (zelena)
Minimalna struja opterećenja: 2 mA
Struja curenja: maks. 1 mA (u sigurnom stanju)
Nazivni napon izolacije: 50 V AC
Nazivni napon napajanja upravljačkog kruga US: 24 V DC -20% / +25% (vanjski osigurač)
Nazivna struja napajanja upravljanja IS: tip. 54 mA (bez opterećenja)
Podaci vezani uz sigurnost: Podaci vezani uz sigurnost
Tipično vrijeme odgovora:< 200 ms (automatski start);< 175 ms (ručno, nadzirani start)
Vremena: Vremena
Tip. Vrijeme odijevanja u SAD-u:< 200 ms (kada je A1 kontroliran na Us)
Vrijeme ponovnog pokretanja: 250 ms (nakon zahtjeva sigurnosne funkcije); 100 ms (vrijeme spremnosti nakon aktiviranja senzorskih krugova tijekom ručnog pokretanja)
Nazivni način rada: 100% ED
Nazivni impulsni napon / izolacija: Vidi podatkovni list, poglavlje "Koordinacija izolacije".
Vrijeme filtra: maks. 1,5 ms (širina ispitnog impulsa niski ispitni impulsi); brzina ispitnog impulsa = 5 x širina ispitnog impulsa
Broj izlaza: 1
Podaci vezani uz sigurnost: EN ISO 13849: Podaci vezani uz sigurnost: EN ISO 13849
Razina performansi (PL): e
Razina sigurnosnog integriteta (SIL): 3
Sigurnosni podaci: EN IEC 62061: Sigurnosni podaci: EN IEC 62061
Minimalna stupanj zaštite za mjesto ugradnje: IP54
Maksimalna dopuštena vlažnost (skladištenje/transport): 75% (u prosjeku, povremeno 85%, bez kondenzacije)
Opis ulaza: sigurnosno orijentiran; IEC 61131-2 Tip 3
Broj ulaza: 1
Indikator greške: 1 x LED (crvena)
Raspon ulaznog napona signala "0": 0 V DC ... 5 V istosmjerne struje
Raspon ulaznog napona signala "1": 11 V DC ... Napajanje 30 V / DC.
Maks. kapacitivno opterećenje: maks. 10 µF (opterećenje 2,4 A); maks. 4,7 µF (opterećenje od 1 A)
priključiv: da
Upravljanje: 1- i 2-kanalno
Potrošnja energije u SAD-u: tipično 1,3 W
Kategorija zaustavljanja: 0
Podaci vezani uz sigurnost: IEC 61508 - Visoka potražnja: Podaci vezani uz sigurnost: IEC 61508 - Visoka potražnja
Vrijeme ponovnog pokretanja:< 250 ms (vrijeme pokretanja)
Trajanje početnog impulsa: min. 250 ms (ručni start)
Raspon ulazne struje signala "0": 0 mA ... 2 mA
Simultanost: ∞
Najveći dopušteni ukupni otpor linije: 150 Ω
Izvješće: M1: Izvješće: M1
Otporno opterećenje: min. 12 Ω
Zaštita od kratkog spoja: da
Digitalno: Početni krug (S34, S35): Digitalno: Početni krug (S34, S35)
Vrijeme odgovora:< 10 ms (Ako spajate više uređaja serijski, uzmite u obzir povećanje vremena odziva.)
Maksimalno induktivno opterećenje: maks. 1 H
Izlazni napon kada je isključen:< 5 V DC (u sigurnom stanju)
Ispitni impulsi:< 1 ms (širina ispitnog impulsa, niski ispitni impulsi)
Digitalni: Strujni krug senzora (S10, S12, S22): Digitalni: Strujni krug senzora (S10, S12, S22)
Digitalno: Vanjsko otpuštanje (S36): Digitalno: Vanjsko otpuštanje (S36)
Digitalni: 14, 24: Digitalni: 14, 24
Ograničenje induktivnog napona isključivanja: maks. 50 V

Vrsta ambalaže: Piece

Vrsta proizvoda: sigurnosni relej

Tip: PSR-MC31-2SDO-1DO-24DC-SC

Priključak: vijčani priključak

Radni napon: 24 V/DC

Vrsta kontakta: 1 PNP

Razina izvedbe: PL e

Razina sigurnosti integriteta (SIL): SIL 3

Sigurnosna kategorija: 4

Dozvole (Senzori): CE

: IP20

Radna temperatura (min.): -40 °C

Radna temperatura (maks.): 70 °C

Dubina: 114.5 mm

Širina: 12.5 mm

Visina: 112.2 mm

dim.: (Š x V x D) 12.5 x 112.2 x 114.5 mm

Sadržaj: 1 St.

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3561594 sigurnosni relej PSR-MC31-2SDO-1DO-24DC-SC Phoenix Contact Radni napon (broj): 24 V/DC 1 PNP (Š x V x D) 12.5 x 112.2 x

Upute za rad i sigurnost

Upute za rad i sigurnost 3561594 sigurnosni relej PSR-MC31-2SDO-1DO-24DC-SC Phoenix Contact Radni napon (broj): 24 V/DC 1 PNP (Š x V x D) 12.5 x 112.2 x

Opis

Sigurnosni sklopni uređaj za tlačne prostirke, sklopne letve, zaustavljanje u nuždi, sigurnosna vrata, svjetlosne zavjese do SIL 3, kat. 4, PL e, 1-/2-kanalni rad, automatsko ili ručno pokretanje, 2 sigurna HL izlaza, 1 signalni izlaz, US = 24 V DC, utična vijčana stezaljka
